-19%

RS485 to Ethernet 模組

NT$ 818 (含稅)

You Save: NT$ 197 (19%)

售價含稅，隨貨附發票

3 件庫存

1 × 樹莓派微控制器Pico

1 件庫存

NT$ 188 (含稅)
1 × 2020全新樹莓派微控制器Pico(附彩色排針及傳輸線)

5 件庫存

NT$ 358 (含稅)
1 × 樹莓派RJ45及USB擴充模組(頂針版)

5 件庫存

NT$ 398 (含稅)
貨號: MYW-15731 分類: , , , 標籤: ,

描述

Print Friendly, PDF & Email

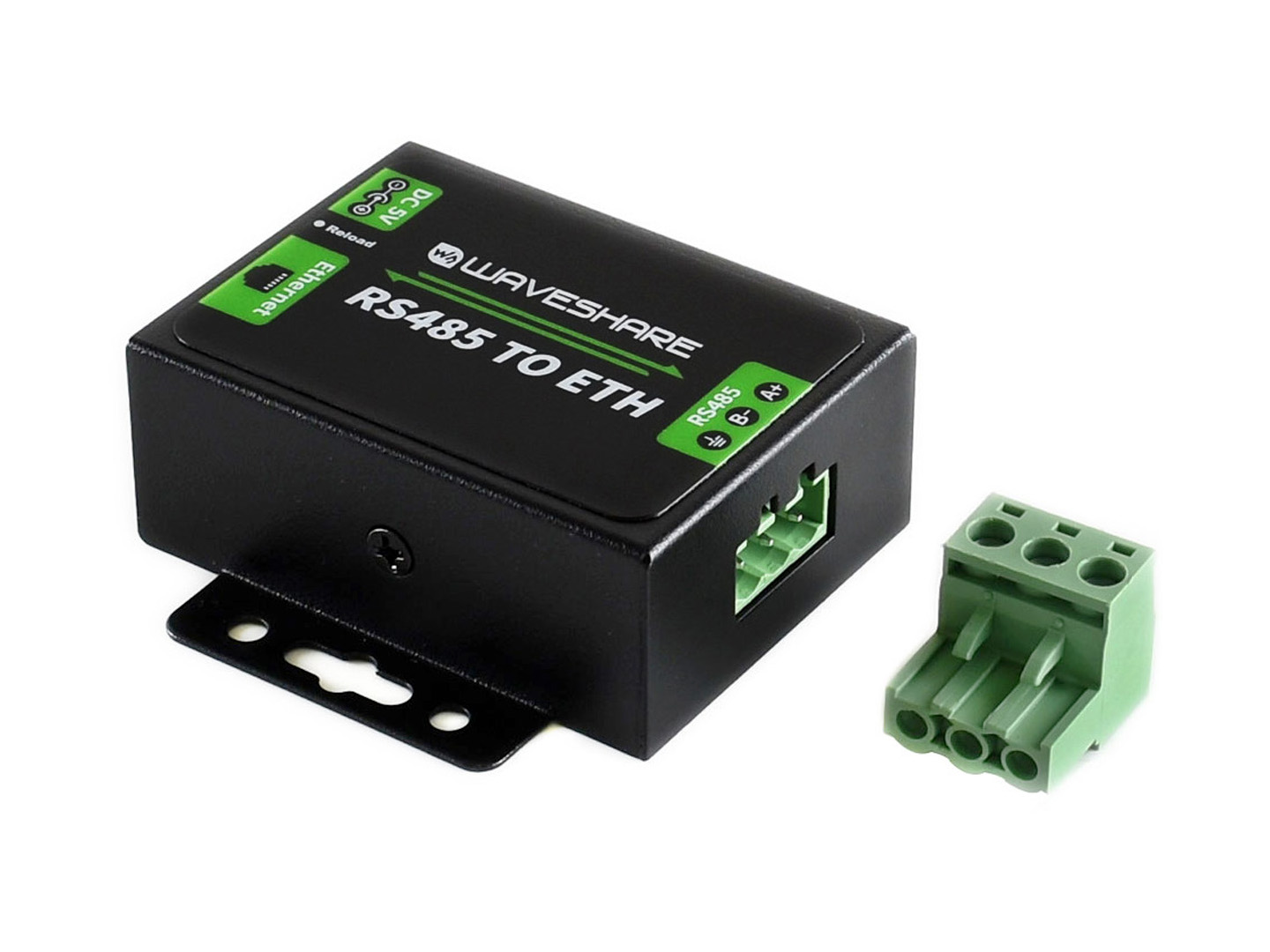

RS485 to Ethernet 模組

商品特點：

    • 採用M0系列32位元ARM處理器，執行速率快，效率高
    • 支援10/100M乙太網介面，支援Auto-MDI/MDIX(交叉直連網線任意連接，自動切換)
    • 支援設定RS485通訊波特率(600bps~230.4Kbps)，支援None、Odd、Even、Mark和Space五種校驗
    • 工作模式可選TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client(支援GET和POST)
    • 支援網頁、AT 指令、序列埠協定和網路協定設定參數，提供設定協定，可以整合到軟體中
    • 支援自定義心跳包機制，確保連接真實可靠，也可用於主動抓取感測器資料
    • 支援自定義註冊包機制，建立連接後自動發送預定註冊包作為標識，方便區分不同設備
    • 支援自定義網頁功能，方便使用者自定義模組網頁內容
    • 支援類RFC2217協定，能實現與改變序列埠參數(波特率、資料位元等)的設備通訊
    • 支援KeepAlive機制，可快速探查異常中斷，並斷開重連
    • 支援超時重啟(無資料重啟)功能，確保長期穩定通信，可自定義重啟時間
    • 支援DNS域名解析功能，可自定義DNS伺服器位址
    • 支援DHCP功能，能自動取得IP，也可自定義靜態IP
    • 支援透過網路升級硬體功能，維護更方便
    • 支援透過軟體和硬體方式恢復出廠設定
    • 出廠燒寫特定的MAC，可自定義MAC位址
    • 提供軟體：模組設定軟體、TCP/UDP測試工具、虛擬序列埠軟體等
    • 提供程式範例：上位機程式範例(socket)，VB、C++、Delphi、Android、iOS等
    • 不支援 TCP Modbus

商品參數：

    • 乙太網：
      • 連接埠形式：4針RJ45
      • 通訊速率：10/100Mbps
      • 連接埠保護：內建1.5KV電磁隔離
      • 網路協定：IP、TCP、UDP、ARP、ICMP、DHCP、DNS、HTTPD Client
      • 發送緩存：6Kbyte
      • 接收緩存：4Kbyte
    • RS485連接埠：
      • 連接埠形式：接線端子
      • 連接埠針腳：A+、B-、GND
      • 資料位：5bit、6bit、7bit、8bit
      • 停止位：1、2
      • 校驗位：None、Odd、Even、Mark、Space
      • 波特率：600bps~230.4Kbps
      • 接收緩存：800byte
      • 硬體流控：無
      • 方向控制：硬體自動判別和控制資料傳輸方向
      • 連接埠保護：
        • 防靜電2KV，ESD保護
        • RS485上下拉電阻：2.2KΩ
    • 電源：
      • 供電電壓：5.0~7.0V(建議5V)
      • 工作電流：150mA(@5V)
      • 整機功耗：<1W
      • 介面保護：防反接，ESD保護，防突波
    • 工作環境：
      • 工作溫度：-25℃ ~ 75℃
      • 存儲溫度：-40℃ ~ 105℃

商品內容：

    1. RS485 TO ETH × 1
    2. 5V電源變壓器 × 1

商品評價

目前沒有評價。

搶先評價 “RS485 to Ethernet 模組”
Print Friendly, PDF & Email

微雪電子 Modbus 繼電器比較表

商品型號 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
SKU 24964 27876 27928 17497 25739 26517 24921 25140
參考售價 1368 1588 2368 1238 1238 1288 1588 2188
商品圖片 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
通訊参數
通訊介面 乙太網路埠 (支援 PoE) RS485 介面
通訊
波特率		 – 4800，9600，19200，38400，57600，115200，128000，256000 (可設定)
預設通訊
格式		 – 9600，N，8，1
通訊協議 TCP/UDP/MQTT RS485 協議
Modbus
協議		 Modbus RTU 協議 或 Modbus TCP 協議 Modbus RTU 協議
設備地址 不可設定，透過 IP 地址識別設備 1~255 (可設定，支援並聯多個)
IO 控制介面
輸出控制 (DO) 8 路繼電器 30 路繼電器 8 路繼電器 16 路繼電器 32 路繼電器
繼電器
類型		 一常開、一常關
繼電器連接負載 ≤10A 250V AC 或 ≤10A 30V DC
輸入控制 (DI) – 8 路輸入 – – – 8 路輸入 – –
數位輸入範圍 – 5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦 – – – 5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦 – –
其他参數
供電方式 PoE 網路埠，DC 5.5*2.1 電源介面 或 接線端子 DC 5.5*2.1 電源介面 或 接線端子
供電範圍 7~36V 寬電壓 5V 7~36V 寬電壓 5V 7~36V 寬電壓
外形尺寸mm 145×90×40 175×90×40 300×110×60 145×90×40 175×90×40 200×110×60 300×110×60
安装方式 標準 DIN 35mm 導軌安裝 或 螺絲孔掛壁安裝
Print Friendly, PDF & Email
PK項 UART TO ETH RS485 TO ETH RS232/485 TO ETH 2-CH UART TO ETH
SKU 12161 15731 15729 20655
參考售價 CALL 818 1268 CALL
微控制器 Cortex-M0 Cortex-M0 Cortex-M4(主頻高達120MHz) CH9121
乙太網路埠 RJ45(10/100Mbps自適應)
協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client TCP/UDP
緩存：發送6Kbyte，接收4Kbyte 緩存：發送16Kbyte，接收16Kbyte –
序列介面 UART RS485 RS232+RS485(可同時工作) UART
波特率：600bps~460.8Kbps 波特率：600bps~230.4Kbps 300~921.6Kbps
硬體流：不支援 硬體流：支援 硬體流：不支援
資料位：5，6，7，8
停止位：1，2
校驗位：None，Even，Odd，Space，Mark
緩存：接收800byte 緩存：發送2Kbyte，接收2Kbyte –
成幀機制：4字節打包時間，字節長度400 成幀機制：4字節打包時間，字節長度1460，可自定義 –
特色功能 自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件 KeepAlive 機制，網路韌體升級
– – Modbus網關、Websocket(網頁轉序列) –
工作模式 TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client TCP Server、TCP Client、UDP Server、UDP Client
支援Client數 TCP Server下，可自定義連接的Client數(1~16) TCP Server下，支援兩路Socket，每路可連接8個Client TCP Server下，可自定義連接的Client數(1~8)
配置方式 內建網頁，上位機設定軟體，序列指令 上位機設定軟體，序列指令
介面保護 電源：防反接， ESD 保護，防突波
網路埠：1.5KV電磁隔離保護
– RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻 –
– – 防雷保護，過流保護 –
供電電壓 3.3V/5V 5~7V 5~36V 3.3V/5V
工作電流 150mA@5V 110mA@5V 86.5mA@5V 140mA@5V
工作溫度 -25～75℃ -40～85℃
存儲溫度 -40～105℃ -55℃~125℃
產品尺寸 50.5 × 22.6 × 15mm 70 × 63.6 × 25mm 82.8 × 85.7 × 25mm 53 × 22mm
Print Friendly, PDF & Email
項次 Sense HAT (B) Sense HAT (C) 樹莓派 Sense HAT 備註
陀螺儀 測量範圍：±250/500/1000/2000 dps
分辨率：16位		 測量範圍：±16/32/64/128/256/512/1024/2048 dps
分辨率：16位		 測量範圍：±245/500/2000 dps
分辨率：16位		 C型角速度可選量程更多
加速度計 測量範圍：±2/4/8/16 g
分辨率：16位		 測量範圍：±2/4/8/16 g
分辨率：16位		 測量範圍：±2/4/8/16 g
分辨率：16位
磁力計 測量範圍：±49 gauss
分辨率：16位		 測量範圍：±49.12 gauss
分辨率：16位		 測量範圍：±4/8/12/16 gauss
分辨率：16位		 C型磁力測量範圍更廣
氣壓計 測量範圍：260 ~ 1260 hPa
測量精度（常温下）： ±0.025hPa
測量速率：1 Hz – 75 Hz		 測量範圍：260 ~ 1260 hPa
測量精度（常温下）：±0.1 hPa
測量速率：1 Hz – 25 Hz		 測量範圍：260 ~ 1260 hPa
測量精度（常温下）：±0.1 hPa
測量速率：1 Hz – 25 Hz		 B、C型大氣壓測量的精度更高，速率更快
溫溼度感測器 測量精度（溼度）：±2% rH
測量範圍（溼度）：0% ~ 100% rH
測量精度（温度）：±0.2°C
測量範圍（温度）：-30 ~ 100°C		 測量精度（溼度）：±2% rH
測量範圍（溼度）：0% ~ 100% rH
測量精度（温度）：±0.2°C
測量範圍（温度）：-30 ~ 100°C		 測量精度：±4.5% rH
測量範圍：20% ~ 80% rH
測量精度（温度）：±0.5°C
測量範圍（温度）：15 ~ 40°C		 B、C型温溼度測量的精度更高，範圍更廣
其他 颜色識別感測器
高精度12位元AD轉換晶片		 颜色識別感測器
高精度12位元AD轉換晶片		 8×8 RGB LED矩陣
五向摇桿		 B、C型內建颜色識別感測器，支援AD連接更多感測器
Print Friendly, PDF & Email

微雪電子 USB 轉多功能序列埠轉換器比較表

編號MYW- 商品圖/編號/型號 說明 序列轉換 參考售價
15817 USB TO RS232/485/TTL
USB TO RS232/485/TTL		 USB 轉單通道序列
採用 FT232RNL 方案
工業級，隔離型
可壁掛或桌面使用		 單序列轉換器：
• USB 轉 RS232
• USB 轉 RS485
• USB 轉 TTL		 880
22547 USB TO RS232/485/TTL (B)
USB TO RS232/485/TTL (B)		 USB 轉單通道序列
採用 CH343G 方案
工業級，隔離型
可壁掛或桌面使用		 單序列轉換器：
• USB 轉 RS232
• USB 轉 RS485
• USB 轉 TTL		 CALL
23996 USB TO RS232/485/422/TTL
USB TO RS232/485/422/TTL		 USB 轉單通道序列
採用 FT232RNL 方案
工業級，隔離型
可壁掛或導軌使用		 單序列轉換器：
• USB 轉 RS232
• USB 轉 RS485
• USB 轉 RS422
• USB 轉 TTL		 768
25411 USB TO UART/I2C/SPI/JTAG
USB TO UART/I2C/SPI/JTAG		 USB 轉雙通道序列
採用 CH347T 方案
工業級，非隔離型
可壁掛或桌面使用		 多功能序列轉換器：
• USB 轉 2 路 TTL
• USB 轉 1 路 TTL + 1 路 I2C + 1 路 SPI
• USB 轉 1 路 TTL + 1 路 JTAG		 558
21619 USB TO 4CH TTL
USB TO 4CH TTL		 USB 轉四通道序列
採用 CH344 方案
工業級，非隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 4 路 TTL		 CALL
25219 USB TO 4CH RS485
USB TO 4CH RS485		 USB 轉四通道序列
採用 CH344 方案
工業級，非隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 4 路 RS485		 568
26545 USB TO 4CH RS485 (B)
USB TO 4CH
RS485 (B)		 USB 轉四通道序列
採用 CH344 方案
工業級，隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 4 路 RS485		 638
26681 USB TO 4CH RS232/485
USB TO 4CH RS232/485		 USB 轉四通道序列
採用 FT4232HL 方案
工業級，隔離型
可壁掛或導軌使用		 四序列轉換器：
• USB 轉 4 路 RS232
• USB 轉 3 路 RS232 + 1 路 RS485
• USB 轉 2 路 RS232 + 2 路 RS485		 988
26854 USB TO 4CH RS232
USB TO 4CH RS232		 USB 轉四通道序列
採用 FT4232HL 方案
工業級，隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 4 路 RS232		 CALL
25970 USB TO 4CH RS485/422
USB TO 4CH RS485/422		 USB 轉四通道序列
採用 FT4232HL 方案
工業級，隔離型
可壁掛或導軌使用		 四序列轉換器：
• USB 轉 4 路 RS485
• USB 轉 3 路 RS485 + 1 路 RS422
• USB 轉 2 路 RS485 + 2 路 RS422		 CALL
25790 USB TO 4CH Serial Converter
USB TO 4CH Serial Converter		 USB 轉四通道序列
採用 FT4232HL 方案
工業級，隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 1 路 TTL + 3 路 RS485
• USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS232
• USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS422
• USB 轉 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422
• USB 轉 2 路 TTL + 2 路 RS485
• USB 轉 2 路 TTL + 1 路 RS485 + 1 路 RS422
• USB 轉 2 路 TTL + 1 路 RS422 + 1 路 RS232		 CALL
28214 USB TO 8CH Serial Converter
USB TO 8CH RS485		 USB 轉八通道序列
工業級，隔離型
可壁掛或導軌使用		 八序列轉換器：
• USB 轉 8 路 RS485		 CALL
