英國Pridopia公司設計製造
工廠直營，提供技術支援，保固3個月
樹莓派 A+/B+/2B/3B/Pi Zero/Pi ZeroW適用
價格含稅，隨貨附發票
一次購買2個以上九折優待
歡迎來信選購或洽詢

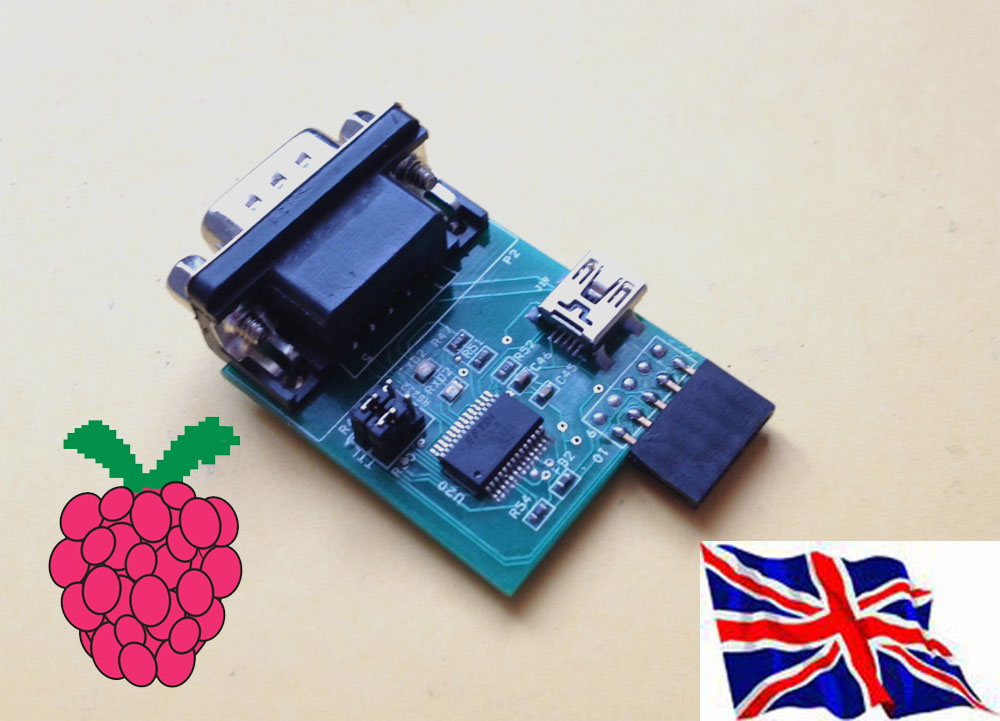

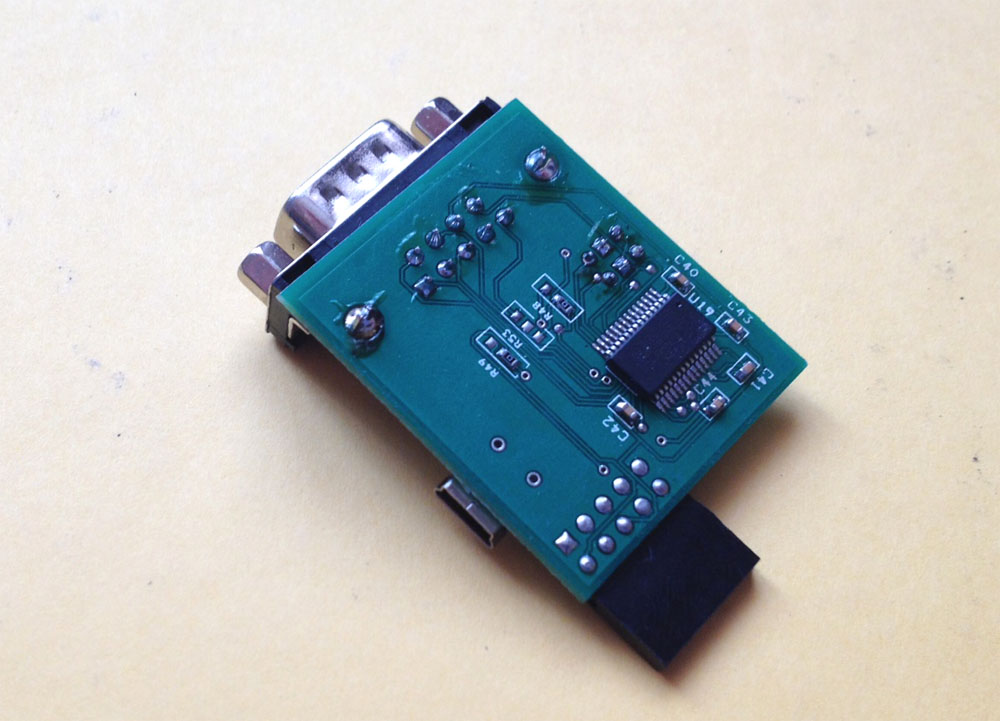

1. U10 FTDI FT232RL USB to TTL chip
2. U12 ZT32433 RS232 Transceiver Driver
3. J4 Mini USB input from PC or Mac
4. P1 Male DB9 RS232 output
5. J14 connect to Raspberry Pi P1 (USB -TTL)
6. R28-R32, Jumper select USB to TTL or USB to RS232
Package Content
1x Rs-Pi USB to TTL & RS232 module board
1x manual
你必須登入才能發表評論。
| 型號 | USB TO TTL | USB TO TTL (B) | USB TO TTL (C) | USB TO TTL (D) |
|---|---|---|---|---|
| 晶片 | FT232 | CH343G | FT232 | |
| 通信速率 | 300bps ~ 3Mbps | 50bps ~ 6Mbps | 300bps ~ 3Mbps | |
| 硬件流 | 支援 | 不支援 | ||
| 系統相容 | Win7/8/8.1/10/11、Mac、Linux、Android | |||
| USB 介面 | 介面型式：USB-A 型介面 介面保護：自恢復保險絲、ESD 靜電保護 |
|||
| UART 介面 | 介面型式：接線端子 介面型式：8PIN 防呆介面 介面保護：IO 保護二級管電路 |
介面型式：6PIN 杜邦線 散頭 介面保護：IO 保護二級管電路 |
介面型式：4PIN 杜邦線 散頭 + SH1.0 3PIN 防呆介面 介面保護：IO 保護二級管電路 |
|
| 指示燈 | PWR：電源指示燈，連接USB，檢測到電壓則亮紅燈 TXD：發送指示燈，有資料從 USB 介面發出時亮紅燈 RXD：接收指示燈，有資料從設備介面發回時亮紅燈 |
|||
| 商品型號 | Modbus POE ETH Relay | Modbus POE ETH Relay (B) | Modbus POE ETH Relay 30CH | Modbus RTU Relay | Modbus RTU Relay (B) | Modbus RTU Relay (D) | Modbus RTU Relay 16CH | Modbus RTU Relay 32CH |
|---|---|---|---|---|---|---|---|---|
| SKU | 24964 | 27876 | 27928 | 17497 | 25739 | 26517 | 24921 | 25140 |
| 參考售價 | 1368 | 1588 | 2368 | 1238 | 1238 | 1288 | 1588 | 2188 |
| 商品圖片 |  |
 |
 |
 |
 |
 |
 |
 |
| 通訊参數 | ||||||||
| 通訊介面 | 乙太網路埠 (支援 PoE) | RS485 介面 | ||||||
| 通訊 波特率 |
– | 4800，9600，19200，38400，57600，115200，128000，256000 (可設定) | ||||||
| 預設通訊 格式 |
– | 9600，N，8，1 | ||||||
| 通訊協議 | TCP/UDP/MQTT | RS485 協議 | ||||||
| Modbus 協議 |
Modbus RTU 協議 或 Modbus TCP 協議 | Modbus RTU 協議 | ||||||
| 設備地址 | 不可設定，透過 IP 地址識別設備 | 1~255 (可設定，支援並聯多個) | ||||||
| IO 控制介面 | ||||||||
| 輸出控制 (DO) | 8 路繼電器 | 30 路繼電器 | 8 路繼電器 | 16 路繼電器 | 32 路繼電器 | |||
| 繼電器 類型 |
一常開、一常關 | |||||||
| 繼電器連接負載 | ≤10A 250V AC 或 ≤10A 30V DC | |||||||
| 輸入控制 (DI) | – | 8 路輸入 | – | – | – | 8 路輸入 | – | – |
| 數位輸入範圍 | – | 5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦 | – | – | – | 5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦 | – | – |
| 其他参數 | ||||||||
| 供電方式 | PoE 網路埠，DC 5.5*2.1 電源介面 或 接線端子 | DC 5.5*2.1 電源介面 或 接線端子 | ||||||
| 供電範圍 | 7~36V 寬電壓 | 5V | 7~36V 寬電壓 | 5V | 7~36V 寬電壓 | |||
| 外形尺寸mm | 145×90×40 | 175×90×40 | 300×110×60 | 145×90×40 | 175×90×40 | 200×110×60 | 300×110×60 | |
| 安装方式 | 標準 DIN 35mm 導軌安裝 或 螺絲孔掛壁安裝 | |||||||
| PK項 | UART TO ETH | RS485 TO ETH | RS232/485 TO ETH | 2-CH UART TO ETH |
|---|---|---|---|---|
| SKU | 12161 | 15731 | 15729 | 20655 |
| 參考售價 | CALL | 818 | 1268 | CALL |
| 微控制器 | Cortex-M0 | Cortex-M0 | Cortex-M4(主頻高達120MHz) | CH9121 |
| 乙太網路埠 | RJ45(10/100Mbps自適應) | |||
| 協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client | TCP/UDP | |||
| 緩存：發送6Kbyte，接收4Kbyte | 緩存：發送16Kbyte，接收16Kbyte | – | ||
| 序列介面 | UART | RS485 | RS232+RS485(可同時工作) | UART |
| 波特率：600bps~460.8Kbps | 波特率：600bps~230.4Kbps | 300~921.6Kbps | ||
| 硬體流：不支援 | 硬體流：支援 | 硬體流：不支援 | ||
| 資料位：5，6，7，8 | ||||
| 停止位：1，2 | ||||
| 校驗位：None，Even，Odd，Space，Mark | ||||
| 緩存：接收800byte | 緩存：發送2Kbyte，接收2Kbyte | – | ||
| 成幀機制：4字節打包時間，字節長度400 | 成幀機制：4字節打包時間，字節長度1460，可自定義 | – | ||
| 特色功能 | 自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件 | KeepAlive 機制，網路韌體升級 | ||
| – | – | Modbus網關、Websocket(網頁轉序列) | – | |
| 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client | TCP Server、TCP Client、UDP Server、UDP Client | ||
| 支援Client數 | TCP Server下，可自定義連接的Client數(1~16) | TCP Server下，支援兩路Socket，每路可連接8個Client | TCP Server下，可自定義連接的Client數(1~8) | |
| 配置方式 | 內建網頁，上位機設定軟體，序列指令 | 上位機設定軟體，序列指令 | ||
| 介面保護 | 電源：防反接， ESD 保護，防突波 | |||
| 網路埠：1.5KV電磁隔離保護 | ||||
| – | RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻 | – | ||
| – | – | 防雷保護，過流保護 | – | |
| 供電電壓 | 3.3V/5V | 5~7V | 5~36V | 3.3V/5V |
| 工作電流 | 150mA@5V | 110mA@5V | 86.5mA@5V | 140mA@5V |
| 工作溫度 | -25～75℃ | -40～85℃ | ||
| 存儲溫度 | -40～105℃ | -55℃~125℃ | ||
| 產品尺寸 | 50.5 × 22.6 × 15mm | 70 × 63.6 × 25mm | 82.8 × 85.7 × 25mm | 53 × 22mm |
| 項次 | Sense HAT (B) | Sense HAT (C) | 樹莓派 Sense HAT | 備註 |
|---|---|---|---|---|
| 陀螺儀 | 測量範圍：±250/500/1000/2000 dps 分辨率：16位 |
測量範圍：±16/32/64/128/256/512/1024/2048 dps 分辨率：16位 |
測量範圍：±245/500/2000 dps 分辨率：16位 |
C型角速度可選量程更多 |
| 加速度計 | 測量範圍：±2/4/8/16 g 分辨率：16位 |
測量範圍：±2/4/8/16 g 分辨率：16位 |
測量範圍：±2/4/8/16 g 分辨率：16位 |
|
| 磁力計 | 測量範圍：±49 gauss 分辨率：16位 |
測量範圍：±49.12 gauss 分辨率：16位 |
測量範圍：±4/8/12/16 gauss 分辨率：16位 |
C型磁力測量範圍更廣 |
| 氣壓計 | 測量範圍：260 ~ 1260 hPa 測量精度（常温下）： ±0.025hPa 測量速率：1 Hz – 75 Hz |
測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz |
測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz |
B、C型大氣壓測量的精度更高，速率更快 |
| 溫溼度感測器 | 測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C |
測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C |
測量精度：±4.5% rH 測量範圍：20% ~ 80% rH 測量精度（温度）：±0.5°C 測量範圍（温度）：15 ~ 40°C |
B、C型温溼度測量的精度更高，範圍更廣 |
| 其他 | 颜色識別感測器 高精度12位元AD轉換晶片 |
颜色識別感測器 高精度12位元AD轉換晶片 |
8×8 RGB LED矩陣 五向摇桿 |
B、C型內建颜色識別感測器，支援AD連接更多感測器 |
| 編號MYW- | 商品圖/編號/型號 | 說明 | 序列轉換 | 參考售價 |
|---|---|---|---|---|
| 15817 |  USB TO RS232/485/TTL |
USB 轉單通道序列 採用 FT232RNL 方案 工業級，隔離型 可壁掛或桌面使用 |
單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL |
880 |
| 22547 |  USB TO RS232/485/TTL (B) |
USB 轉單通道序列 採用 CH343G 方案 工業級，隔離型 可壁掛或桌面使用 |
單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL |
CALL |
| 23996 |  USB TO RS232/485/422/TTL |
USB 轉單通道序列 採用 FT232RNL 方案 工業級，隔離型 可壁掛或導軌使用 |
單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 RS422 • USB 轉 TTL |
768 |
| 25411 |  USB TO UART/I2C/SPI/JTAG |
USB 轉雙通道序列 採用 CH347T 方案 工業級，非隔離型 可壁掛或桌面使用 |
多功能序列轉換器： • USB 轉 2 路 TTL • USB 轉 1 路 TTL + 1 路 I2C + 1 路 SPI • USB 轉 1 路 TTL + 1 路 JTAG |
558 |
| 21619 |  USB TO 4CH TTL |
USB 轉四通道序列 採用 CH344 方案 工業級，非隔離型 可壁掛或桌面使用 |
四序列轉換器： • USB 轉 4 路 TTL |
CALL |
| 25219 |  USB TO 4CH RS485 |
USB 轉四通道序列 採用 CH344 方案 工業級，非隔離型 可壁掛或桌面使用 |
四序列轉換器： • USB 轉 4 路 RS485 |
568 |
| 26545 |  USB TO 4CH RS485 (B) |
USB 轉四通道序列 採用 CH344 方案 工業級，隔離型 可壁掛或桌面使用 |
四序列轉換器： • USB 轉 4 路 RS485 |
638 |
| 26681 |  USB TO 4CH RS232/485 |
USB 轉四通道序列 採用 FT4232HL 方案 工業級，隔離型 可壁掛或導軌使用 |
四序列轉換器： • USB 轉 4 路 RS232 • USB 轉 3 路 RS232 + 1 路 RS485 • USB 轉 2 路 RS232 + 2 路 RS485 |
988 |
| 26854 |  USB TO 4CH RS232 |
USB 轉四通道序列 採用 FT4232HL 方案 工業級，隔離型 可壁掛或桌面使用 |
四序列轉換器： • USB 轉 4 路 RS232 |
CALL |
| 25970 |  USB TO 4CH RS485/422 |
USB 轉四通道序列 採用 FT4232HL 方案 工業級，隔離型 可壁掛或導軌使用 |
四序列轉換器： • USB 轉 4 路 RS485 • USB 轉 3 路 RS485 + 1 路 RS422 • USB 轉 2 路 RS485 + 2 路 RS422 |
CALL |
| 25790 |  USB TO 4CH Serial Converter |
USB 轉四通道序列 採用 FT4232HL 方案 工業級，隔離型 可壁掛或桌面使用 |
四序列轉換器： • USB 轉 1 路 TTL + 3 路 RS485 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS232 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS422 • USB 轉 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422 • USB 轉 2 路 TTL + 2 路 RS485 • USB 轉 2 路 TTL + 1 路 RS485 + 1 路 RS422 • USB 轉 2 路 TTL + 1 路 RS422 + 1 路 RS232 |
CALL |
| 28214 |  USB TO 8CH RS485 |
USB 轉八通道序列 工業級，隔離型 可壁掛或導軌使用 |
八序列轉換器： • USB 轉 8 路 RS485 |
CALL |
