PCI-E to M.2 轉接卡(相容樹莓派 CM4 IO Board)

Name: PCI-E to M.2 轉接卡(相容樹莓派 CM4 IO Board)
SKU: MYW-19091
Price: 228 TWD
Availability: InStock

NT$ 228 (含稅)

You Save: NT$ 70 (23%)

相容樹莓派CM4

工廠直營，提供技術支援

保固3個月，歡迎來信洽詢

預計10天可以出貨

PCI-E to M.2 轉接卡(相容樹莓派 CM4 IO Board)

樹莓派 2 UART 擴充板

1 × 樹莓派 2 UART 擴充板

NT$ 998 (含稅)

樹莓派 2 UART 擴充板(簡易版)

1 × 樹莓派 2 UART 擴充板(簡易版)

NT$ 938 (含稅)

樹莓派 RS485 CAN 擴充模組

1 × 樹莓派 RS485 CAN 擴充模組

7 件庫存

NT$ 368 (含稅)

貨號: MYW-19091 分類: 0. 樹莓派CM4專區, N. PCIe 擴充模組標籤: CM4, M.2, PCI-E, Raspberry Pi, rpi, SSD, 樹莓派

描述

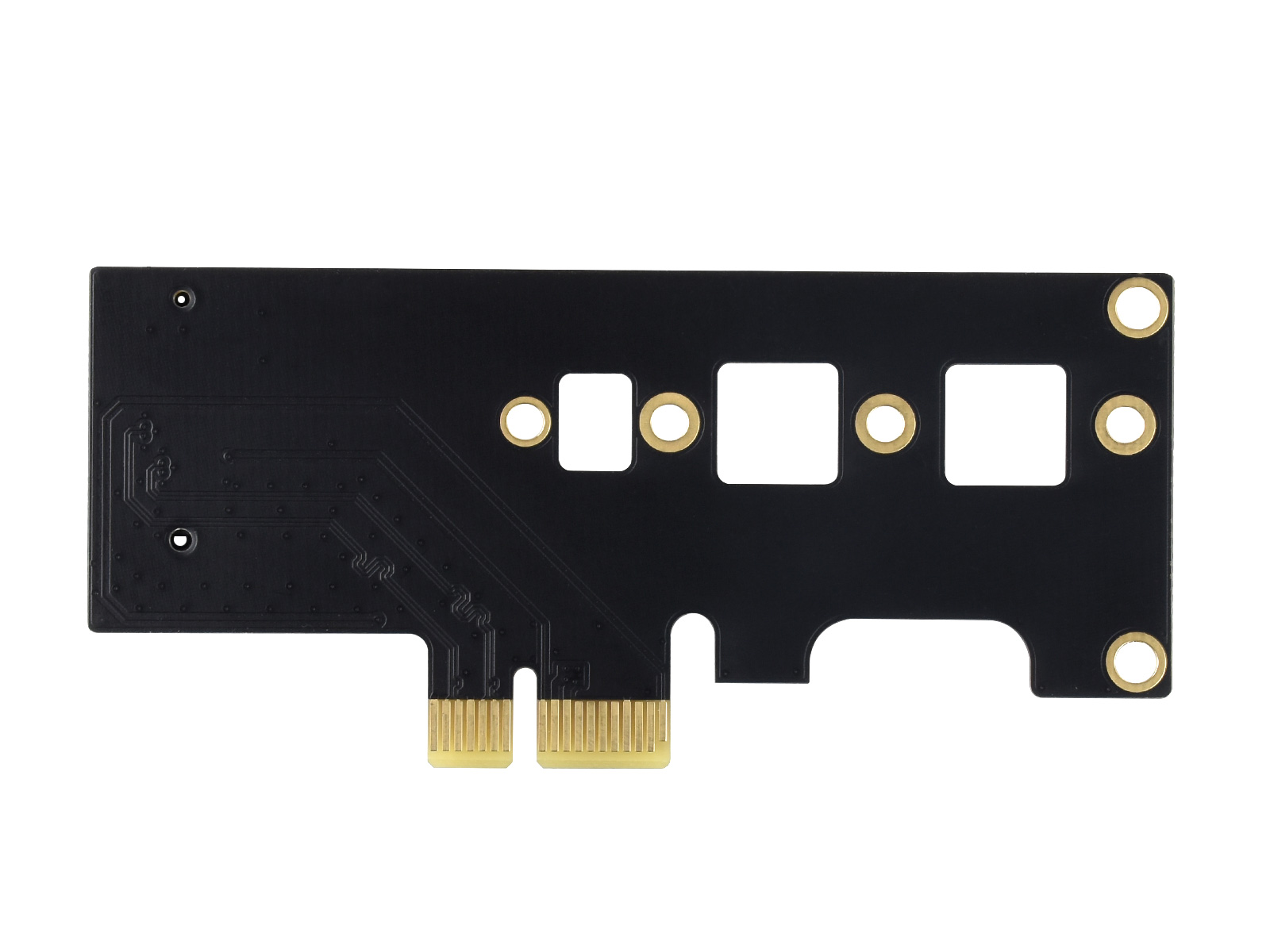

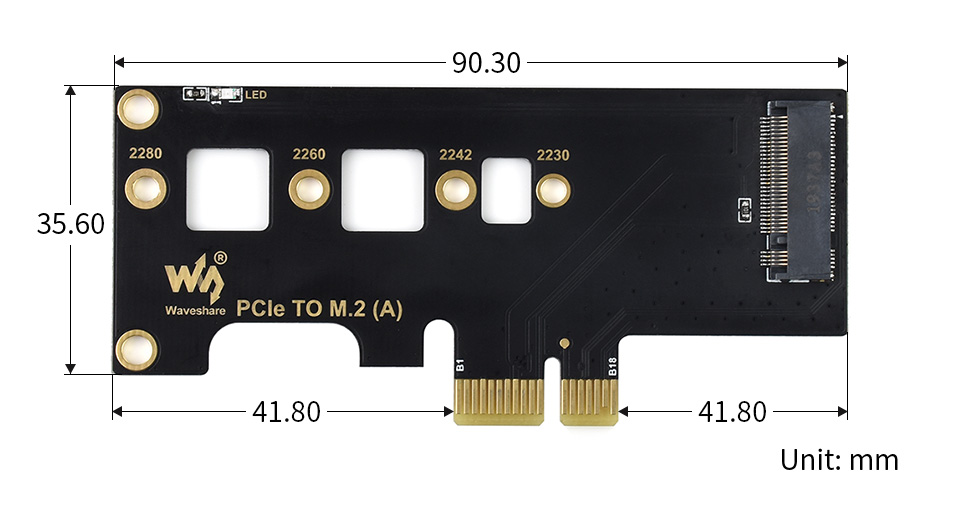

PCI-E to M.2 轉接卡(相容樹莓派 CM4 IO Board)

商品規格：

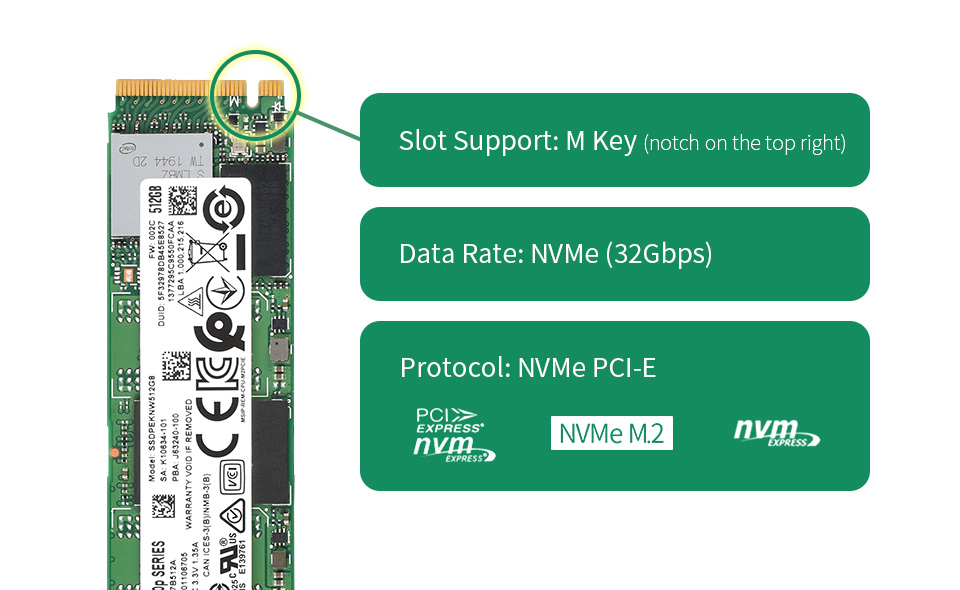

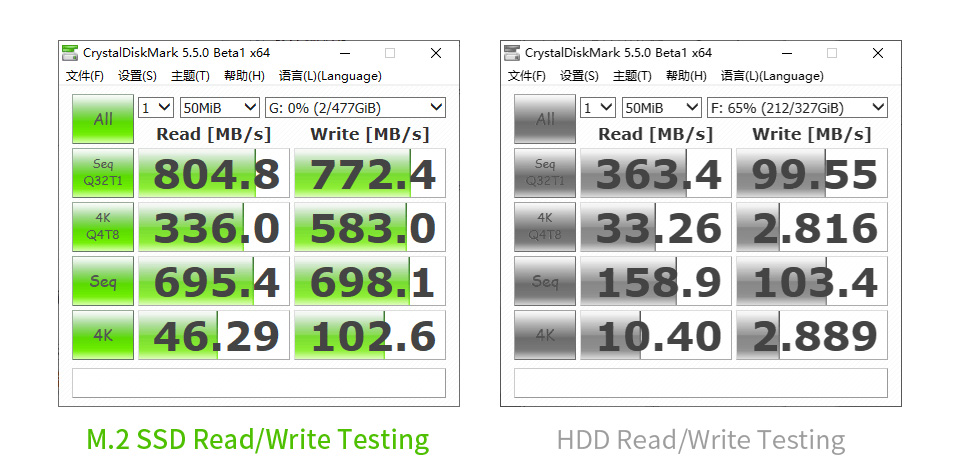

1. 支援 NVMe 協議 M.2 插座硬碟，高速讀寫，提昇工作效率

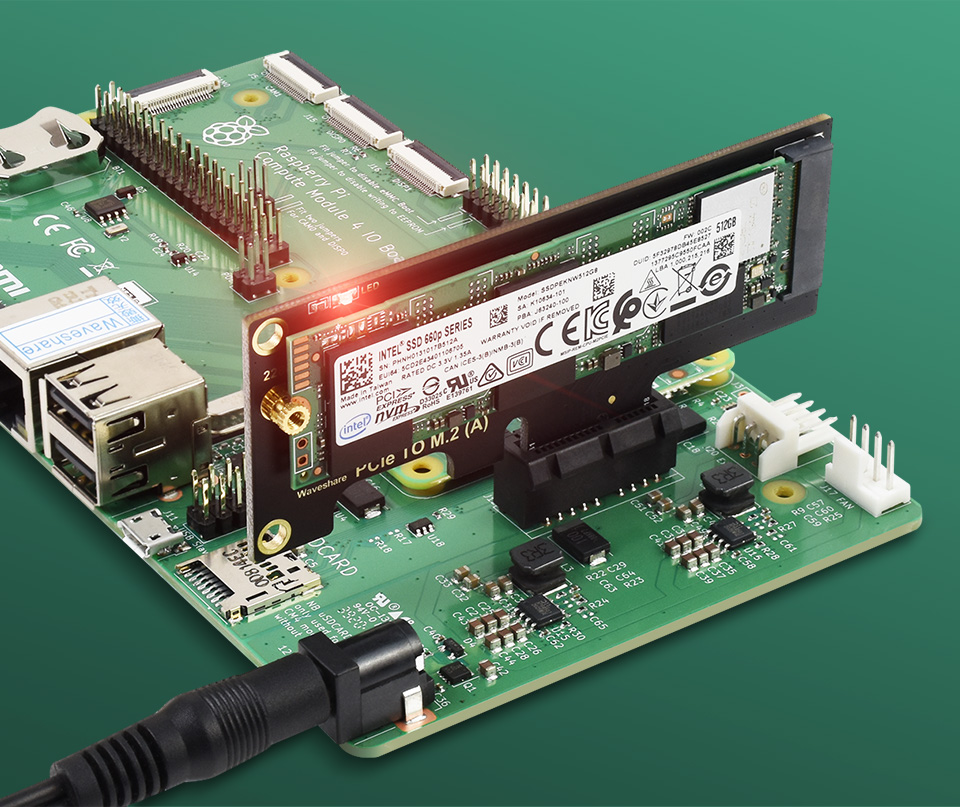

2. 支援樹莓派 Compute Module 4 IO Board

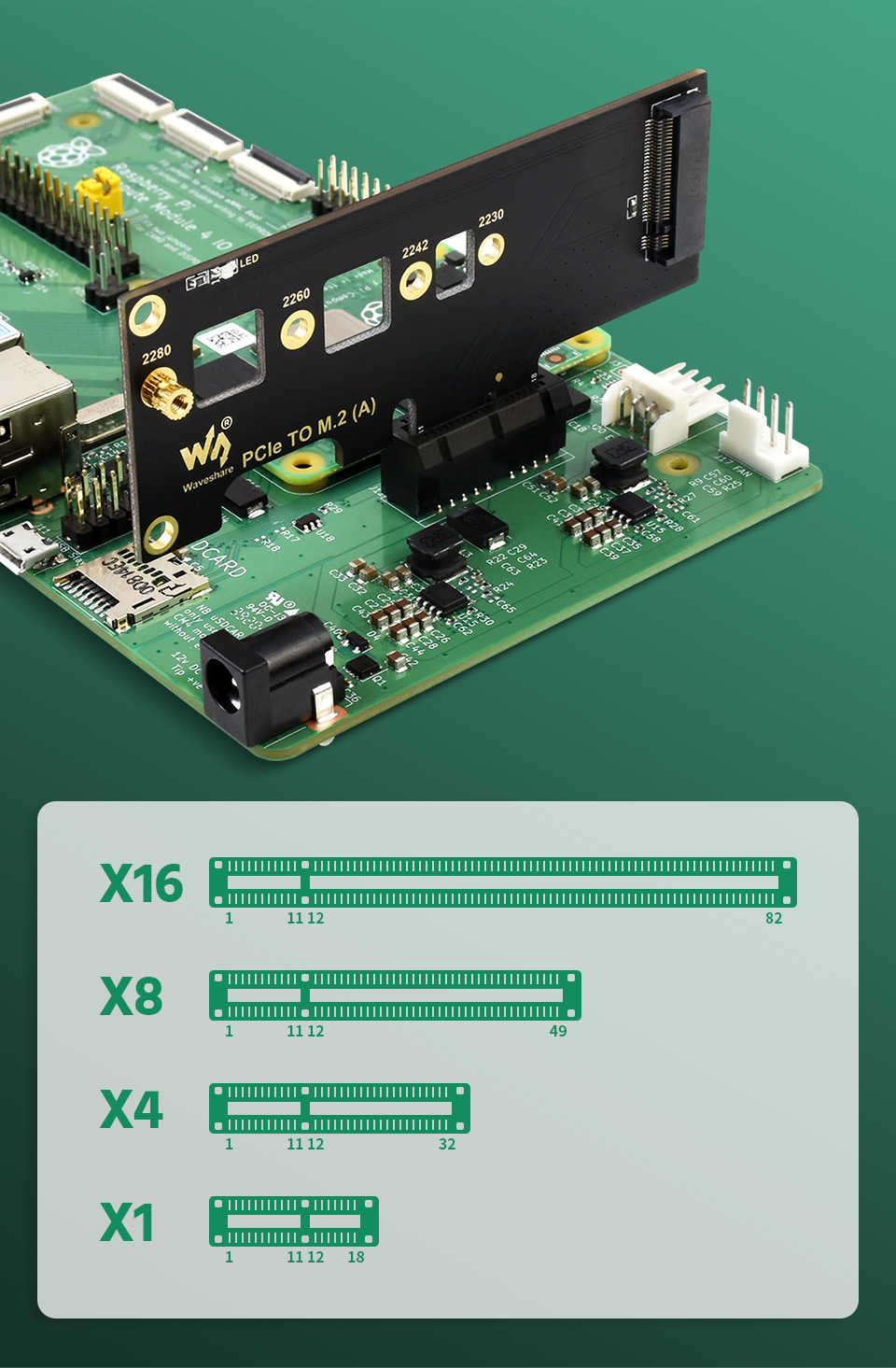

3. 支援 PCI-E×1 / ×4 / ×8 / ×16 插槽主板

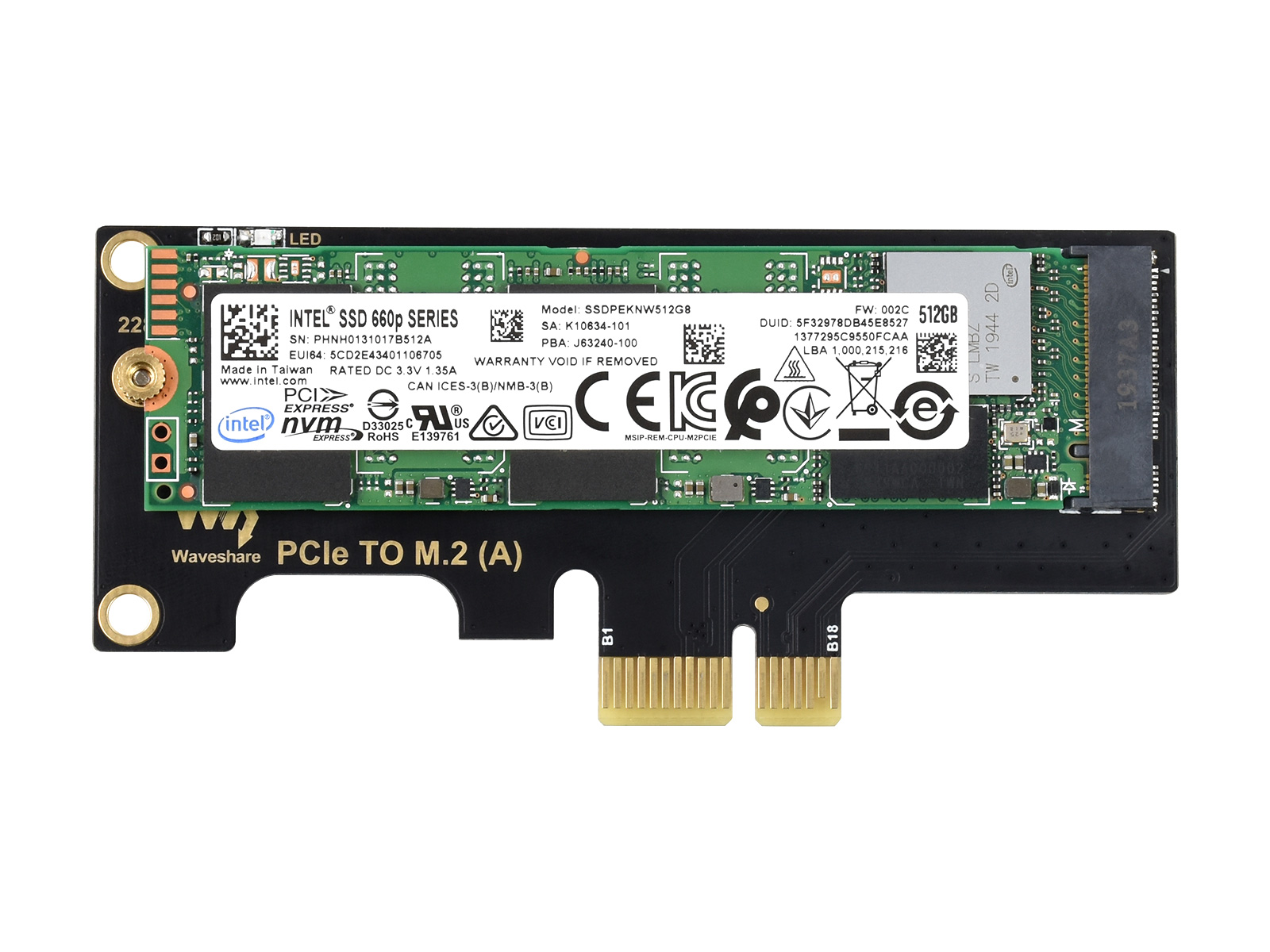

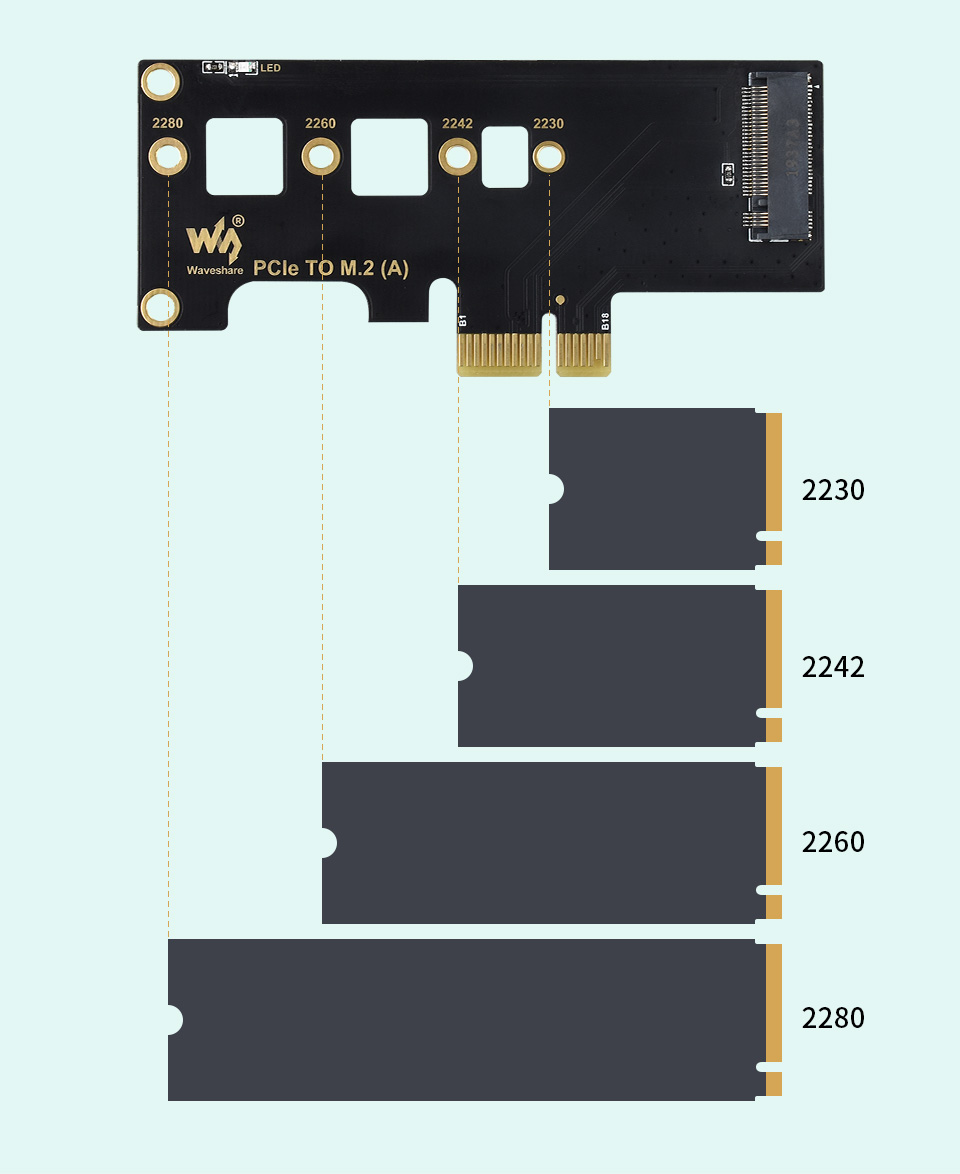

4. 相容不同尺寸 M.2 硬碟

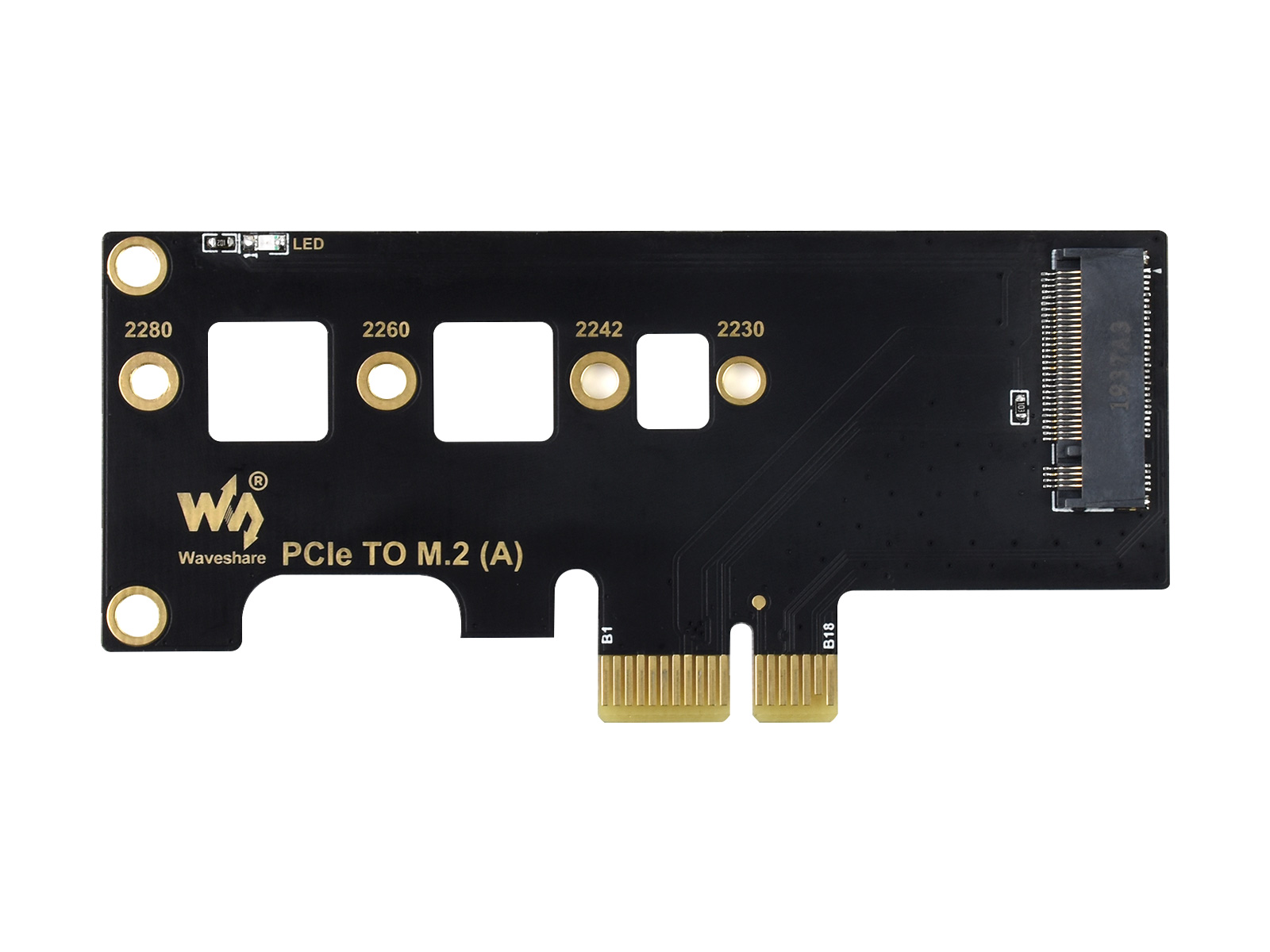

5. 內建工作指示燈，通電時 LED 長亮，讀寫時閃爍

相關資料：(點我)

商品內容：

1. PCIe-TO-M.2-A × 1
2. 螺絲包 × 1

微雪電子 CM4 IO Board 比較表

	介面數量及介面參數
商品名稱 SKU	PoE	GbE 網路埠	40PIN GPIO	PCIe	USB^①	DSI	HDMI	CSI	RTC	風扇介面	電源輸入	特性	參考售價
NANO A 21634					2.0×1						5V	CM4大小	CALL
NANO B 21726					2.0×1						5V	CM4大小	CALL
NANO C 23451					2.0×1						5V	內建攝影鏡頭	CALL
基礎版精簡 19887				M.2 M	2.0×4		×2	×2		5V	5V	迷你	CALL
基礎版完整 19602				M.2 M	2.0×4		×2	×2		5V	5V	迷你	988
基礎版進階 23228		千兆×1		M.2 M	2.0×2			×2		5V	5V	LCD 介面直連	CALL
觸摸擴充板 21434				M.2 M	2.0×4						5V	IPS 螢幕	CALL
小板型雙千兆 22360		千兆×2			2.0×1					5V SH1.0	5V	雙網路埠	CALL
雙眼視覺 21160				M.2 M	2.0×4		×2				5V	雙800萬畫素	CALL
四路 RS485 21666					2.0×2			×2		5V	7-36V	雙網路埠	CALL
WIFI6 雙網路埠 23589		百兆×1, 千兆×1		M.2 E	2.0×3		×2	×2		5/12V	7~36V	WIFI6 雙網路埠	CALL
雙GbE網路埠 19838		×2			3.0×3		×2	×2		5/12V	7-36V		CALL
物聯網雙GbE 20885		×2			3.0×2		×2	×2		5/12V	5V	5G/4G 介面	CALL
物聯網工控 20535				Gen2×1	2.0×2	×2	×2	×2		5/12V	7-36V	5G/4G 介面; RS232; RS485; ADC	CALL
PoE B 20157				Gen2×1	2.0×4	×2	×2	×2		5/12V	5V	RS232; RS485	CALL
PoE UPS 21855					2.0×4		×2	×2		5/12V	7-36V	UPS	CALL
PoE 18606					3.0×4	×2	×2	×2		5/12V	7-36V		CALL
樹莓派官方 18796	③			Gen2×1	2.0×4	×2	×2	×2		12V	12V		CALL
無線擴充 20970				M.2 B / Mini-PCIe	2.0×3					5/12V	5V 或 7-36V	5G/4G 介面; RS485; CAN; 導軌安裝	CALL
UPS 無線擴充 24752		千兆×1		M.2 B	2.0×3					5/12V	5V 或 7~36V	內建 UPS; 5G/4G 介面; RS485; CAN; 導軌安裝	CALL
硬碟擴充主機 24678		千兆×2		M.2 M×2/ Mini-PCIe	3.0×2		×2	×2			5V	雙 M.2 M KEY 介面	CALL
5吋一體機 22024	③			M.2 M	2.0×4			×2		5/12V	5V		CALL
7吋一體機 21225				M.2 M	2.0×4	佔用		佔用		5/12V 佔用	7-36V	攝影鏡頭;觸控; 喇叭	3688
13.3吋一體機 21631		千兆×1			2.0×2						12V	高清觸控螢幕	7980
13.3吋智能魔鏡 21629		千兆×1			2.0×2						12V	高清觸控螢幕	CALL
備註	① USB 3.0 完全等同於 USB 3.2 Gen1 ② 風扇介面若無特別說明，通常是 2510-4P 類型介面 ③ PoE 功能只有 PoE 針腳，不含 PoE 模組，需外接 PoE 模組才能支援 PoE 功能。若無特別說明，本表格中的 PoE 均指集成 802.3af 網路標準的 PoE 電路 (5V/2.5A)。

樹莓派運算模組 CM5 型號命名規則

模組	Wireless 無線模組	RAM 記憶體	eMMC
CM5	1 = Yes 0 = No	02 = 2GB 04 = 4GB 08 = 8GB 16 = 16GB	000 = 0GB (Lite) 008 = 8GB 016 = 16GB 032 = 32GB 064 = 64GB
舉例說明：型號 CM5104032 即為 CM5 模組，內建無線模組 (1) 4GB 記憶體 (04)，32G eMMC (032)。

型號命名	Wireless無線模組	RAM 記憶體	eMMC
CM5002000	×	2GB	0GB (Lite)
CM5002016	×	2GB	16GB
CM5002032	×	2GB	32GB
CM5004000	×	4GB	0GB (Lite)
CM5004016	×	4GB	16GB
CM5004032	×	4GB	32GB
CM5008000	×	8GB	0GB (Lite)
CM5008016	×	8GB	16GB
CM5008032	×	8GB	32GB
CM5016000	×	16GB	0GB (Lite)
CM5016016	×	16GB	16GB
CM5016032	×	16GB	32GB
CM5016064	×	16GB	64GB
CM5102000	PCB/ext	2GB	0GB (Lite)
CM5102016	PCB/ext	2GB	16GB
CM5102032	PCB/ext	2GB	32GB
CM5104000	PCB/ext	4GB	0GB (Lite)
CM5104016	PCB/ext	4GB	16GB
CM5104032	PCB/ext	4GB	32GB
CM5108000	PCB/ext	8GB	0GB (Lite)
CM5108016	PCB/ext	8GB	16GB
CM5108032	PCB/ext	8GB	32GB
CM5108064	PCB/ext	8GB	64GB
CM5116000	PCB/ext	16GB	0GB (Lite)
CM5116016	PCB/ext	16GB	16GB
CM5116032	PCB/ext	16GB	32GB
CM5116064	PCB/ext	16GB	64GB

樹莓派5 PCIE 擴充模組比較表

編號	型號	擴充介面	PCIe 版本	連接方向設計	電源監控	特點	參考售價
27709	PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	頂部		NVME、2280	288
27710	PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	V	雙通道 NVME、2280	598
27480	PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	V	雙通道 NVME、2242	518
26583	PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	V	NVME、2242	338
27580	PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	頂部		NVME、2242、體積小巧	CALL
26785	PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	側面		NVME、2280、側面安裝	338
26848	PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	側面		網路埠、側面安裝	CALL
27698	PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	V	支援 4G/5G 模組、擴充 USB3.2	CALL
27834	PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	側面		擴充 USB3.2、側面安裝	CALL
26847	PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	V	擴充 USB3.2	CALL
27541	PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、Gigabit ETH	PCIe ×1 Gen2	HAT+	V	擴充 USB3.2、擴充網路埠	CALL
28142	PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	V	擴充 4G 模組，擴充 USB3.2 和網路埠	CALL
27336	RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	V	PCIE 直連 5G 模組、多種 5G 模組選擇	CALL
28411	PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		PoE、NVME、2242	CALL
