Modbus RTU/TCP 30路乙太網繼電器模組(支援 PoE)

NT$ 2,368 (含稅)

You Save: NT$ 312 (12%)

本件為針對工業環境應用設計的乙太網 30 路繼電器模組，採用 Modbus RTU/Modbus TCP 協定，支援 PoE 網路埠供電，ABS 導軌式外殼設計

操作簡單，具通訊速度快、穩定、可靠、安全等特點，適用於各種通信要求較高的工控設備或應用

保固 3 個月，歡迎來信洽詢

2 件庫存

1 × 樹莓派運算模組CM4專用電源(12V 2A, US)

9 件庫存

NT$ 298 (含稅)
貨號: MYW-27928 分類: , , , 標籤: , , , , , , ,

描述

Print Friendly, PDF & Email

Modbus RTU/TCP 30路乙太網繼電器模組(支援 PoE)

商品特點：

    1. 具閃開、閃斷功能，可以透過指令控制繼電器開一段時間自動關閉
    2. 支援 DC 7~36V 寬電壓供電，支援 PoE 乙太網供電
    3. 支援透過 MQTT 協定控制繼電器，提供阿里雲 MQTT 應用範例
    4. 內建光耦隔離，避免繼電器高壓電路干擾
    5. 採用專用繼電器驅動晶片，內建續流二極管保護，驅動能力更強更穩定
    6. 內建防反接電路，避免正負級接反燒壞電路
    7. 採用優質繼電器，允許連接負載：≤10A 250V AC 或 ≤10A 30V DC
    8. 導軌式 ABS 保護外殼，方便安裝使用，附外殼更安全
    9. 內建 4 個 LED 指示燈和網路埠指示燈，方便觀查 MCU 狀態和訊號收發狀態
    10. 基本功能：支援透過乙太網發送 Modbus RTU/TCP 協定指令控制繼電器，從而實現控制各種設備

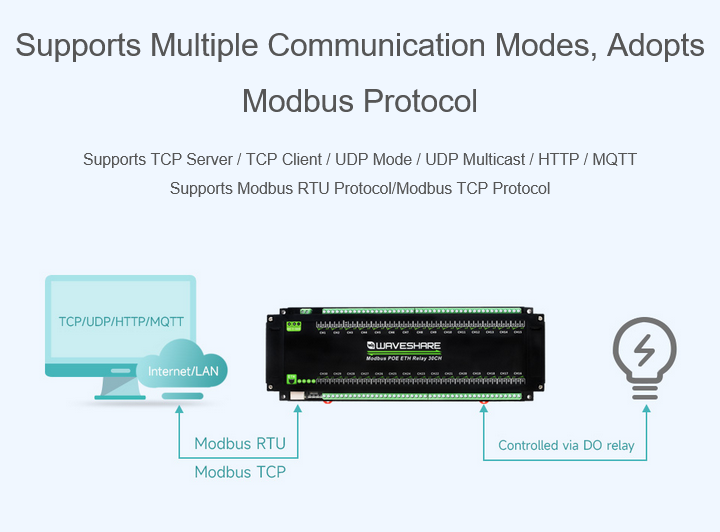

    11. 支援多組通訊模式：採用 Modbus 協定，支援 TCP 服務端/ TCP 用戶端/ UDP 模式/ UDP 組播/ HTTP/ MQTT，支援 Modbus RTU 協定/Modbus TCP 協定
    12. 多種設定方式：支援軟體設定，Web 瀏覽器設定、支援 DHCP 動態獲得 IP、DNS 協定連接網域名稱伺服器位址

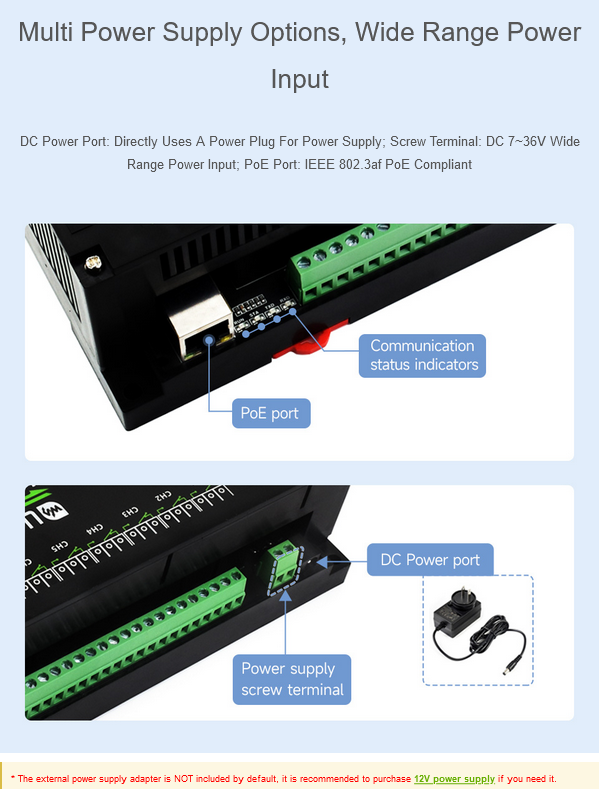

    13. 多種方式供電，寬電壓輸入：電源插頭式，直接使用電源插頭供電； 端子式供電，DC 7~36V 寬電壓範圍輸入；乙太網 PoE 供電，適用於 IEEE 802.3af PoE 標準
    14. 介面和指示燈：內建多種指示燈，方便觀察模組工作狀態
    15. 繼電器連線：設備內建觸點容量為 10A 250V AC 或 10A 30V DC 的繼電器，可以直接控制家用 220V 交流設備，也可以控制 30V 以下直流設備
    16. 導軌式外殼設計：導軌式 ABS 保護外殼，方便安裝使用，有外殼更安全
    17. 應用場景：適合應用於工業控制、智慧家庭、智慧農業和養殖業等場景
      • 智慧家庭解決方案：控制空調、路由器、燈光、電腦、電動門簾等家用設備啟停
      • 智慧農業解決方案：控制電磁閥、電機、水泵等農業設備啟停
    18.  相關參數：
      • 供電方式：PoE 埠，DC 5.5*2.1 電源介面或接線端子 (7~36V)
      • 通訊介面：PoE 埠，支援 IEEE 802.3af 標準
      • 繼電器數量：30 組
      • 觸點類型：一常開，一常閉
      • 觸點負載：≤10A 250V AC 或 ≤10A 30V DC
      • Modbus 協議：Modbus RTU 協議或 Modbus TCP 協議
      • 指示燈：
        • RUN：網路埠運行指示燈，晶片工作正常後以 2 秒週期閃爍
        • STA：MCU 指示燈，MCU 正常工作時閃爍
        • TXD：發送指示燈，發送資料時亮燈
        • RXD：接收指示燈，接收資料時亮燈
        • 網路埠綠色燈：連接建立後綠燈亮
        • 網路埠黃色燈：資料活動燈，有資料傳輸時，黃燈狀態會改變

相關資料/使用說明：(點我)

商品內容：

    • Modbus POE ETH Relay 30CH × 1
    • 本商品支援 PoE 供電，預設無配附外部電源，若有需要，可另外選購：12V 電源
Print Friendly, PDF & Email

微雪電子 Modbus 繼電器比較表

商品型號 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
SKU 24964 27876 27928 17497 25739 26517 24921 25140
參考售價 1368 1588 2368 1238 1238 1288 1588 2188
商品圖片 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
通訊参數
通訊介面 乙太網路埠 (支援 PoE) RS485 介面
通訊
波特率		 – 4800，9600，19200，38400，57600，115200，128000，256000 (可設定)
預設通訊
格式		 – 9600，N，8，1
通訊協議 TCP/UDP/MQTT RS485 協議
Modbus
協議		 Modbus RTU 協議 或 Modbus TCP 協議 Modbus RTU 協議
設備地址 不可設定，透過 IP 地址識別設備 1~255 (可設定，支援並聯多個)
IO 控制介面
輸出控制 (DO) 8 路繼電器 30 路繼電器 8 路繼電器 16 路繼電器 32 路繼電器
繼電器
類型		 一常開、一常關
繼電器連接負載 ≤10A 250V AC 或 ≤10A 30V DC
輸入控制 (DI) – 8 路輸入 – – – 8 路輸入 – –
數位輸入範圍 – 5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦 – – – 5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦 – –
其他参數
供電方式 PoE 網路埠，DC 5.5*2.1 電源介面 或 接線端子 DC 5.5*2.1 電源介面 或 接線端子
供電範圍 7~36V 寬電壓 5V 7~36V 寬電壓 5V 7~36V 寬電壓
外形尺寸mm 145×90×40 175×90×40 300×110×60 145×90×40 175×90×40 200×110×60 300×110×60
安装方式 標準 DIN 35mm 導軌安裝 或 螺絲孔掛壁安裝
Print Friendly, PDF & Email
PK項 UART TO ETH RS485 TO ETH RS232/485 TO ETH 2-CH UART TO ETH
SKU 12161 15731 15729 20655
參考售價 CALL 818 1268 CALL
微控制器 Cortex-M0 Cortex-M0 Cortex-M4(主頻高達120MHz) CH9121
乙太網路埠 RJ45(10/100Mbps自適應)
協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client TCP/UDP
緩存：發送6Kbyte，接收4Kbyte 緩存：發送16Kbyte，接收16Kbyte –
序列介面 UART RS485 RS232+RS485(可同時工作) UART
波特率：600bps~460.8Kbps 波特率：600bps~230.4Kbps 300~921.6Kbps
硬體流：不支援 硬體流：支援 硬體流：不支援
資料位：5，6，7，8
停止位：1，2
校驗位：None，Even，Odd，Space，Mark
緩存：接收800byte 緩存：發送2Kbyte，接收2Kbyte –
成幀機制：4字節打包時間，字節長度400 成幀機制：4字節打包時間，字節長度1460，可自定義 –
特色功能 自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件 KeepAlive 機制，網路韌體升級
– – Modbus網關、Websocket(網頁轉序列) –
工作模式 TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client TCP Server、TCP Client、UDP Server、UDP Client
支援Client數 TCP Server下，可自定義連接的Client數(1~16) TCP Server下，支援兩路Socket，每路可連接8個Client TCP Server下，可自定義連接的Client數(1~8)
配置方式 內建網頁，上位機設定軟體，序列指令 上位機設定軟體，序列指令
介面保護 電源：防反接， ESD 保護，防突波
網路埠：1.5KV電磁隔離保護
– RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻 –
– – 防雷保護，過流保護 –
供電電壓 3.3V/5V 5~7V 5~36V 3.3V/5V
工作電流 150mA@5V 110mA@5V 86.5mA@5V 140mA@5V
工作溫度 -25～75℃ -40～85℃
存儲溫度 -40～105℃ -55℃~125℃
產品尺寸 50.5 × 22.6 × 15mm 70 × 63.6 × 25mm 82.8 × 85.7 × 25mm 53 × 22mm
Print Friendly, PDF & Email
項次 Sense HAT (B) Sense HAT (C) 樹莓派 Sense HAT 備註
陀螺儀 測量範圍：±250/500/1000/2000 dps
分辨率：16位		 測量範圍：±16/32/64/128/256/512/1024/2048 dps
分辨率：16位		 測量範圍：±245/500/2000 dps
分辨率：16位		 C型角速度可選量程更多
加速度計 測量範圍：±2/4/8/16 g
分辨率：16位		 測量範圍：±2/4/8/16 g
分辨率：16位		 測量範圍：±2/4/8/16 g
分辨率：16位
磁力計 測量範圍：±49 gauss
分辨率：16位		 測量範圍：±49.12 gauss
分辨率：16位		 測量範圍：±4/8/12/16 gauss
分辨率：16位		 C型磁力測量範圍更廣
氣壓計 測量範圍：260 ~ 1260 hPa
測量精度（常温下）： ±0.025hPa
測量速率：1 Hz – 75 Hz		 測量範圍：260 ~ 1260 hPa
測量精度（常温下）：±0.1 hPa
測量速率：1 Hz – 25 Hz		 測量範圍：260 ~ 1260 hPa
測量精度（常温下）：±0.1 hPa
測量速率：1 Hz – 25 Hz		 B、C型大氣壓測量的精度更高，速率更快
溫溼度感測器 測量精度（溼度）：±2% rH
測量範圍（溼度）：0% ~ 100% rH
測量精度（温度）：±0.2°C
測量範圍（温度）：-30 ~ 100°C		 測量精度（溼度）：±2% rH
測量範圍（溼度）：0% ~ 100% rH
測量精度（温度）：±0.2°C
測量範圍（温度）：-30 ~ 100°C		 測量精度：±4.5% rH
測量範圍：20% ~ 80% rH
測量精度（温度）：±0.5°C
測量範圍（温度）：15 ~ 40°C		 B、C型温溼度測量的精度更高，範圍更廣
其他 颜色識別感測器
高精度12位元AD轉換晶片		 颜色識別感測器
高精度12位元AD轉換晶片		 8×8 RGB LED矩陣
五向摇桿		 B、C型內建颜色識別感測器，支援AD連接更多感測器
