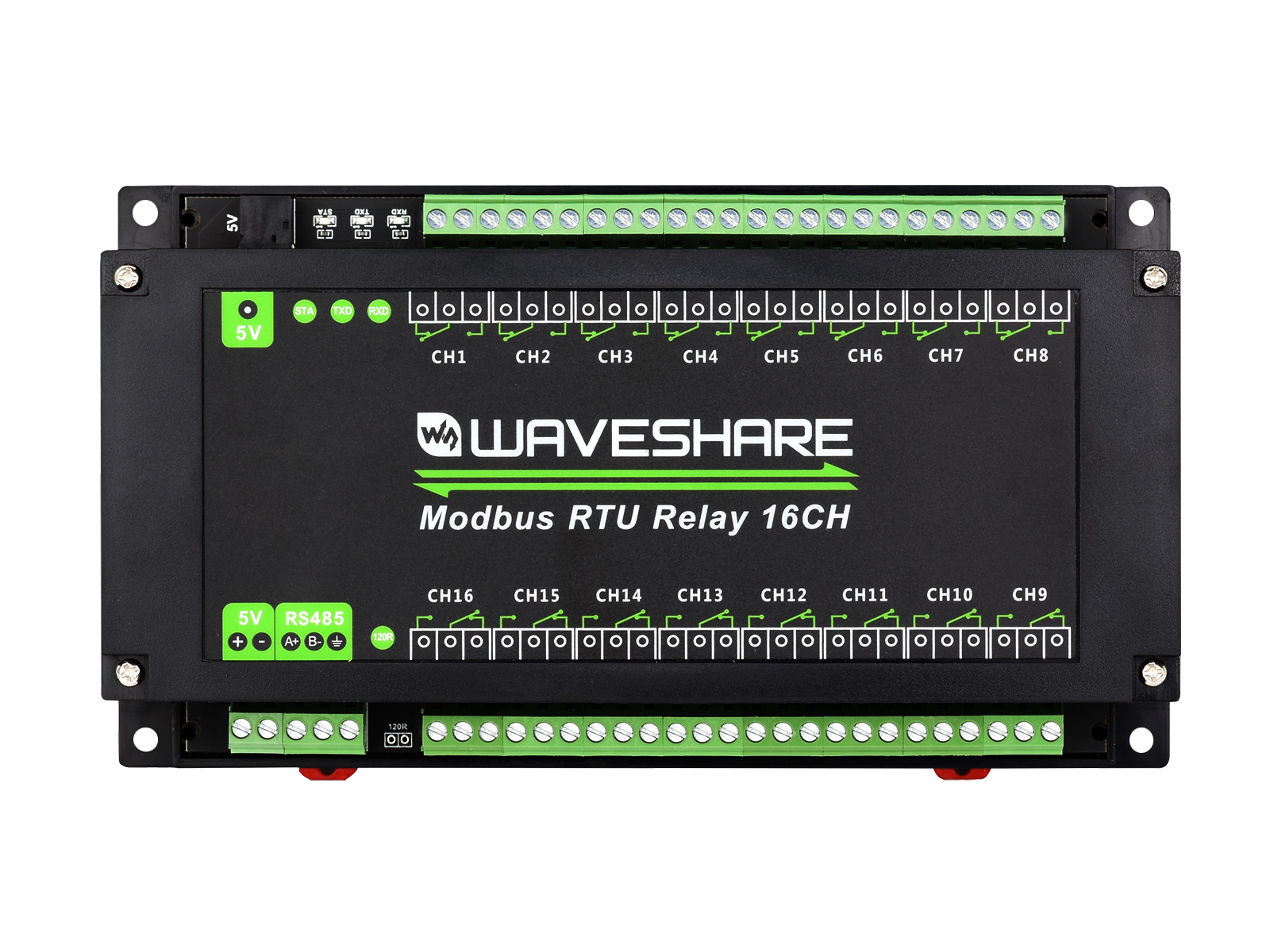

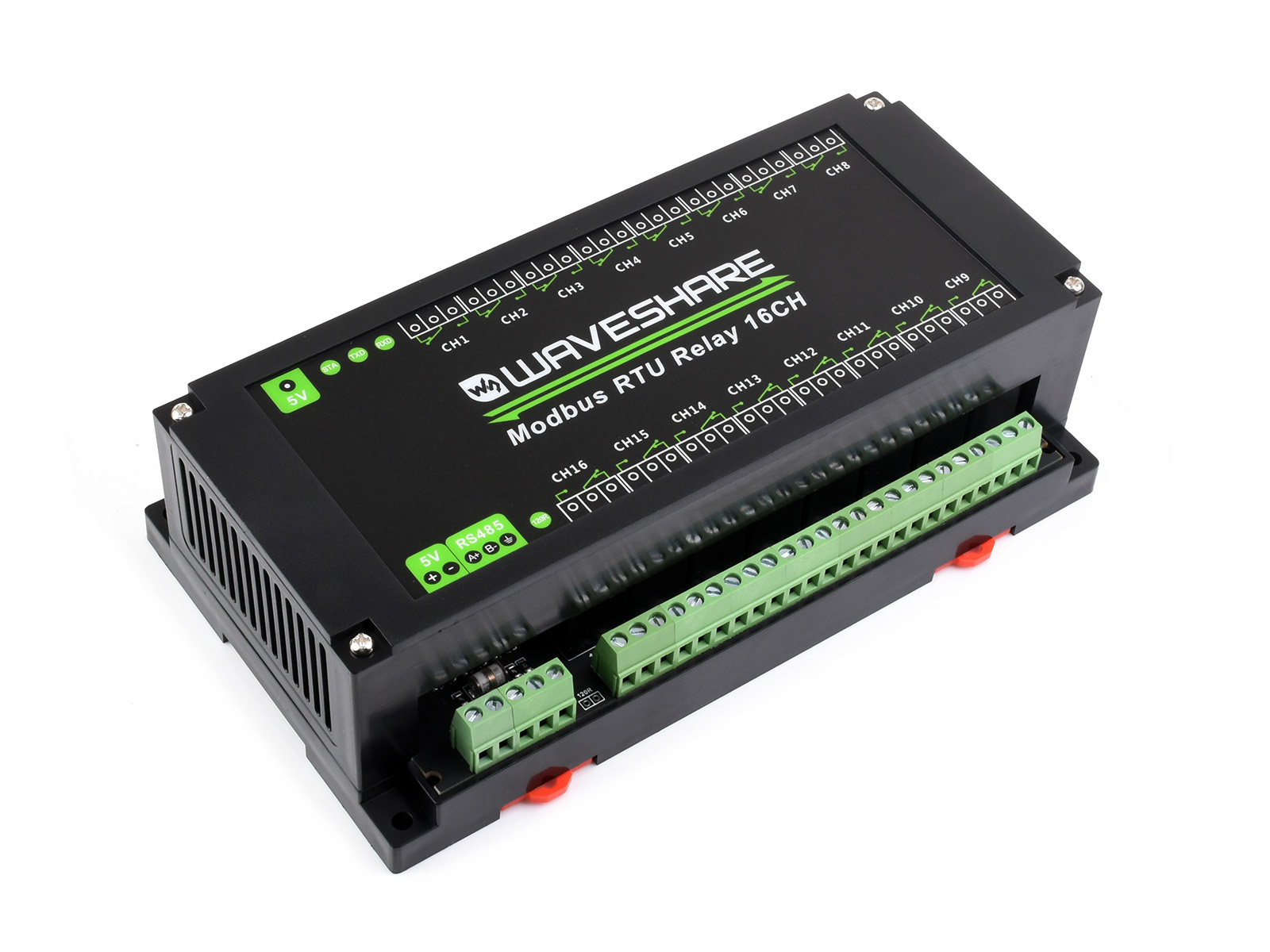

Modbus RTU RS485 16 路繼電器模組

Name: Modbus RTU RS485 16 路繼電器模組
SKU: MYW-24921
Price: 1588 TWD
Availability: InStock

NT$ 1,588 (含稅)

You Save: NT$ 192 (11%)

本件是工業級 RS485 介面控制的 16 路繼電器模組，採用 Modbus RTU 協定，內建電源隔離、磁耦隔離、自恢復保險絲和 TVS 等保護電路，ABS 導軌式外殼設計

操作簡單，具有通訊速度快、穩定、可靠、安全等特點，適用於各種通訊要求較高的工控設備或應用

保固 3 個月

預計10天可以出貨

Modbus RTU RS485 16 路繼電器模組

工業級 USB to RS232/RS485/TTL(隔離型)

1 × 工業級 USB to RS232/RS485/TTL(隔離型)

2 件庫存

NT$ 880 (含稅)

工業級 USB to RS485 (FT232RL)

1 × 工業級 USB to RS485 (FT232RL)

預計10天可以出貨

NT$ 418 (含稅)

貨號: MYW-24921 分類: － RS485, － UART, －Modbus, R. 繼電器, Z. *** 依通訊協定分類 *** 標籤: Modbus, relay, rs485, RTU, 繼電器

描述

Modbus RTU RS485 16 路繼電器模組

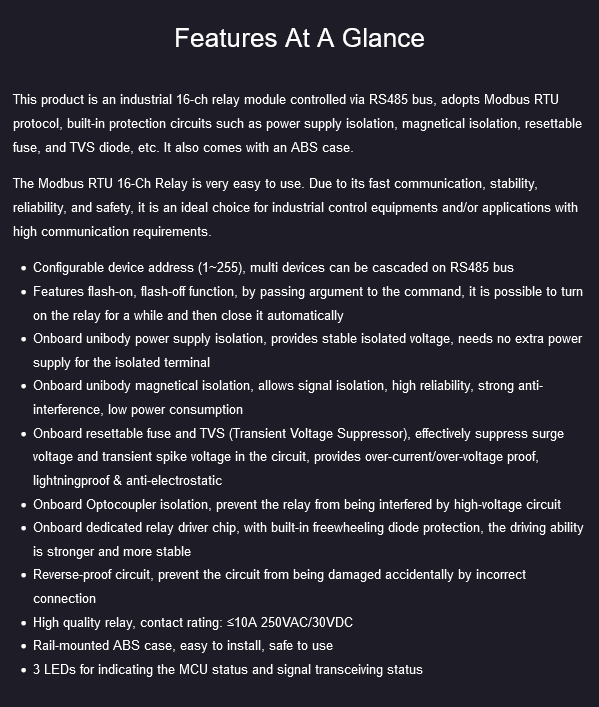

商品特點：

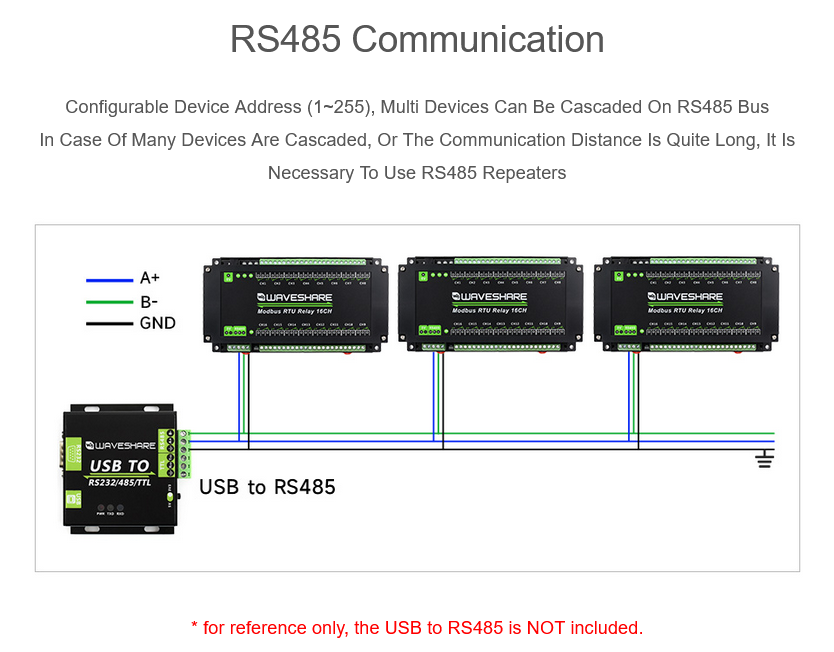

1. 支援設備位址設定(1~255)，可透過 RS485 總線並聯多個設備
2. 具有閃開、閃斷功能，可以在指令裡內建參數，操作繼電器開一段時間自動關閉

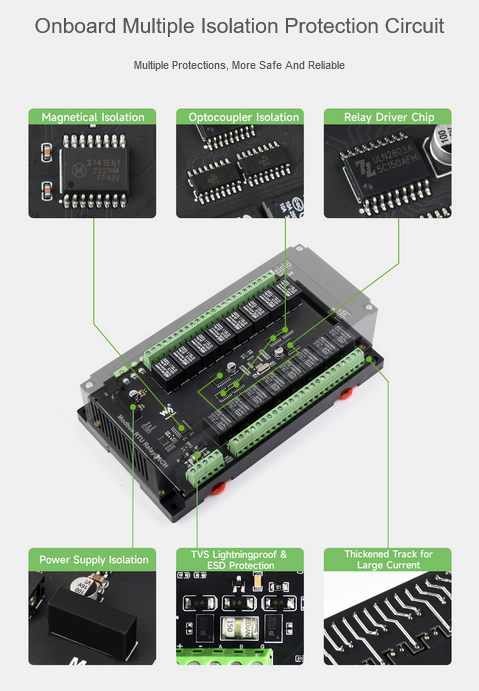

3. 內建一體式電源隔離，提供穩定的隔離電壓，隔離端無須額外供電
4. 內建一體式 ADI 磁耦隔離，有效隔離訊號，可靠度高，抗干擾強，功率低
5. 內建自恢復報險絲和 TVS (瞬態電壓抑制器)，能有效抑防電路中脈衝、突波、過流過壓、雷擊、靜電電壓
6. 內建光耦隔離，避免繼電器高壓電路干擾
7. 採用專用繼電器驅動晶片，內建續流二極管保護，驅動能力更强更穩定
8. 內建防反接電路，避免正負級接反燒壞電路

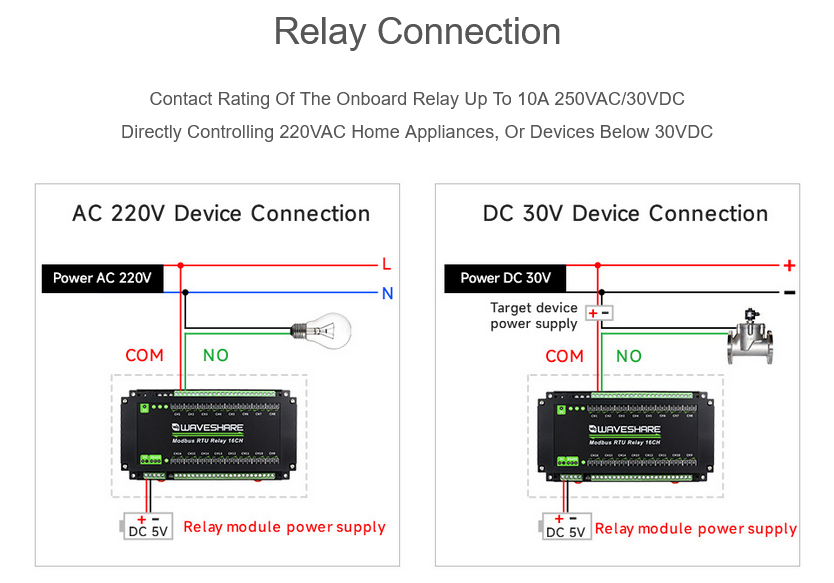

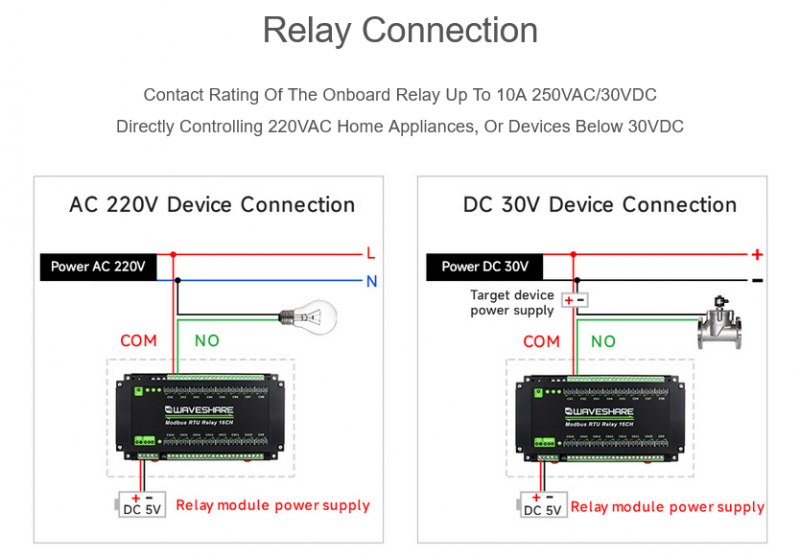

9. 採用優質繼電器，允許連接負載：≤10A 250V AC 或 ≤10A 30V DC

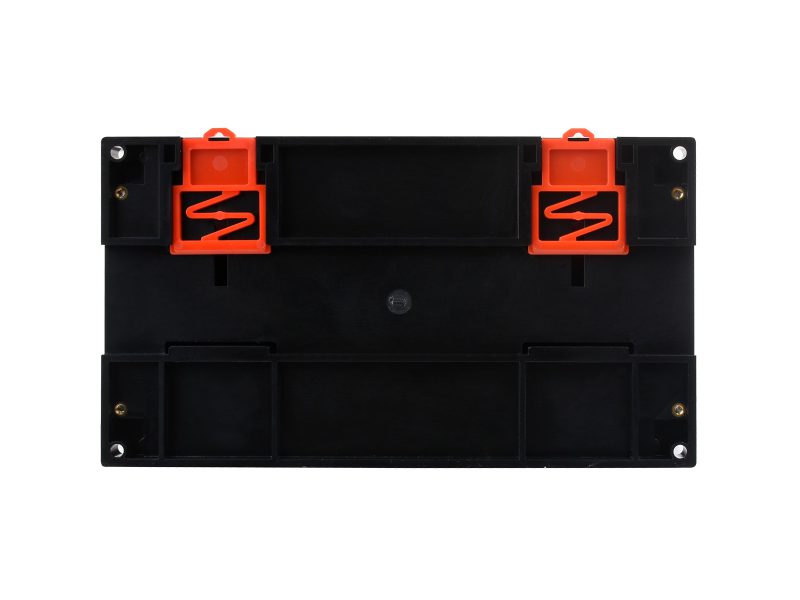

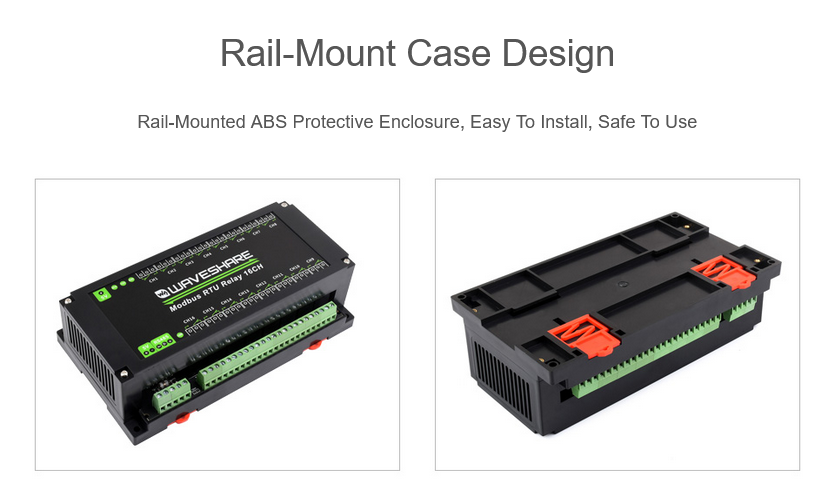

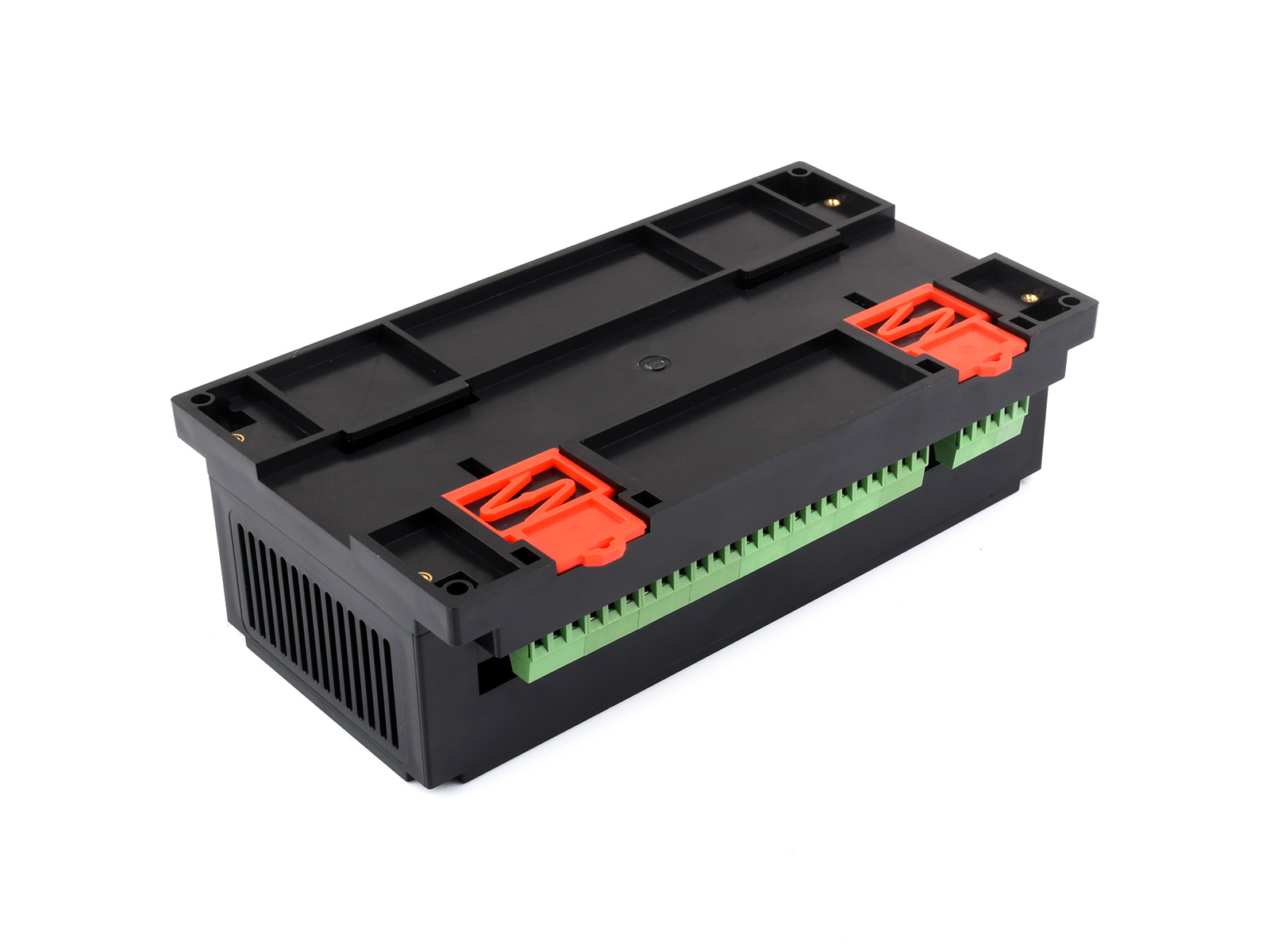

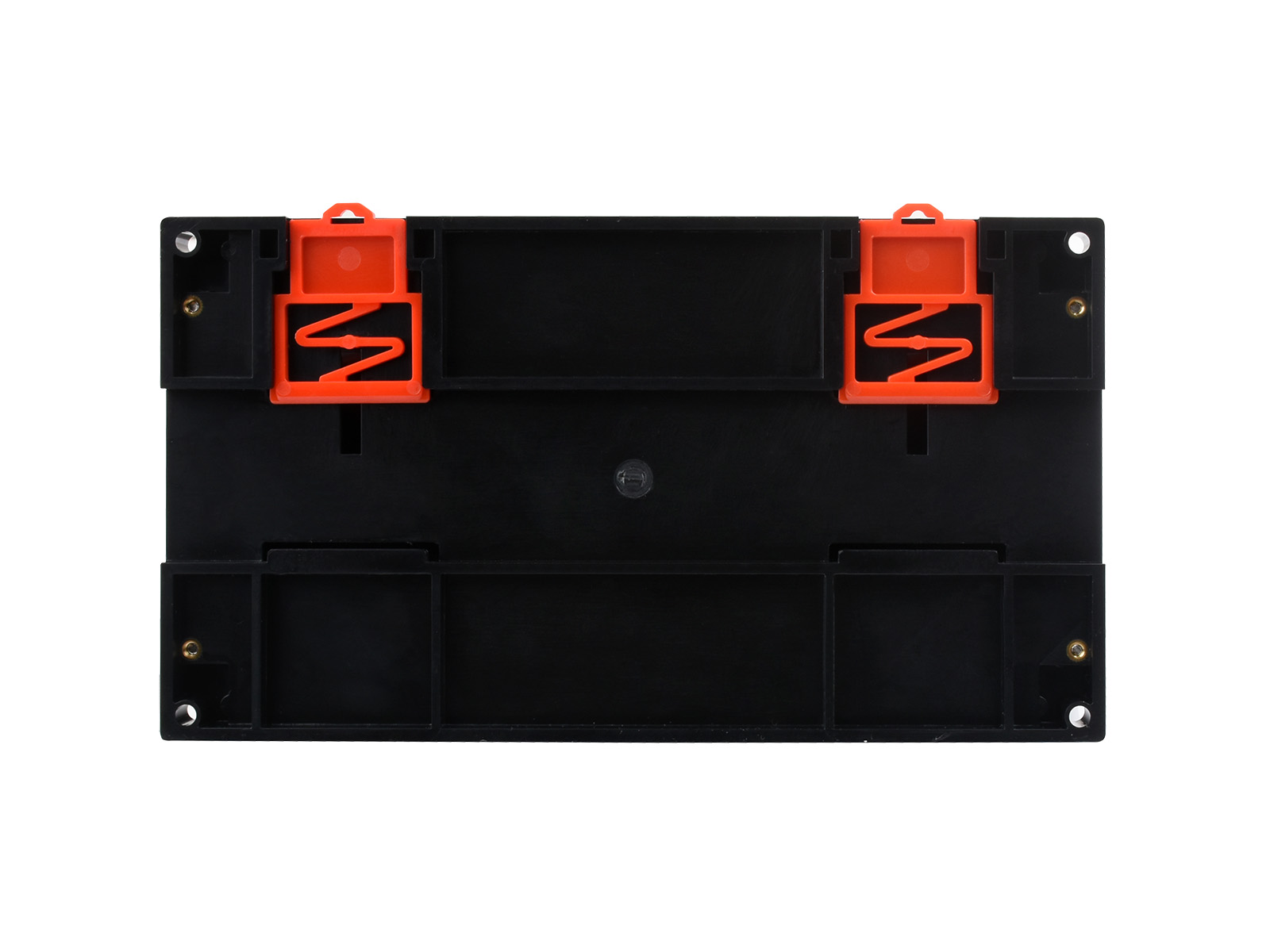

10. 導軌式 ABS 保護外殼，方便安装使用，內建外殼更安全
11. 配置 3 個LED燈，顯示 MCU 狀態和訊號收發狀態
12. 提供詳細使用說明

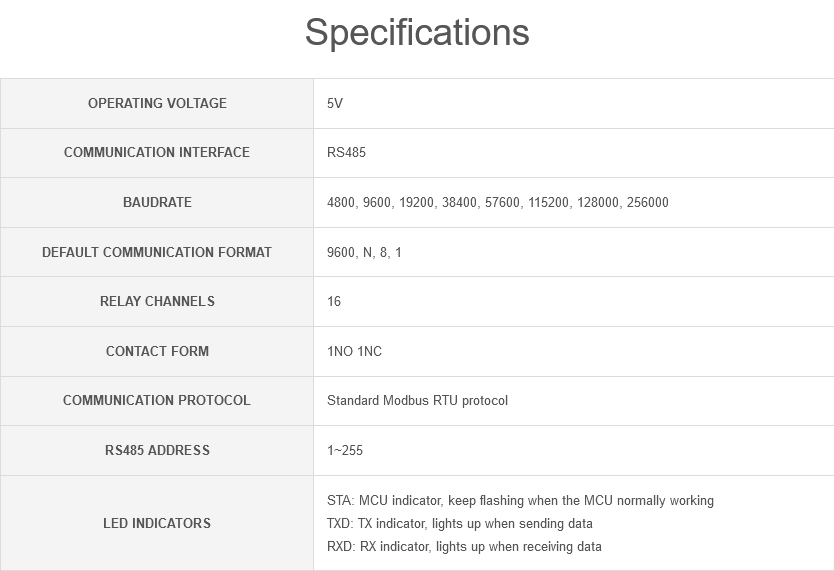

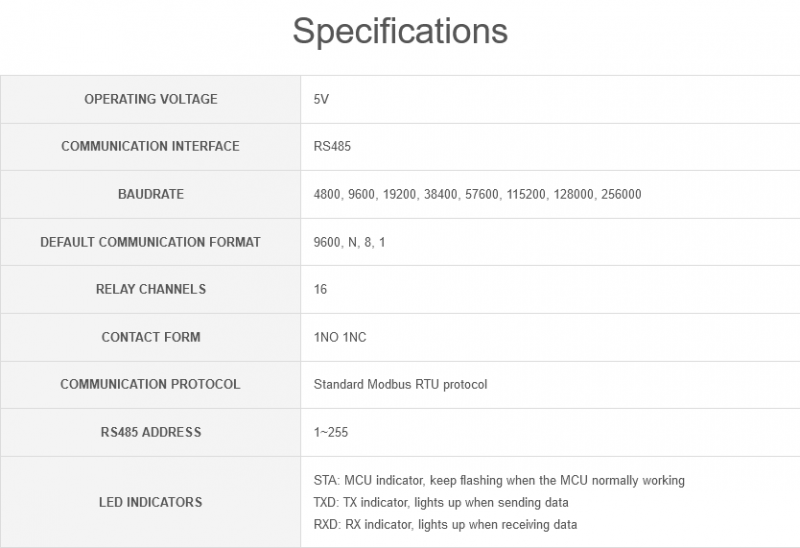

13. 相關參數：
  - 供電電壓：5V
  - 通訊介面：RS485
  - 通訊速率：4800，9600，19200，38400，57600，115200，128000，256000
  - 預設通訊設定：9600，N，8，1
  - 繼電器數量：16 組
  - 觸點類型：一常開，一常閉
  - 觸點負載 ≤10A 250V AC 或 ≤10A 30V DC
  - 通訊協議：標準 Modbus RTU 協議
  - RS485 位址設定：1~255
  - 指示燈：
    - STA：MCU 指示燈，MCU 正常工作時閃爍
    - TXD：發送指示燈，發送資料時亮燈
    - RXD：接收指示燈，接收資料時亮燈

相關資料/使用說明：(點我)

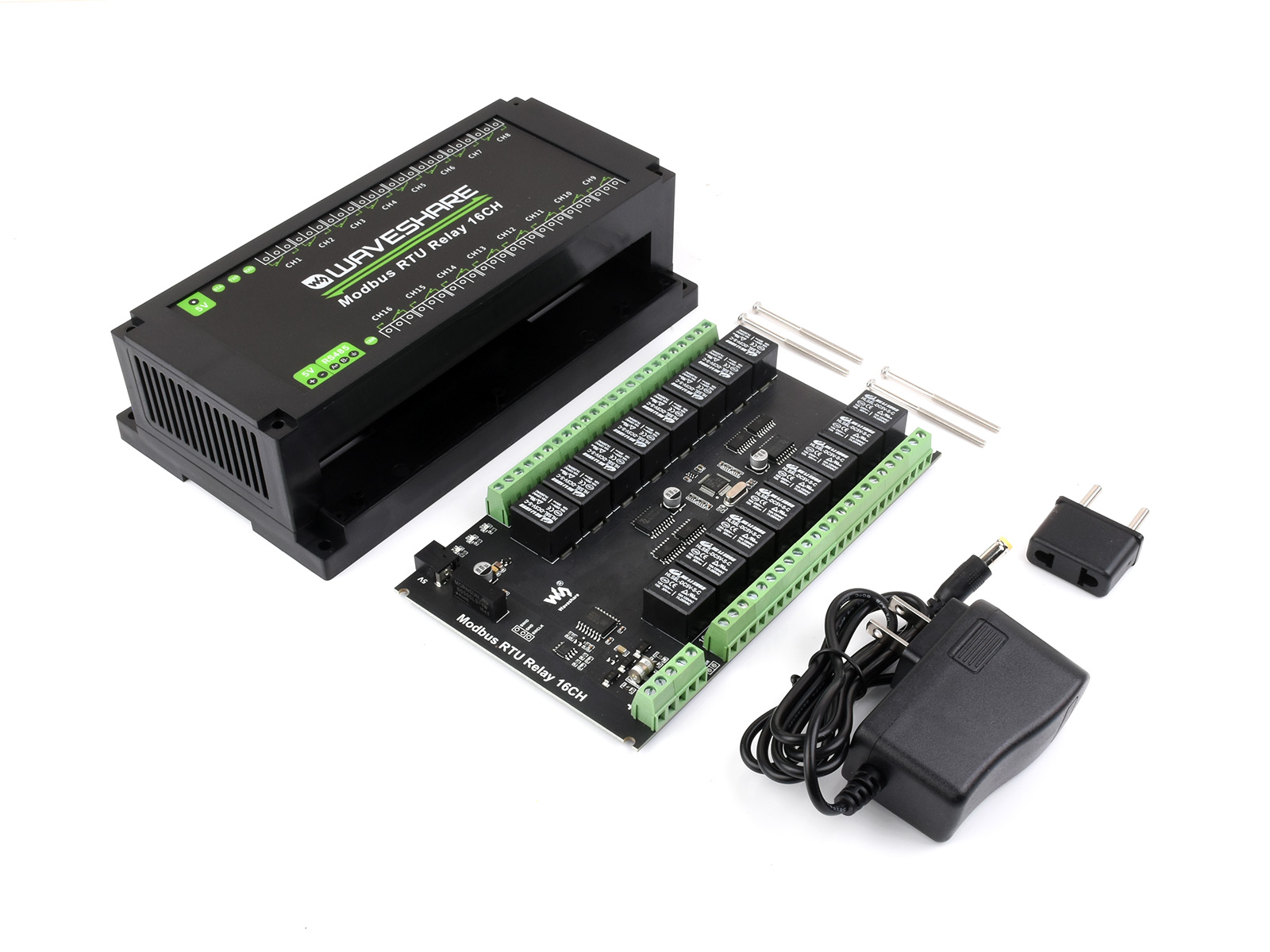

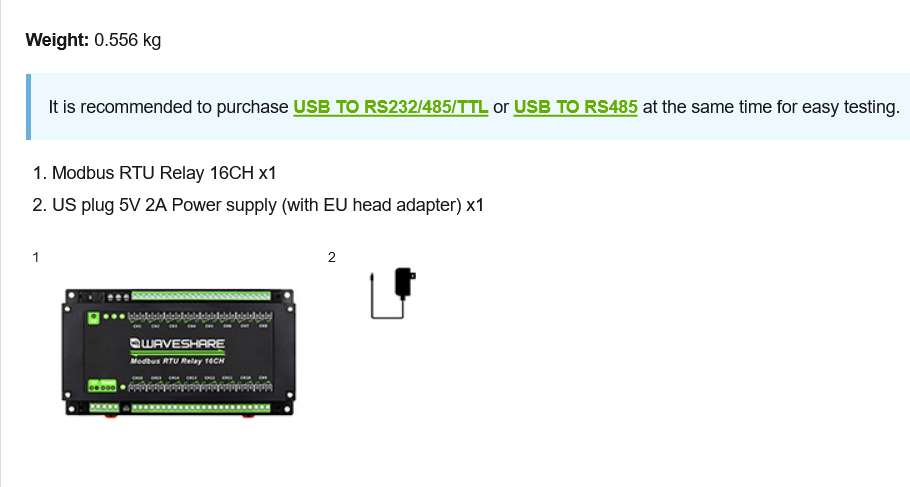

商品內容：

- Modbus RTU Relay 16CH × 1
- 電源（美規 5V 2A 外徑5.5 內徑2.1） × 1

建議同時購買 USB TO RS232/485/TTL 或 USB TO RS485，方便測試

微雪電子 Modbus 繼電器比較表

商品型號	Modbus POE ETH Relay	Modbus POE ETH Relay (B)	Modbus POE ETH Relay 30CH	Modbus RTU Relay	Modbus RTU Relay (B)	Modbus RTU Relay (D)	Modbus RTU Relay 16CH	Modbus RTU Relay 32CH
SKU	24964	27876	27928	17497	25739	26517	24921	25140
參考售價	1368	1588	2368	1238	1238	1288	1588	2188
商品圖片
通訊参數
通訊介面	乙太網路埠 (支援 PoE)			RS485 介面
通訊波特率	–			4800，9600，19200，38400，57600，115200，128000，256000 (可設定)
預設通訊格式	–			9600，N，8，1
通訊協議	TCP/UDP/MQTT			RS485 協議
Modbus 協議	Modbus RTU 協議或 Modbus TCP 協議			Modbus RTU 協議
設備地址	不可設定，透過 IP 地址識別設備			1~255 (可設定，支援並聯多個)
IO 控制介面
輸出控制 (DO)	8 路繼電器		30 路繼電器	8 路繼電器			16 路繼電器	32 路繼電器
繼電器類型	一常開、一常關
繼電器連接負載	≤10A 250V AC 或 ≤10A 30V DC
輸入控制 (DI)	–	8 路輸入	–	–	–	8 路輸入	–	–
數位輸入範圍	–	5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦	–	–	–	5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦	–	–
其他参數
供電方式	PoE 網路埠，DC 5.5*2.1 電源介面或接線端子			DC 5.5*2.1 電源介面或接線端子
供電範圍	7~36V 寬電壓			5V	7~36V 寬電壓		5V	7~36V 寬電壓
外形尺寸mm	145×90×40	175×90×40	300×110×60	145×90×40		175×90×40	200×110×60	300×110×60
安装方式	標準 DIN 35mm 導軌安裝或螺絲孔掛壁安裝
