Jetson Nano 5G 通訊擴充模組(相容 4G/3G, GNSS定位)

NT$ 9,180 (含稅)

You Save: NT$ 360 (4%)



支援 5G/4G/3G 通信和GNSS定位功能

核心模組採用 SIMCom SIM8202G-M2

支援 5G NSA 和 SA 組網，網速高達 4Gbps 下載和 500Mbps 上傳

內建 M2 封裝標準介面，可相容 2.4G 或 5G 的 M2 封裝通訊模組

內建 USB 3.1 、聲音、SIM 卡槽等介面，

提供完善腳本及開發者資料

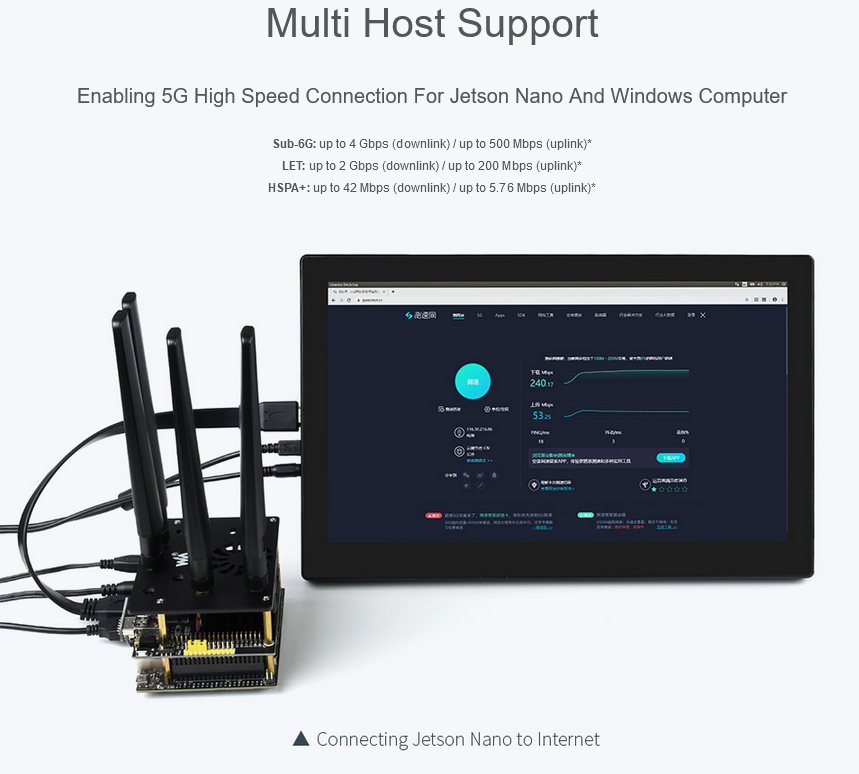

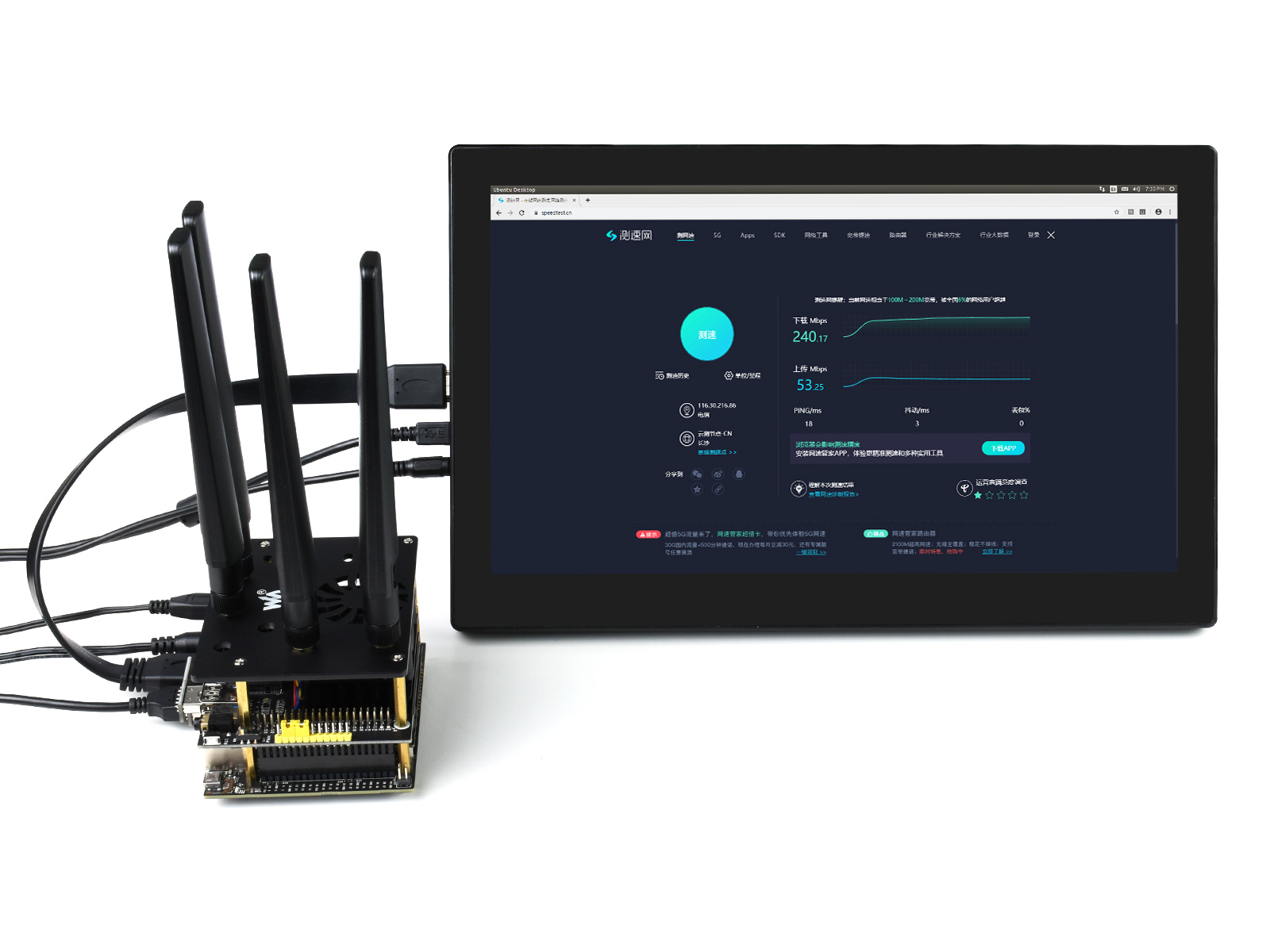

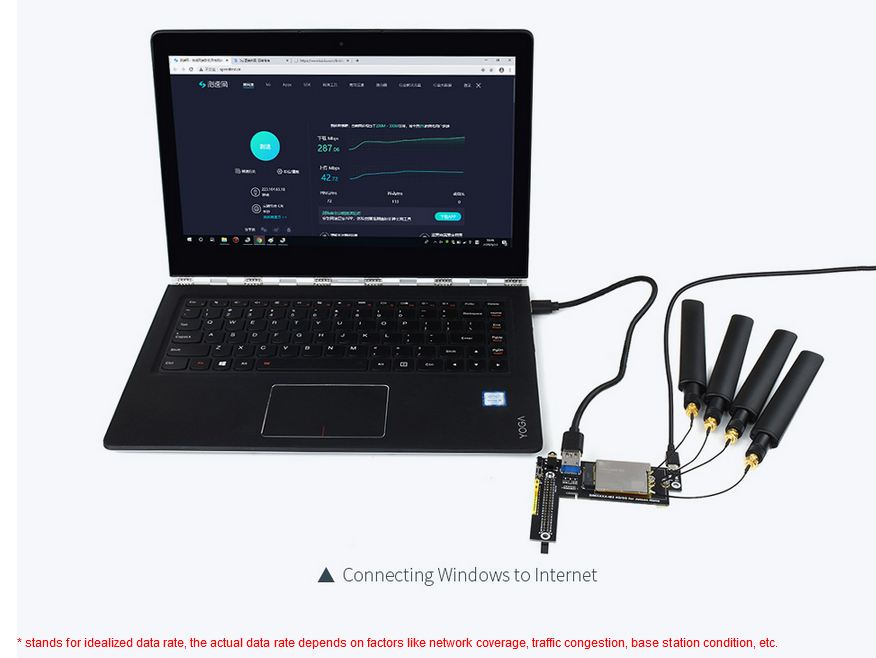

可連接 Jetson Nano 或桌機進行 5G 高速上網

售價含稅，隨貨附發票

保固1年

禁止出口至伊朗、朝鮮、古巴、蘇丹、敘利亞

1 件庫存

1 × Intel雙頻無線網卡(AC 8265, 相容Jetson Nano)

3 件庫存

NT$ 720 (含稅)
1 × Jetson Nano PWM 散熱風扇(風速可調整)

8 件庫存

NT$ 98 (含稅)
1 × Nvidia Jetson Nano 電源(美規, 5V, 4A)

預計10天可以出貨

NT$ 298 (含稅)
貨號: MYG-20255 分類: , 標籤: , , , , , , ,

描述

Print Friendly, PDF & Email

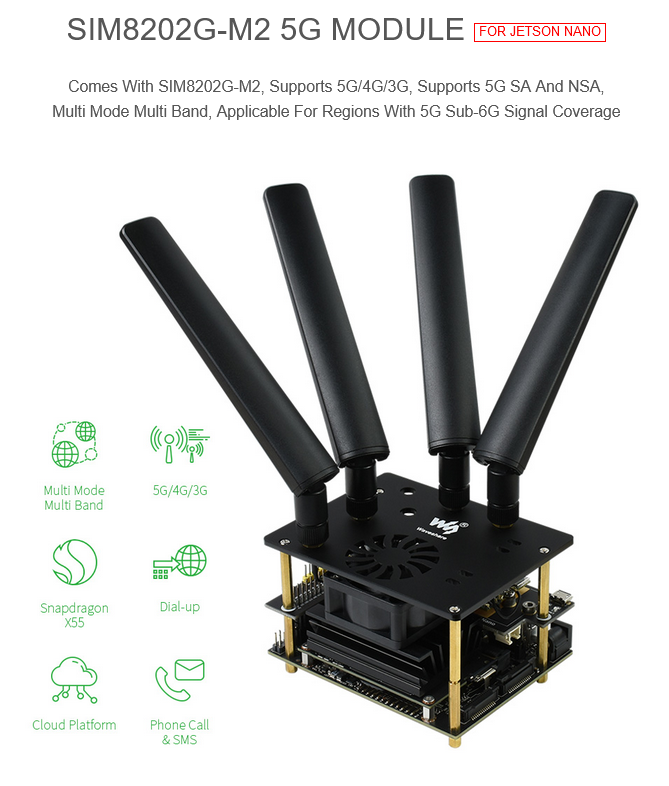

Jetson Nano 5G 通訊擴充模組(相容 4G/3G, GNSS定位)

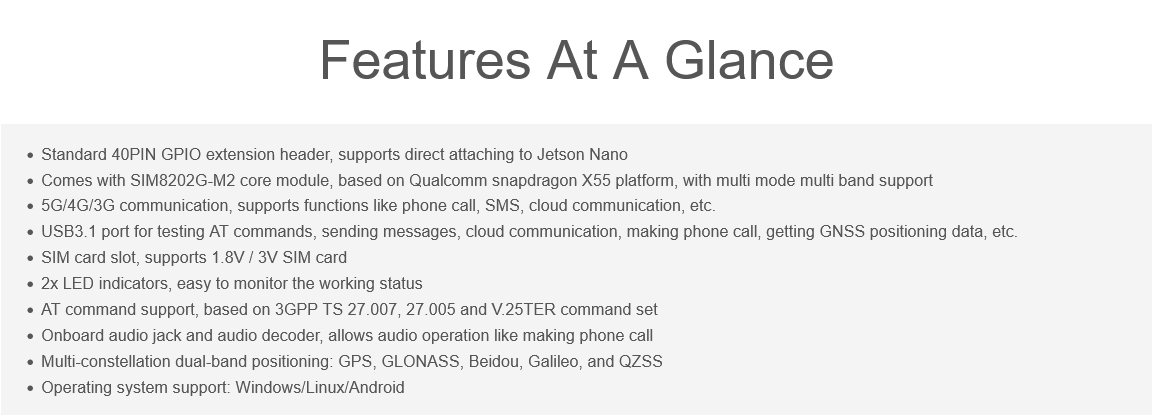

商品特性：

    • 內建 Jetson Nano GPIO 插座，輕鬆連接 Jetson Nano
    • 搭配 SIM8202G-M2 核心模組，基於高通驍龍 X55 平台，支援 5G NSA 和 SA 組網，支援多模多頻段
    • 支援 5G/4G/3G 多種模式上網，可打電話、發簡訊、雲端通訊等
    • 內建 USB 3.1 介面，用於 測試 AT 指令、發簡訊、打電話、雲端通訊、取得GPS定位訊息等
    • 內建 SIM 卡插槽，支援 1.8V 和 3V SIM 卡
    • 內建 2 個 LED 指示燈，輕鬆查看模組運作狀態

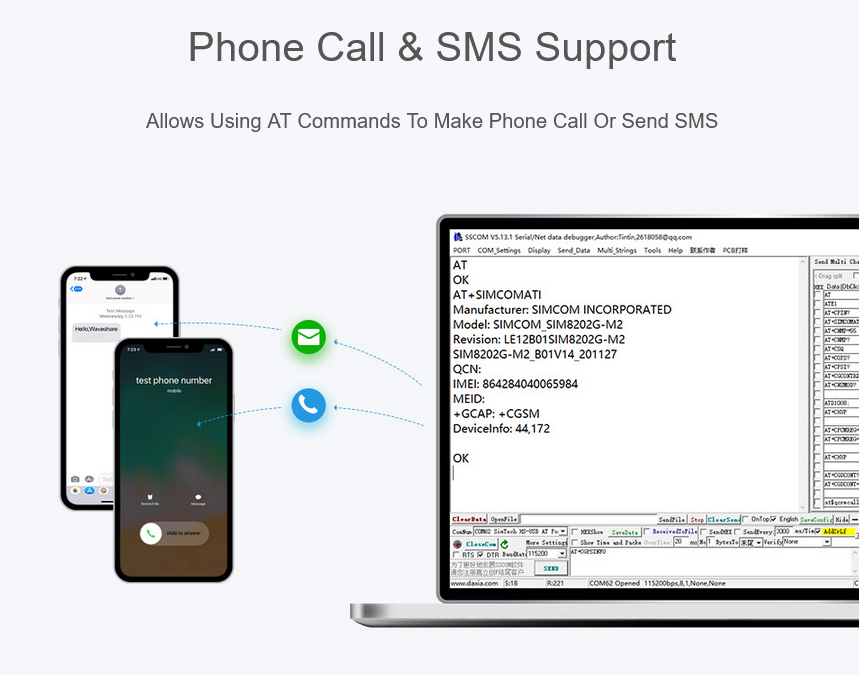

    • 支援 AT 指令控制(3GPP TS 27.007, 27.005 和 V.25TER 指令集)
    • 內建聲音連接孔和聲音解碼晶片，用於撥打電話等語音操作
    • 支援 GPS、北斗、Glonass、伽利略和QZSS定位
    • 支援 Windows / Linux / Android 等操作系統

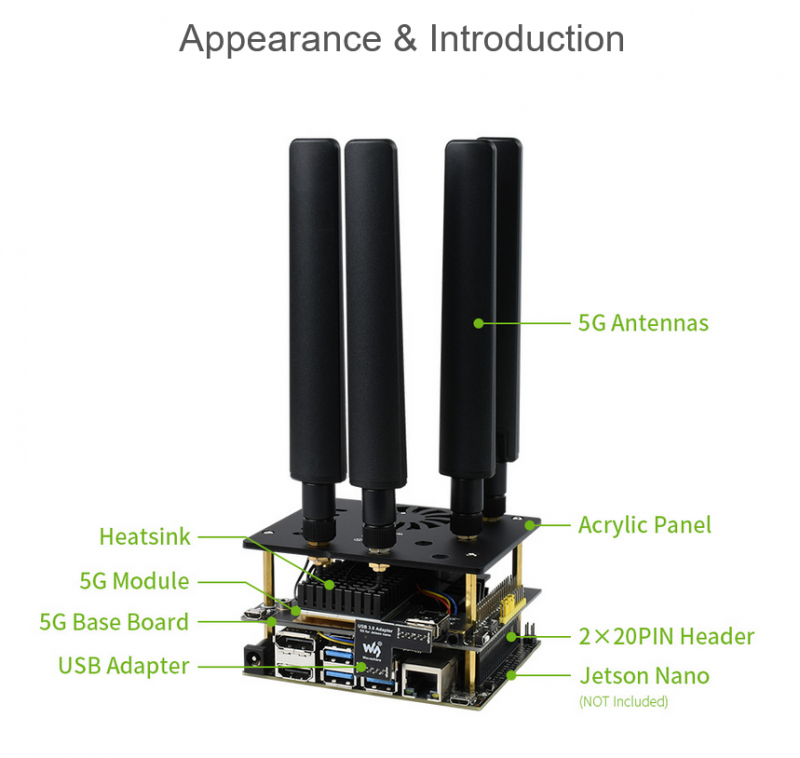

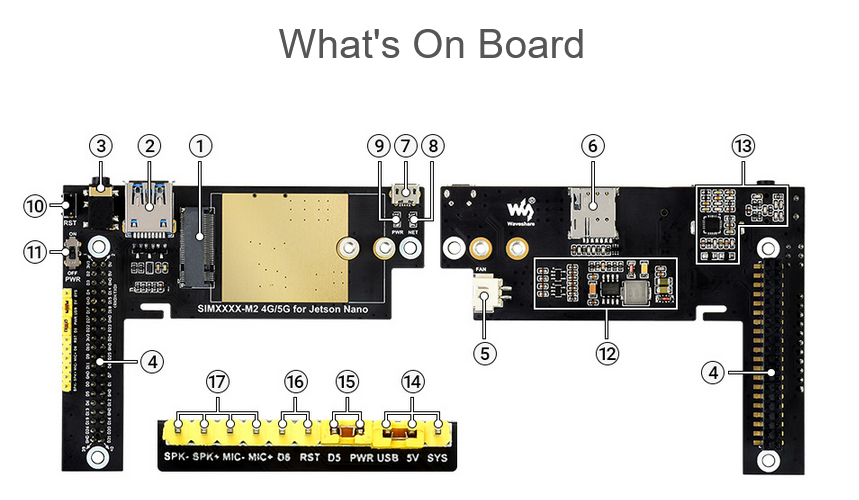

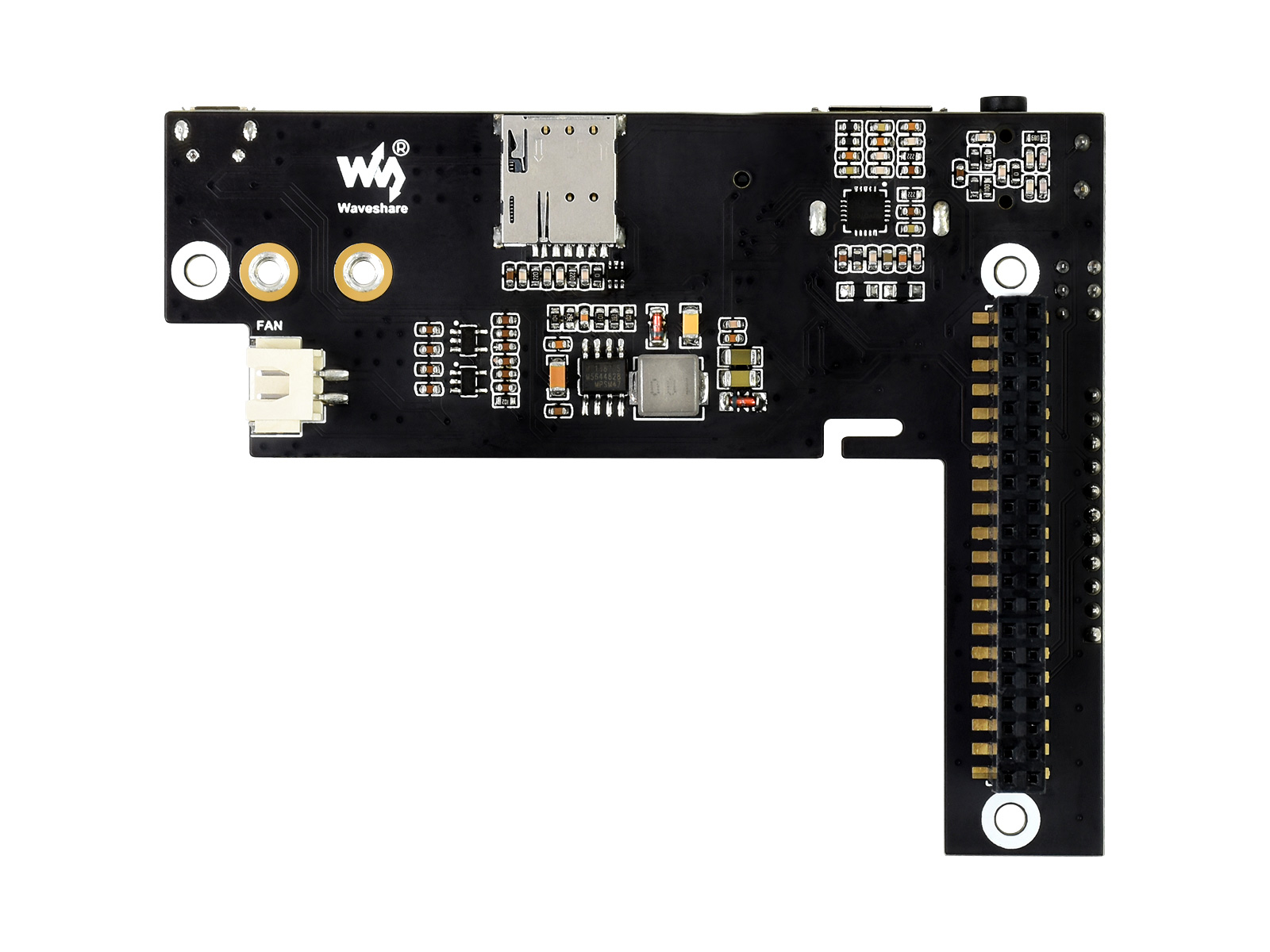

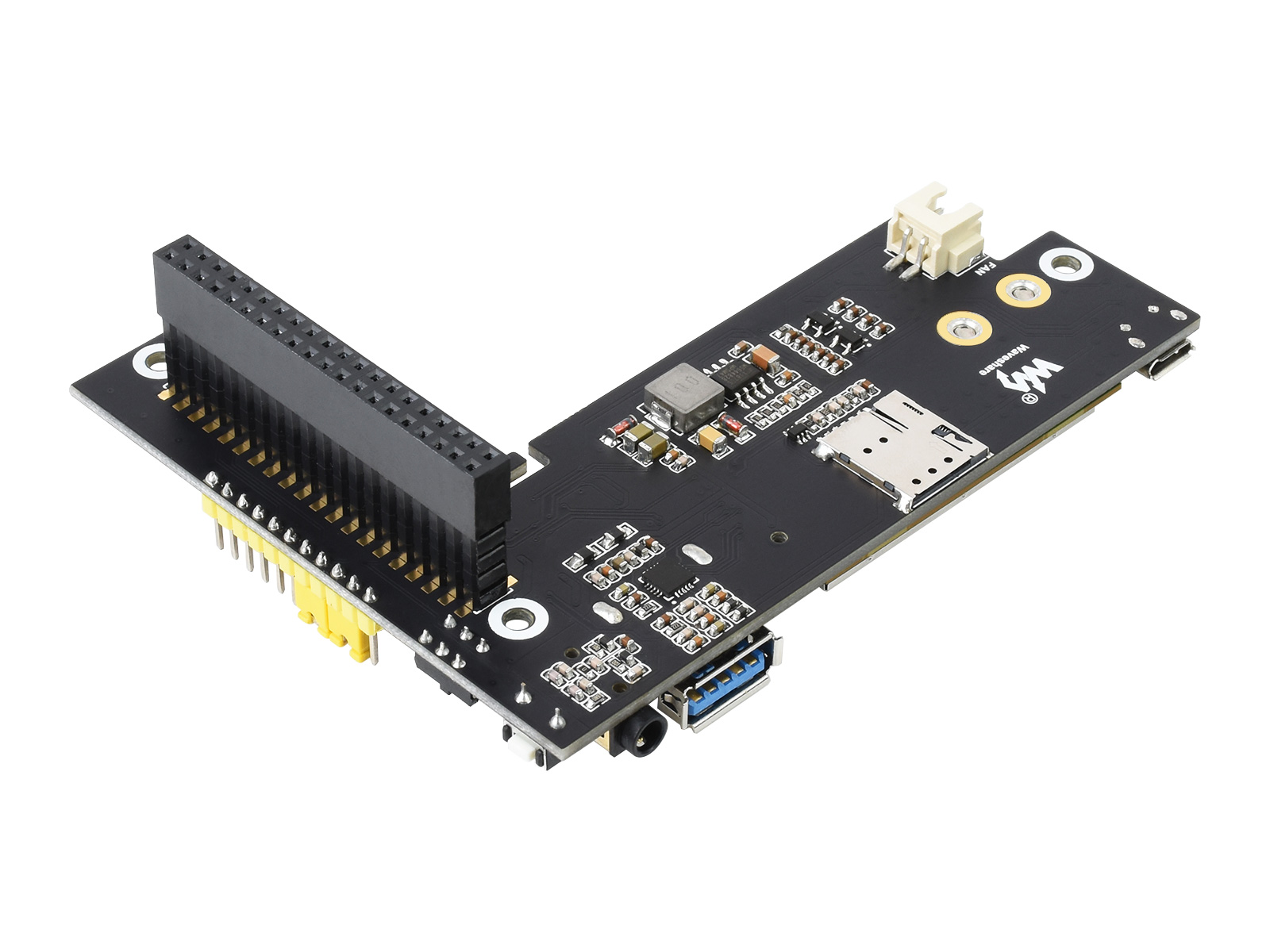

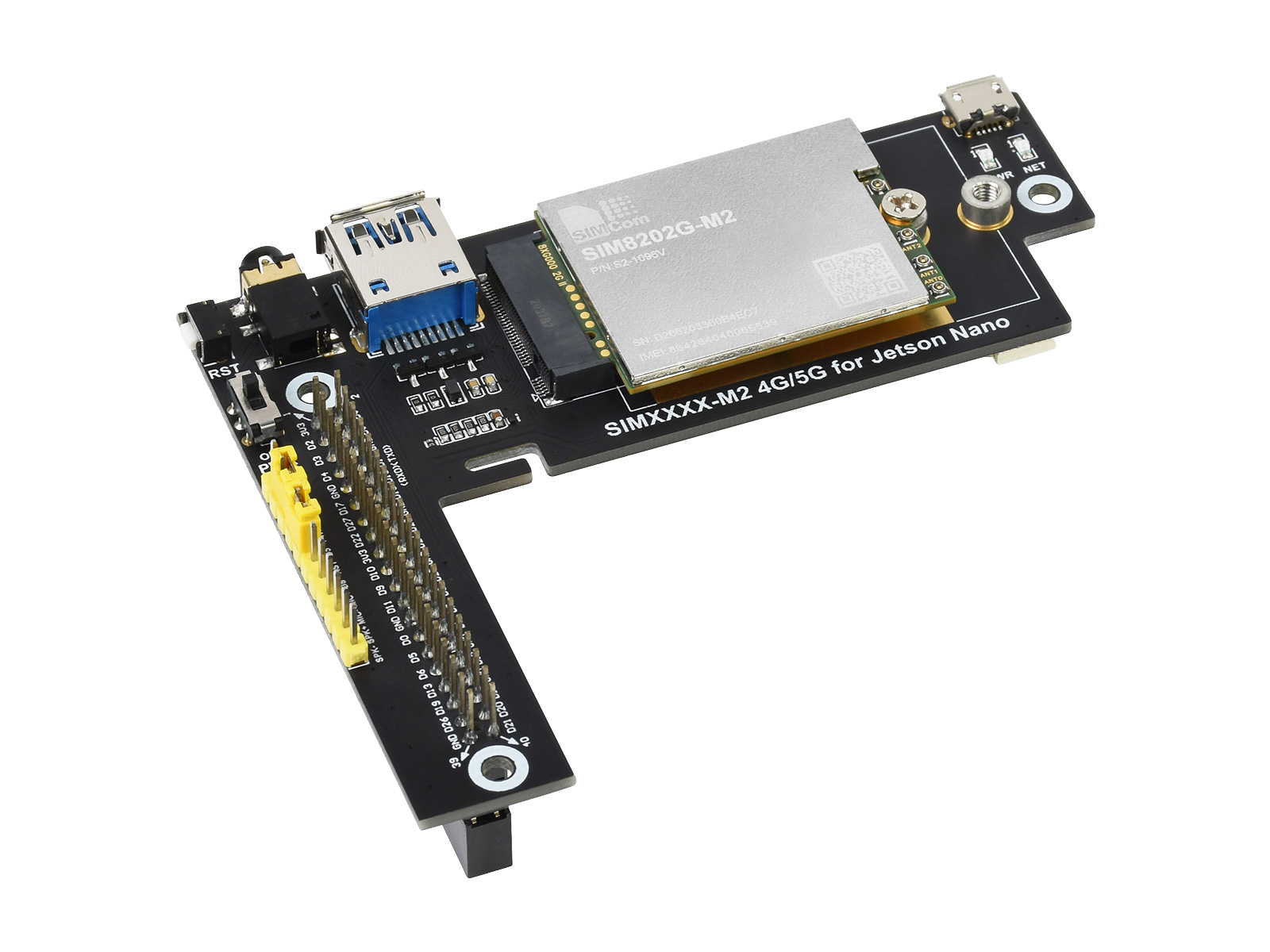

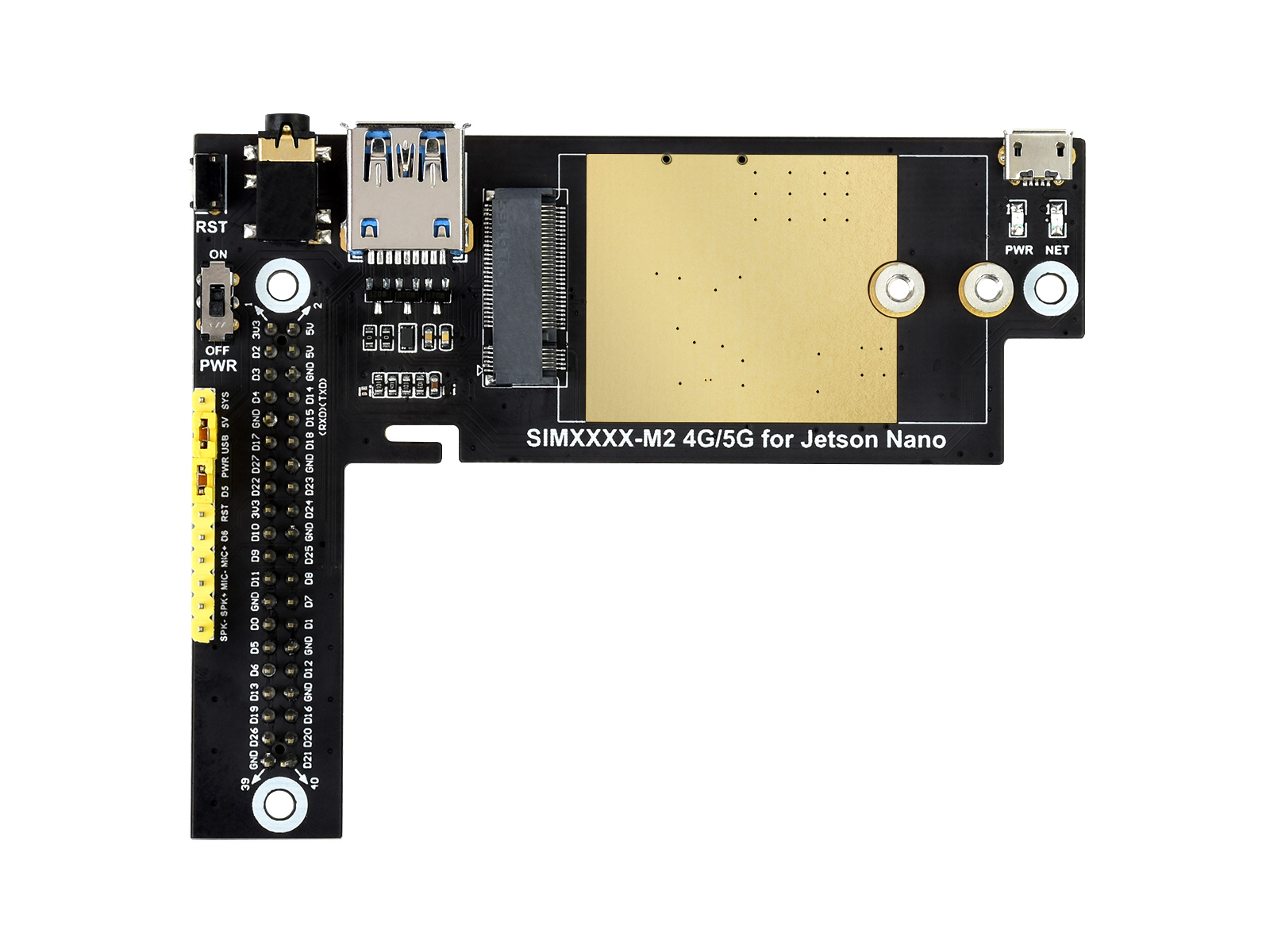

    • 模組配置簡介：(如資源配置圖)
      1. M.2 介面：相容 SIM8200EA-M2 和 SIM8202G-M2
      2. USB 3.1 介面：可連接桌機或 Jetson Nano
      3. 3.5mm 耳機/麥克風插孔
      4. 40PIN GPIO 插座：連接 Jetson Nano
      5. 風扇介面：連接 5V 散熱風扇
      6. Nano SIM 卡插槽：支援1.8V和3V SIM 卡
      7. 5V 3A 供電介面
      8. 網路指示燈
      9. 電源指示燈
      10. 重置開關
      11. 電源開關
      12. 電源電路
      13. 聲音驅動電路
      14. 供電選擇短路夾
        • 5V – SYS：透過 Jetson Nano 的 40PIN GPIO 供電
        • 5V – USB：透過供電介面外接 5V 3A 電源供電
      15. 模組開關機針腳啟動短路夾
        • PWR – D5：預設接上，可使用 Jetson Nano 的 D5 控制模組開關機
      16. 模組重置針腳啟動短路夾
        • RST – D6：預設不接，接上可以使用 Jetson Nano 的 D6 控制模組重置
      17. 聲音輸入輸出針腳
        • MIC+/MIC-：連接外部麥克風
        • SPK+/SPK-：接外部喇叭

相關資料：(含以下文件)

    • 使用手册
    • 電路圖
    • 範例程式原始碼

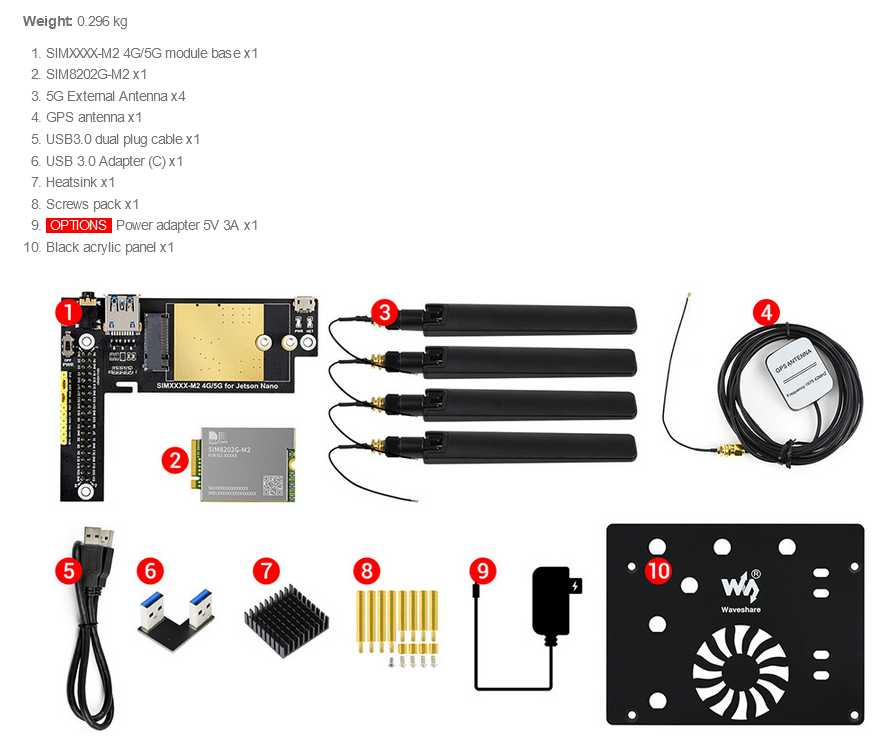

商品內容：

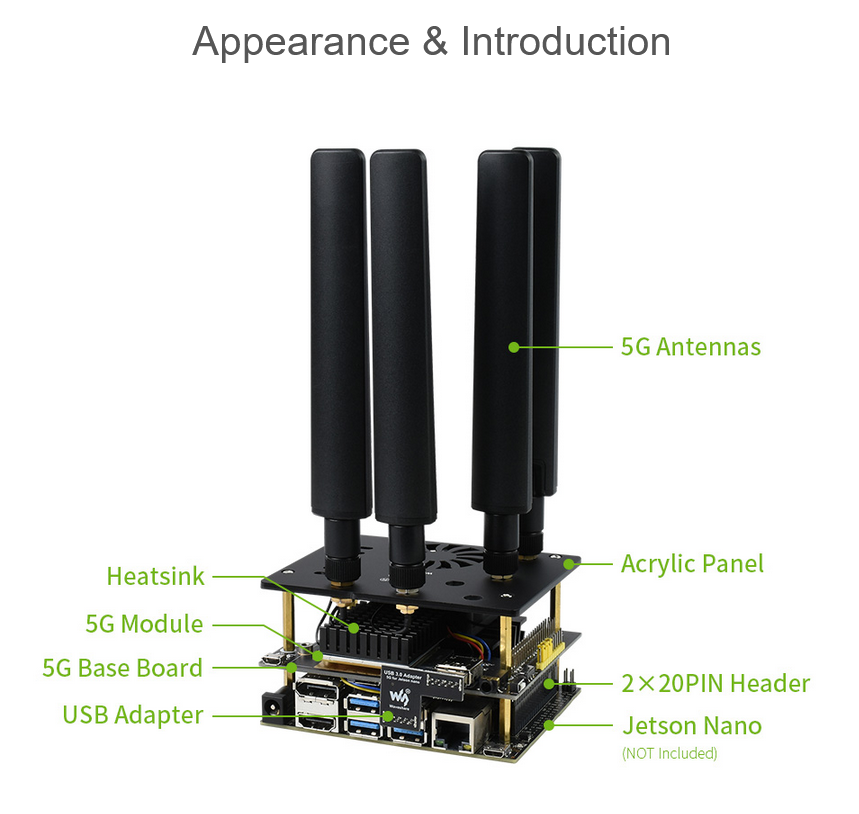

    1. SIM8202G-M2 5G for Jetson Nano × 1
    2. SIM8202G-M2 × 1
    3. 5G 天線 × 4
    4. GPS 天線 × 1
    5. usb3.0 資料傳輸線(公對公) × 1
    6. USB 3.0 Adapter (C) × 1
    7. 散熱片 × 1
    8. 螺絲包 × 1
    9. 5V 3A 電源 × 1
    10. Jetson Nano 黑色壓克力面板 × 1

商品評價

目前沒有評價。

搶先評價 “Jetson Nano 5G 通訊擴充模組(相容 4G/3G, GNSS定位)”
Print Friendly, PDF & Email

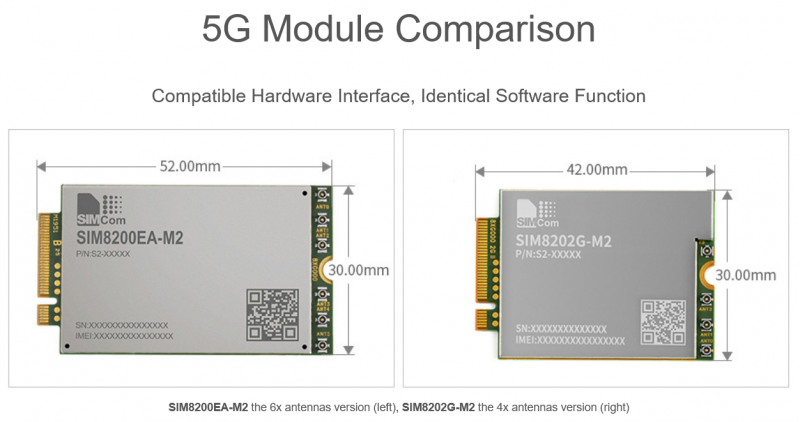

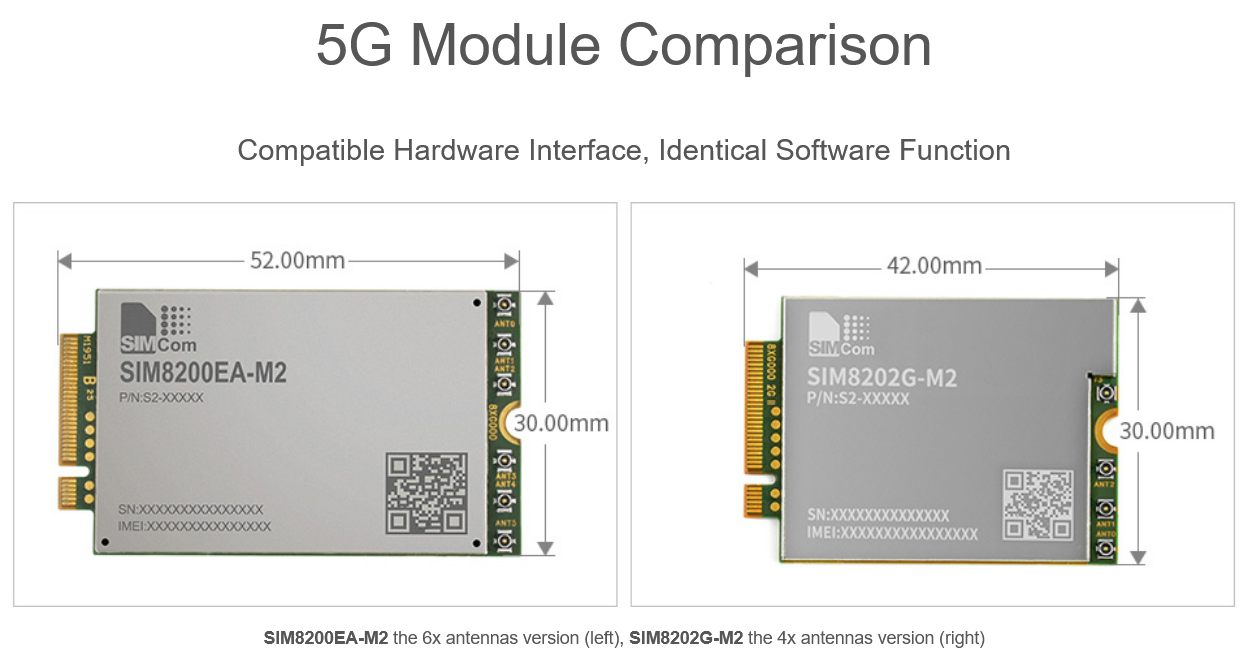

SIM8200EA-M2 SIM8202G-M2 SIM8262E-M2 SIM8262A-M2
5G 標準 3GPP R15 3GPP R16
晶片方案 高通驍龍 X55 高通驍龍 X62

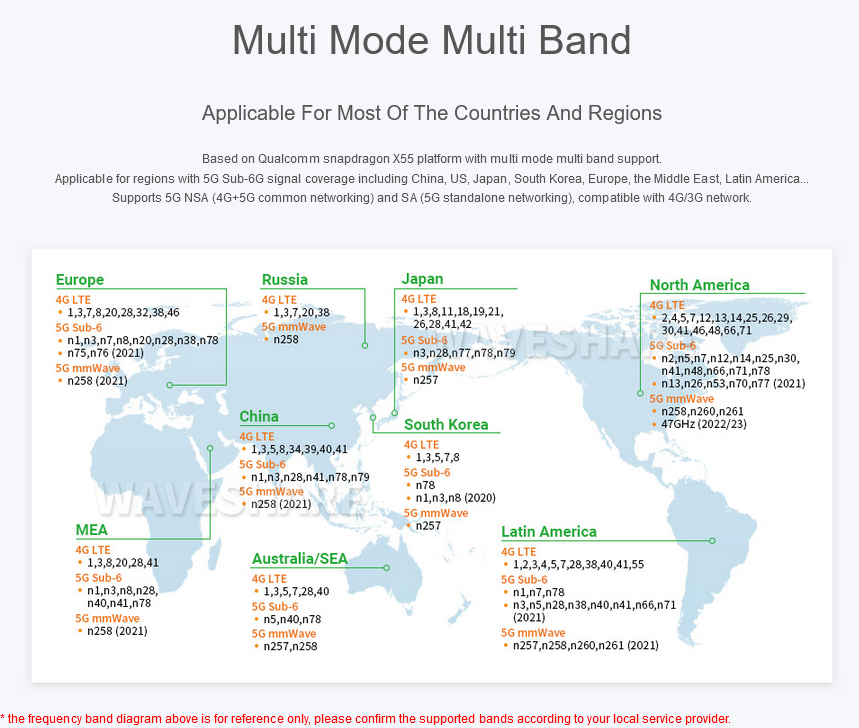

工作頻段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n78 n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B2, B4, B5
GNSS GPS、GLONASS、北斗、伽利略和 QZSS
資料傳輸
Sub-6G 2.4 Gbps (DL)  /  500 Mbps (UL)
LTE 1 Gbps (DL)  /  200 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
軟體功能
操作系統 Windows/Linux/Android

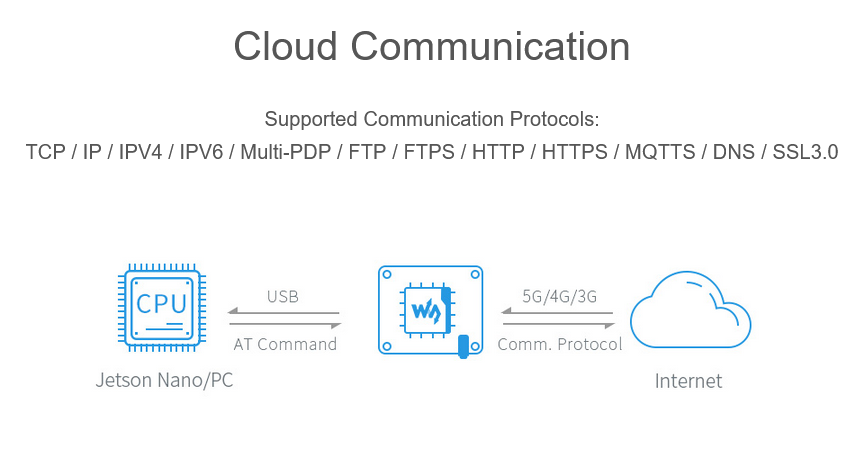

通訊協定 TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
撥號上網 RNDIS、NDIS、PPP、MBIM
簡訊(SMS) 支援 MT、MO、CB、Text、PDU
硬體升級 支援透過 USB 介面進行硬體升級
硬體說明
SIM卡 1.8V/2.95V
天線介面 用於 3G/4G/5G/GNSS
6 × IPEX-4 介面 4 × IPEX-4 介面
供電電壓 3.135~4.4V
外型封裝 M.2
產品尺寸 52.0 × 30.0 × 2.3mm 42.0 × 30.0 × 2.3mm
工作温度 -30℃ ~ +70℃
應用場景
適用地區 中美日韓、歐洲、中東、美洲 除美洲外的其他地區 美洲
適用地區僅供參考，實際以當地電信商網路覆蓋和支援的頻段選擇合適的模組

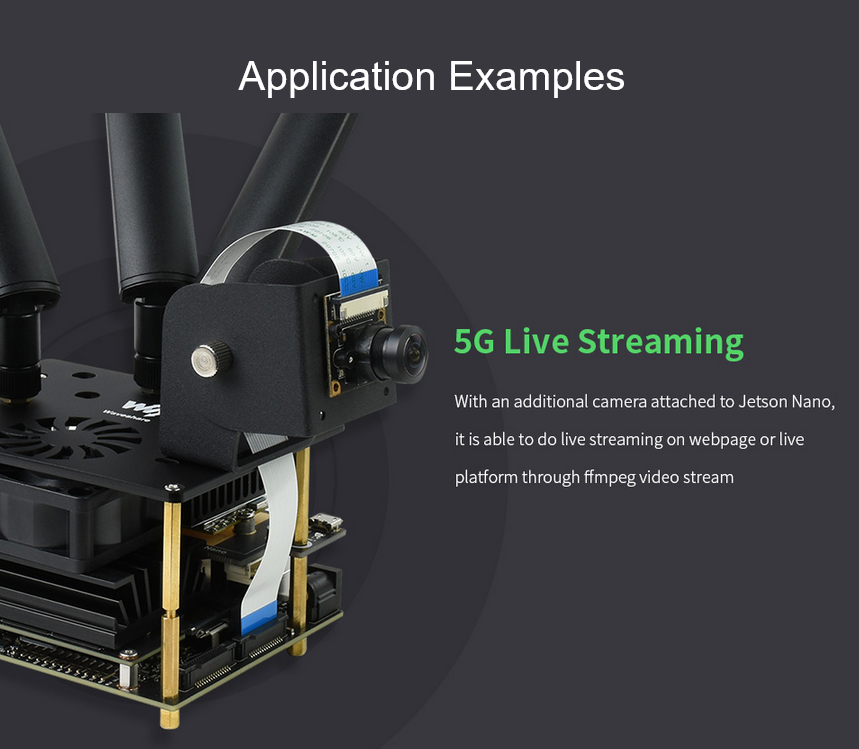

典型應用 CPE, 無人機, 視訊直播, 遠端醫療, 智慧安防
Print Friendly, PDF & Email

Mini PCIe 搭配 4G 模组比較表

模組型號
SIM7600G-H-PCIE
EG25-G mPCIe
圖片 工業級 5G CPE 無線路由器多模多頻段 工業級 5G CPE 無線路由器多模多頻段
工作頻段
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28
LTE-TDD B34, B38, B39, B40, B41 B38, B39, B40, B41
WCDMA B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
資料傳輸
LTE-FDD 150 Mbps (DL) / 50 Mbps (UL)
LTE-TDD 130 Mbps(DL) / 35 Mbps(UL) 130 Mbps(DL) / 30 Mbps(UL)
HSPA+ 42 Mbps (DL) / 5.76 Mbps (UL)
WCDMA 384 Kbps (DL) / 384 Kbps (UL)
EDGE 236.8 Kbps (DL) / 236.8 Kbps (UL) 296 Kbps (DL) / 236.8 Kbps (UL)
GPRS 85.6 Kbps (DL) / 85.6 Kbps (UL) 107 Kbps (DL) / 85.6 Kbps (UL)
軟體功能
操作系統 Windows / Linux / Android
通訊協議 TCP, IP, IPV4, IPV6, 多 PDP, FTP, FTPS, HTTP, HTTPS, DNS TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS,
FTPS, SMTPS, SSL, MMS, FILE
簡訊 (SMS) 支援 MT, MO, CB, Text, PDU
韌體升級 支援通過 FOTA / USB 介面進行韌體升級 支援通過 DFOTA / USB 介面進行韌體升級
硬體說明
SIM卡 1.8V / 3.0V
天線介面 IPEX 1 代介面 (LTE 主天線 + LTE 分集天線 + GNSS 天線)
供電電壓 3V ~ 3.6V
外形封装 Mini-PCIe
產品尺寸 50.8 × 31.0 × 5.5 mm 51.0 × 30.0 × 4.9 mm
工作溫度 -40℃ ~ +80℃
應用場景
適用地區 全球通用

說明：4G 模組為選配項，以商品內容為準。此表為實測搭配的型號，若用於其他模組，需確認針腳相容性，以實測為準。
