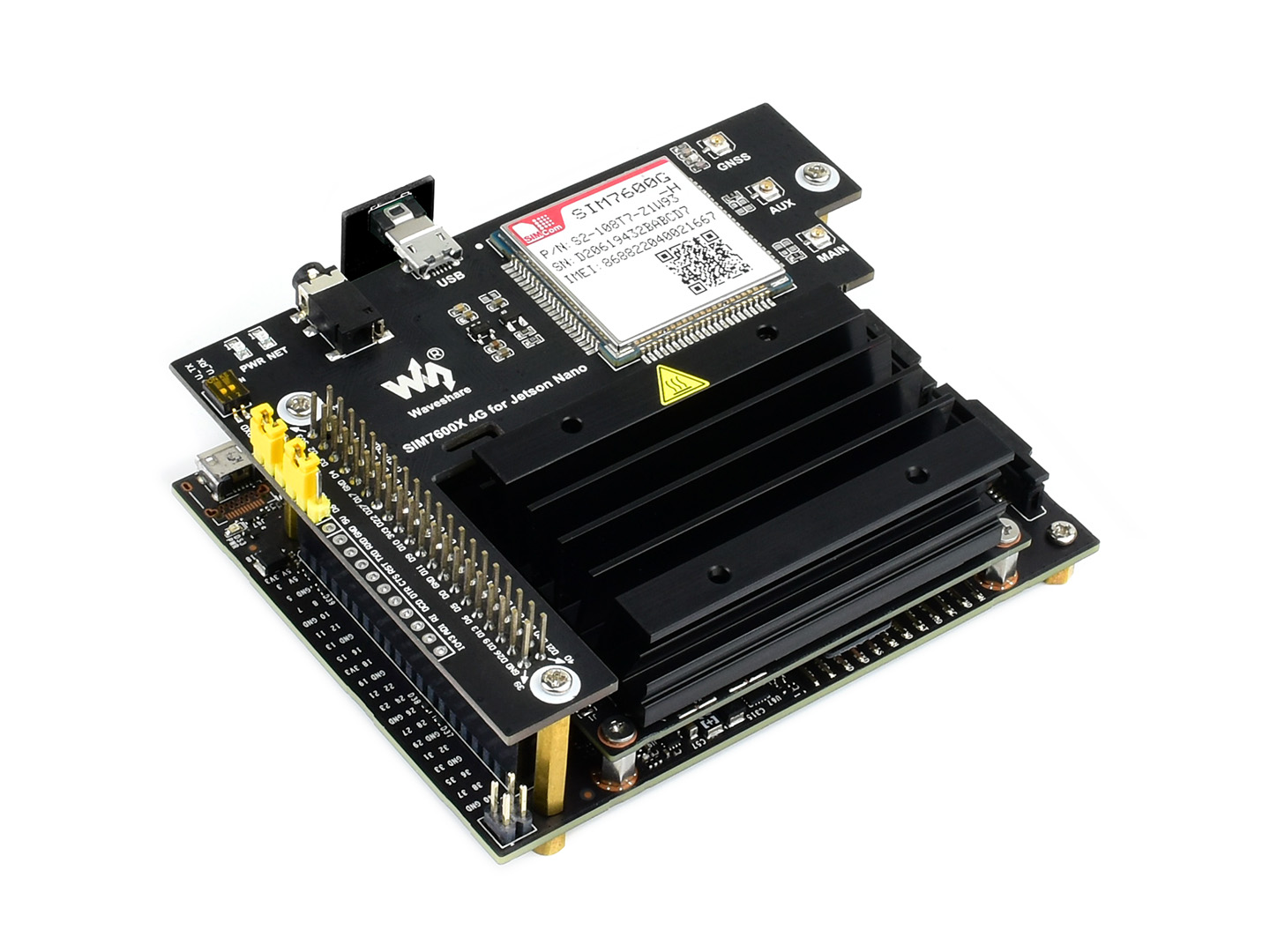

Jetson Nano 4G 擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位)

Name: Jetson Nano 4G 擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位)
SKU: MYG-17729
Price: 2180 TWD
Availability: OutOfStock

NT$ 2,180 (含稅)

You Save: NT$ 208 (9%)

支援4G/3G/2G通信和GNSS定位功能，具全球通用、LTE CAT4 、低功率等特點，輕鬆實現4G高速上網、無線通信、遠端監控視訊、撥打電話、發送簡訊、全球定位等應用。

售價含稅，隨貨附發票

保固3個月

禁止出口至伊朗、朝鮮、古巴、蘇丹、敘利亞

已售完

貨號: MYG-17729 分類: 0.1 Nvidia Jetson Nano 專區, A. 5G/4G/3G/WIFI/Blue Tooth 無線通訊模組標籤: 2G, 3G, 4G, GNSS, Jetson, Nano, Nvidia, SIM7600G

描述

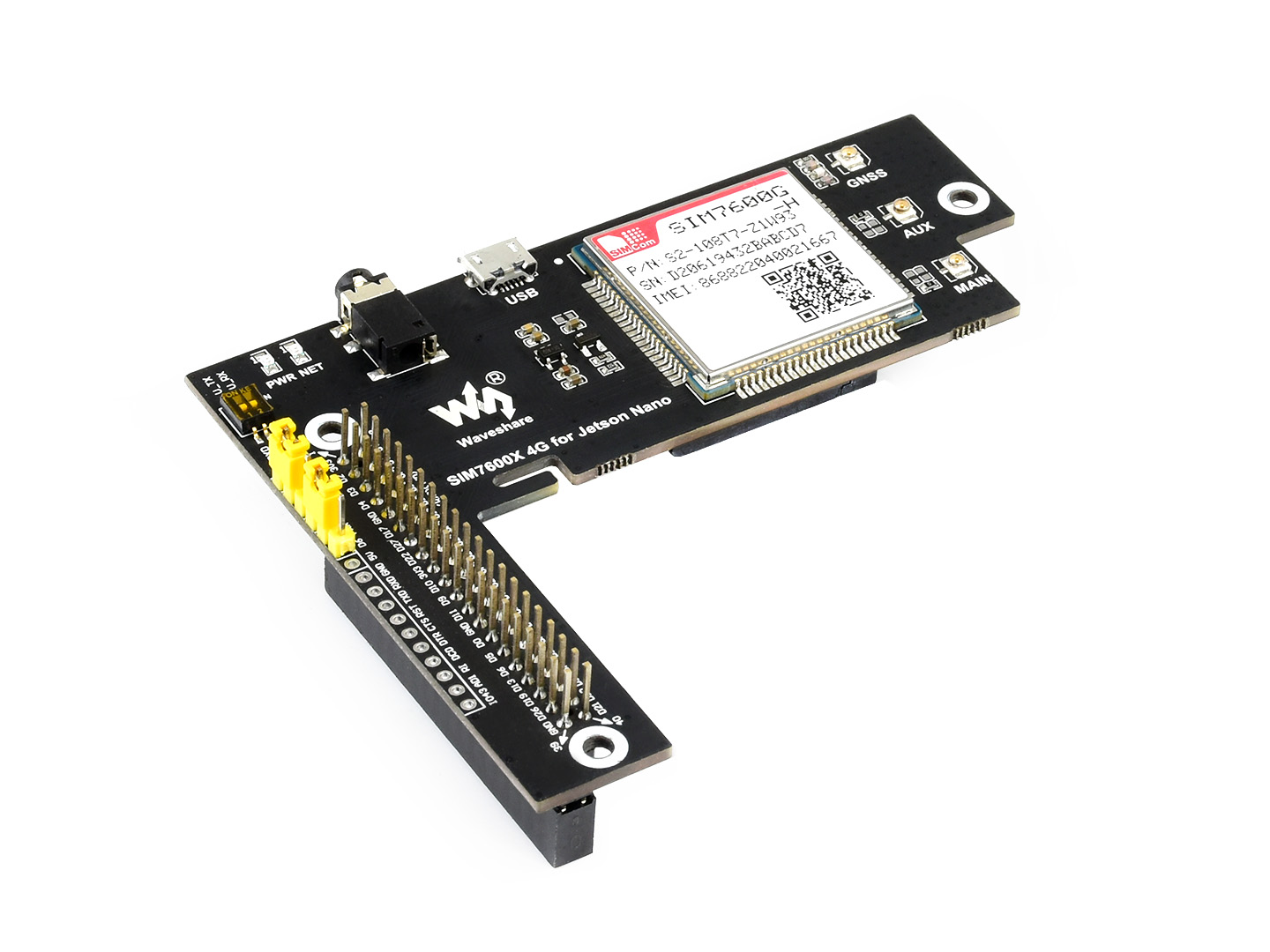

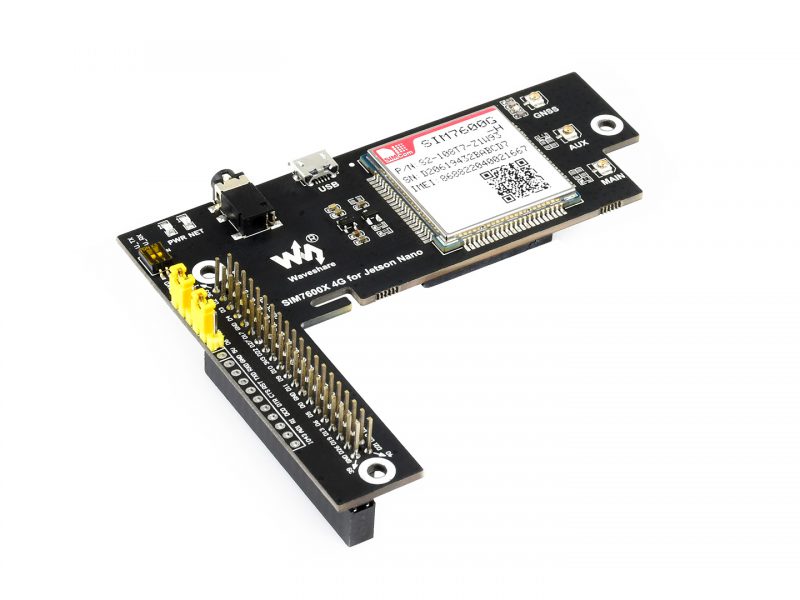

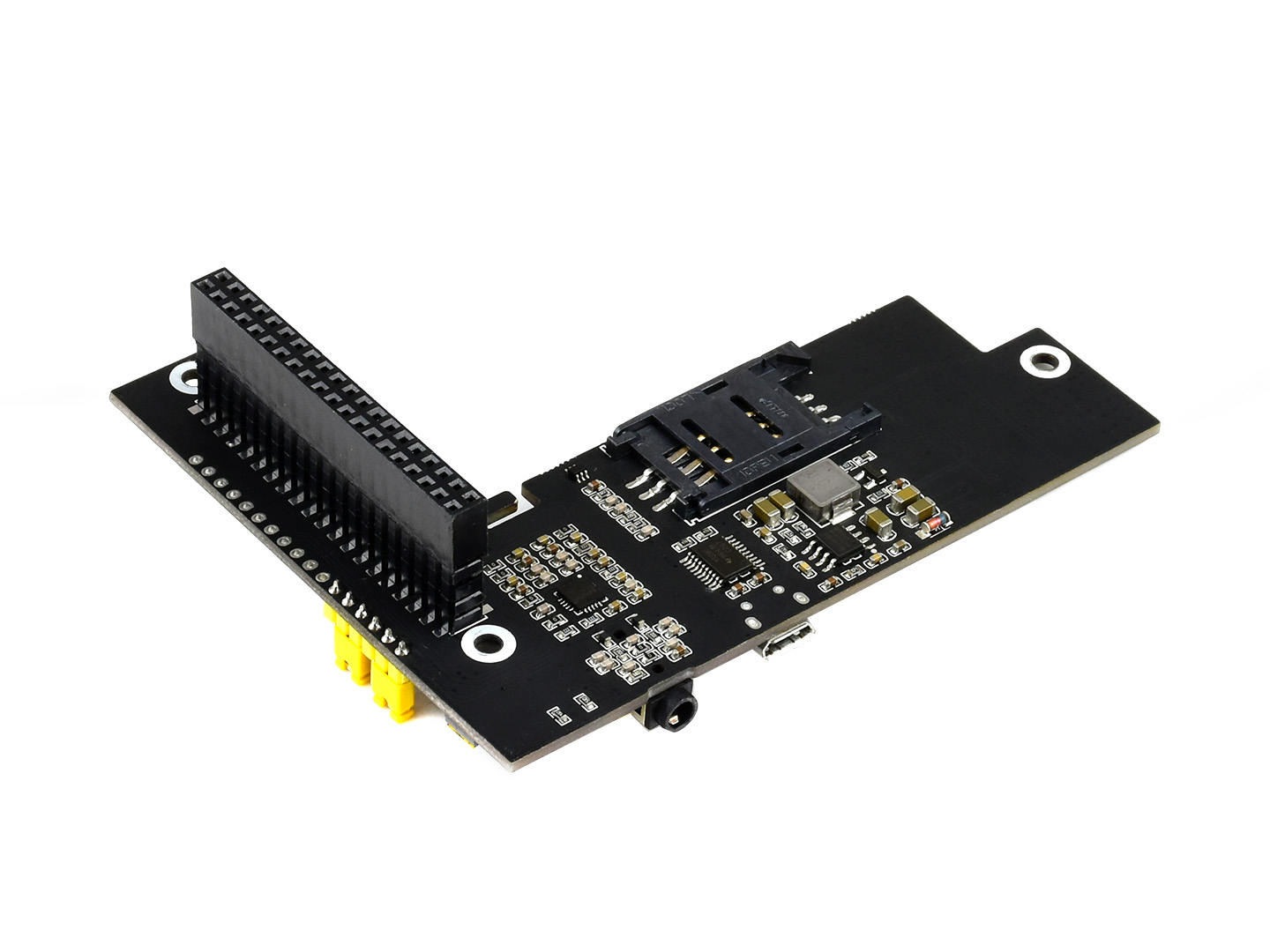

Jetson Nano 4G 擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位)

商品特性：

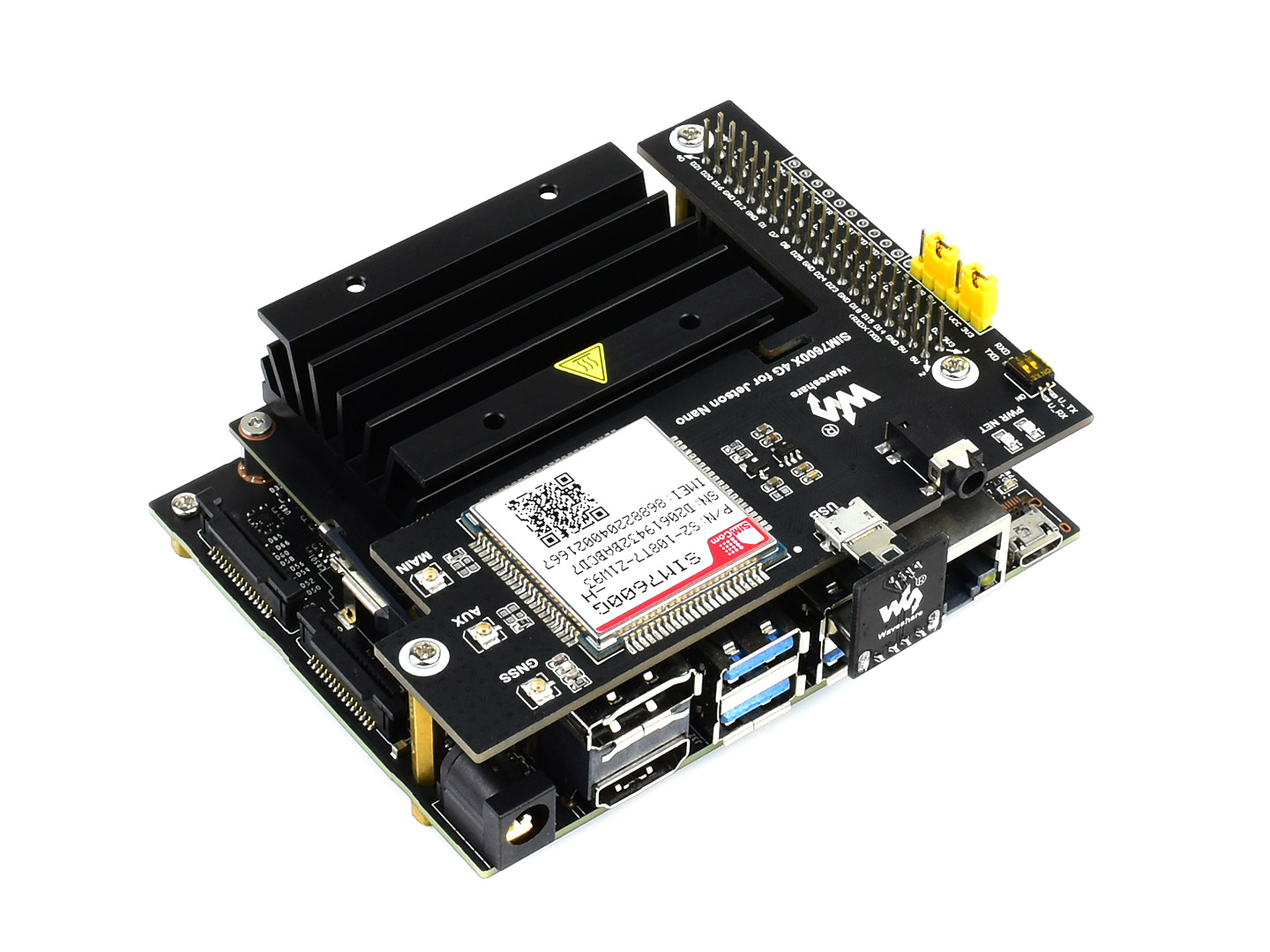

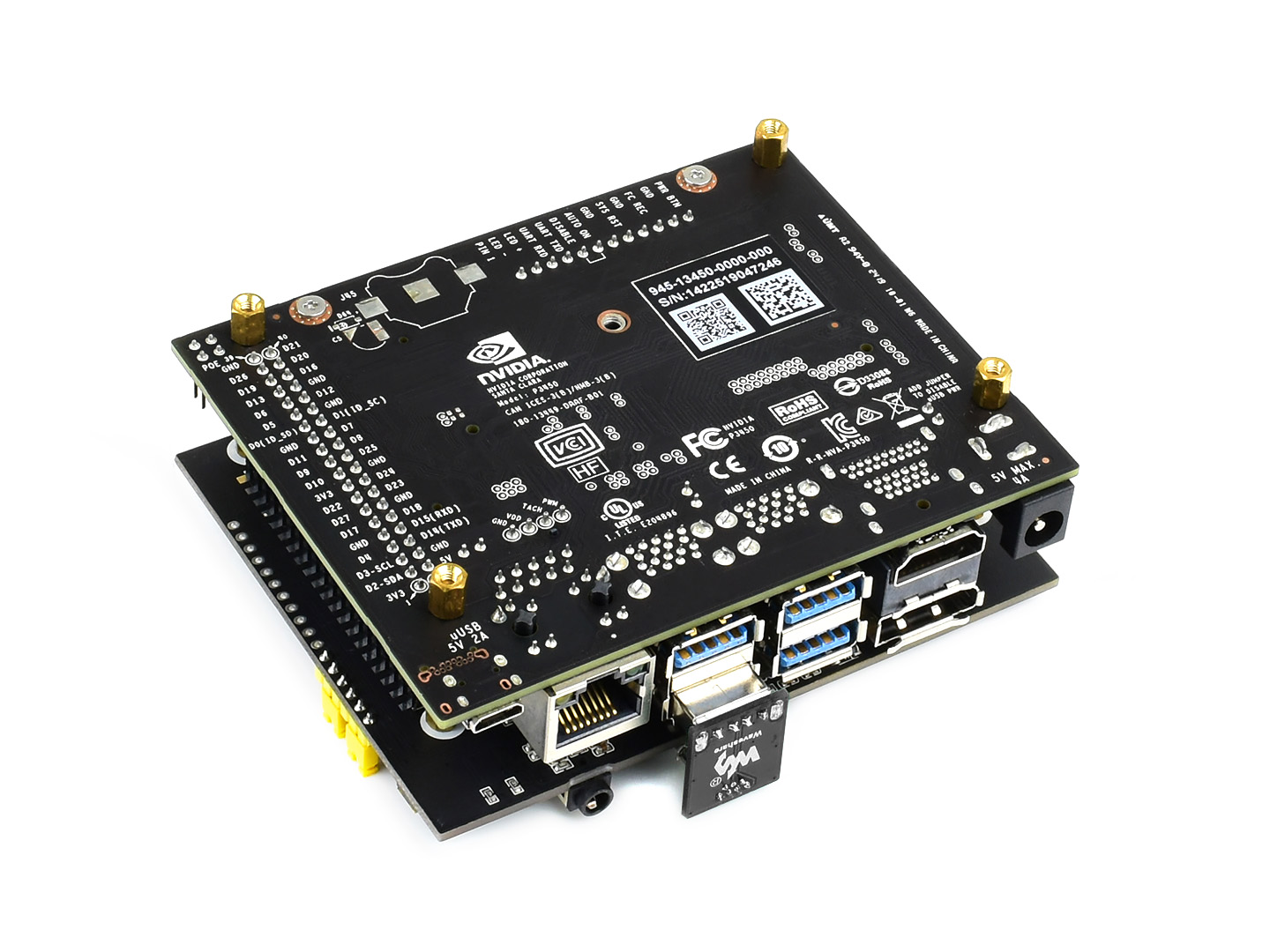

配置Jetson Nano GPIO 插座，輕鬆連接Jetson Nano
支援撥號上網、電話、簡訊、郵件、TCP、UDP、DTMF、HTTP、FTP等功能
支援GPS、北斗、Glonass、LBS定位
配置USB埠，用於AT指令測試、取得GPS定位訊息
導出UART模組等控制連接埠，輕鬆連接Arduino/STM32等主機板
配置SIM卡插槽，支援1.8V和3V SIM卡
配置3.5mm聲音連接孔，附耳機及麥克風功能，可用於雙向通話
配置2個LED指示燈，輕鬆查看模組運作狀態
配置電位轉換電路，可透過跳線帽切換3.3V/5V工作電位
支援波特率範圍：300bps~4Mbps(預設115200bps)
支援自動識別波特率(9600bps~115200bps)
支援AT指令控制(3GPP TS 27.007, 27.005和V.25TER指令集)
支援SIM應用工具包： SAT等級3, GSM 11.14 Release 99, USAT
提供完整使用手冊及範例程式(Raspberry/Jetson Nano/Arduino/STM32等)

4G/3G/2G參數：

	LTE	WCDMA / TD-SCDMA / CDMA 2000			EDGE	GSM/GPRS
支援頻段
支援頻段	SIM7600G-H： LTE-TDD B34/B38/B39/B40/B41 LTE-FDD B1/B2/B3/B4/B5/B7/B8 /B12/B13/B18/B19/B20 /B25/B26/B28/B66	SIM7600G-H： UMTS/HSDPA/HSPA+ B1/B2/B4/B5/B6/B8/B19			SIM7600G-H： GSM/GPRS/EDGE 850/900/1800/1900MH
通信系統	4G	3G			2.5G	2G
發射功率	0.25W				0.5W@EGSM900 0.4W@DCS1800	2W@GSM900 1W@DCS1800
資料傳輸	LTE CAT 4 -上傳≤50 Mbps -下載≤150 Mbps	UMTS -上傳≤384Kbps -下載≤384Kbps HSPA+ -上傳≤5.76Mbps -下載≤42Mbps	TD-SCDMA -上傳 ≤128Kbps -下載 ≤384Kbps TD-HSDPA /HSUPA -上傳 ≤2.2Mbps -下載 ≤2.8Mbps	CDMA 2000/EVDO -上傳 ≤1.8Mbps -下載 ≤3.1Mbps	EDGE -上傳 ≤236.8kbps -下載 ≤236.8kbps	GPRS -上傳 ≤85.6kbps -下載 ≤85.6kbps
支援SIM卡	SIM卡 (需另購)
適用地區	SIM7600G-H：支援全球頻段4G/3G/2G, 全球通用

GNSS參數：
- 接收
  - 16通道
  - C/A Code
- 靈敏度
  - 追蹤：-159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)
  - 冷啟動：-148 dBm
- 首次定位時間(開闊地)
  - 冷啟動：<35s
  - 熱啟動：<1s
- 簡訊(SMS)
  - 支援類型：MT、MO、CB、Text、PDU
  - 儲存設備：USIM卡和ME(默認)
- 聲音特性音频特性
  - 支援回音消除功能
  - 支援噪音抑制功能簡訊和聲音參數
供電電壓：5V
工作電壓：5V / 3.3V (可透過跳線帽切換)
工作溫度：-30°C ~ 80°C
儲存溫度：-45°C ~ 90°C

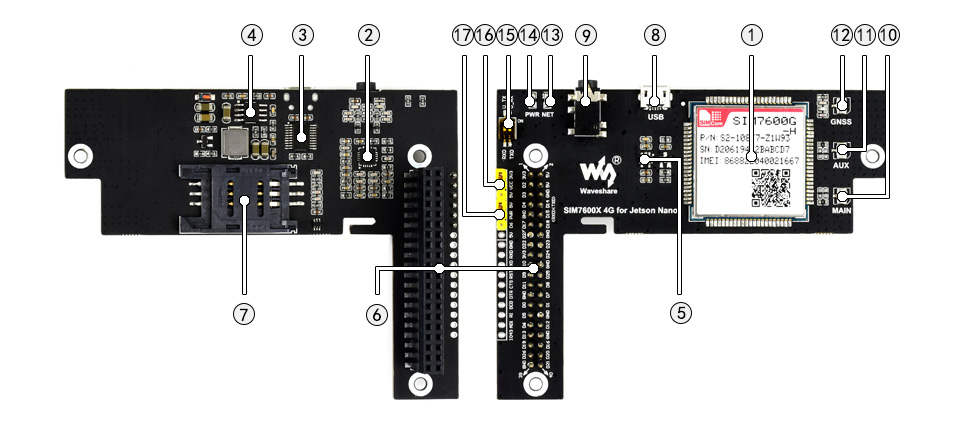

模組配置簡介：(如配置圖)
1. SIM7600G-H模組
2. NAU8810聲音解碼晶片
3. TXS0108EPWR電位轉換晶片：可將3.3V/5V電位轉換成1.8V
4. MP1482電源晶片
5. RT9193-33電位轉換晶片
6. 40PIN GPIO插座
7. SIM卡插槽：支援1.8V和3V SIM卡
8. USB埠：測試AT指令、取得GPS定位訊息等
9. 3.5mm耳機/麥克風插孔
10. MAIN主天線連接埠
11. AUX辅助天線連接埠
12. GNSS天線連接埠
13. 網路狀態指示燈
14. 電源指示燈
15. UART選擇開關
  - ON：SIM7600模组的UART埠連接Jetson Nano
  - OFF：SIM7600模组的UART埠與Jetson Nano斷開
16. 工作電壓選擇
  VCCIO – 3.3V：工作電壓3.3V
  VCCIO – 5V ：工作電壓5V
17. PWR控制選擇
  PWR – 5V：SIM7600通電自動開機
  PWR – D6：SIM7600透過Jetson Nano的D6接腳控制開關機

相關資料：(含以下文件)

- 使用手册
- 電路圖
- 範例程式原始碼

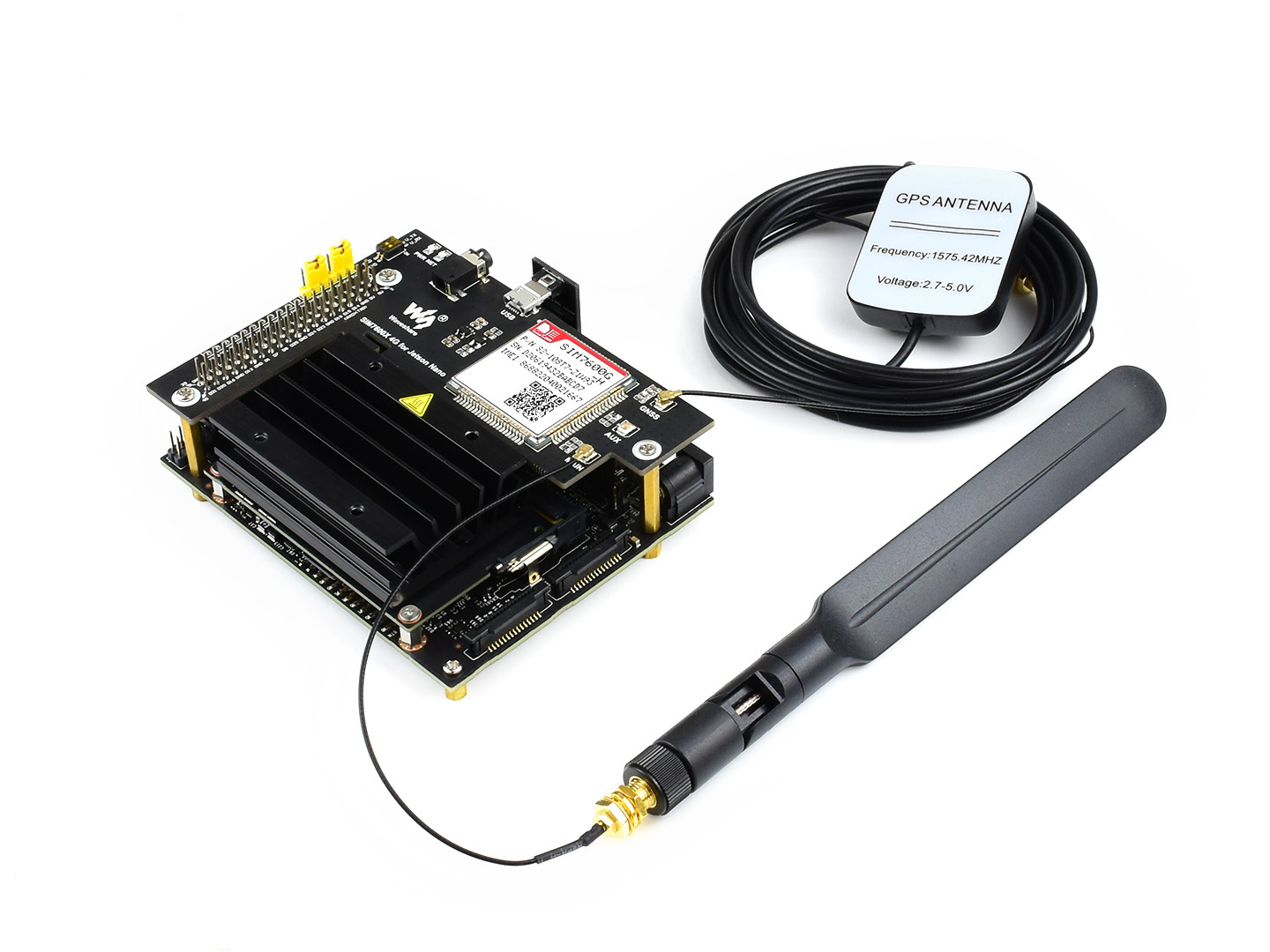

商品內容：

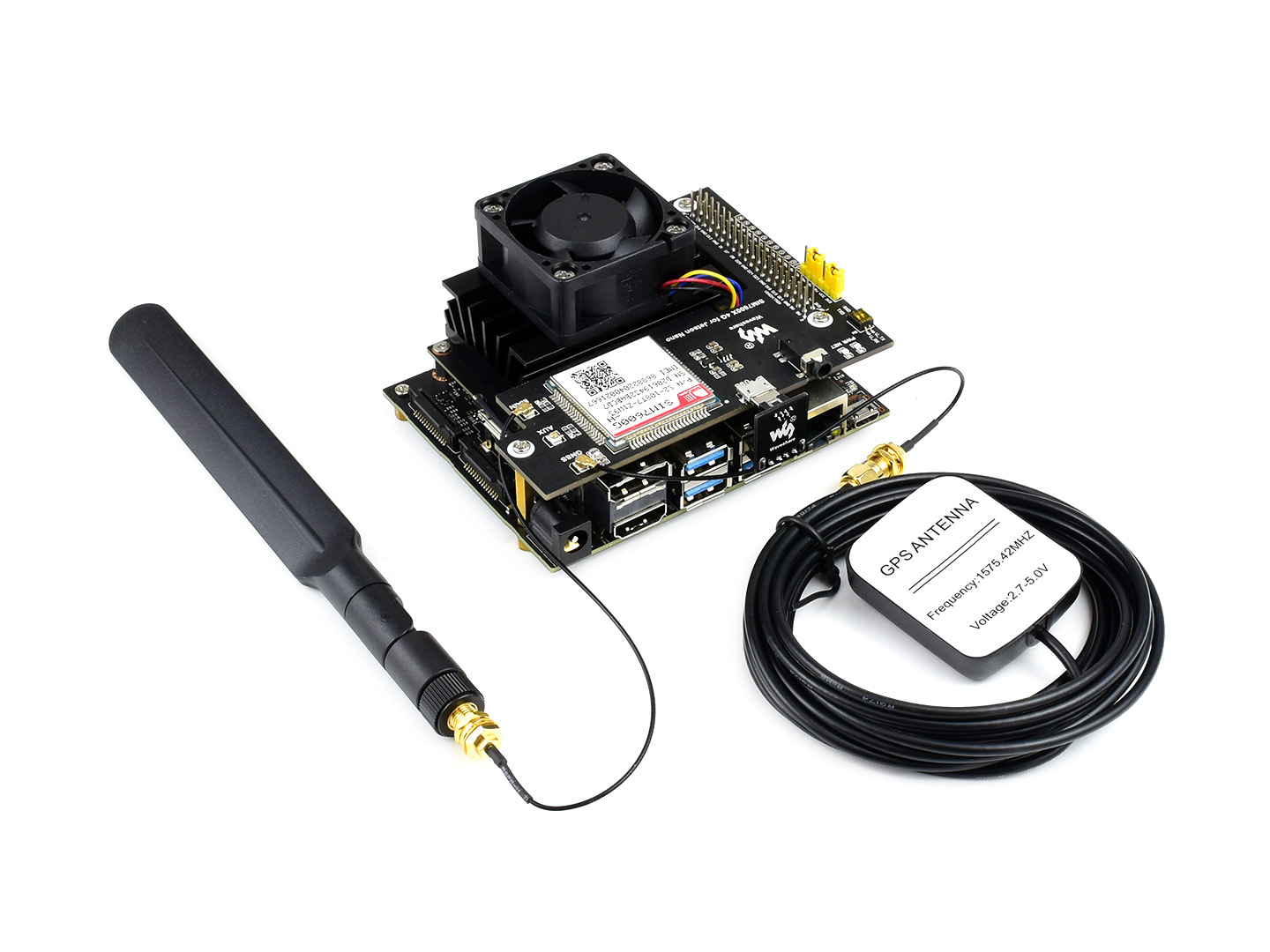

1. SIM7600G-H 4G for Jetson Nano × 1

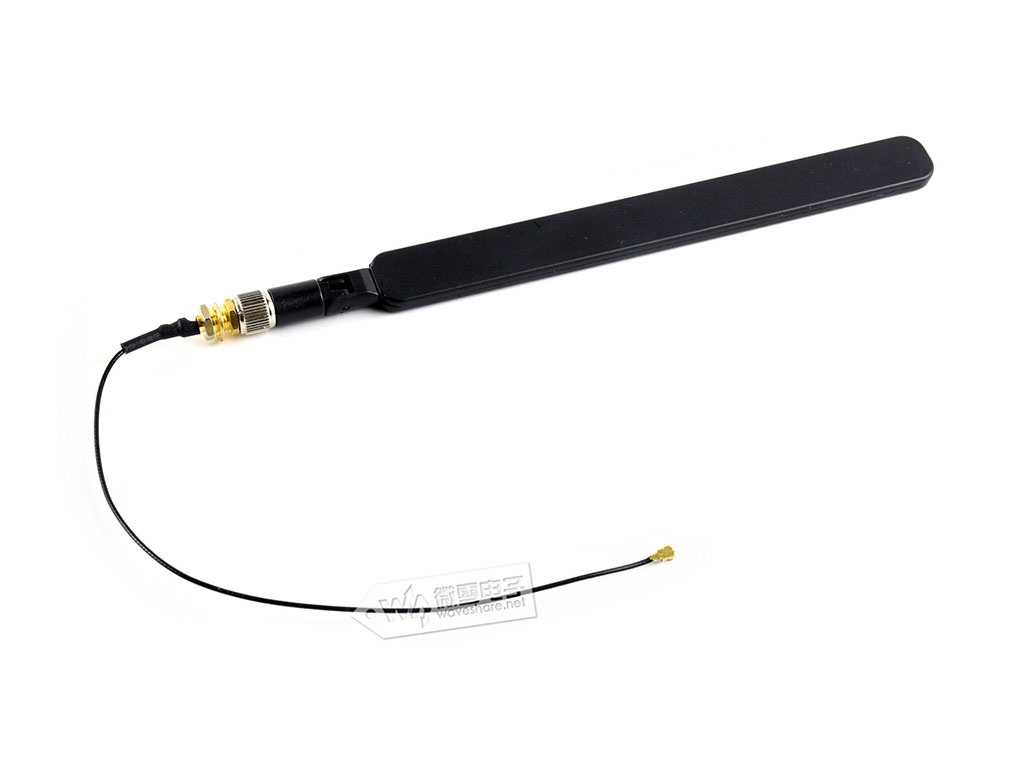

2. LTE天線 × 1

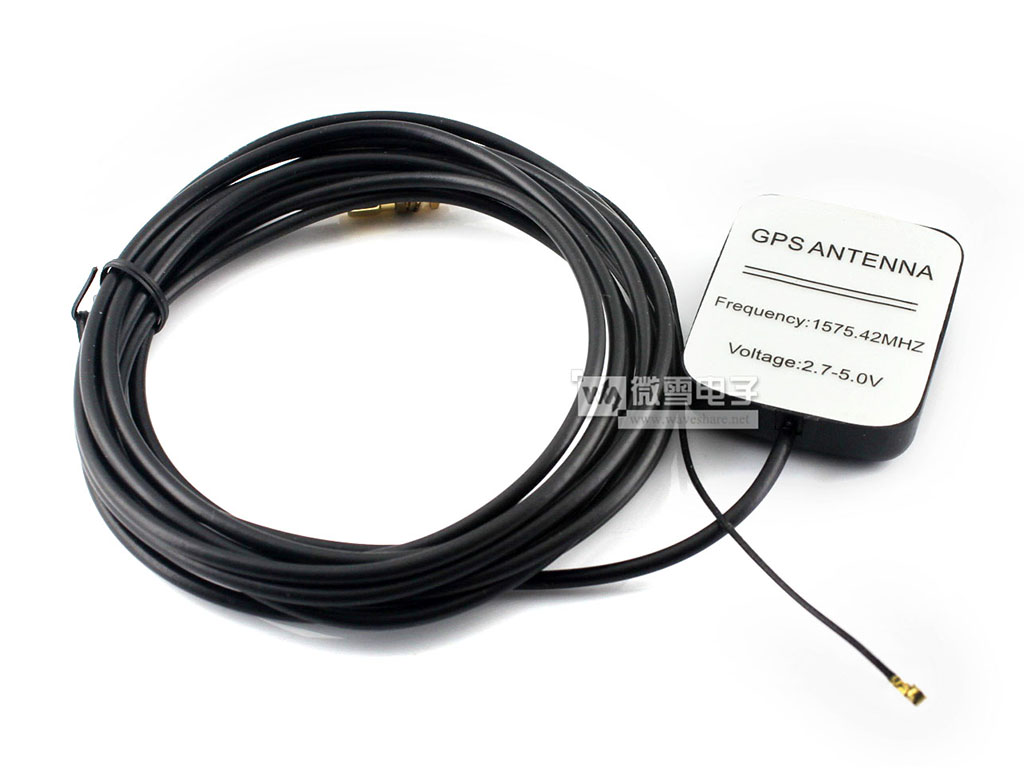

3. GPS External Antenna (B) × 1

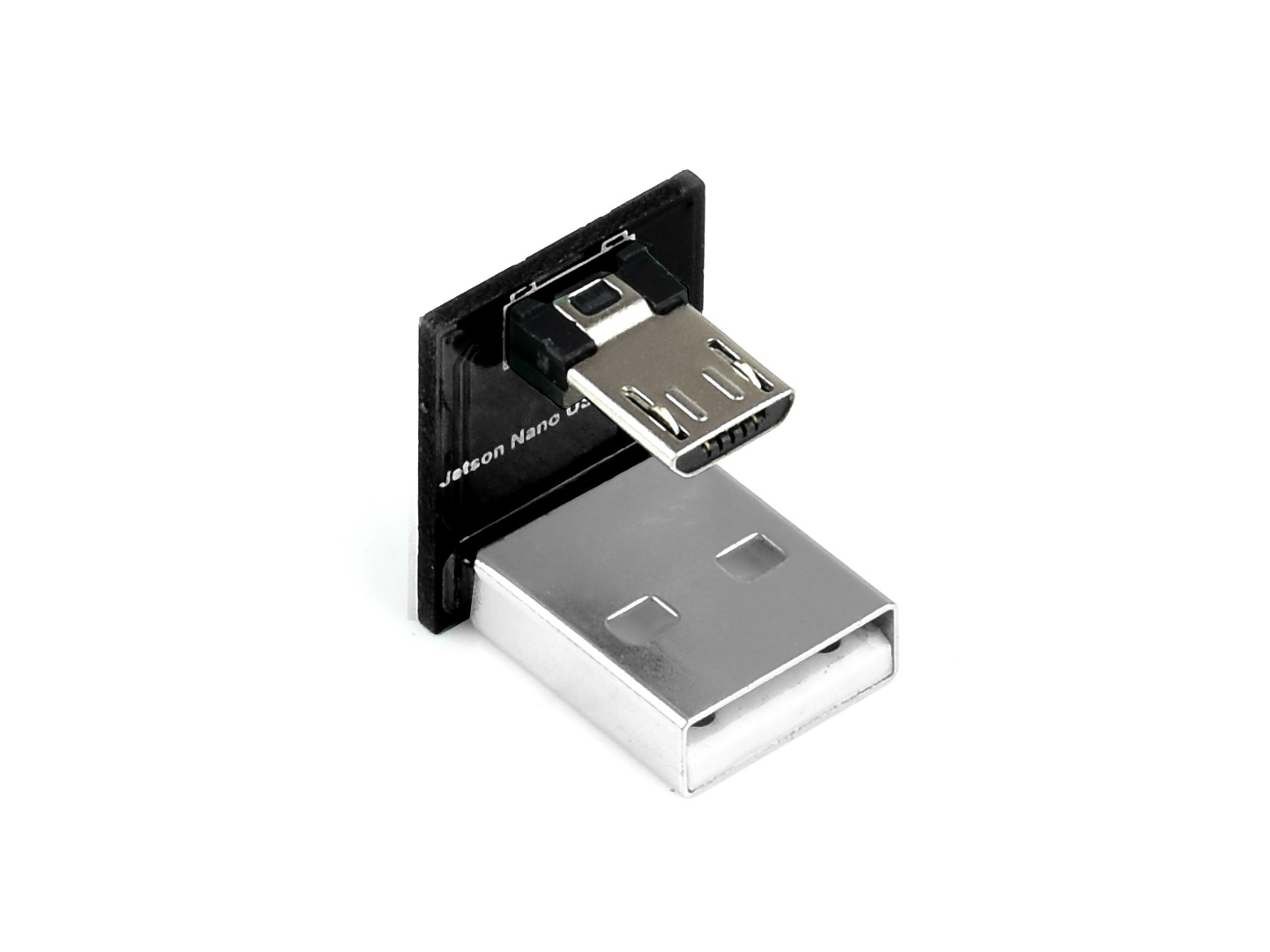

4. Jetson Nano USB Adapter × 2

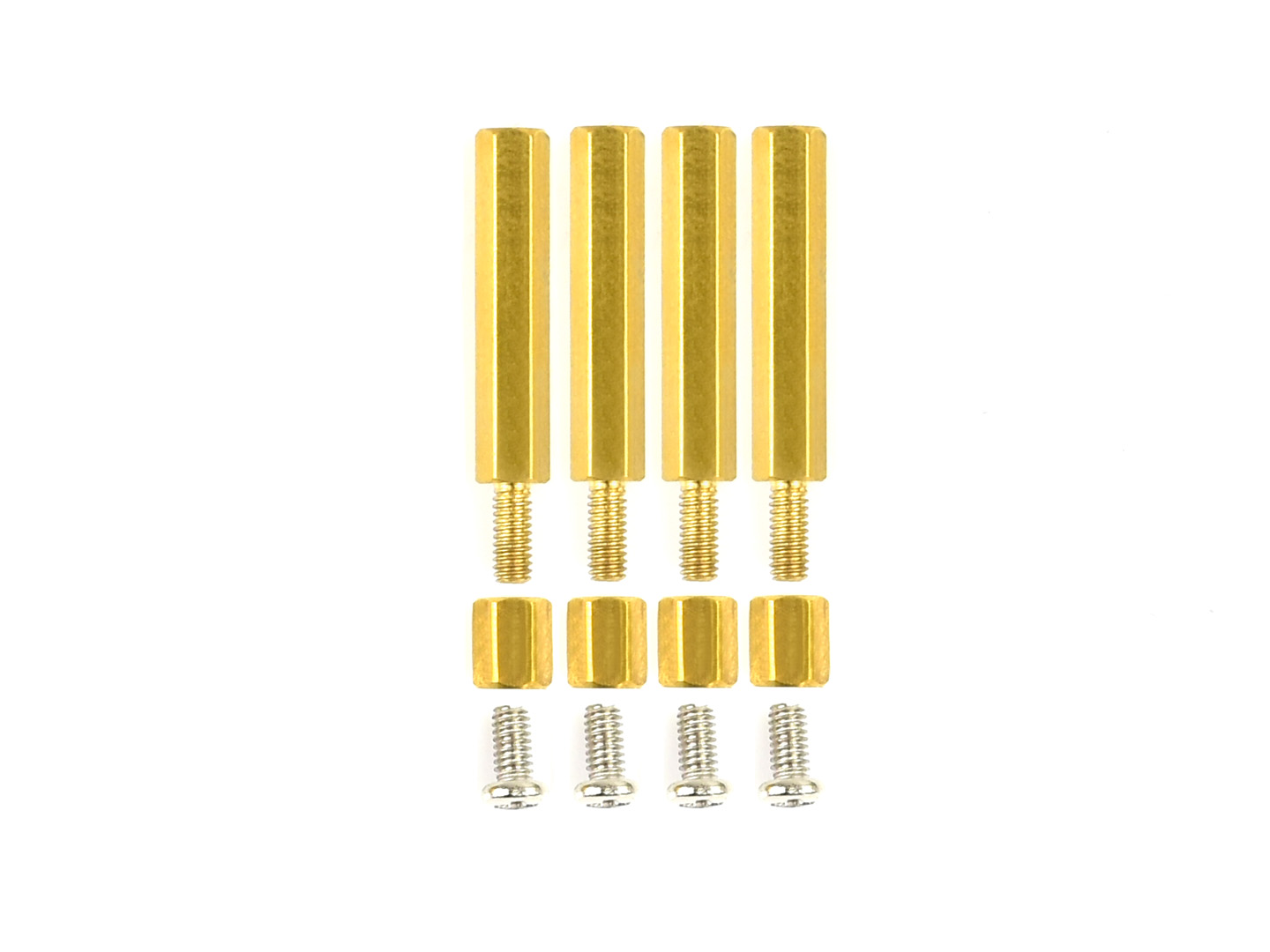

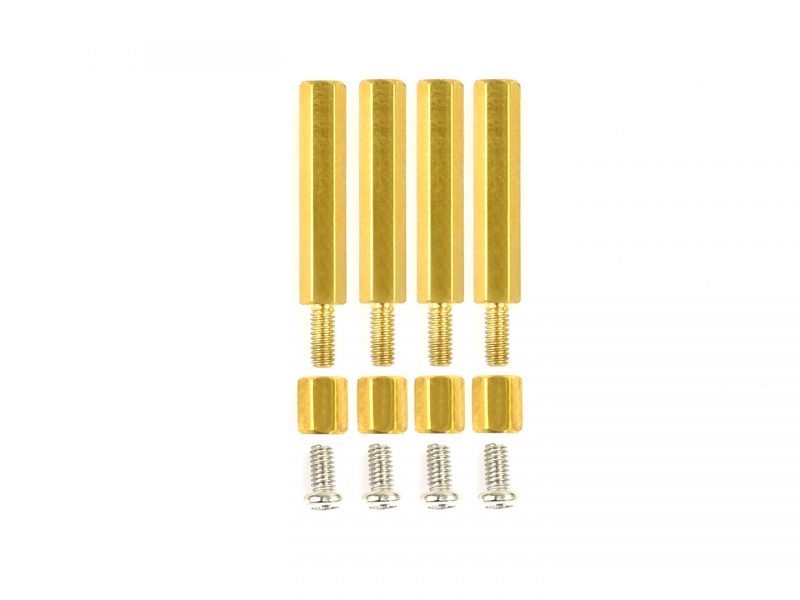

5. 螺絲包 ×1
