樹莓派Pico專用WiFi擴充模組(ESP8266)

NT$ 298 (含稅)

You Save: NT$ 30 (9%)



售價含稅，隨貨附發票

10 件庫存

1 × 樹莓派微控制器Pico

1 件庫存

NT$ 188 (含稅)
1 × 2020全新樹莓派微控制器Pico(附彩色排針及傳輸線)

5 件庫存

NT$ 358 (含稅)
1 × 樹莓派 RGB LED Matrix Panel (64×32)

3 件庫存

NT$ 868 (含稅)
貨號: MYW-20182 分類: , , , 標籤: , , , , ,

描述

Print Friendly, PDF & Email

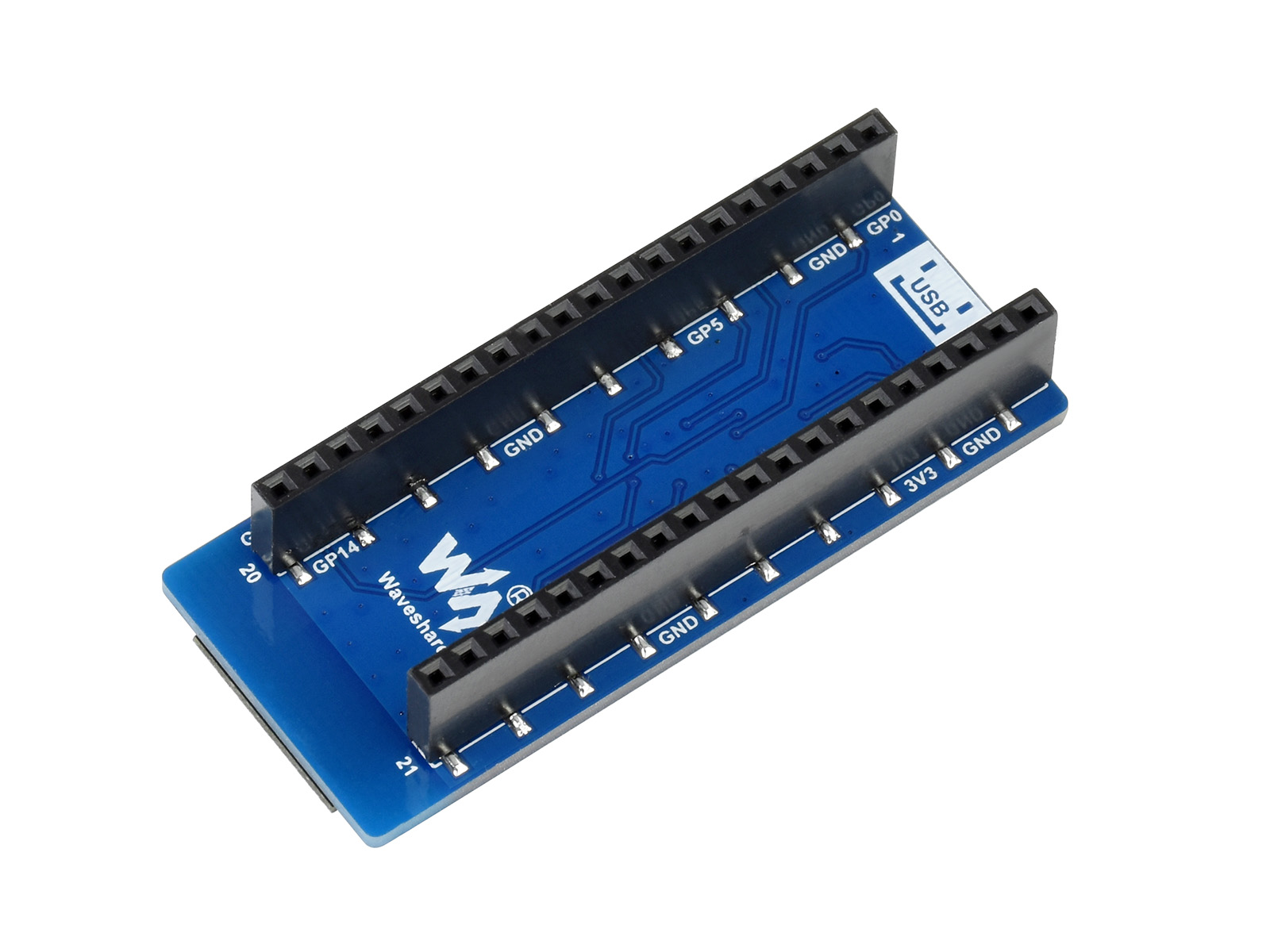

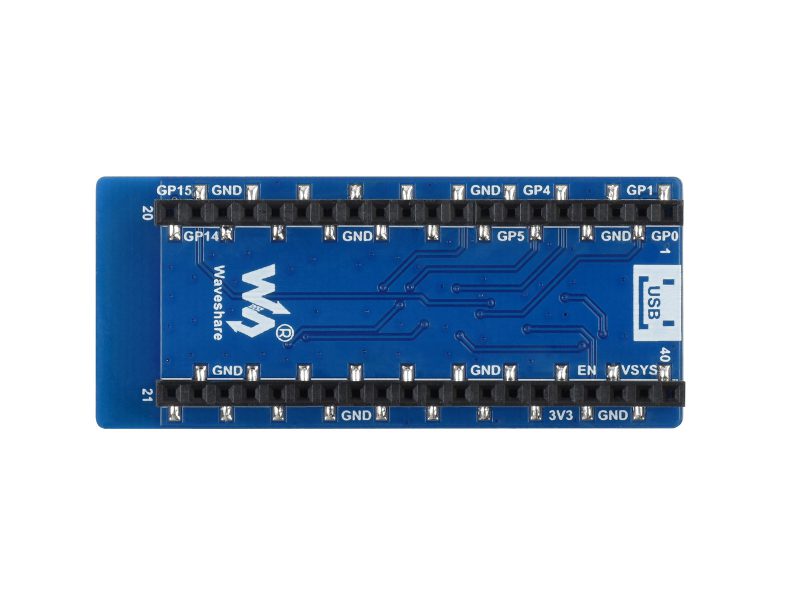

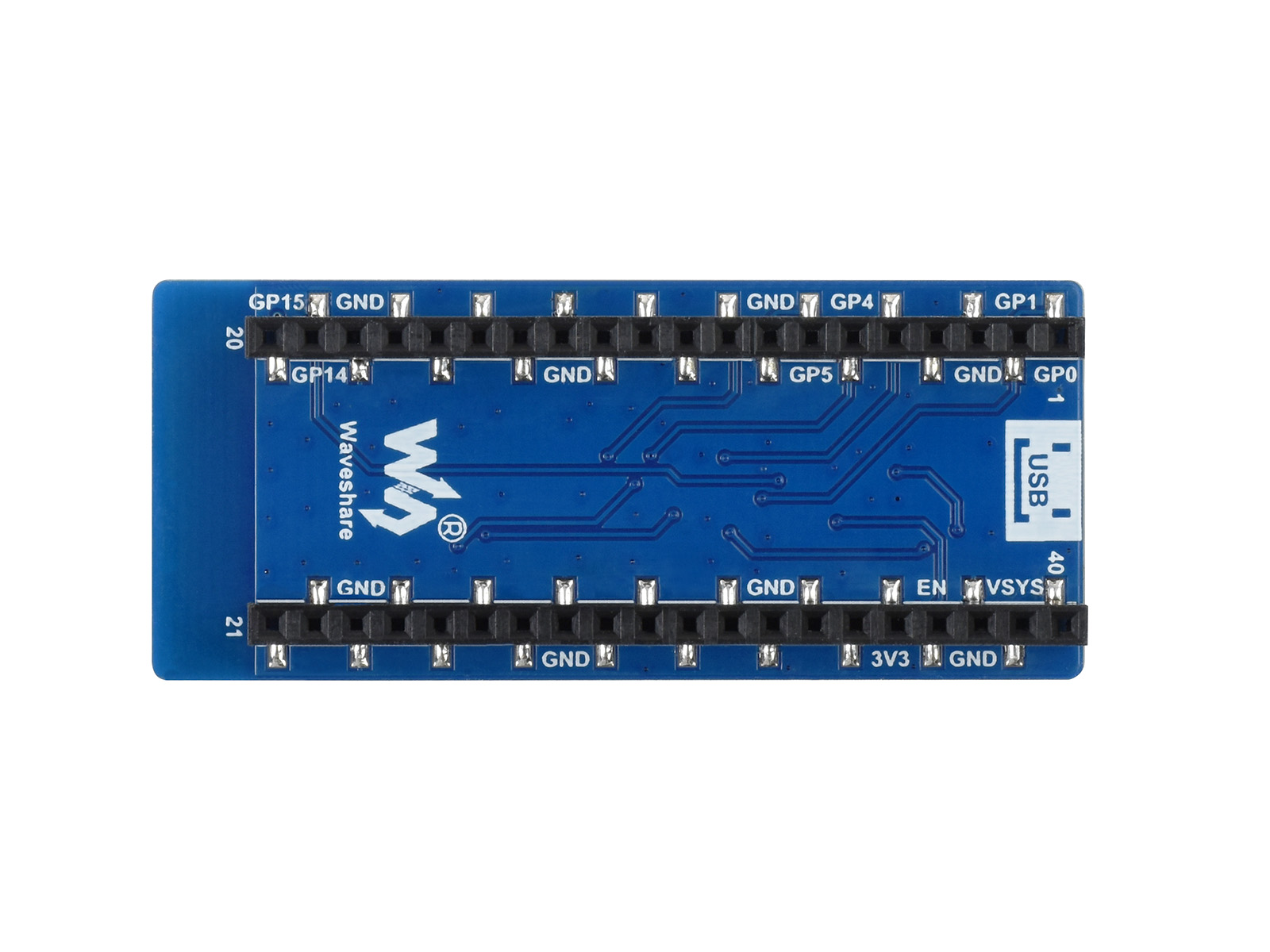

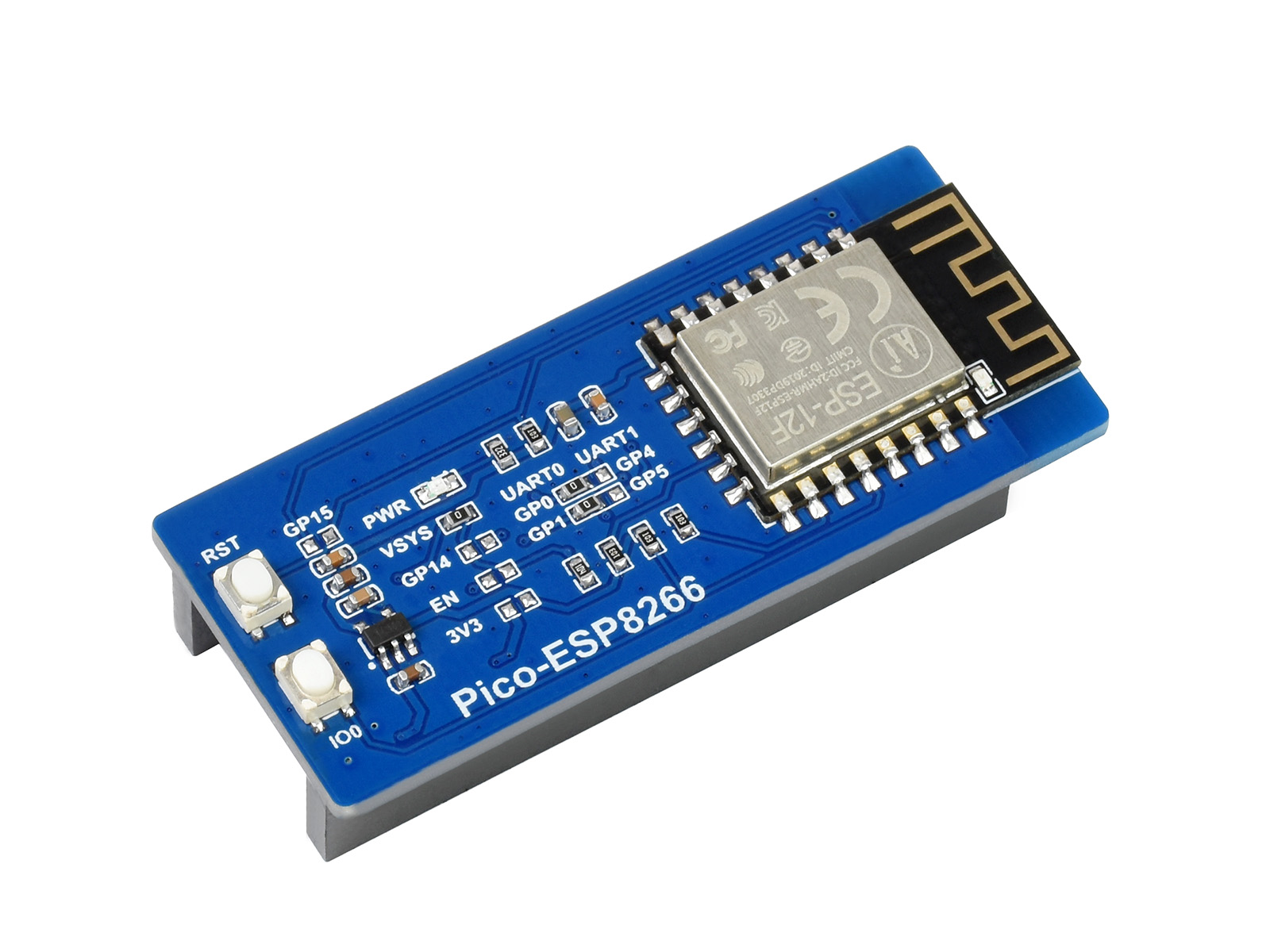

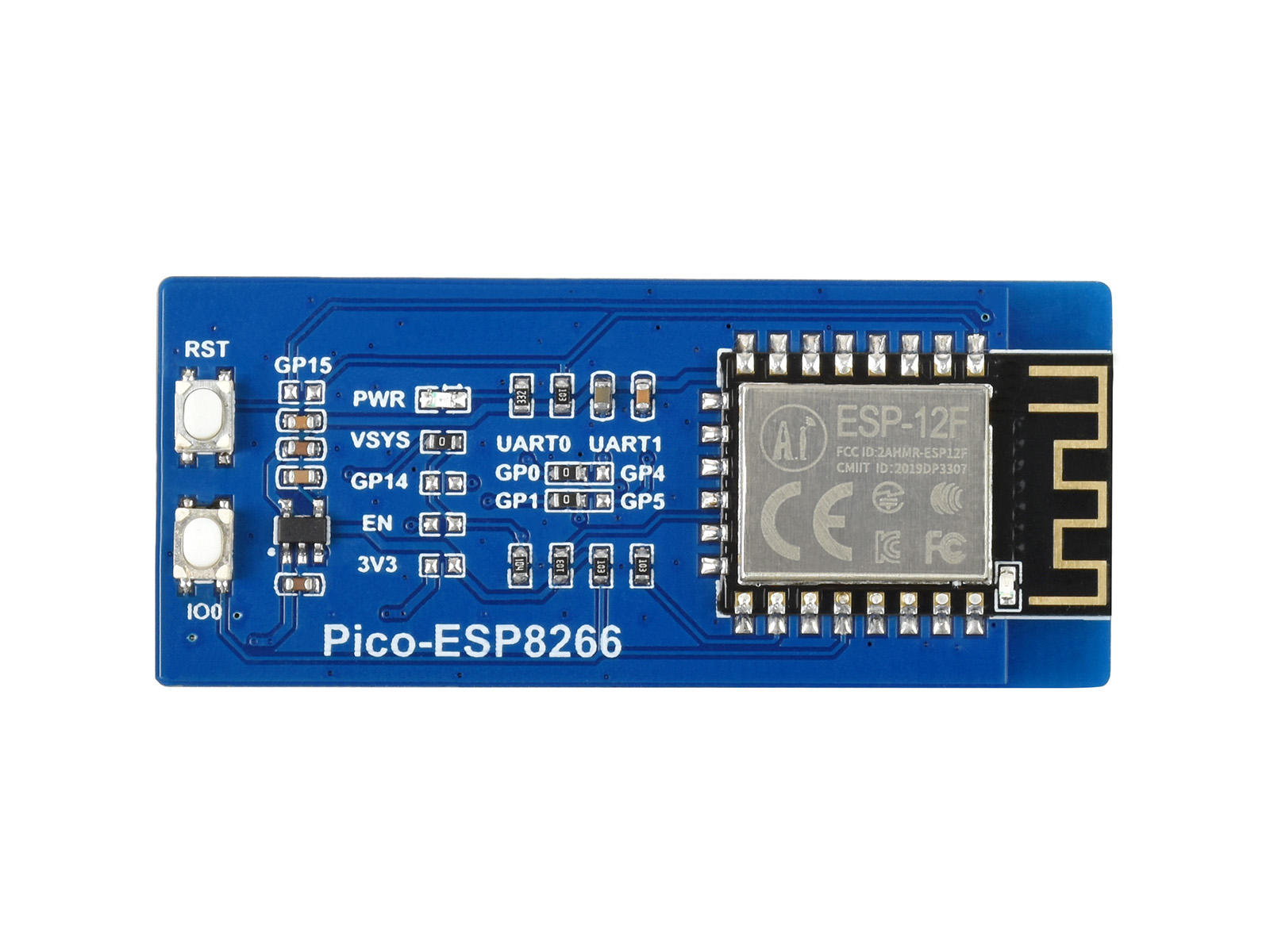

樹莓派Pico專用WiFi擴充模組(ESP8266)

商品特點：

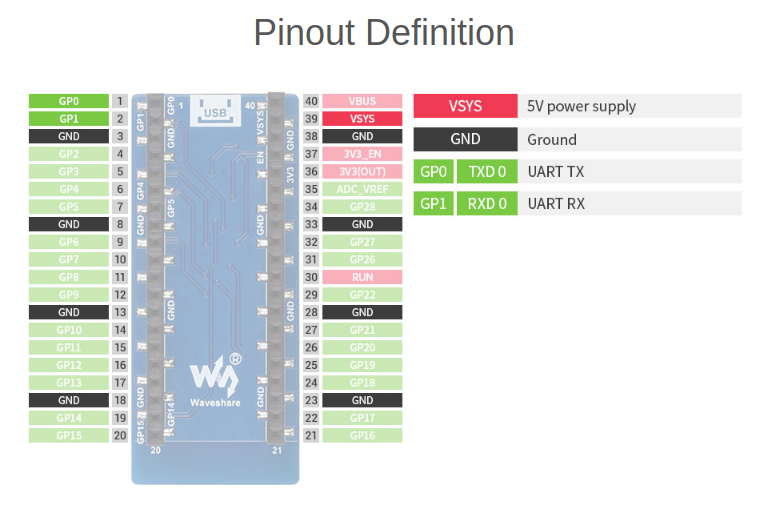

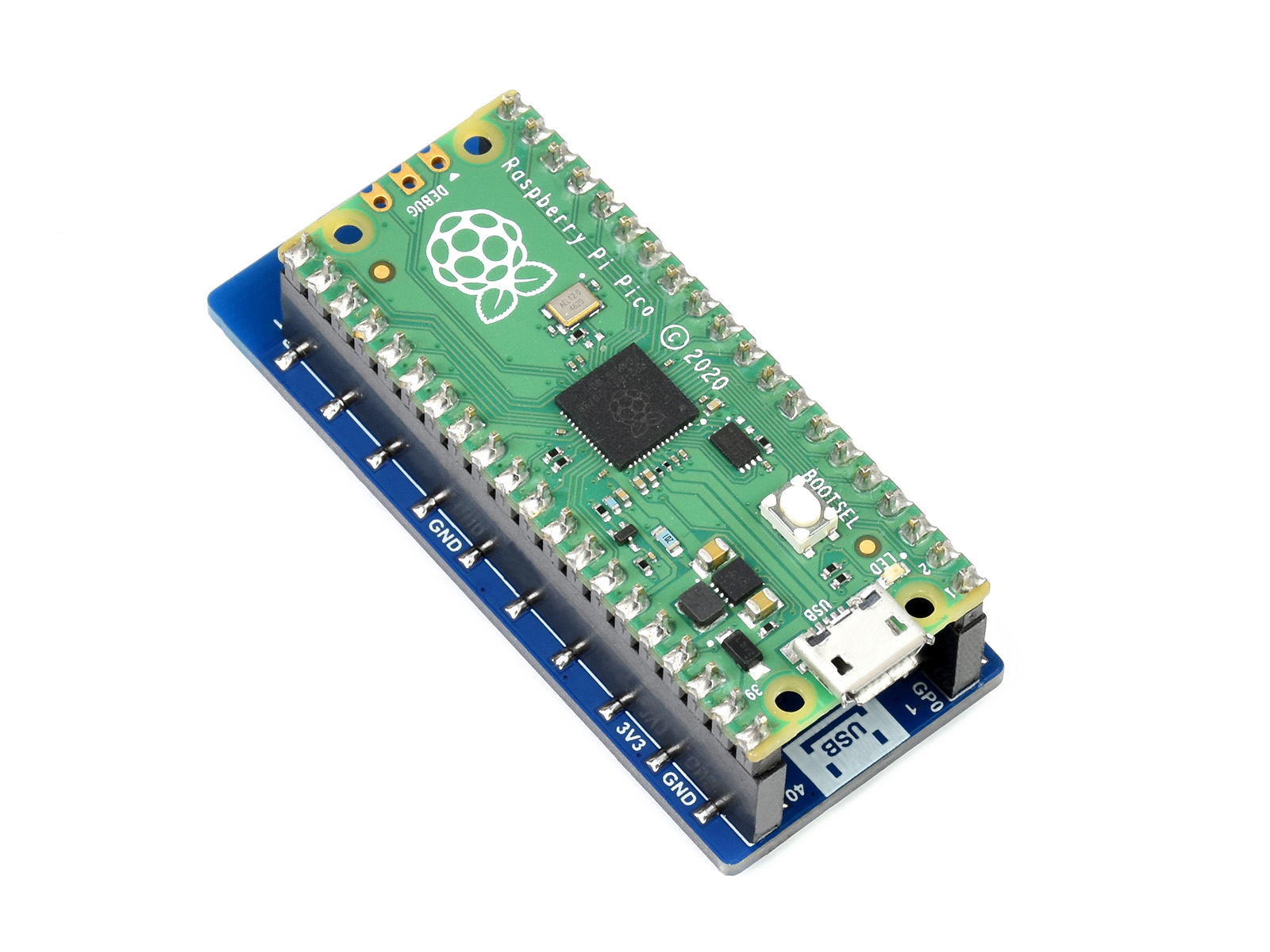

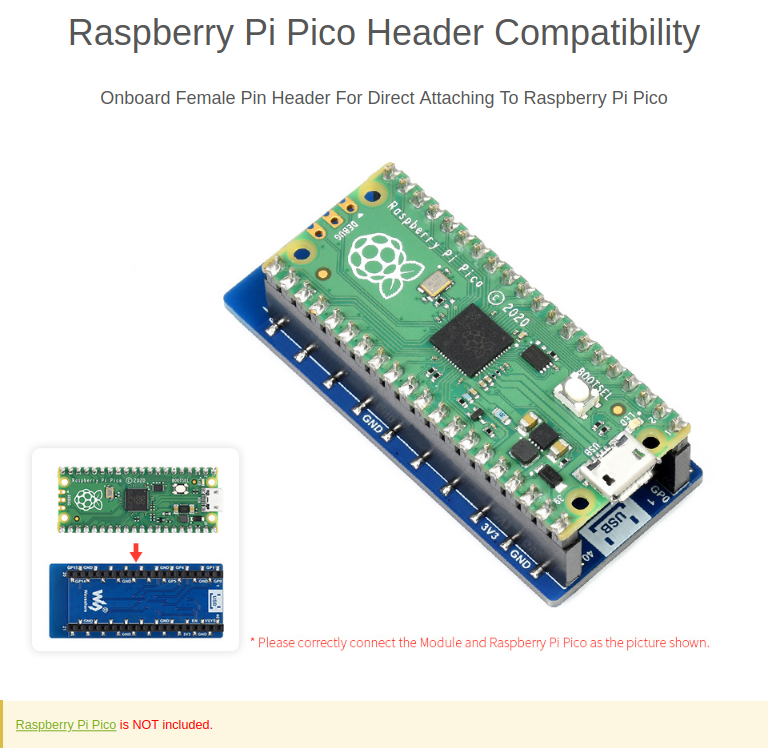

    1. 內建Raspberry Pi Pico介面，相容Raspberry Pi Pico 系列主機板
    2. UART介面通訊，通用序列AT指令控制，可快速上手
    3. 支援STA，AP，STA+AP三種WiFi工作模式，內建LWIP協議
    4. 支援TCP/UDP通訊

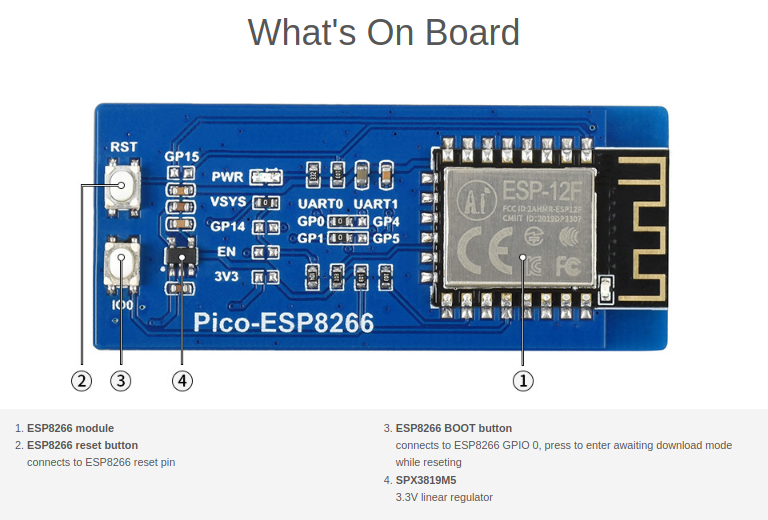

    5. 採用ESP8266模組，四層板工藝，增強阻抗匹配，抗干擾性更強，信號更佳更穩定
    6. 內建2個功能鍵，方便用戶透過樹莓派Pico更新各種AT韌體
    7. 提供完善的配套資料手冊(Raspberry Pi Pico C/C++ 及 Micro Python範例程式)
    8. 相關參數：
      通訊介面 UART
      序列埠鮑率 115200 bps
      WiFi標準 IEEE 802.11b/g/n
      頻率範圍 2400 ~ 2483.5 MHz
      WiFi工作模式 WiFi STA，WiFi AP，WiFi STA+AP
      天線 內建PCB天線
      工作電壓 3.3 V
      工作溫度 -40℃ ~ 85℃

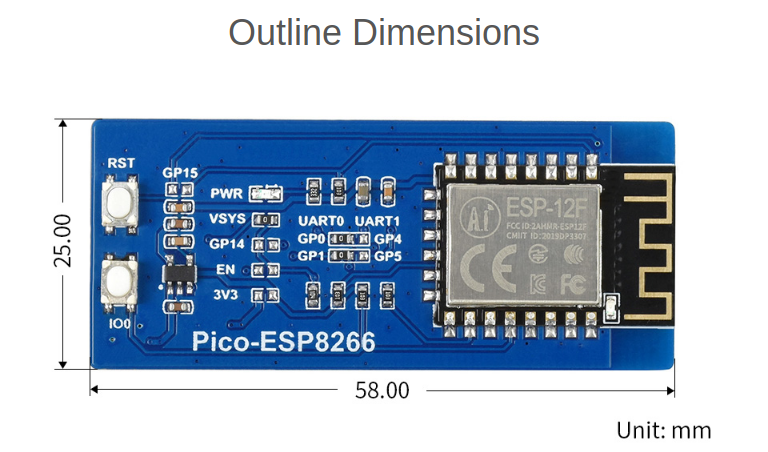

      商品尺寸 58 × 25 mm

商品內容：

    • Pico-ESP8266 × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派Pico專用WiFi擴充模組(ESP8266)”
Print Friendly, PDF & Email

樹莓派 Pico 及 Pico 2 規格比較表

型號 Pico 2 Pico
處理器 雙核 ARM Cortex-M33

雙核 Hazard3 RISC-V

@150MHz

 雙核 ARM Cortex-M0+

@133MHz
SRAM 520KB 264KB
Flash 4MB 2MB
安全功能 啟動簽名、可用於解密的 OTP 存儲、硬體 SHA-256 加速器等 –
外接設備 2 × UART

2 × SPI

2 × I2C

3 × ADC

1 × USB 1.1 和 PHY
12 × PIO 狀態機 8 × PIO 狀態機
24 × PWM 16 × PWM
1 × HSTX –
GPIO 針腳 26
Print Friendly, PDF & Email
PK項 UART TO ETH RS485 TO ETH RS232/485 TO ETH 2-CH UART TO ETH
SKU 12161 15731 15729 20655
參考售價 CALL 818 1268 CALL
微控制器 Cortex-M0 Cortex-M0 Cortex-M4(主頻高達120MHz) CH9121
乙太網路埠 RJ45(10/100Mbps自適應)
協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client TCP/UDP
緩存：發送6Kbyte，接收4Kbyte 緩存：發送16Kbyte，接收16Kbyte –
序列介面 UART RS485 RS232+RS485(可同時工作) UART
波特率：600bps~460.8Kbps 波特率：600bps~230.4Kbps 300~921.6Kbps
硬體流：不支援 硬體流：支援 硬體流：不支援
資料位：5，6，7，8
停止位：1，2
校驗位：None，Even，Odd，Space，Mark
緩存：接收800byte 緩存：發送2Kbyte，接收2Kbyte –
成幀機制：4字節打包時間，字節長度400 成幀機制：4字節打包時間，字節長度1460，可自定義 –
特色功能 自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件 KeepAlive 機制，網路韌體升級
– – Modbus網關、Websocket(網頁轉序列) –
工作模式 TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client TCP Server、TCP Client、UDP Server、UDP Client
支援Client數 TCP Server下，可自定義連接的Client數(1~16) TCP Server下，支援兩路Socket，每路可連接8個Client TCP Server下，可自定義連接的Client數(1~8)
配置方式 內建網頁，上位機設定軟體，序列指令 上位機設定軟體，序列指令
介面保護 電源：防反接， ESD 保護，防突波
網路埠：1.5KV電磁隔離保護
– RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻 –
– – 防雷保護，過流保護 –
供電電壓 3.3V/5V 5~7V 5~36V 3.3V/5V
工作電流 150mA@5V 110mA@5V 86.5mA@5V 140mA@5V
工作溫度 -25～75℃ -40～85℃
存儲溫度 -40～105℃ -55℃~125℃
產品尺寸 50.5 × 22.6 × 15mm 70 × 63.6 × 25mm 82.8 × 85.7 × 25mm 53 × 22mm
Print Friendly, PDF & Email
項次 Sense HAT (B) Sense HAT (C) 樹莓派 Sense HAT 備註
陀螺儀 測量範圍：±250/500/1000/2000 dps
分辨率：16位		 測量範圍：±16/32/64/128/256/512/1024/2048 dps
分辨率：16位		 測量範圍：±245/500/2000 dps
分辨率：16位		 C型角速度可選量程更多
加速度計 測量範圍：±2/4/8/16 g
分辨率：16位		 測量範圍：±2/4/8/16 g
分辨率：16位		 測量範圍：±2/4/8/16 g
分辨率：16位
磁力計 測量範圍：±49 gauss
分辨率：16位		 測量範圍：±49.12 gauss
分辨率：16位		 測量範圍：±4/8/12/16 gauss
分辨率：16位		 C型磁力測量範圍更廣
氣壓計 測量範圍：260 ~ 1260 hPa
測量精度（常温下）： ±0.025hPa
測量速率：1 Hz – 75 Hz		 測量範圍：260 ~ 1260 hPa
測量精度（常温下）：±0.1 hPa
測量速率：1 Hz – 25 Hz		 測量範圍：260 ~ 1260 hPa
測量精度（常温下）：±0.1 hPa
測量速率：1 Hz – 25 Hz		 B、C型大氣壓測量的精度更高，速率更快
溫溼度感測器 測量精度（溼度）：±2% rH
測量範圍（溼度）：0% ~ 100% rH
測量精度（温度）：±0.2°C
測量範圍（温度）：-30 ~ 100°C		 測量精度（溼度）：±2% rH
測量範圍（溼度）：0% ~ 100% rH
測量精度（温度）：±0.2°C
測量範圍（温度）：-30 ~ 100°C		 測量精度：±4.5% rH
測量範圍：20% ~ 80% rH
測量精度（温度）：±0.5°C
測量範圍（温度）：15 ~ 40°C		 B、C型温溼度測量的精度更高，範圍更廣
其他 颜色識別感測器
高精度12位元AD轉換晶片		 颜色識別感測器
高精度12位元AD轉換晶片		 8×8 RGB LED矩陣
五向摇桿		 B、C型內建颜色識別感測器，支援AD連接更多感測器
Print Friendly, PDF & Email
SIM8200EA-M2 SIM8202G-M2 SIM8262E-M2 SIM8262A-M2
5G 標準 3GPP R15 3GPP R16
晶片方案 高通驍龍 X55 高通驍龍 X62
工作頻段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n78 n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B2, B4, B5
GNSS GPS、GLONASS、北斗、伽利略和 QZSS
資料傳輸
Sub-6G 2.4 Gbps (DL)  /  500 Mbps (UL)
LTE 1 Gbps (DL)  /  200 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
軟體功能
操作系統 Windows/Linux/Android
通訊協定 TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
撥號上網 RNDIS、NDIS、PPP、MBIM
簡訊(SMS) 支援 MT、MO、CB、Text、PDU
硬體升級 支援透過 USB 介面進行硬體升級
硬體說明
SIM卡 1.8V/2.95V
天線介面 用於 3G/4G/5G/GNSS
6 × IPEX-4 介面 4 × IPEX-4 介面
供電電壓 3.135~4.4V
外型封裝 M.2
產品尺寸 52.0 × 30.0 × 2.3mm 42.0 × 30.0 × 2.3mm
工作温度 -30℃ ~ +70℃
應用場景
適用地區 中美日韓、歐洲、中東、美洲 除美洲外的其他地區 美洲
適用地區僅供參考，實際以當地電信商網路覆蓋和支援的頻段選擇合適的模組
典型應用 CPE, 無人機, 視訊直播, 遠端醫療, 智慧安防
Print Friendly, PDF & Email

微雪電子 USB 轉多功能序列埠轉換器比較表

編號MYW- 商品圖/編號/型號 說明 序列轉換 參考售價
15817 USB TO RS232/485/TTL
USB TO RS232/485/TTL		 USB 轉單通道序列
採用 FT232RNL 方案
工業級，隔離型
可壁掛或桌面使用		 單序列轉換器：
• USB 轉 RS232
• USB 轉 RS485
• USB 轉 TTL		 880
22547 USB TO RS232/485/TTL (B)
USB TO RS232/485/TTL (B)		 USB 轉單通道序列
採用 CH343G 方案
工業級，隔離型
可壁掛或桌面使用		 單序列轉換器：
• USB 轉 RS232
• USB 轉 RS485
• USB 轉 TTL		 CALL
23996 USB TO RS232/485/422/TTL
USB TO RS232/485/422/TTL		 USB 轉單通道序列
採用 FT232RNL 方案
工業級，隔離型
可壁掛或導軌使用		 單序列轉換器：
• USB 轉 RS232
• USB 轉 RS485
• USB 轉 RS422
• USB 轉 TTL		 CALL
25411 USB TO UART/I2C/SPI/JTAG
USB TO UART/I2C/SPI/JTAG		 USB 轉雙通道序列
採用 CH347T 方案
工業級，非隔離型
可壁掛或桌面使用		 多功能序列轉換器：
• USB 轉 2 路 TTL
• USB 轉 1 路 TTL + 1 路 I2C + 1 路 SPI
• USB 轉 1 路 TTL + 1 路 JTAG		 558
21619 USB TO 4CH TTL
USB TO 4CH TTL		 USB 轉四通道序列
採用 CH344 方案
工業級，非隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 4 路 TTL		 CALL
25219 USB TO 4CH RS485
USB TO 4CH RS485		 USB 轉四通道序列
採用 CH344 方案
工業級，非隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 4 路 RS485		 568
26545 USB TO 4CH RS485 (B)
USB TO 4CH
RS485 (B)		 USB 轉四通道序列
採用 CH344 方案
工業級，隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 4 路 RS485		 638
26681 USB TO 4CH RS232/485
USB TO 4CH RS232/485		 USB 轉四通道序列
採用 FT4232HL 方案
工業級，隔離型
可壁掛或導軌使用		 四序列轉換器：
• USB 轉 4 路 RS232
• USB 轉 3 路 RS232 + 1 路 RS485
• USB 轉 2 路 RS232 + 2 路 RS485		 988
26854 USB TO 4CH RS232
USB TO 4CH RS232		 USB 轉四通道序列
採用 FT4232HL 方案
工業級，隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 4 路 RS232		 CALL
25970 USB TO 4CH RS485/422
USB TO 4CH RS485/422		 USB 轉四通道序列
採用 FT4232HL 方案
工業級，隔離型
可壁掛或導軌使用		 四序列轉換器：
• USB 轉 4 路 RS485
• USB 轉 3 路 RS485 + 1 路 RS422
• USB 轉 2 路 RS485 + 2 路 RS422		 CALL
25790 USB TO 4CH Serial Converter
USB TO 4CH Serial Converter		 USB 轉四通道序列
採用 FT4232HL 方案
工業級，隔離型
可壁掛或桌面使用		 四序列轉換器：
• USB 轉 1 路 TTL + 3 路 RS485
• USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS232
• USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS422
• USB 轉 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422
• USB 轉 2 路 TTL + 2 路 RS485
• USB 轉 2 路 TTL + 1 路 RS485 + 1 路 RS422
• USB 轉 2 路 TTL + 1 路 RS422 + 1 路 RS232		 CALL
28214 USB TO 8CH Serial Converter
USB TO 8CH RS485		 USB 轉八通道序列
工業級，隔離型
可壁掛或導軌使用		 八序列轉換器：
• USB 轉 8 路 RS485		 CALL
Print Friendly, PDF & Email

樹莓派 Pico 系列商品比較表

編號 商品圖/型號 穩壓晶片 USB Flash 鋰電池埠 特性 參考售價
RP2350 主晶片
28568 pico树莓派原版
Pico 2		 DC-DC, 800mA Micro USB 4MB – – 268
RP2040 主晶片
23108 pico树莓派原版
Pico W		 DC-DC, 3000mA Micro USB 2MB – 有 WIFI 298
23104 pico树莓派原版
Pico WH		 DC-DC, 3000mA Micro USB 2MB – 有 WIFI CALL
19310 pico树莓派原版
Pico		 DC-DC, 800mA Micro USB 2MB – – 188
22600 pico树莓派原版
Pico H		 DC-DC, 800mA Micro USB 2MB – – CALL
22809 pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB – – CALL
20187 pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 2MB – – 128
24664 pico微雪微型版
微型版		 LDO, 500mA 分體式
Type-C		 2MB – 分體式设计，可透過 FPC 導出 Type-C 介面 CALL
24594 pico微雪 RBG 矩陣版
RBG 矩陣版		 LDO, 500mA Type-C 2MB – 內建 5 × 5 RGB LED 矩陣 CALL
24082 pico微雪網路埠版
網路版		 LDO, 500mA Type-C 4MB – 有網路埠 CALL
26616 pico微雪藍芽版
藍芽版		 LDO, 300mA 分體式
Type-C		 2MB – 支援藍芽 5.1，分體式设计，可透過 FPC 導出 Type-C 介面 CALL
26372 RP2040 微控制器开发板 0.99 圓形 LCD 版
0.99″ 圓形 LCD
有外殼版		 LDO, 500mA Type-C 2MB – 0.99 吋 IPS，CNC 金屬外殼 CALL
22668 RP2040 微控制器开发板 1.28'' 圓形 LCD 版
1.28″ 圓形 LCD 版		 LDO, 300mA Type-C 2MB 支援(邊充邊放) 1.28 吋 IPS CALL
26369 RP2040 微控制器开发板 1.28'' 圓形 LCD 有外殼版
1.28″ 圓形 LCD
有外殼版		 LDO, 300mA Type-C 2MB 支援(邊充邊放) 1.28 吋 IPS，CNC 金屬外殼 CALL
24580 RP2040 圓形觸控 LCD 版
1.28″ 圓形觸控 LCD 版		 LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.28 吋觸控螢幕 CALL
26371 RP2040 圓形觸控 LCD 版有外殼
1.28″ 圓形觸控 LCD
有外殼版		 LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.28 吋觸控螢幕，CNC 金屬外殼 CALL
28161 RP2040 圓形觸控 LCD 版有外殼
1.69″ 圓角觸控 LCD		 LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.69 吋觸控螢幕 CALL
20330 pico微雪LCD 版
0.96″ LCD 版		 DC-DC, 2000mA Type-C 2MB 支援(邊充邊放) 0.96 吋 IPS CALL
20290 pico微雪升級版
升級版		 DC-DC, 2000mA Type-C 4MB/16MB 支援(邊充邊放) – CALL
25506 RP2040-PiZero
DVI 介面版		 LDO, 300mA Type-C 16MB 支援(邊充邊放) 內建 DVI 介面、Micro SD 卡座和 PIO-USB 介面 CALL
26379 PICO-Cam-A
攝影鏡頭 LCD 版		 – Type-C 16MB – 內建灰度攝影鏡頭、1.14 吋 IPS CALL
Print Friendly, PDF & Email

Mini PCIe 搭配 4G 模组比較表

模組型號
SIM7600G-H-PCIE
EG25-G mPCIe
圖片 工業級 5G CPE 無線路由器多模多頻段 工業級 5G CPE 無線路由器多模多頻段
工作頻段
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28
LTE-TDD B34, B38, B39, B40, B41 B38, B39, B40, B41
WCDMA B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
資料傳輸
LTE-FDD 150 Mbps (DL) / 50 Mbps (UL)
LTE-TDD 130 Mbps(DL) / 35 Mbps(UL) 130 Mbps(DL) / 30 Mbps(UL)
HSPA+ 42 Mbps (DL) / 5.76 Mbps (UL)
WCDMA 384 Kbps (DL) / 384 Kbps (UL)
EDGE 236.8 Kbps (DL) / 236.8 Kbps (UL) 296 Kbps (DL) / 236.8 Kbps (UL)
GPRS 85.6 Kbps (DL) / 85.6 Kbps (UL) 107 Kbps (DL) / 85.6 Kbps (UL)
軟體功能
操作系統 Windows / Linux / Android
通訊協議 TCP, IP, IPV4, IPV6, 多 PDP, FTP, FTPS, HTTP, HTTPS, DNS TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS,
FTPS, SMTPS, SSL, MMS, FILE
簡訊 (SMS) 支援 MT, MO, CB, Text, PDU
韌體升級 支援通過 FOTA / USB 介面進行韌體升級 支援通過 DFOTA / USB 介面進行韌體升級
硬體說明
SIM卡 1.8V / 3.0V
天線介面 IPEX 1 代介面 (LTE 主天線 + LTE 分集天線 + GNSS 天線)
供電電壓 3V ~ 3.6V
外形封装 Mini-PCIe
產品尺寸 50.8 × 31.0 × 5.5 mm 51.0 × 30.0 × 4.9 mm
工作溫度 -40℃ ~ +80℃
應用場景
適用地區 全球通用

說明：4G 模組為選配項，以商品內容為準。此表為實測搭配的型號，若用於其他模組，需確認針腳相容性，以實測為準。
