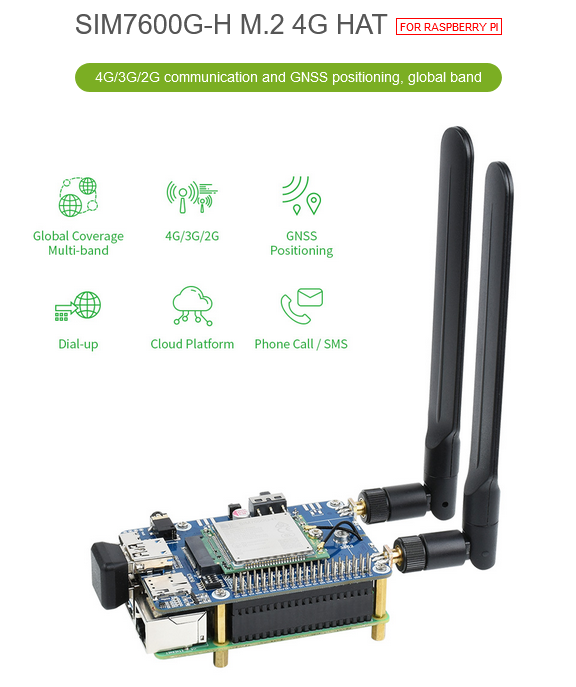

樹莓派4G擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位, M.2版)

NT$ 2,238 (含稅)

You Save: NT$ 150 (6%)



支援4G高速上網，無線通訊，遠端視訊監控，撥打電話，發簡訊，全球衛星定位等功能

售價含稅，隨貨附發票

保固3個月

禁止出口至伊朗、朝鮮、古巴、蘇丹、敘利亞

預計10天可以出貨

1 × 最新版英國製樹莓派主機板 Raspberry Pi 4 Model B (2GB, V1.5)

13 件庫存

NT$ 1,858 (含稅)
1 × 最新版英國製樹莓派主機板 Raspberry Pi 4 Model B (4GB, V1.5版)

14 件庫存

NT$ 2,180 (含稅)
1 × 最新版英國製樹莓派主機板 Raspberry Pi 4 Model B (8GB)

37 件庫存

NT$ 2,938 (含稅)
貨號: MYW-21707 分類: 標籤: , , , , , , , , ,

描述

Print Friendly, PDF & Email

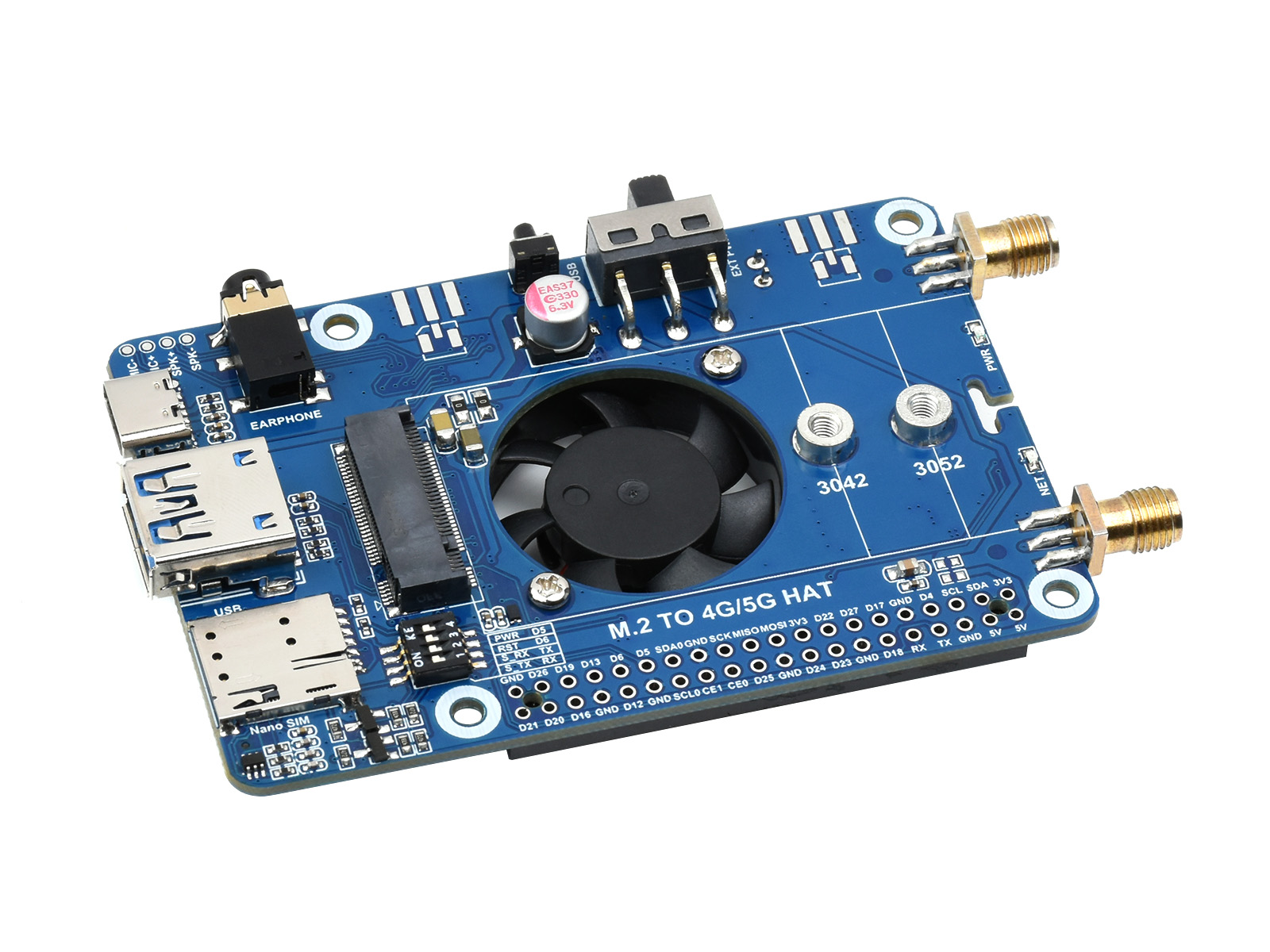

樹莓派4G擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位, M.2版)

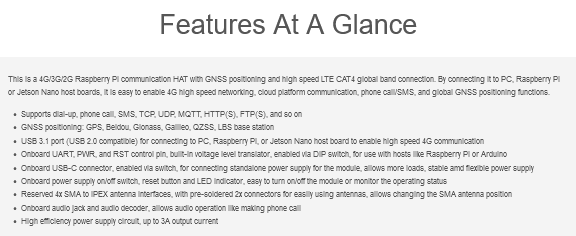

商品特性：

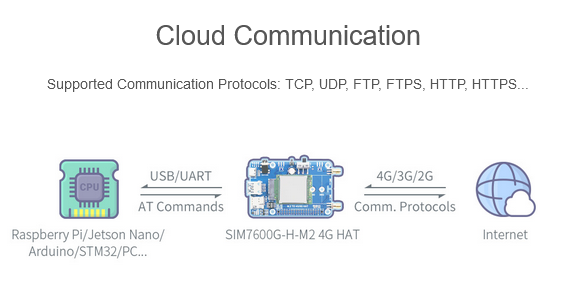

    1. 支援撥號上網、電話、簡訊、TCP、UDP、MQTT、HTTP(S)、FTP(S)等功能
    2. 支援GPS、北斗、Glonass、GALILEO、QZSS、LBS基站定位
    3. 內建 USB 3.1 介面，向下相容 USB 2.0，可連接電腦、樹莓派或 Jetson Nano 主板進行 4G 高速上網
    4. 內建 UART、PWR 及 RST 控制腳，內建電位轉換，支援切換開關致能，可連接 Raspberry Pi 或 Arduino 等主板
    5. 內建 USB Type-C 介面，可透過開關致能，可外加電源給模組單獨供電，以連接更多負載，供電穩定靈活
    6. 內建電源切換開關、重置按鍵和 LED 指示燈，以控制模組開關機及觀察運作狀態

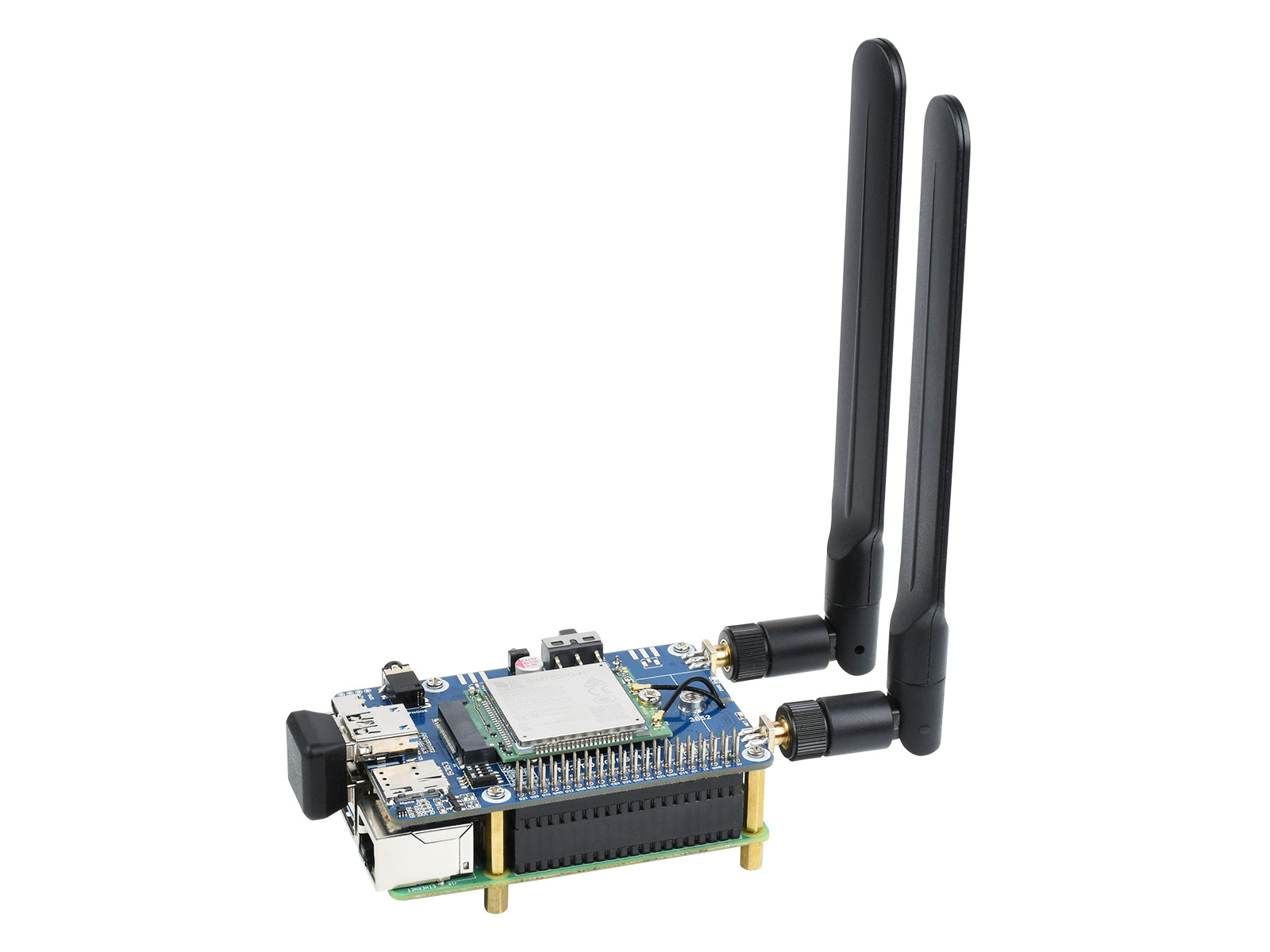

    7. 預留 4 路 SMA 轉 IPEX 天線轉換介面，預設出貨焊接 2 路，天線安裝方便，可靈活自定義更換 SMA 天線位置
    8. 內建聲音連接孔和解碼晶片，可用於撥打電話等語音操作
    9. 內建高效能電源電路，可輸出高達 3A 電流
    10. 支援全球頻段 4G/3G/2G 網路，4G 上網速率，上行可達 50Mbps，下行可達 150Mbps

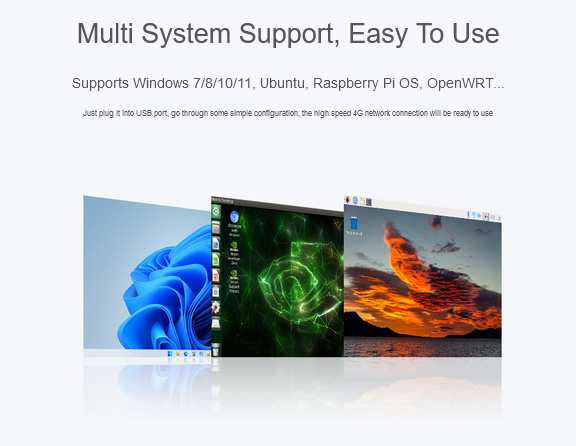

    11. 支援 Windows 7/8/10/11，Ubuntu / Raspberry Pi OS / OpenWRT 等作業系統，只需連接 USB 介面，簡單配置即可實現 4G 高速上網

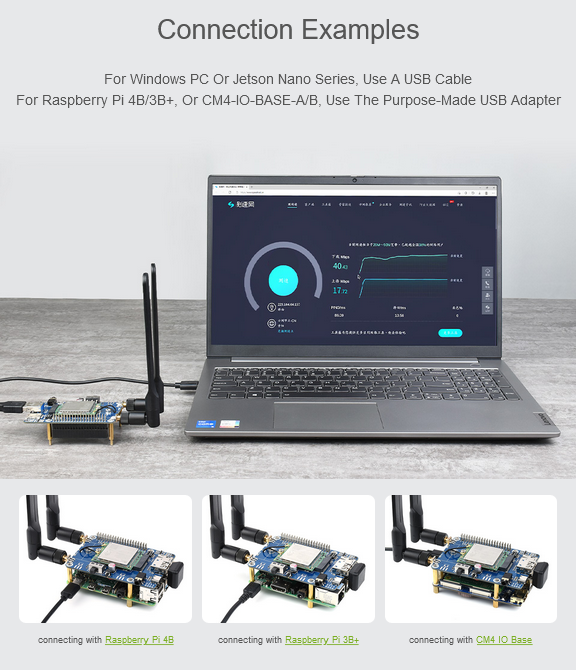

    12. 支援透過 USB 轉接線連接 Windows 電腦，Jetson Nano 系列主板上網，支援直接連接樹莓派 4B/3B+，CM4-IO-BASE-A/B 主板，附專用 USB 轉接頭

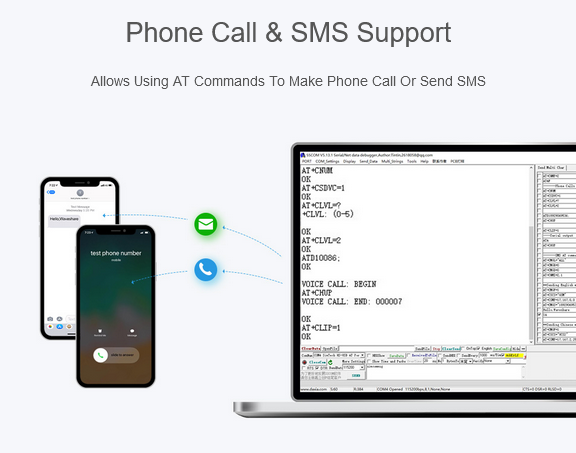

    13. 支援 AT 指令打電話和發簡訊，可透過耳麥介面進行通話

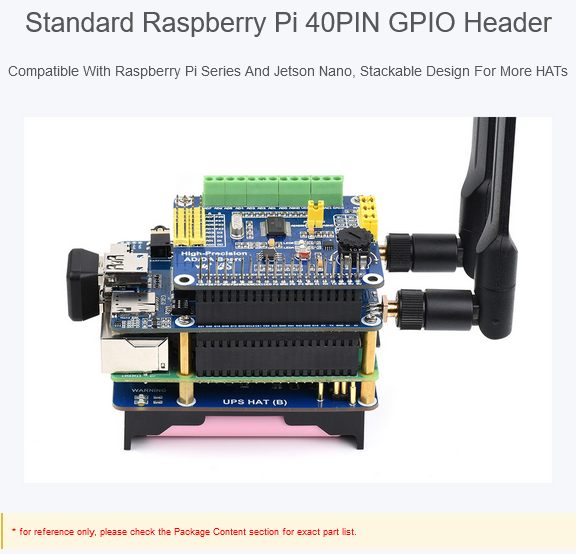

    14. 內建樹莓派 40PIN GPIO 介面，相容 Raspberry Pi 系列主板和 Jetson Nano，支援堆疊外接擴充模組

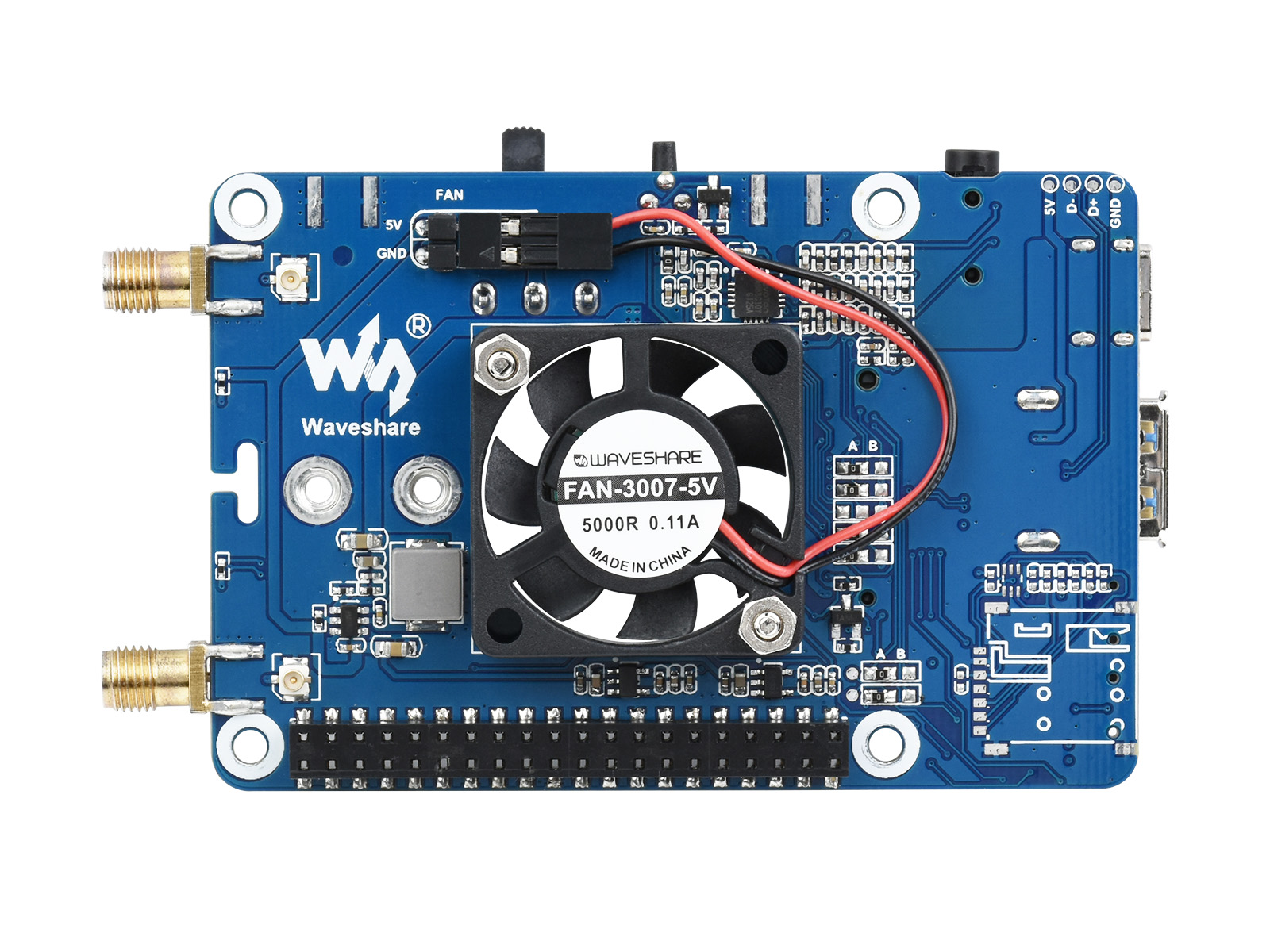

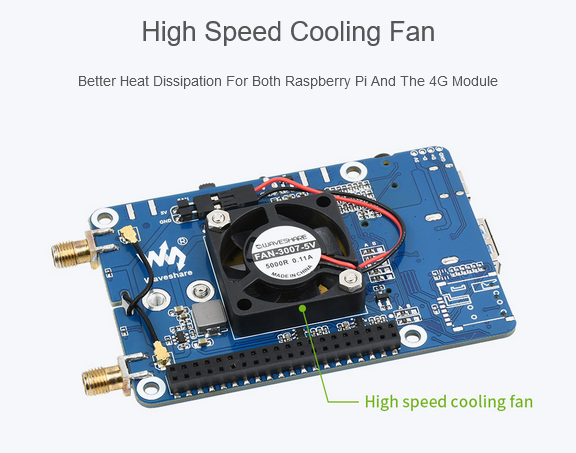

    15. 高轉速散熱風扇，同時給樹莓派和 4G 模組散熱，散熱效果良好

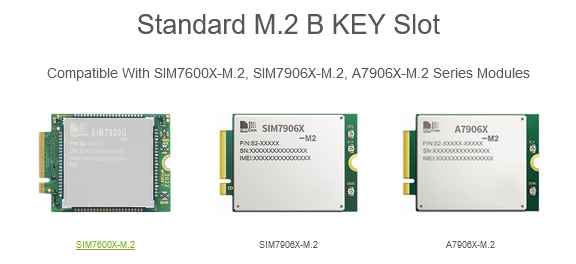

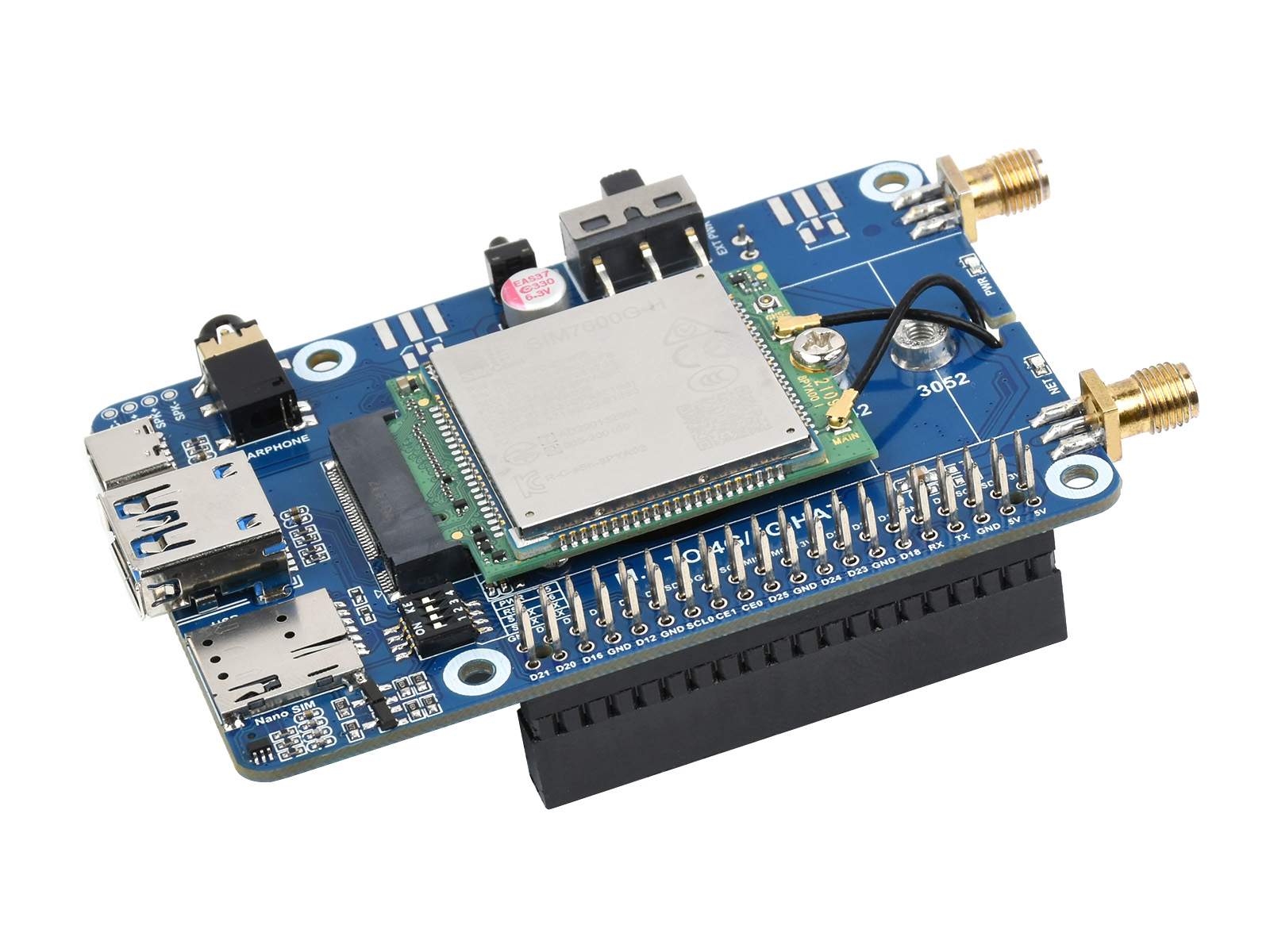

    16. M.2 B KEY 標準介面，相容選配 SIM7600X-M.2、SIM7906X-M.2、A7906X-M.2 系列模組
    17. 提供完整使用手冊及範例程式(Raspberry/Jetson Nano等)

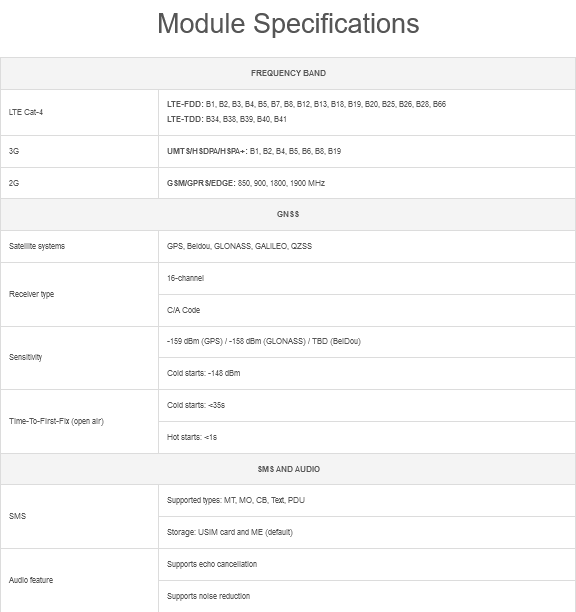

    18. 參數：

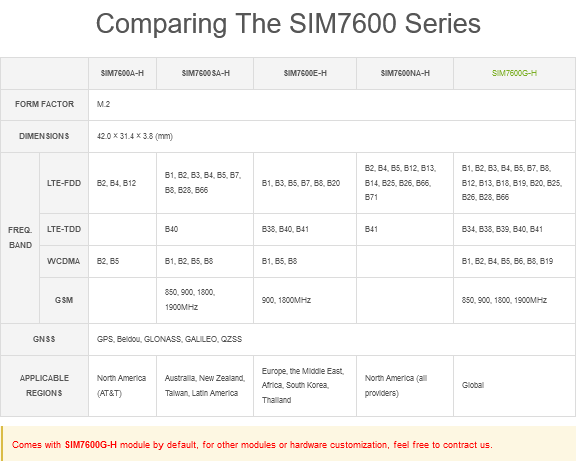

工作頻段
LTE Cat-4 LTE-FDD：B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD：B34, B38, B39, B40, B41
3G UMTS/HSDPA/HSPA+：B1, B2, B4, B5, B6, B8, B19
2G GSM/GPRS/EDGE：850/900/1800/1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
GNSS 參數
接收 16 個通道
C/A Code
靈敏度 -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)
冷啟動 ：-148 dBm
首次定位時間 (開闊地) 冷啟動：<35s
熱啟動：<1s
簡訊和聲音參數
簡訊 (SMS) 支援類型：MT、MO、CB、Text、PDU，簡訊儲存設備：USIM 卡和 ME (預設)
聲音特性 支援回音消除功能，支援噪聲抑制功能
其他參數
供電電壓 5V
工作溫度 -30℃ ~ 80℃
儲存溫度 -45℃ ~ 90℃
產品尺寸 65.00 × 32.00mm

相關資料(點我)：(含以下文件)

    • 使用手册
    • 電路圖
    • 範例程式原始碼

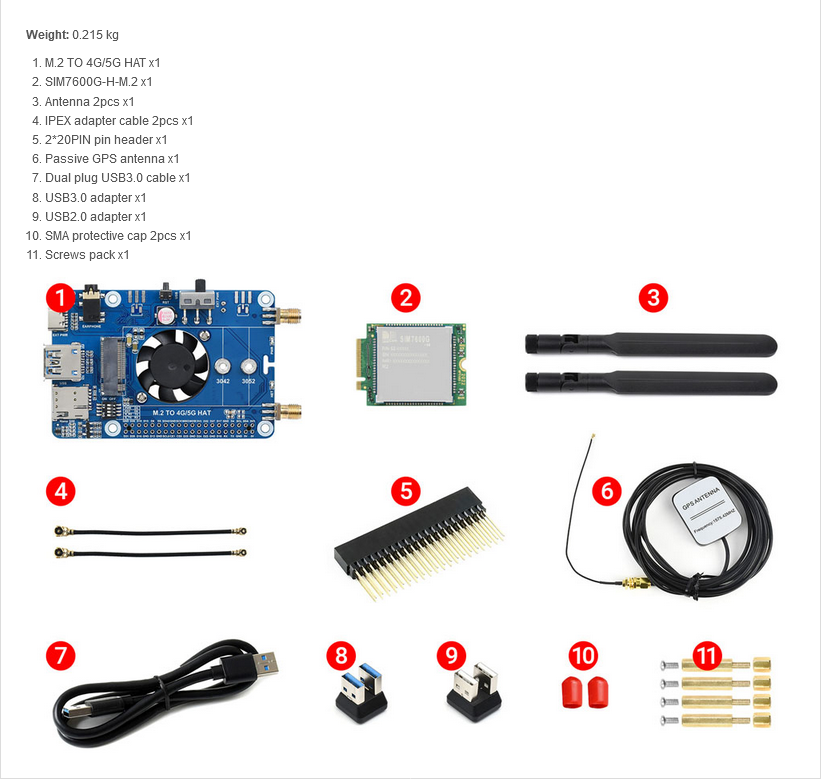

商品內容：

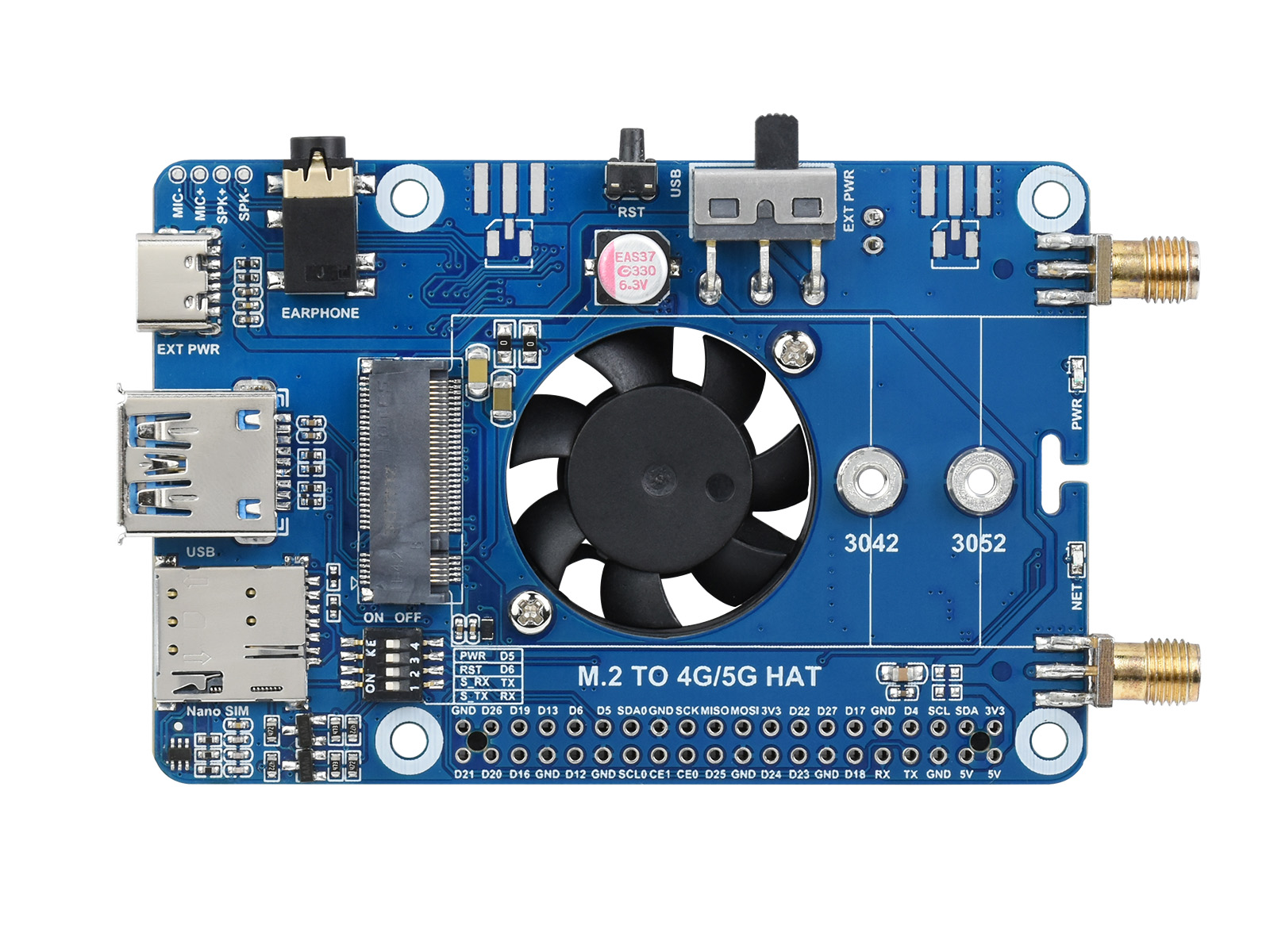

      1. M.2 TO 4G/5G HAT × 1
      2. SIM7600G-H-M.2 × 1
      3. 船槳天線 2pcs × 1
      4. IPEX 轉接線 2pcs × 1
      5. 2*20PIN 長排座 × 1
      6. 無源 GPS 天線 × 1
      7. 雙頭 usb3.0 資料線 × 1
      8. USB3.0 轉接頭 × 1
      9. USB2.0 轉接頭 × 1
      10. SMA 保護帽 2pcs × 1
      11. 螺絲包 × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派4G擴充模組(SIM7600G-H, 全球通, 相容3G/2G, GNSS定位, M.2版)”
Print Friendly, PDF & Email
SIM8200EA-M2 SIM8202G-M2 SIM8262E-M2 SIM8262A-M2
5G 標準 3GPP R15 3GPP R16
晶片方案 高通驍龍 X55 高通驍龍 X62
工作頻段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n78 n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B2, B4, B5
GNSS GPS、GLONASS、北斗、伽利略和 QZSS
資料傳輸
Sub-6G 2.4 Gbps (DL)  /  500 Mbps (UL)
LTE 1 Gbps (DL)  /  200 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
軟體功能
操作系統 Windows/Linux/Android
通訊協定 TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
撥號上網 RNDIS、NDIS、PPP、MBIM
簡訊(SMS) 支援 MT、MO、CB、Text、PDU
硬體升級 支援透過 USB 介面進行硬體升級
硬體說明
SIM卡 1.8V/2.95V
天線介面 用於 3G/4G/5G/GNSS
6 × IPEX-4 介面 4 × IPEX-4 介面
供電電壓 3.135~4.4V
外型封裝 M.2
產品尺寸 52.0 × 30.0 × 2.3mm 42.0 × 30.0 × 2.3mm
工作温度 -30℃ ~ +70℃
應用場景
適用地區 中美日韓、歐洲、中東、美洲 除美洲外的其他地區 美洲
適用地區僅供參考，實際以當地電信商網路覆蓋和支援的頻段選擇合適的模組
典型應用 CPE, 無人機, 視訊直播, 遠端醫療, 智慧安防
Print Friendly, PDF & Email

Mini PCIe 搭配 4G 模组比較表

模組型號
SIM7600G-H-PCIE
EG25-G mPCIe
圖片 工業級 5G CPE 無線路由器多模多頻段 工業級 5G CPE 無線路由器多模多頻段
工作頻段
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28
LTE-TDD B34, B38, B39, B40, B41 B38, B39, B40, B41
WCDMA B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
資料傳輸
LTE-FDD 150 Mbps (DL) / 50 Mbps (UL)
LTE-TDD 130 Mbps(DL) / 35 Mbps(UL) 130 Mbps(DL) / 30 Mbps(UL)
HSPA+ 42 Mbps (DL) / 5.76 Mbps (UL)
WCDMA 384 Kbps (DL) / 384 Kbps (UL)
EDGE 236.8 Kbps (DL) / 236.8 Kbps (UL) 296 Kbps (DL) / 236.8 Kbps (UL)
GPRS 85.6 Kbps (DL) / 85.6 Kbps (UL) 107 Kbps (DL) / 85.6 Kbps (UL)
軟體功能
操作系統 Windows / Linux / Android
通訊協議 TCP, IP, IPV4, IPV6, 多 PDP, FTP, FTPS, HTTP, HTTPS, DNS TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS,
FTPS, SMTPS, SSL, MMS, FILE
簡訊 (SMS) 支援 MT, MO, CB, Text, PDU
韌體升級 支援通過 FOTA / USB 介面進行韌體升級 支援通過 DFOTA / USB 介面進行韌體升級
硬體說明
SIM卡 1.8V / 3.0V
天線介面 IPEX 1 代介面 (LTE 主天線 + LTE 分集天線 + GNSS 天線)
供電電壓 3V ~ 3.6V
外形封装 Mini-PCIe
產品尺寸 50.8 × 31.0 × 5.5 mm 51.0 × 30.0 × 4.9 mm
工作溫度 -40℃ ~ +80℃
應用場景
適用地區 全球通用

說明：4G 模組為選配項，以商品內容為準。此表為實測搭配的型號，若用於其他模組，需確認針腳相容性，以實測為準。
