樹莓派1.3吋OLED擴充板(128×64)

NT$ 398 (含稅)

You Save: NT$ 30 (7%)

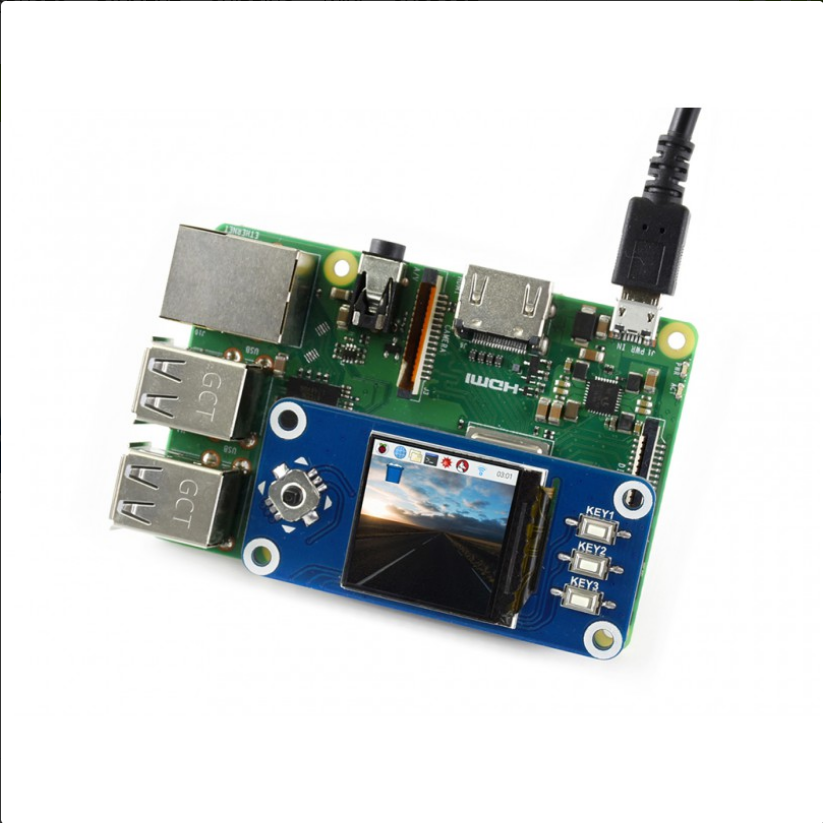

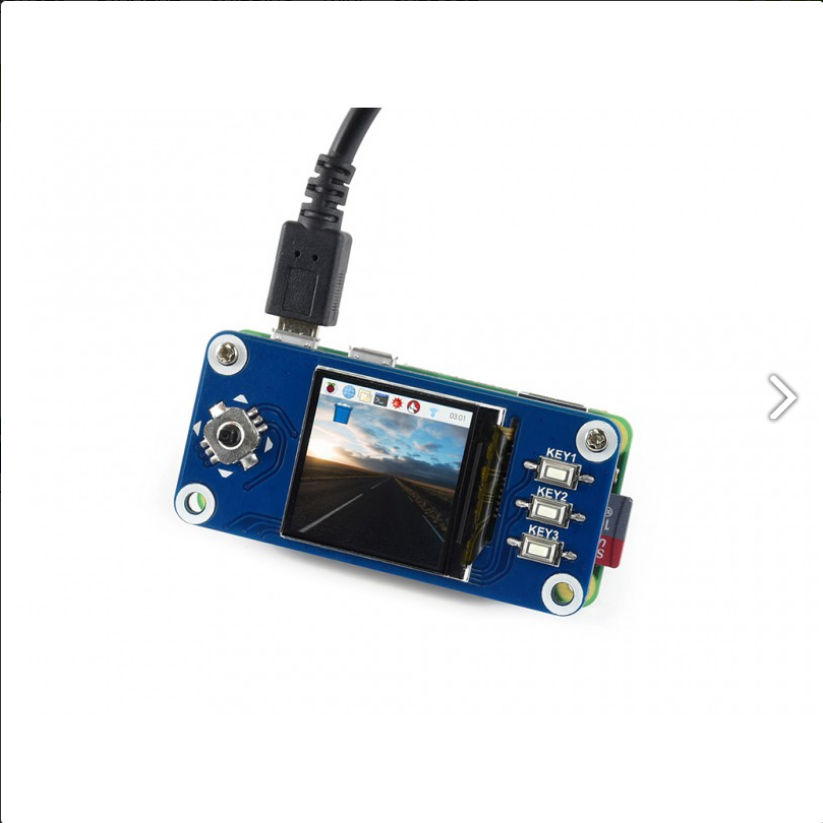

適用樹莓派 5B/4B/3B+/3B/2B/Pi Zero/Pi Zero W

售價含稅，隨貨附發票

保固3個月

8 件庫存

1 × 樹莓派0.91吋OLED擴充模組(128x32)

3 件庫存

NT$ 288 (含稅)
1 × 樹莓派Pioneer600多功能擴充板(含OLED, 溫度, 氣壓, RTC, AD/DA)

2 件庫存

NT$ 1,180 (含稅)
1 × 樹莓派官方7吋LCD觸控螢幕框(白色)

1 件庫存

NT$ 838 (含稅)
貨號: MYW-13890 分類: 標籤: , , , , , ,

描述

Print Friendly, PDF & Email

樹莓派1.3吋OLED擴充板(128×64)

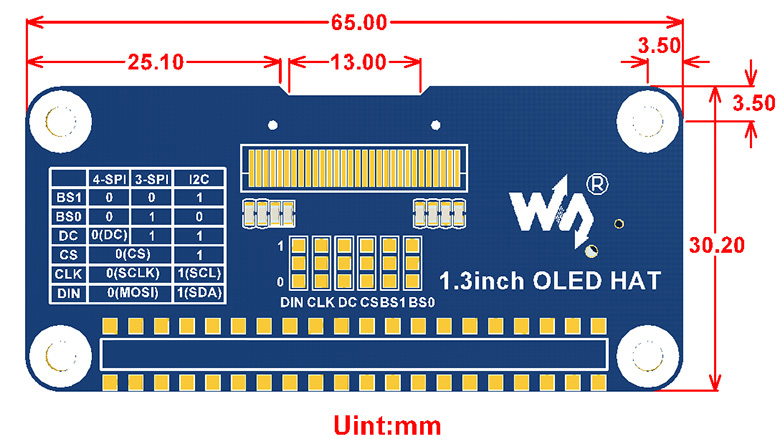

商品規格：

    1. 驅動晶片：SH1106
    2. 支援通訊埠：4-wire SPI、3-wire SPI、I2C
    3. 顯示顏色：藍色
    4. 解析度：128×64
    5. 工作電壓：3.3V

通訊埠定義

功能 樹莓派腳位(BCM) 說明
KEY1 P21 按鍵1/GPIO
KEY2 P20 按鍵2/GPIO
KEY3 P16 按鍵3/GPIO
搖桿Up P6 搖桿上
搖桿Down P19 搖桿下
搖桿Left P5 搖桿左
搖桿Right P26 搖桿右
搖桿Press P13 搖桿按下
SCLK P11/SCLK SPI時脈訊號輸入
MOSI P10/MOSI SPI訊號輸入
DC P24 訊號/指令，低電壓為指令，高電壓為訊號
CS P8/CE0 片選，低電壓有效
RST P25 重置，低電壓有效

相關文件

1.使用手冊

2.線路圖

3.範例程式下載

4.LCD中文取模程式

5.詳細規格書

6.SH1106手冊

使用注意事項：

    1. 本模組預設是在3.3V的系統中使用，但實際經過24小時以上老化測試，發現在5V的系統中也可以正常工作
    2. 正常工作條件下，使用壽命約50000小時
    3. 在3.3V工作電壓下，工作電流全亮約29mA，全滅約1.0mA
    4. OLED 沒有背光，以自發光方式顯示，只接VCC和GND，OLED 是不會亮的，必須用程式控制才能點亮
    5. 電源切勿接反，不能長時間顯示同一畫面，否則將產生殘影，導致損壞

商品內容

    1. 1.3 inch OLED HAT × 1
    2. RPi 銅柱包(2PCS/套) × 1
