樹莓派1.3吋LCD彩色螢幕模組(65K, 240×240, SPI)

Name: 樹莓派1.3吋LCD彩色螢幕模組(65K, 240×240, SPI)
SKU: MYW-15867
Price: 298 TWD
Availability: InStock

NT$ 298 (含稅)

You Save: NT$ 30 (9%)

售價含稅，隨貨附發票

5 件庫存

樹莓派1.3吋LCD彩色螢幕模組(65K, 240×240, SPI)

樹莓派微控制器Pico

1 × 樹莓派微控制器Pico

1 件庫存

NT$ 188 (含稅)

2020全新樹莓派微控制器Pico(附彩色排針及傳輸線)

1 × 2020全新樹莓派微控制器Pico(附彩色排針及傳輸線)

5 件庫存

NT$ 358 (含稅)

樹莓派 RGB LED Matrix Panel (64×32)

1 × 樹莓派 RGB LED Matrix Panel (64×32)

3 件庫存

NT$ 868 (含稅)

貨號: MYW-15867 分類: － 1吋, － RS485, 6. 螢幕(21吋以下), Z. *** 依輸出入方式分類 *** 標籤: 1.3吋, 240x240, 65K, IPS, LCD, Raspberry Pi, rpi, 樹莓派

描述

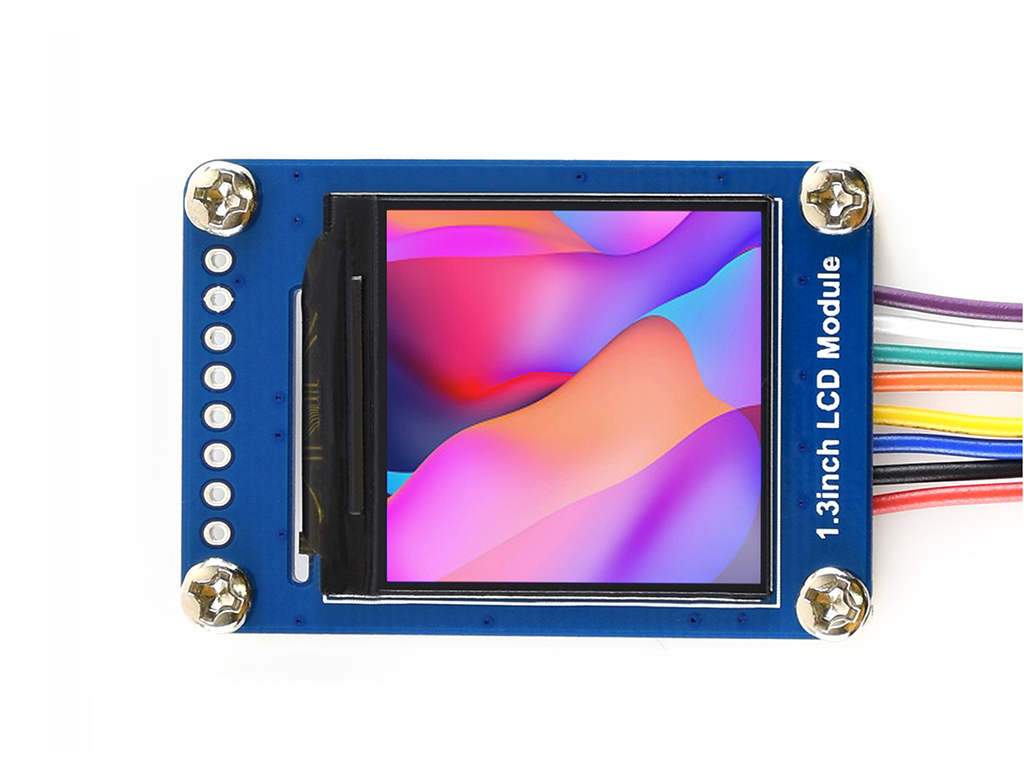

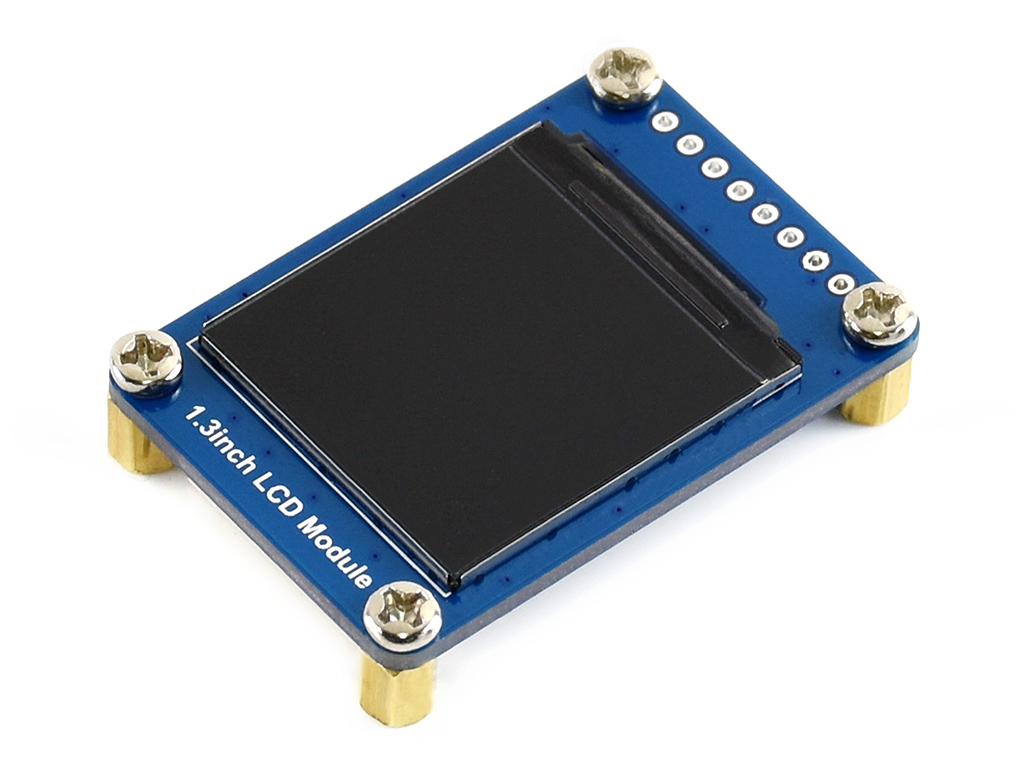

樹莓派1.3吋LCD彩色螢幕模組(65K, 240×240, SPI)

商品特點：

1. 240×240解析度，IPS 液晶螢幕，65K彩色，能清晰顯示彩色圖片
2. 使用SPI介面控制，確保不會佔用太多針腳資源
3. 工作電壓： 3.3V/5V(請保證供電電壓和邏輯電壓一致，否則會導致無法正常工作)
4. 通訊介面： SPI
5. 螢幕類型： IPS
6. 控制晶片： ST7789
7. 解析度： 240(H)RGB x 240(V)
8. 顯示尺寸： 23.4（H）x 23.4（V）mm
9. 畫素大小： 0.0975（H）x 0.0975（V）mm

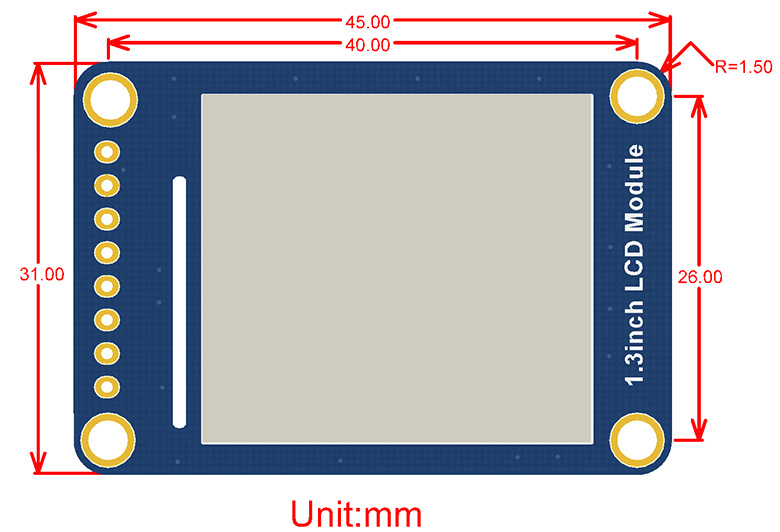

10. 商品尺寸: 45 x 31(mm)
11. 提供完善的配套資料手冊(Raspberry/Jetson Nano/Arduino/STM32範例程式)

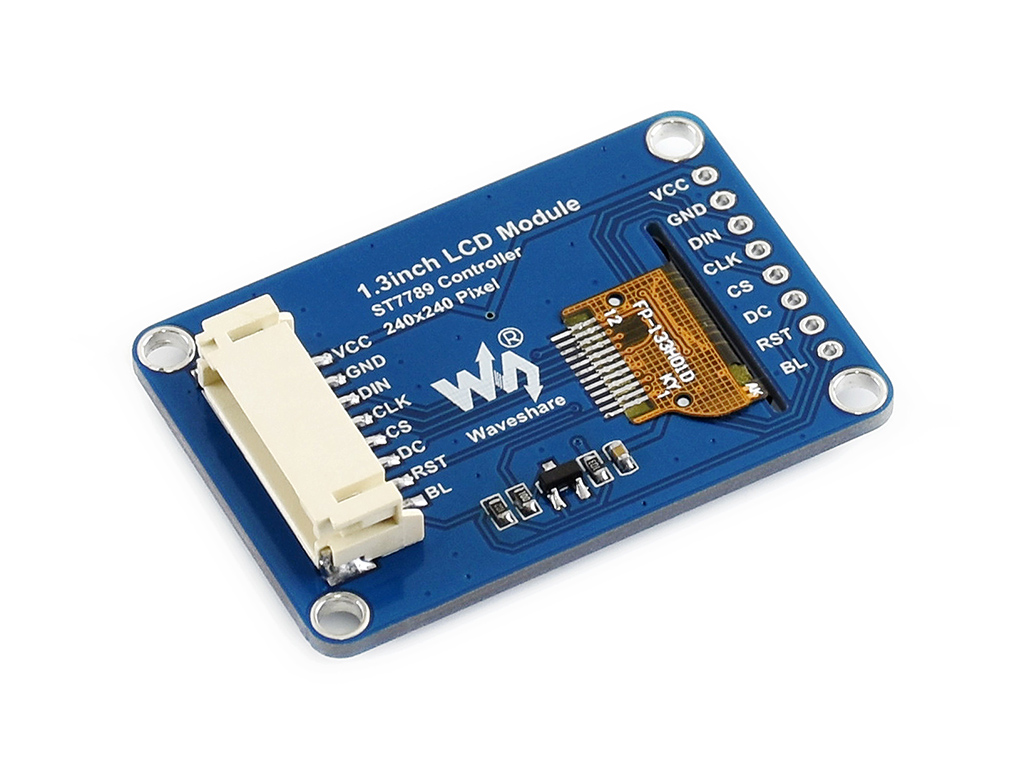

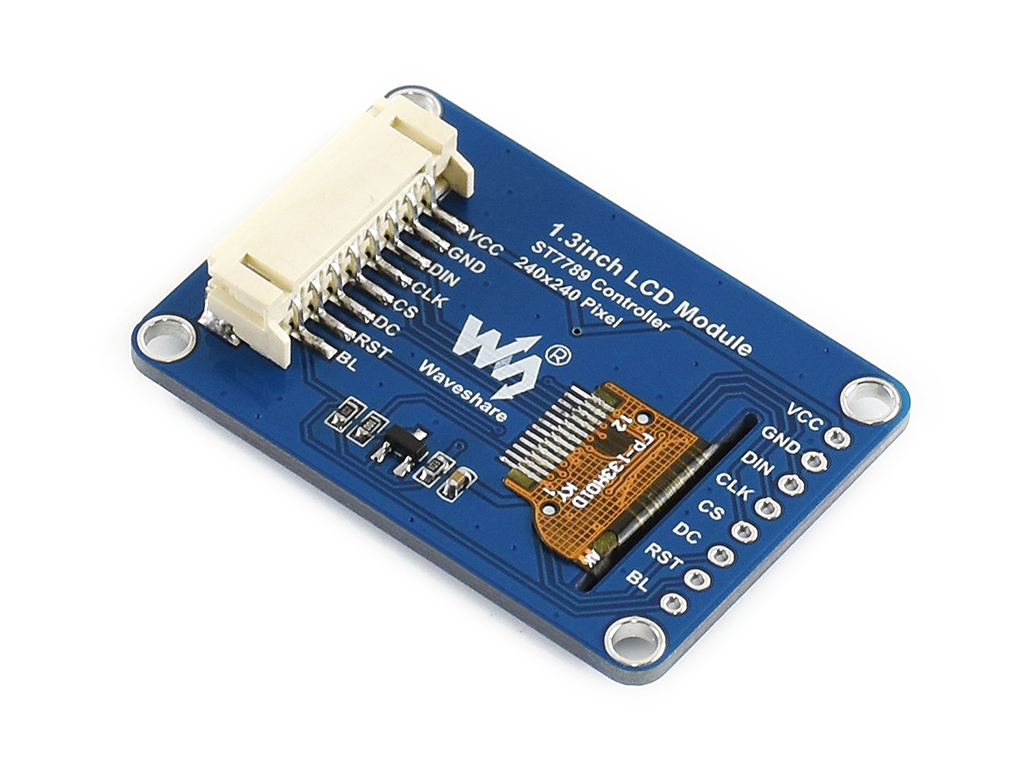

12. SPI 控制介面

VCC	電源正極(3.3V/5V電源輸入)
GND	電源接地
DIN	SPI資料輸入
CLK	SPI時鐘訊號輸入
CS	選擇，低電位有效
DC	資料/命令，低電位表示命令，高電位表示資料
RST	重置，低電位有效
BL	背光

商品內容：

1. 1.3inch LCD Module × 1
2. PH2.0 8PIN連接線(20cm) ×1

商品評價

目前沒有評價。

搶先評價 “樹莓派1.3吋LCD彩色螢幕模組(65K, 240×240, SPI)”

你必須登入才能發表評論。

微雪電子各型螢幕比較表-1

型號	影像				觸摸			聲音		支援主流設備
型號	解析度	介面	面板	可視角度	類型	介面	面板	内建喇叭	訊號輸出	樹莓派	JETSON NANO	電腦
SPI螢幕
3.2inch RPi LCD (C)	320×240	高速SPI	TFT	–	電阻	SPI	–	×	×	√	×	×
3.5inch RPi LCD (B)	480×320	SPI	IPS	160°	電阻	SPI	–	×	×	√	×	×
3.5inch RPi LCD (C)	480×320	高速SPI	TFT	–	電阻	SPI	–	×	×	√	×	×
4inch RPi LCD (C)	480×320	高速SPI	TFT	–	電阻	SPI	–	×	×	√	×	×
DPI螢幕
7inch DPI LCD	1024×600	DPI	IPS	170°	–	–	–	–	–	√	–	–
DSI螢幕
7inch DSI LCD	800×480	DSI	TFT	–	電容	I2C	鋼化玻璃	–	–	√	–	–
7inch DSI LCD (with cam)	800×480	DSI	TFT	–	電容	I2C	鋼化玻璃	–	–	√	–	–
HDMI / TYPE-C螢幕
3.5inch HDMI LCD	480×320	HDMI	IPS	160°	電阻	SPI	–	×	√	√	×	僅顯示
4inch HDMI LCD	480×800	HDMI	IPS	170°	電阻	SPI	–	×	×	√	×	僅顯示
4inch HDMI LCD (C)	720×720	HDMI	IPS	170°	電容	Type-C / I2C	鋼化玻璃	–	√	√	√	√
4inch HDMI LCD (H)	480×800	HDMI	IPS	170°	電阻	SPI	–	×	√	√	×	僅顯示
4.3inch HDMI LCD (B)	800×480	HDMI	IPS	160°	電容	USB	–	×	√	√	√	√
4.3inch DSI LCD	800×480	DSI	IPS	160°	電容	I2C	鋼化玻璃	×	×	√	×	×
5inch DPI LCD	800×480	DPI	IPS	160°	×	×	×	×	×	√	×	×
5inch HDMI LCD	800×480	HDMI	TFT	–	電阻	SPI	–	×	×	√	×	×
5inch HDMI LCD (附外殼)	800×480	HDMI	TFT	–	電阻	SPI	–	×	×	√	×	×
5inch HDMI LCD (B)	800×480	HDMI	TFT	–	電阻	USB	–	×	×	√	×	√
5inch HDMI LCD (B) (附外殼)	800×480	HDMI	TFT	–	電阻	USB	–	×	×	√	×	√
5inch HDMI LCD (G)	800×480	HDMI/VGA	TFT	–	電阻	USB	–	×	√	√	×	√
5inch HDMI LCD (H)	800×480	HDMI/VGA	TFT	–	電容	USB	鋼化玻璃	×	√	√	√	√
5.5inch HDMI AMOLED	1080×1920	HDMI	AMOLED	170°	電容	USB	鋼化玻璃	×	√	√	√	√
5.5inch HDMI AMOLED (附外殼)	1080×1920	HDMI	AMOLED	170°	電容	USB	鋼化玻璃	×	√	√	×	×
7inch HDMI LCD	1024×600	HDMI	IPS	170°	電阻	SPI	–	×	×	√	×	僅顯示
7inch HDMI LCD (B)	800×480	HDMI	TFT	–	電容	USB	–	×	×	√	×	√
7inch HDMI LCD (B) (附外殼)	800×480	HDMI	TFT	–	電容	USB	–	×	×	√	×	√
7inch HDMI LCD (C)	1024×600	HDMI	IPS	170°	電容	USB	–	×	×	√	×	√
7inch HDMI LCD (C) (附外殼)	1024×600	HDMI	IPS	170°	電容	USB	–	×	×	√	×	√
7inch HDMI LCD (H)	1024×600	HDMI/VGA	IPS	170°	電容	USB	–	×	√	√	√	√
7inch HDMI LCD (H) (附外殼)	1024×600	HDMI/VGA	IPS	170°	電容	USB	鋼化玻璃	×	√	√	√	√
7inch FHD Monitor	1080×1920	HDMI	IPS	170°	電容	USB	鋼化玻璃	√	√	√	√	√
7HP-CAPQLED	1024×600	HDMI	IPS(QLED)	170°	電容	USB	鋼化玻璃	–	√	√	√	√
7.9inch HDMI LCD	400×1280	HDMI	IPS	170°	電容	USB	鋼化玻璃	×	√	√	√	√
9inch 2560×1600 Monitor	2560×1600	HDMI	IPS	178°	電容	USB	鋼化玻璃	√	√	√	√	√
10.1inch HDMI LCD	1024×600	HDMI	IPS	170°	電阻	SPI	–	×	×	√	×	僅顯示
10.1inch HDMI LCD (B) (附外殼)	1280×800	HDMI	IPS	170°	電容	USB	鋼化玻璃	×	×	√	×	√
10.1inch HDMI LCD (E)	1024×600	HDMI	IPS	170°	電容	USB	鋼化玻璃	×	√	√	√	√
10.1inch HDMI LCD (G) (附外殼)	1920×1200	HDMI	IPS	160°	電容	USB	鋼化玻璃	√	√	√	√	√
10.1inch HDMI LCD (H) (附外殼)	1024×600	HDMI/VGA	TFT	–	電容	USB	–	×	×	√	√	√
10.1HP-CAPQLED	1280×720	HDMI	IPS(QLED)	170°	電容	USB	鋼化玻璃	–	√	√	√	√
10.5inch HDMI AMOLED	2560×1600	HDMI	AMOLED	160°	電容	USB	鋼化玻璃	√	√	√	√	√
11.6inch HDMI LCD (H)(無外殼)	1920×1080	HDMI	IPS	178°	電容	USB	鋼化玻璃	×	√	√	√	√
11.6inch HDMI LCD (H) (附外殼)	1920×1080	HDMI/VGA	IPS	178°	電容	USB	鋼化玻璃	√	√	√	√	√
12.5inch FHD Monitor	1920×1080	HDMI/Type-C	IPS	178°	電容	Type-C / USB	鋼化玻璃	√	√	√	√	√
13.3inch HDMI LCD (H)(無外殼)	1920×1080	HDMI	IPS	178°	電容	USB	鋼化玻璃	×	√	√	√	√
13.3inch HDMI LCD (H) (附外殼)	1920×1080	HDMI/VGA	IPS	178°	電容	USB	鋼化玻璃	√	√	√	√	√
13.3inch HDMI LCD (H) (附外殼) V2	1920×1080	HDMI/VGA	IPS	178°	電容	USB	鋼化玻璃	√	√	√	√	√
15.6inch HDMI LCD(無外殼)	1920×1080	HDMI	IPS	178°	電容	USB	鋼化玻璃	×	√	√	√	√
15.6inch HDMI LCD (H) (附外殼)	1920×1080	HDMI/VGA	IPS	178°	電容	USB	鋼化玻璃	√	√	√	√	√
15.6inch FHD Monitor	1920×1080	HDMI/Type-C	IPS	178°	電容	Type-C / USB	鋼化玻璃	√	√	√	√	√

SPI螢幕

優點：售價低
缺點：幀率低，僅適合低解析度，僅支援樹莓派，佔用樹莓派40pin GPIO介面（SPI），樹莓派系统兼容性差

DPI螢幕

優點：售價低，幀率高，支援多種解析度，樹莓派系統相容性佳
缺點：僅支援樹莓派，佔用樹莓派40pin GPIO介面

DSI螢幕

優點：售價適中，幀率高，不佔用樹莓派40pin GPIO介面，樹莓派系統相容性佳
缺點：僅支援樹莓派

HDMI / TYPE-C螢幕

優點：幀率高，支援多種解析度，支援多種設備，不佔用樹莓派40pin GPIO介面，樹莓派系統相容性佳
缺點：售價較高

PK項	UART TO ETH	RS485 TO ETH	RS232/485 TO ETH	2-CH UART TO ETH
SKU	12161	15731	15729	20655
參考售價	CALL	818	1268	CALL
微控制器	Cortex-M0	Cortex-M0	Cortex-M4(主頻高達120MHz)	CH9121
乙太網路埠	RJ45(10/100Mbps自適應)
	協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client			TCP/UDP
	緩存：發送6Kbyte，接收4Kbyte		緩存：發送16Kbyte，接收16Kbyte	–
序列介面	UART	RS485	RS232+RS485(可同時工作)	UART
	波特率：600bps~460.8Kbps	波特率：600bps~230.4Kbps		300~921.6Kbps
	硬體流：不支援		硬體流：支援	硬體流：不支援
	資料位：5，6，7，8
	停止位：1，2
	校驗位：None，Even，Odd，Space，Mark
	緩存：接收800byte		緩存：發送2Kbyte，接收2Kbyte	–
	成幀機制：4字節打包時間，字節長度400		成幀機制：4字節打包時間，字節長度1460，可自定義	–
特色功能	自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件			KeepAlive 機制，網路韌體升級
特色功能	–	–	Modbus網關、Websocket(網頁轉序列)	–
工作模式	TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client			TCP Server、TCP Client、UDP Server、UDP Client
支援Client數	TCP Server下，可自定義連接的Client數(1~16)		TCP Server下，支援兩路Socket，每路可連接8個Client	TCP Server下，可自定義連接的Client數(1~8)
配置方式	內建網頁，上位機設定軟體，序列指令			上位機設定軟體，序列指令
介面保護	電源：防反接， ESD 保護，防突波
	網路埠：1.5KV電磁隔離保護
	–	RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻		–
	–	–	防雷保護，過流保護	–
供電電壓	3.3V/5V	5~7V	5~36V	3.3V/5V
工作電流	150mA@5V	110mA@5V	86.5mA@5V	140mA@5V
工作溫度	-25～75℃		-40～85℃
存儲溫度	-40～105℃			-55℃~125℃
產品尺寸	50.5 × 22.6 × 15mm	70 × 63.6 × 25mm	82.8 × 85.7 × 25mm	53 × 22mm

項次	Sense HAT (B)	Sense HAT (C)	樹莓派 Sense HAT	備註
陀螺儀	測量範圍：±250/500/1000/2000 dps 分辨率：16位	測量範圍：±16/32/64/128/256/512/1024/2048 dps 分辨率：16位	測量範圍：±245/500/2000 dps 分辨率：16位	C型角速度可選量程更多
加速度計	測量範圍：±2/4/8/16 g 分辨率：16位	測量範圍：±2/4/8/16 g 分辨率：16位	測量範圍：±2/4/8/16 g 分辨率：16位
磁力計	測量範圍：±49 gauss 分辨率：16位	測量範圍：±49.12 gauss 分辨率：16位	測量範圍：±4/8/12/16 gauss 分辨率：16位	C型磁力測量範圍更廣
氣壓計	測量範圍：260 ~ 1260 hPa 測量精度（常温下）： ±0.025hPa 測量速率：1 Hz – 75 Hz	測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz	測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz	B、C型大氣壓測量的精度更高，速率更快
溫溼度感測器	測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C	測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C	測量精度：±4.5% rH 測量範圍：20% ~ 80% rH 測量精度（温度）：±0.5°C 測量範圍（温度）：15 ~ 40°C	B、C型温溼度測量的精度更高，範圍更廣
其他	颜色識別感測器高精度12位元AD轉換晶片	颜色識別感測器高精度12位元AD轉換晶片	8×8 RGB LED矩陣五向摇桿	B、C型內建颜色識別感測器，支援AD連接更多感測器

微雪電子 USB 轉多功能序列埠轉換器比較表

編號MYW-	商品圖/編號/型號	說明	序列轉換	參考售價
15817	USB TO RS232/485/TTL	USB 轉單通道序列採用 FT232RNL 方案工業級，隔離型可壁掛或桌面使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL	880
22547	USB TO RS232/485/TTL (B)	USB 轉單通道序列採用 CH343G 方案工業級，隔離型可壁掛或桌面使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL	CALL
23996	USB TO RS232/485/422/TTL	USB 轉單通道序列採用 FT232RNL 方案工業級，隔離型可壁掛或導軌使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 RS422 • USB 轉 TTL	CALL
25411	USB TO UART/I2C/SPI/JTAG	USB 轉雙通道序列採用 CH347T 方案工業級，非隔離型可壁掛或桌面使用	多功能序列轉換器： • USB 轉 2 路 TTL • USB 轉 1 路 TTL + 1 路 I2C + 1 路 SPI • USB 轉 1 路 TTL + 1 路 JTAG	558
21619	USB TO 4CH TTL	USB 轉四通道序列採用 CH344 方案工業級，非隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 TTL	CALL
25219	USB TO 4CH RS485	USB 轉四通道序列採用 CH344 方案工業級，非隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS485	568
26545	USB TO 4CH RS485 (B)	USB 轉四通道序列採用 CH344 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS485	638
26681	USB TO 4CH RS232/485	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或導軌使用	四序列轉換器： • USB 轉 4 路 RS232 • USB 轉 3 路 RS232 + 1 路 RS485 • USB 轉 2 路 RS232 + 2 路 RS485	988
26854	USB TO 4CH RS232	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS232	CALL
25970	USB TO 4CH RS485/422	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或導軌使用	四序列轉換器： • USB 轉 4 路 RS485 • USB 轉 3 路 RS485 + 1 路 RS422 • USB 轉 2 路 RS485 + 2 路 RS422	CALL
25790	USB TO 4CH Serial Converter	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 1 路 TTL + 3 路 RS485 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS232 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS422 • USB 轉 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422 • USB 轉 2 路 TTL + 2 路 RS485 • USB 轉 2 路 TTL + 1 路 RS485 + 1 路 RS422 • USB 轉 2 路 TTL + 1 路 RS422 + 1 路 RS232	CALL
28214	USB TO 8CH RS485	USB 轉八通道序列工業級，隔離型可壁掛或導軌使用	八序列轉換器： • USB 轉 8 路 RS485	CALL

微雪電子各型螢幕比較表-2

型號	類型	顯示顏色	解析度	顯示面積 (mm×mm)	支援介面	驅動晶片	尺寸 (mm×mm)	排針介面
0.91inch OLED Module	OLED	白色	128×32	22.38×5.58	I2C	SSD1306	36.0×12.5	PH2.0端子
0.95inch RGB OLED (A)	OLED	65K彩色	96×64	20.14×13.42	4-wire SPI	SSD1331	31.7×37.0	彎排針
0.95inch RGB OLED (B)	OLED	65K彩色	96×64	20.14×13.42	4-wire SPI	SSD1331	31.7×37.0	直排針
0.96inch LCD Module	IPS	65K彩色	160×80	21.70×10.80	4-wire SPI	ST7735S	32.5×26.0	PH2.0端子
0.96inch OLED (A)	OLED	黄藍雙色塊*	128×64	21.70×11.20	3/4-wire SPI、I2C	SSD1306	33.0×33.5	彎排針
0.96inch OLED (B)	OLED	黄藍雙色塊*	128×64	21.70×11.20	3/4-wire SPI、I2C	SSD1306	33.0×33.5	直排針
1.14inch LCD Module	IPS	65K彩色	240×135	24.91×14.86	4–wire SPI	ST7789	35.0×32.0	PH2.0端子
1.28inch LCD Module	IPS	65K彩色	240×240	Φ32.4mm	4-wire SPI	GC9A01	40.4×37.5 Φ37.5	PH2.0端子
1.3inch LCD Module	IPS	65K彩色	240×240	23.40×23.40	4-wire SPI	ST7789	45.0×31.0	PH2.0端子
1.3inch OLED (A)	OLED	藍色	128×64	29.42×14.70	3/4-wire SPI、I2C	SH1106	40.5×37.5	彎排針
1.3inch OLED (B)	OLED	藍色	128×64	29.42×14.70	3/4-wire SPI、I2C	SH1106	40.5×37.5	直排針
1.3inch OLED Module (C)	OLED	白色	64×128	14.70×29.42	4-wire SPI、I2C	SH1107	30.0×39.5	PH2.0端子
1.47inch LCD Module	LCD	262K彩色	172×320	17.39×32.35	4-wire SPI	ST7789V3	22.0×38.5	PH2.0端子
1.5inch OLED Module	OLED	白色(16灰度)	128×128	26.86×26.86	4-wire SPI、I2C	SSD1327	44.5×37.0	PH2.0端子
1.5inch RGB OLED Module	OLED	65K彩色	128×128	26.86×26.86	3/4-wire SPI	SSD1351	44.5×37.0	PH2.0端子
1.54inch LCD Module	IPS	65K彩色	240×240	27.72×27.72	4–wire SPI	ST7789	50.0×35.0	PH2.0端子
1.8inch LCD Module	TFT	65K彩色	128×160	28.30×34.50	4-wire SPI	ST7735S	56.5×34.0	PH2.0端子
2inch LCD Module	IPS	262K彩色	240×320	30.60×40.80	4-wire SPI	ST7789	58.0×35.0	PH2.0端子
2.4inch LCD Module	TFT	65K彩色	240×320	36.72×48.96	4-wire SPI	ILI9341	70.5×43.3	PH2.0端子
