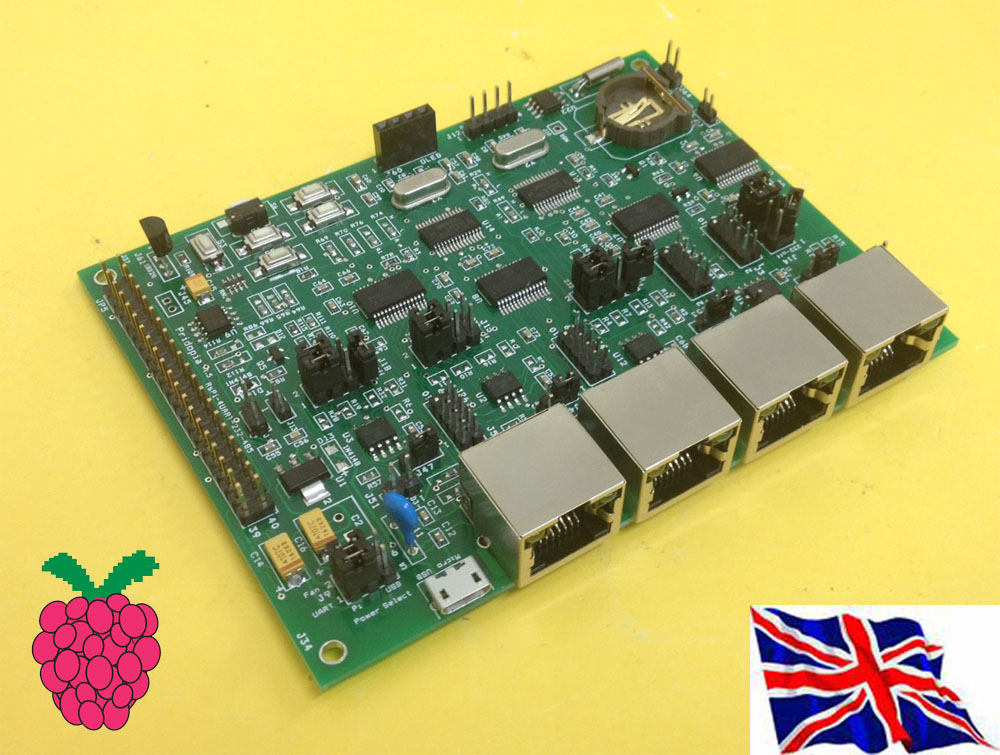

樹莓派 RS232/RS485 擴充板(4埠，DB9 & RJ45，UART)

Name: 樹莓派 RS232/RS485 擴充板(4埠，DB9 &amp; RJ45，UART)
SKU: Pi-4xUART-232-485-4-eh
Price: 3980 TWD
Availability: OutOfStock

NT$ 3,980 (含稅)

You Save: NT$ 300 (7%)

樹莓派 A+/B+/2B/3B/3B+/Pi Zero/Pi ZeroW適用

英國Pridopia公司設計製造

工廠直營，提供技術支援

保固3個月，歡迎來信洽詢

已售完

貨號: Pi-4xUART-232-485-4-eh 分類: － I2C(內部整合電路), － RS232, － RS485, － UART, Z. *** 依通訊協定分類 *** 標籤: EEPROM, I2C, Raspberry Pi, rpi, rs232, rs485, uart, 樹莓派

描述

商品規格

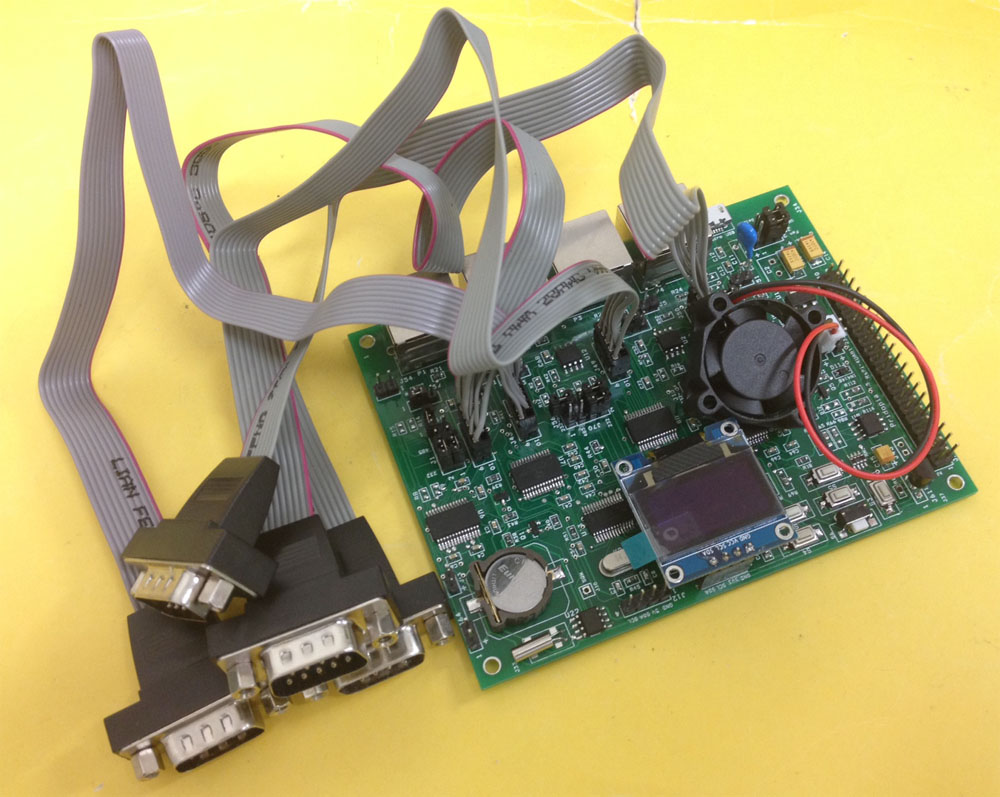

1. Provide RS232 x4 or RS485 x4 DB9 or RJ45 output

2. Jumper setting RS232 / RS485 output

3. RS485 auto RTS control by software

4. On board DS18B20 1Wire Temperature sensor

5. 128×64 0.96″ OLED screen for COM port information

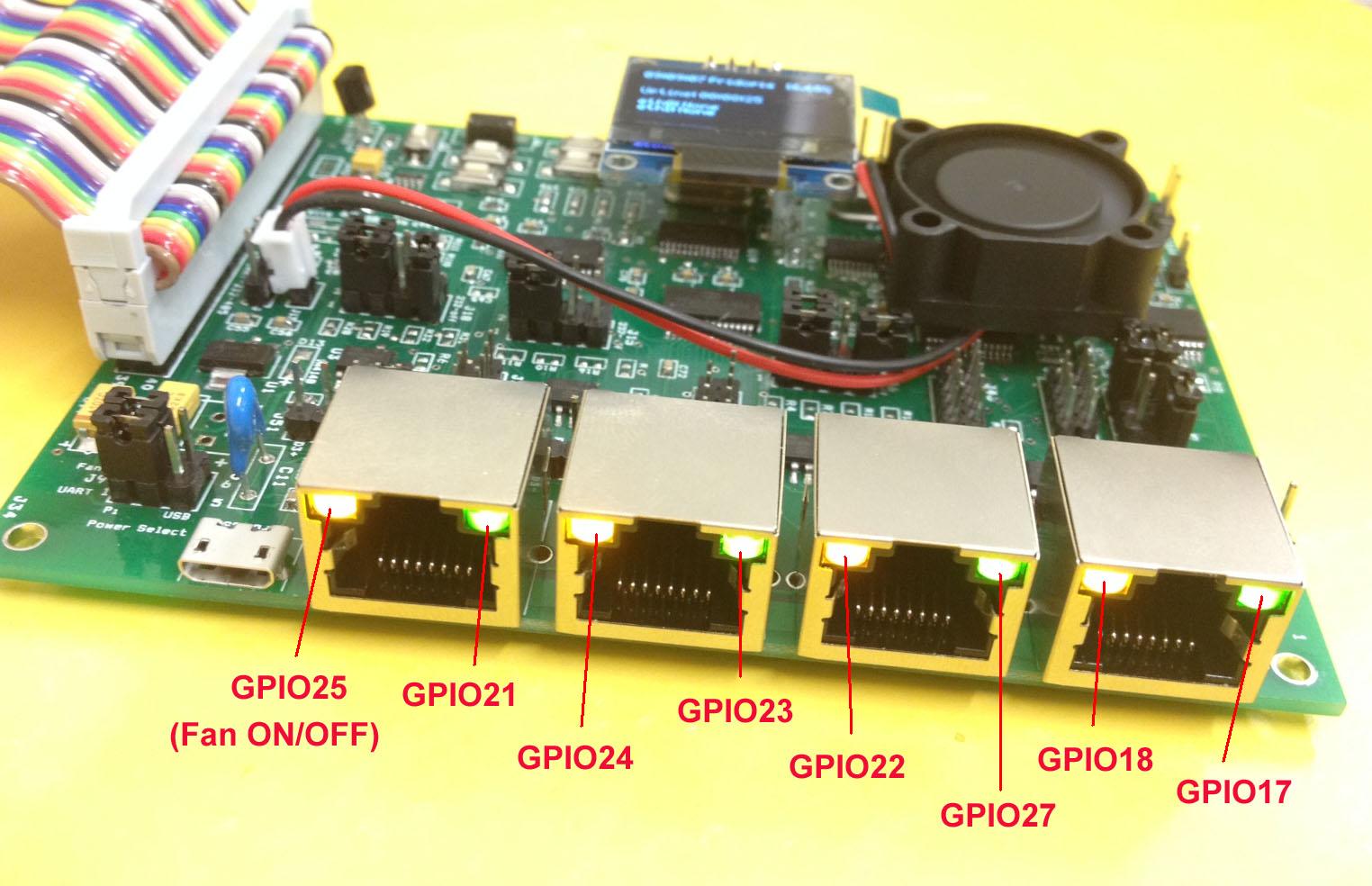

6. Provide 8 GPIO control LED

7. 1 GPIO 5V Mini Fan control pin (ON/OFF control ) ( 2.0mm / 2.54mm pitch )

8. On board RTC function with CR1220 Battery socket

9. 4 UART Board Power select jumper from Pi or Micro USB

10. 5V Mini Fan Power select jumper from Pi or Micro USB

11. Provide an individual 3.3V power for UART Board

12. Provide HAT EEPROM for future driver program update.

13. One software control Micro Switch for Program ( Shut Down , reboot….)

14. 5 software control Micro Switch for OLED screen control.

15. Use 20×2 40pin cable connect to Pi

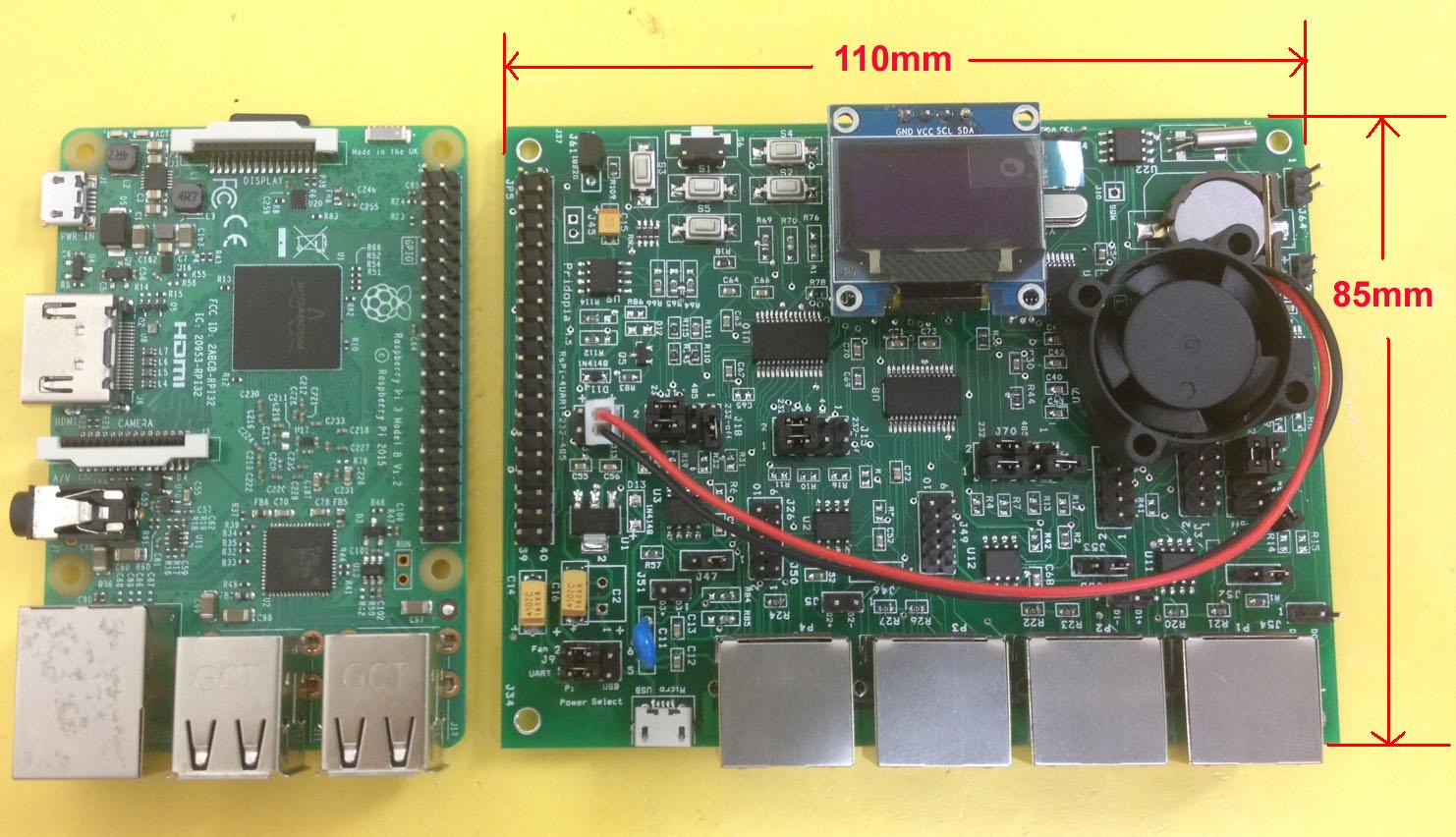

16. PCB size 110mm x 85mm

17. Raspberry Pi model 3B & Pi Zero W still can use on board Bluetooth & WiFi

18. Provide Serial GUI Control Panel– Control up to 4 Serial Ports

19. Provide command line mode to activate serial ports through terminal/ssh.

商品內容

1x Rs-Pi RS232 – Rs485 Add-On board

1x Manual
