樹莓派 Raspberry Pi 2803 4組繼電器及步進馬達擴充板

NT$ 1,028 (含稅)

You Save: NT$ 352 (26%)



英國Pridopia公司設計製造

工廠直營，提供技術支援，保固3個月

適用樹莓派 A+/B+/2B/3B/3B+/Pi Zero/Pi ZeroW

售價含稅，隨貨附發票

歡迎來信選購或洽詢

已售完

貨號: rs-pi-2803-4relay-v3 分類: 標籤: , , , , , , , , ,

描述

Print Friendly, PDF & Email

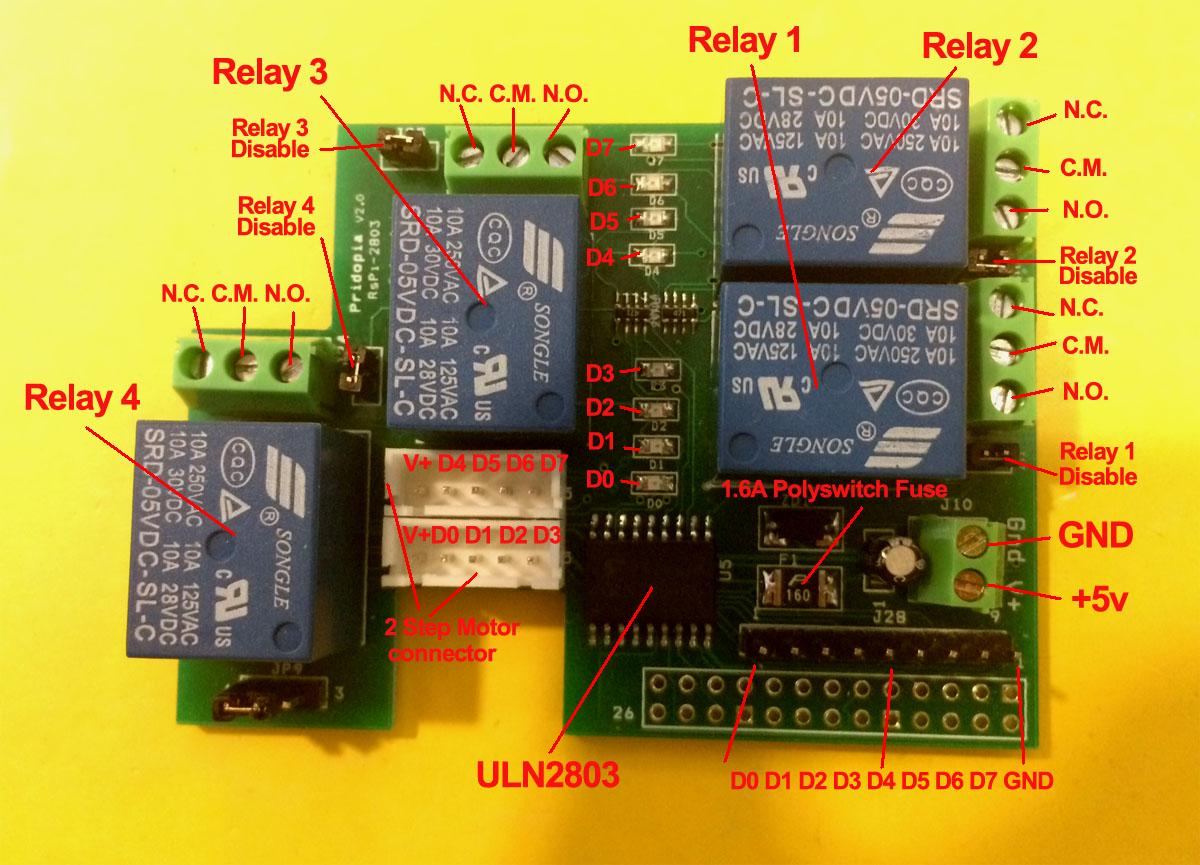

1. J11   GND, D0, D1,D2,D3,D4,D5,D6,D7   OUTPUT  with D0~ D7 LED

2. This board use GPIO 17,18,27,22,23,24,25,4 control D0 ~D7       GPIO 17,18,27,22 control Relay 1 ~4

3.  J28 & J10 (2P Terminal Block) for 5V input for Relay & 2803

4. U5 ULN2803 8 darlington transistor array

5.J15,J17,J25,J24 for disable Relay (remove disable)

6. Step motor connector J12 (5V,D0,D1,D2,D3)  J19(5V,D4,D5,D6,D7)    can use Step motor (28BYJ-48 5VDC)

8Relay.py    demo



demo program

8Relay.py

4relay user manual

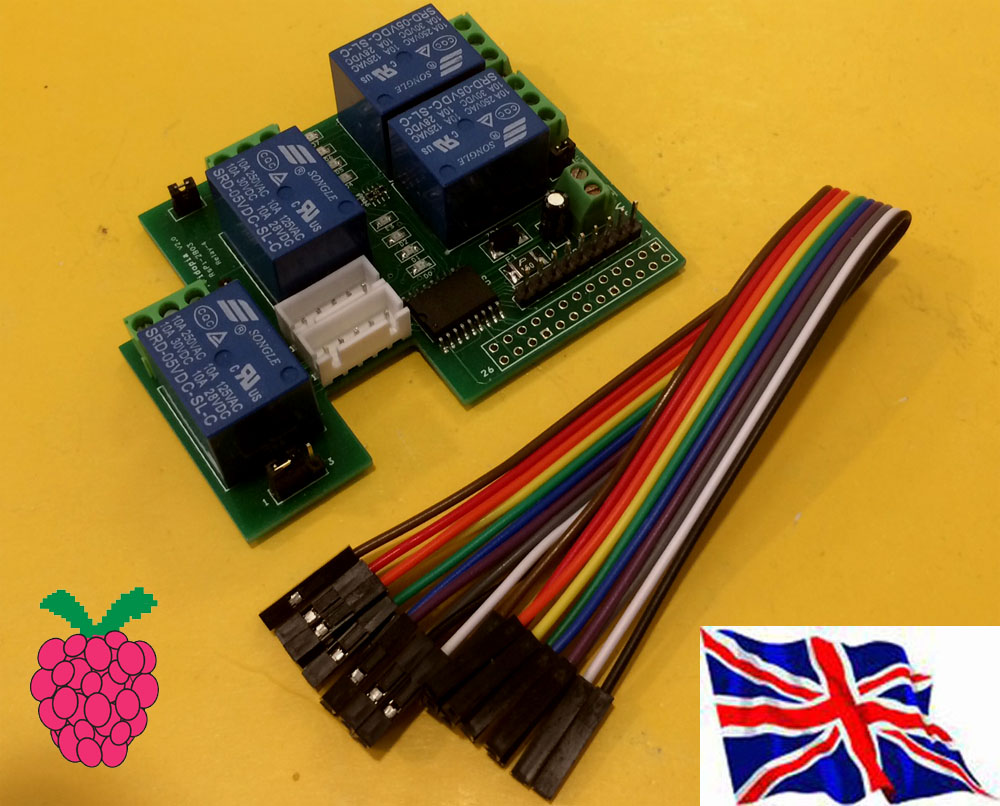

Package Content

1x Rs-Pi 2803-4 Relay -v3 board

1 x 9pin 20cm female to female  cable

1x manual
