樹莓派 Pico 螢幕模組(0.96吋, 160×80, SPI)

NT$ 338 (含稅)

You Save: NT$ 142 (30%)

售價含稅，隨貨附發票

保固 3 個月

3 件庫存

1 × 樹莓派微控制器Pico

1 件庫存

NT$ 188 (含稅)
1 × 2020全新樹莓派微控制器Pico(附彩色排針及傳輸線)

5 件庫存

NT$ 358 (含稅)
1 × 樹莓派微控制器Pico UPS 模組

8 件庫存

NT$ 498 (含稅)
貨號: MYW-19653 分類: , , , , 標籤: , , , , ,

描述

Print Friendly, PDF & Email

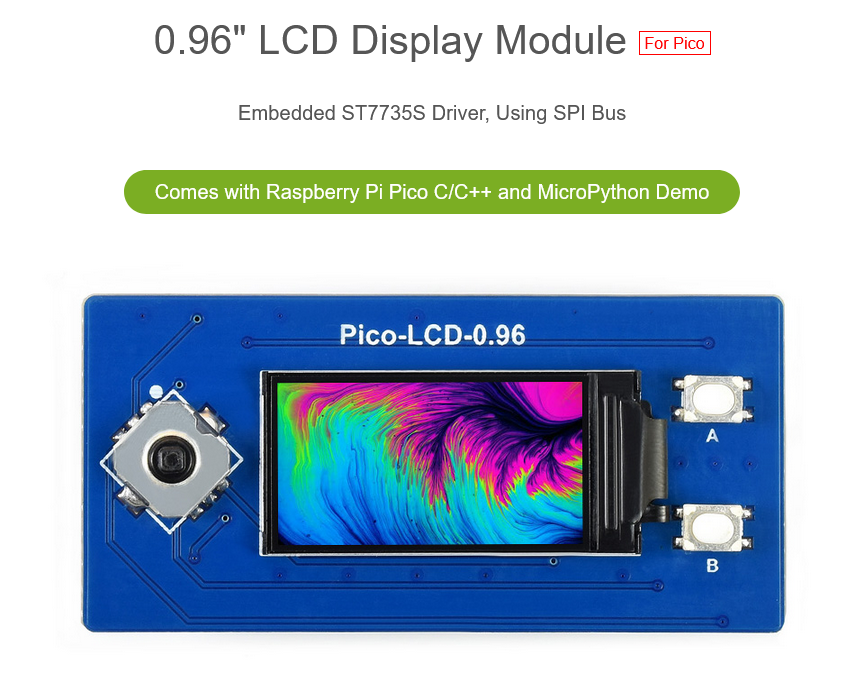

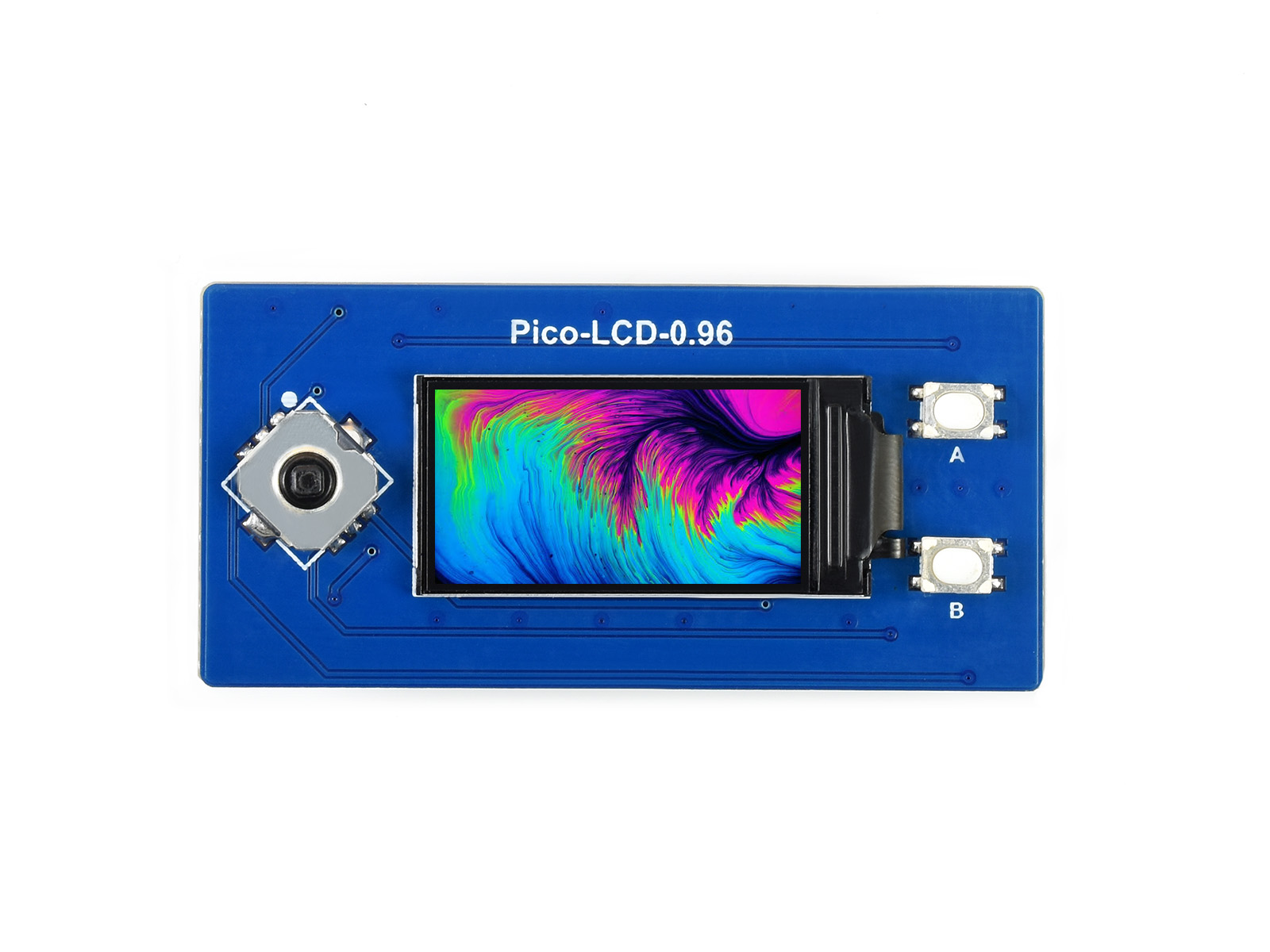

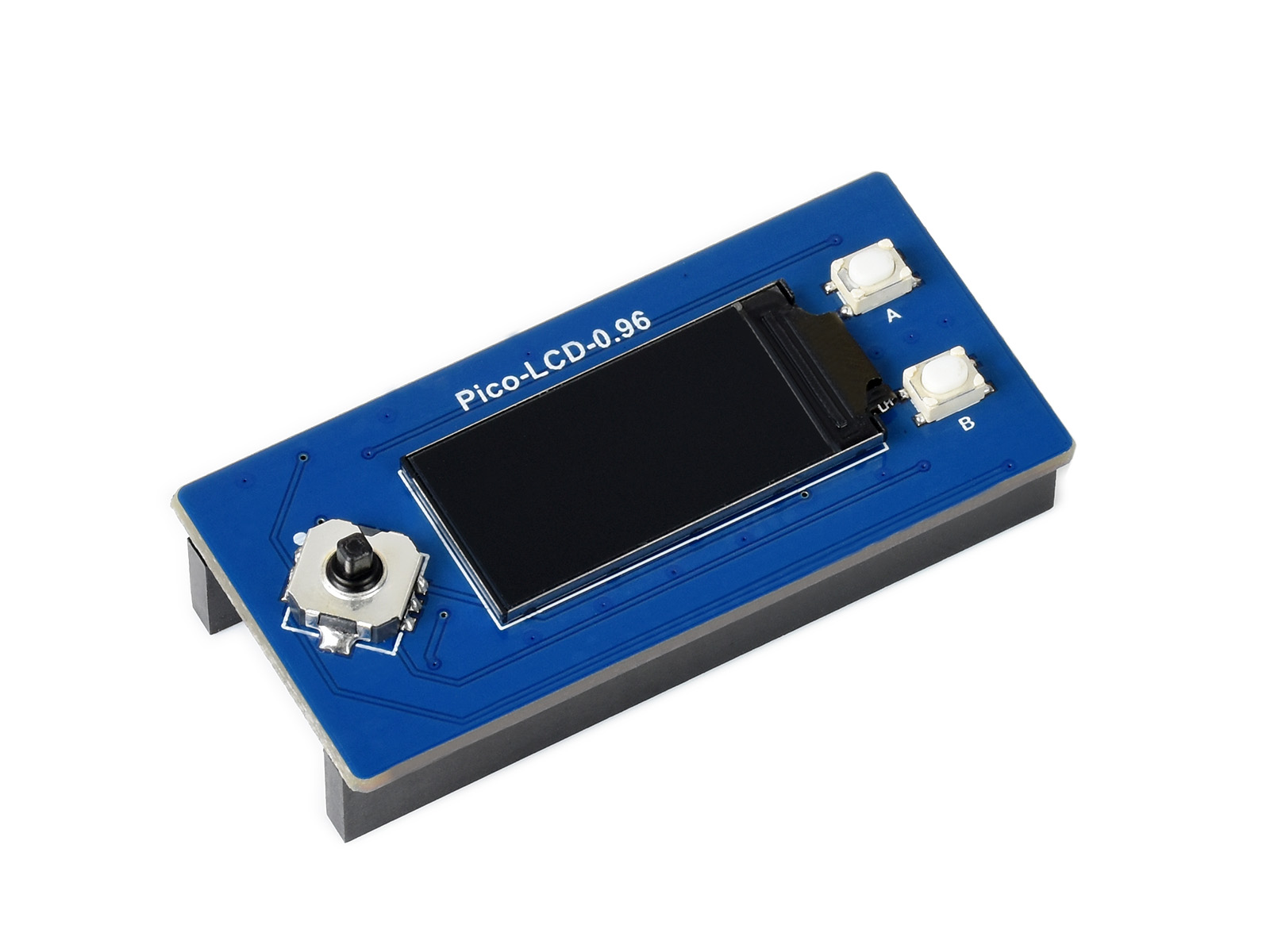

樹莓派 Pico 螢幕模組(0.96吋, 160×80, SPI)

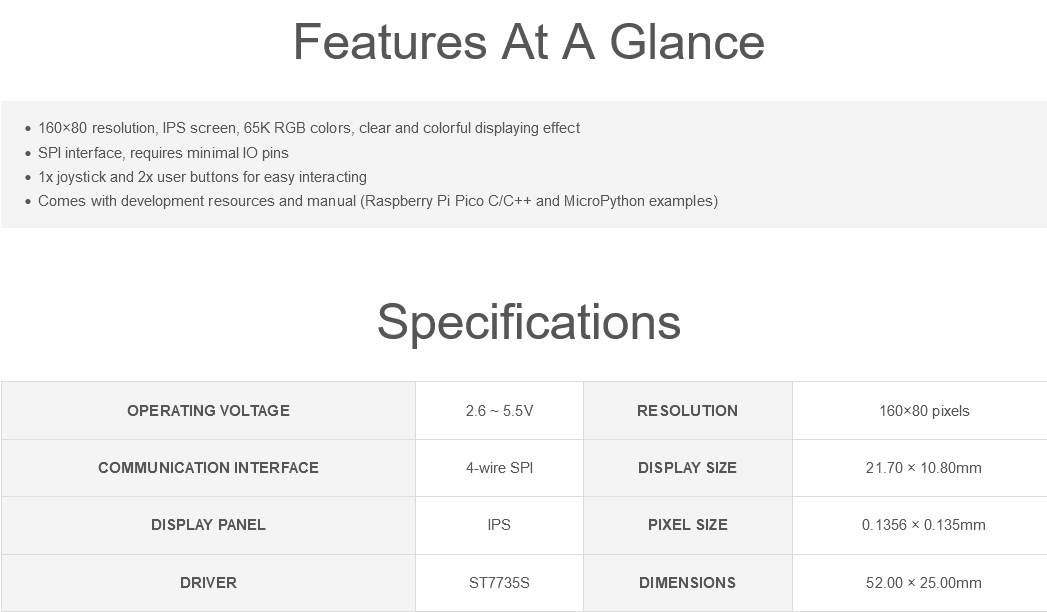

商品特點：

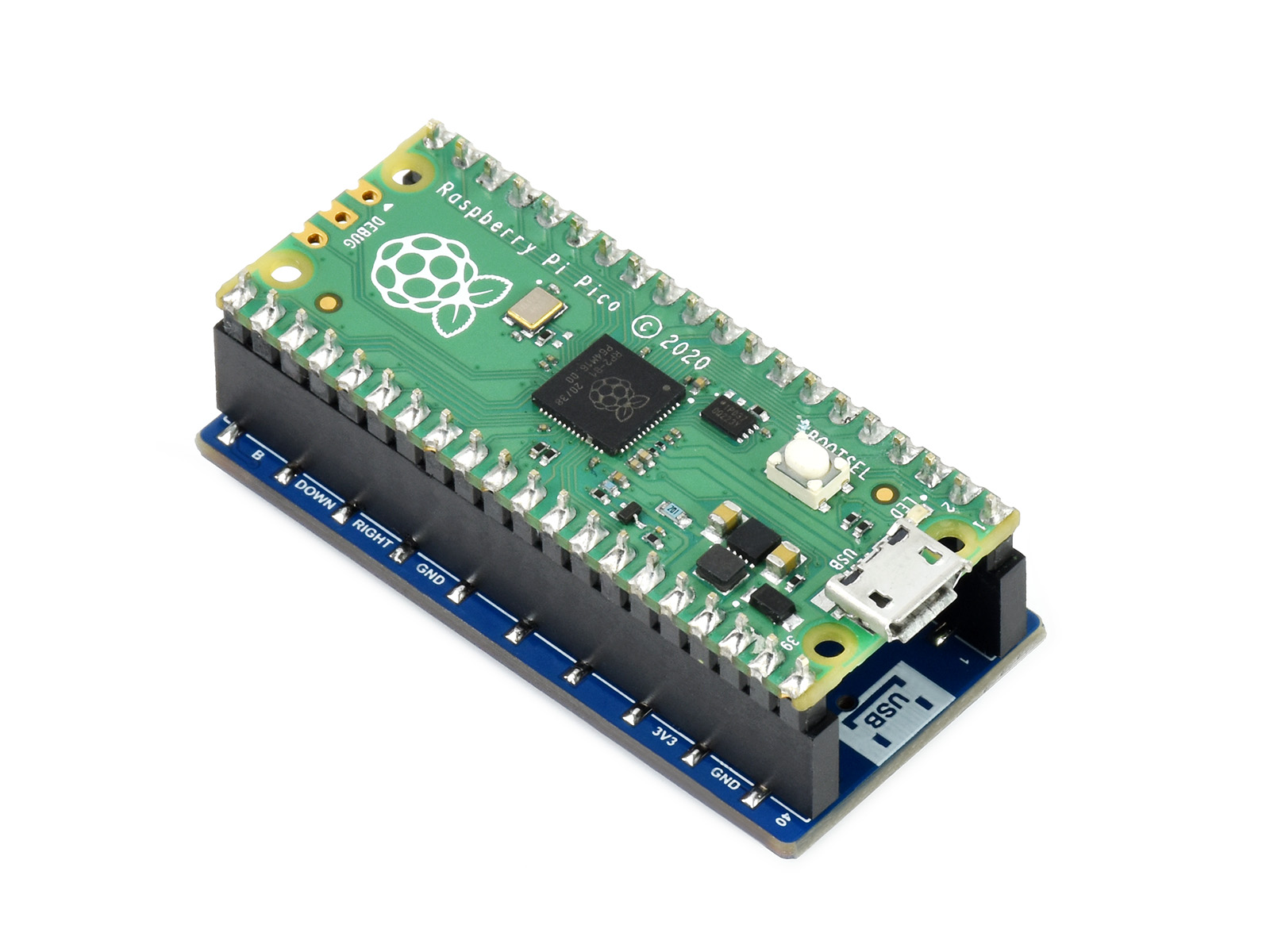

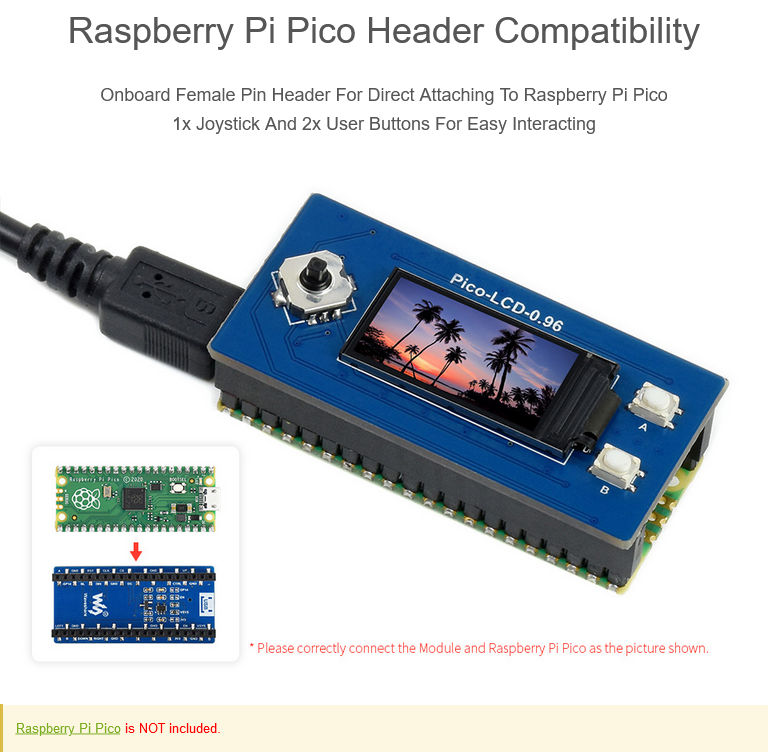

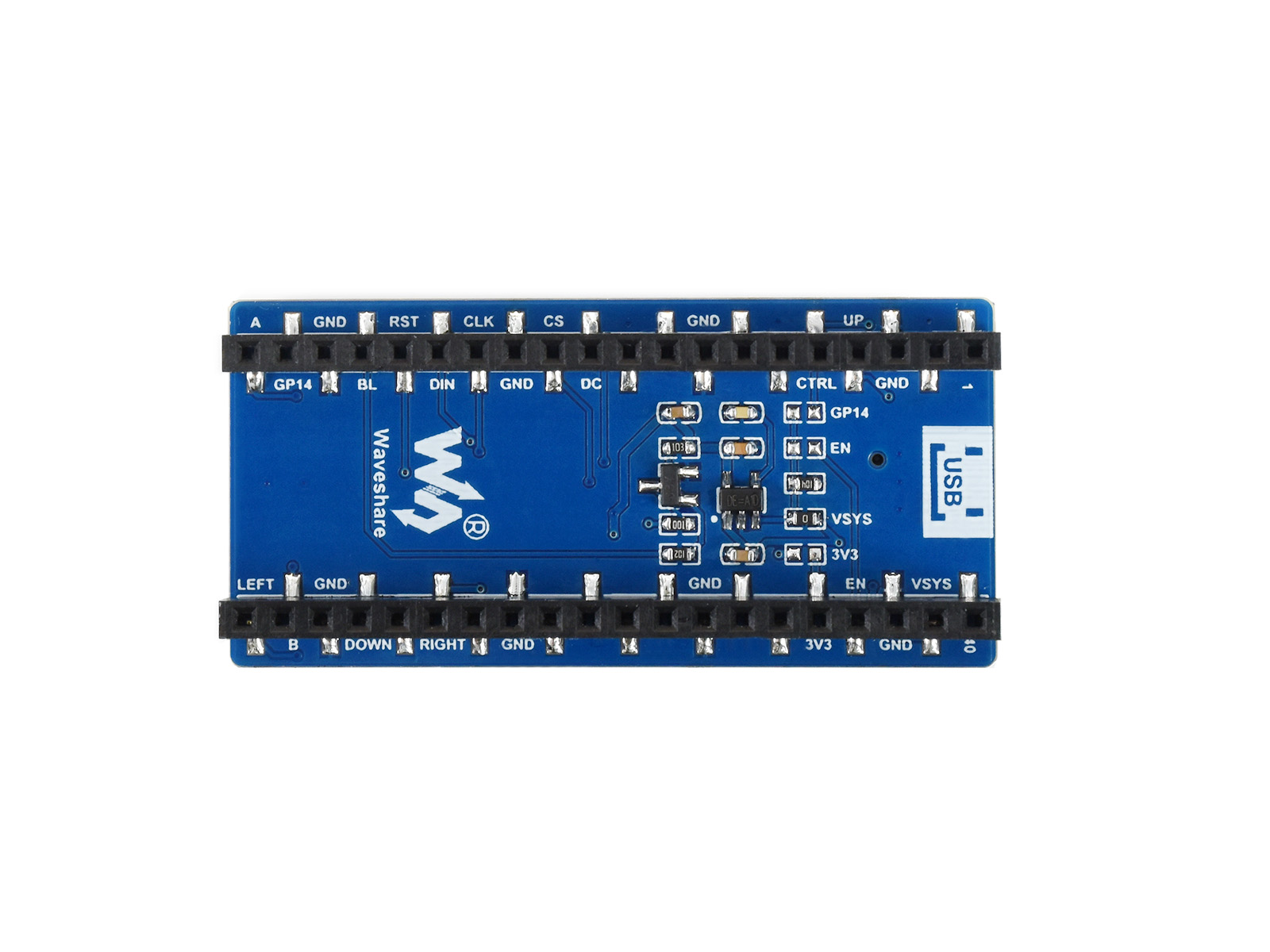

    1. 針對樹莓派 Pico 介面設計，相容 Raspberry Pi Pico 系列主板，預焊排針插槽，可直接連接到 Pico
    2. 內建 160×80 解析度 IPS 液晶螢幕，65K 彩色，能清晰地顯示彩色圖片
    3. 內建 ST7735S 驅動晶片，使用 SPI 通訊控制，確保不會佔用太多腳位資源
    4. 內建 1 個搖桿和 2 個按鍵，方便擴展應用
    5. 提供完善的配套資料手冊 (Raspberry Pi Pico C/C++ 和 Micro Python 等範例程式)

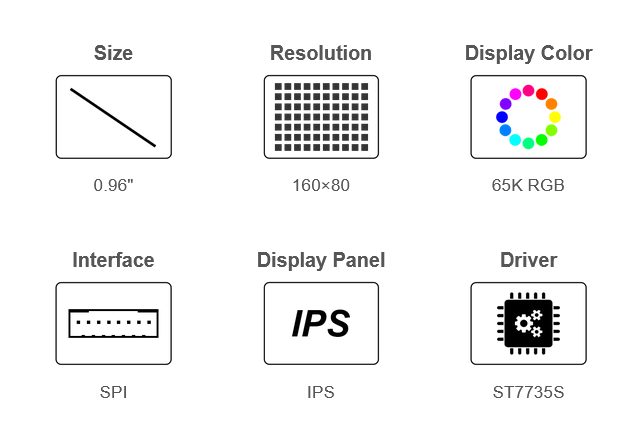

    6. 參數：
      1. 工作電壓：2.6 ~ 5.5V
      2. 解析度： 160 × 80 Pixels
      3. 通訊介面： 4-wire SPI

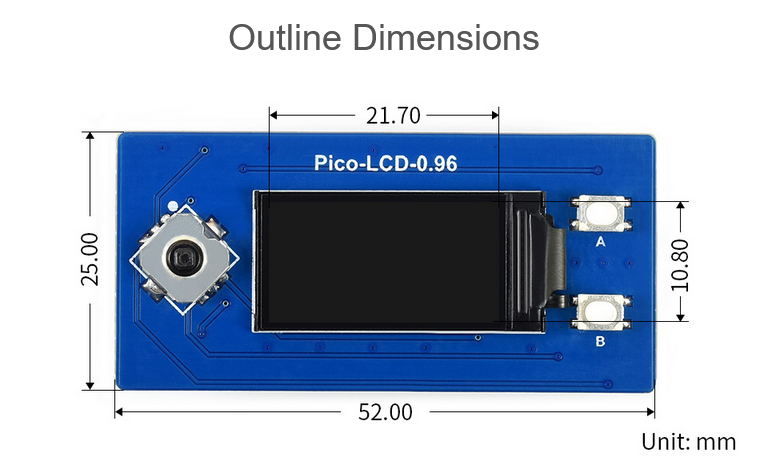

      4. 顯示尺寸： 21.70 × 10.80mm
      5. 顯示面板： IPS
      6. 畫素： 0.1356 × 0.135mm
      7. 控制晶片： ST7735S
      8. 尺寸： 52.00 × 25.00mm

相關文件：

商品內容：

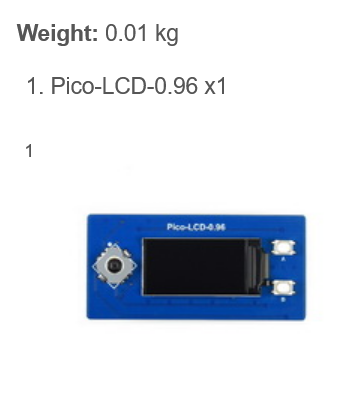

    • Pico-LCD-0.96 × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派 Pico 螢幕模組(0.96吋, 160×80, SPI)”
Print Friendly, PDF & Email

微雪電子各型螢幕比較表-1

型號 影像 觸摸 聲音 支援主流設備
解析度 介面 面板 可視角度 類型 介面 面板 内建喇叭 訊號輸出 樹莓派 JETSON NANO 電腦
SPI螢幕
3.2inch RPi LCD (C) 320×240 高速SPI TFT – 電阻 SPI – × × √ × ×
3.5inch RPi LCD (B) 480×320 SPI IPS 160° 電阻 SPI – × × √ × ×
3.5inch RPi LCD (C) 480×320 高速SPI TFT – 電阻 SPI – × × √ × ×
4inch RPi LCD (C) 480×320 高速SPI TFT – 電阻 SPI – × × √ × ×
DPI螢幕
7inch DPI LCD 1024×600 DPI IPS 170° – – – – – √ – –
DSI螢幕
7inch DSI LCD 800×480 DSI TFT – 電容 I2C 鋼化玻璃 – – √ – –
7inch DSI LCD (with cam) 800×480 DSI TFT – 電容 I2C 鋼化玻璃 – – √ – –
HDMI / TYPE-C螢幕
3.5inch HDMI LCD 480×320 HDMI IPS 160° 電阻 SPI – × √ √ × 僅顯示
4inch HDMI LCD 480×800 HDMI IPS 170° 電阻 SPI – × × √ × 僅顯示
4inch HDMI LCD (C) 720×720 HDMI IPS 170° 電容 Type-C / I2C 鋼化玻璃 – √ √ √ √
4inch HDMI LCD (H) 480×800 HDMI IPS 170° 電阻 SPI – × √ √ × 僅顯示
4.3inch HDMI LCD (B) 800×480 HDMI IPS 160° 電容 USB – × √ √ √ √
4.3inch DSI LCD 800×480 DSI IPS 160° 電容 I2C 鋼化玻璃 × × √ × ×
5inch DPI LCD 800×480 DPI IPS 160° × × × × × √ × ×
5inch HDMI LCD 800×480 HDMI TFT – 電阻 SPI – × × √ × ×
5inch HDMI LCD (附外殼) 800×480 HDMI TFT – 電阻 SPI – × × √ × ×
5inch HDMI LCD (B) 800×480 HDMI TFT – 電阻 USB – × × √ × √
5inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT – 電阻 USB – × × √ × √
5inch HDMI LCD (G) 800×480 HDMI/VGA TFT – 電阻 USB – × √ √ × √
5inch HDMI LCD (H) 800×480 HDMI/VGA TFT – 電容 USB 鋼化玻璃 × √ √ √ √
5.5inch HDMI AMOLED 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 × √ √ √ √
5.5inch HDMI AMOLED (附外殼) 1080×1920 HDMI AMOLED 170° 電容 USB 鋼化玻璃 × √ √ × ×
7inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI – × × √ × 僅顯示
7inch HDMI LCD (B) 800×480 HDMI TFT – 電容 USB – × × √ × √
7inch HDMI LCD (B) (附外殼) 800×480 HDMI TFT – 電容 USB – × × √ × √
7inch HDMI LCD (C) 1024×600 HDMI IPS 170° 電容 USB – × × √ × √
7inch HDMI LCD (C) (附外殼) 1024×600 HDMI IPS 170° 電容 USB – × × √ × √
7inch HDMI LCD (H) 1024×600 HDMI/VGA IPS 170° 電容 USB – × √ √ √ √
7inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA IPS 170° 電容 USB 鋼化玻璃 × √ √ √ √
7inch FHD Monitor 1080×1920 HDMI IPS 170° 電容 USB 鋼化玻璃 √ √ √ √ √
7HP-CAPQLED 1024×600 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃 – √ √ √ √
7.9inch HDMI LCD 400×1280 HDMI IPS 170° 電容 USB 鋼化玻璃 × √ √ √ √
9inch 2560×1600 Monitor 2560×1600 HDMI IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
10.1inch HDMI LCD 1024×600 HDMI IPS 170° 電阻 SPI – × × √ × 僅顯示
10.1inch HDMI LCD (B) (附外殼) 1280×800 HDMI IPS 170° 電容 USB 鋼化玻璃 × × √ × √
10.1inch HDMI LCD (E) 1024×600 HDMI IPS 170° 電容 USB 鋼化玻璃 × √ √ √ √
10.1inch HDMI LCD (G) (附外殼) 1920×1200 HDMI IPS 160° 電容 USB 鋼化玻璃 √ √ √ √ √
10.1inch HDMI LCD (H) (附外殼) 1024×600 HDMI/VGA TFT – 電容 USB – × × √ √ √
10.1HP-CAPQLED 1280×720 HDMI IPS(QLED) 170° 電容 USB 鋼化玻璃 – √ √ √ √
10.5inch HDMI AMOLED 2560×1600 HDMI AMOLED 160° 電容 USB 鋼化玻璃 √ √ √ √ √
11.6inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 × √ √ √ √
11.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
12.5inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃 √ √ √ √ √
13.3inch HDMI LCD (H)(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 × √ √ √ √
13.3inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
13.3inch HDMI LCD (H) (附外殼) V2 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
15.6inch HDMI LCD(無外殼) 1920×1080 HDMI IPS 178° 電容 USB 鋼化玻璃 × √ √ √ √
15.6inch HDMI LCD (H) (附外殼) 1920×1080 HDMI/VGA IPS 178° 電容 USB 鋼化玻璃 √ √ √ √ √
15.6inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 電容 Type-C / USB 鋼化玻璃 √ √ √ √ √

SPI螢幕

  • 優點：售價低
  • 缺點：幀率低，僅適合低解析度，僅支援樹莓派，佔用樹莓派40pin GPIO介面（SPI），樹莓派系统兼容性差

DPI螢幕

  • 優點：售價低，幀率高，支援多種解析度，樹莓派系統相容性佳
  • 缺點：僅支援樹莓派，佔用樹莓派40pin GPIO介面

DSI螢幕

  • 優點：售價適中，幀率高，不佔用樹莓派40pin GPIO介面，樹莓派系統相容性佳
  • 缺點：僅支援樹莓派

HDMI / TYPE-C螢幕

  • 優點：幀率高，支援多種解析度，支援多種設備，不佔用樹莓派40pin GPIO介面，樹莓派系統相容性佳
  • 缺點：售價較高
Print Friendly, PDF & Email

樹莓派 Pico 及 Pico 2 規格比較表

型號 Pico 2 Pico
處理器 雙核 ARM Cortex-M33

雙核 Hazard3 RISC-V

@150MHz

 雙核 ARM Cortex-M0+

@133MHz
SRAM 520KB 264KB
Flash 4MB 2MB
安全功能 啟動簽名、可用於解密的 OTP 存儲、硬體 SHA-256 加速器等 –
外接設備 2 × UART

2 × SPI

2 × I2C

3 × ADC

1 × USB 1.1 和 PHY
12 × PIO 狀態機 8 × PIO 狀態機
24 × PWM 16 × PWM
1 × HSTX –
GPIO 針腳 26
Print Friendly, PDF & Email
PK項 UART TO ETH RS485 TO ETH RS232/485 TO ETH 2-CH UART TO ETH
SKU 12161 15731 15729 20655
參考售價 CALL 818 1268 CALL
微控制器 Cortex-M0 Cortex-M0 Cortex-M4(主頻高達120MHz) CH9121
乙太網路埠 RJ45(10/100Mbps自適應)
協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client TCP/UDP
緩存：發送6Kbyte，接收4Kbyte 緩存：發送16Kbyte，接收16Kbyte –
序列介面 UART RS485 RS232+RS485(可同時工作) UART
波特率：600bps~460.8Kbps 波特率：600bps~230.4Kbps 300~921.6Kbps
硬體流：不支援 硬體流：支援 硬體流：不支援
資料位：5，6，7，8
停止位：1，2
校驗位：None，Even，Odd，Space，Mark
緩存：接收800byte 緩存：發送2Kbyte，接收2Kbyte –
成幀機制：4字節打包時間，字節長度400 成幀機制：4字節打包時間，字節長度1460，可自定義 –
特色功能 自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件 KeepAlive 機制，網路韌體升級
– – Modbus網關、Websocket(網頁轉序列) –
工作模式 TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client TCP Server、TCP Client、UDP Server、UDP Client
支援Client數 TCP Server下，可自定義連接的Client數(1~16) TCP Server下，支援兩路Socket，每路可連接8個Client TCP Server下，可自定義連接的Client數(1~8)
配置方式 內建網頁，上位機設定軟體，序列指令 上位機設定軟體，序列指令
介面保護 電源：防反接， ESD 保護，防突波
網路埠：1.5KV電磁隔離保護
– RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻 –
– – 防雷保護，過流保護 –
供電電壓 3.3V/5V 5~7V 5~36V 3.3V/5V
工作電流 150mA@5V 110mA@5V 86.5mA@5V 140mA@5V
工作溫度 -25～75℃ -40～85℃
存儲溫度 -40～105℃ -55℃~125℃
產品尺寸 50.5 × 22.6 × 15mm 70 × 63.6 × 25mm 82.8 × 85.7 × 25mm 53 × 22mm
Print Friendly, PDF & Email
項次 Sense HAT (B) Sense HAT (C) 樹莓派 Sense HAT 備註
陀螺儀 測量範圍：±250/500/1000/2000 dps
分辨率：16位		 測量範圍：±16/32/64/128/256/512/1024/2048 dps
分辨率：16位		 測量範圍：±245/500/2000 dps
分辨率：16位		 C型角速度可選量程更多
加速度計 測量範圍：±2/4/8/16 g
分辨率：16位		 測量範圍：±2/4/8/16 g
分辨率：16位		 測量範圍：±2/4/8/16 g
分辨率：16位
磁力計 測量範圍：±49 gauss
分辨率：16位		 測量範圍：±49.12 gauss
分辨率：16位		 測量範圍：±4/8/12/16 gauss
分辨率：16位		 C型磁力測量範圍更廣
氣壓計 測量範圍：260 ~ 1260 hPa
測量精度（常温下）： ±0.025hPa
測量速率：1 Hz – 75 Hz		 測量範圍：260 ~ 1260 hPa
測量精度（常温下）：±0.1 hPa
測量速率：1 Hz – 25 Hz		 測量範圍：260 ~ 1260 hPa
測量精度（常温下）：±0.1 hPa
測量速率：1 Hz – 25 Hz		 B、C型大氣壓測量的精度更高，速率更快
溫溼度感測器 測量精度（溼度）：±2% rH
測量範圍（溼度）：0% ~ 100% rH
測量精度（温度）：±0.2°C
測量範圍（温度）：-30 ~ 100°C		 測量精度（溼度）：±2% rH
測量範圍（溼度）：0% ~ 100% rH
測量精度（温度）：±0.2°C
測量範圍（温度）：-30 ~ 100°C		 測量精度：±4.5% rH
測量範圍：20% ~ 80% rH
測量精度（温度）：±0.5°C
測量範圍（温度）：15 ~ 40°C		 B、C型温溼度測量的精度更高，範圍更廣
其他 颜色識別感測器
高精度12位元AD轉換晶片		 颜色識別感測器
高精度12位元AD轉換晶片		 8×8 RGB LED矩陣
五向摇桿		 B、C型內建颜色識別感測器，支援AD連接更多感測器
Print Friendly, PDF & Email

微雪電子各型螢幕比較表-2

型號 類型 顯示顏色 解析度 顯示面積
(mm×mm)		 支援介面 驅動晶片 尺寸
(mm×mm)		 排針介面
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 彎排針
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排針
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 彎排針
0.96inch OLED (B) OLED 黄藍雙色塊* 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 直排針
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5		 PH2.0端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 彎排針
1.3inch OLED (B) OLED 藍色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 直排針
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.47inch LCD Module LCD 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
Print Friendly, PDF & Email

樹莓派 Pico 系列商品比較表

編號 商品圖/型號 穩壓晶片 USB Flash 鋰電池埠 特性 參考售價
RP2350 主晶片
28568 pico树莓派原版
Pico 2		 DC-DC, 800mA Micro USB 4MB – – 268
RP2040 主晶片
23108 pico树莓派原版
Pico W		 DC-DC, 3000mA Micro USB 2MB – 有 WIFI 298
23104 pico树莓派原版
Pico WH		 DC-DC, 3000mA Micro USB 2MB – 有 WIFI CALL
19310 pico树莓派原版
Pico		 DC-DC, 800mA Micro USB 2MB – – 188
22600 pico树莓派原版
Pico H		 DC-DC, 800mA Micro USB 2MB – – CALL
22809 pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB – – CALL
20187 pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 2MB – – 128
24664 pico微雪微型版
微型版		 LDO, 500mA 分體式
Type-C		 2MB – 分體式设计，可透過 FPC 導出 Type-C 介面 CALL
24594 pico微雪 RBG 矩陣版
RBG 矩陣版		 LDO, 500mA Type-C 2MB – 內建 5 × 5 RGB LED 矩陣 CALL
24082 pico微雪網路埠版
網路版		 LDO, 500mA Type-C 4MB – 有網路埠 CALL
26616 pico微雪藍芽版
藍芽版		 LDO, 300mA 分體式
Type-C		 2MB – 支援藍芽 5.1，分體式设计，可透過 FPC 導出 Type-C 介面 CALL
26372 RP2040 微控制器开发板 0.99 圓形 LCD 版
0.99″ 圓形 LCD
有外殼版		 LDO, 500mA Type-C 2MB – 0.99 吋 IPS，CNC 金屬外殼 CALL
22668 RP2040 微控制器开发板 1.28'' 圓形 LCD 版
1.28″ 圓形 LCD 版		 LDO, 300mA Type-C 2MB 支援(邊充邊放) 1.28 吋 IPS CALL
26369 RP2040 微控制器开发板 1.28'' 圓形 LCD 有外殼版
1.28″ 圓形 LCD
有外殼版		 LDO, 300mA Type-C 2MB 支援(邊充邊放) 1.28 吋 IPS，CNC 金屬外殼 CALL
24580 RP2040 圓形觸控 LCD 版
1.28″ 圓形觸控 LCD 版		 LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.28 吋觸控螢幕 CALL
26371 RP2040 圓形觸控 LCD 版有外殼
1.28″ 圓形觸控 LCD
有外殼版		 LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.28 吋觸控螢幕，CNC 金屬外殼 CALL
28161 RP2040 圓形觸控 LCD 版有外殼
1.69″ 圓角觸控 LCD		 LDO, 500mA Type-C 16MB 支援(邊充邊放) 1.69 吋觸控螢幕 CALL
20330 pico微雪LCD 版
0.96″ LCD 版		 DC-DC, 2000mA Type-C 2MB 支援(邊充邊放) 0.96 吋 IPS CALL
20290 pico微雪升級版
升級版		 DC-DC, 2000mA Type-C 4MB/16MB 支援(邊充邊放) – CALL
25506 RP2040-PiZero
DVI 介面版		 LDO, 300mA Type-C 16MB 支援(邊充邊放) 內建 DVI 介面、Micro SD 卡座和 PIO-USB 介面 CALL
26379 PICO-Cam-A
攝影鏡頭 LCD 版		 – Type-C 16MB – 內建灰度攝影鏡頭、1.14 吋 IPS CALL
