樹莓派 Pico 工業級 8 組繼電器模組

Name: 樹莓派 Pico 工業級 8 組繼電器模組
SKU: MYW-20218
Price: 598 TWD
Availability: InStock

NT$ 598 (含稅)

You Save: NT$ 390 (39%)

内建電源隔離、光耦隔離等保護電路，ABS外殼

保固12個月

售價含稅，隨貨附發票

3 件庫存

樹莓派 Pico 工業級 8 組繼電器模組

樹莓派 2 UART 擴充板

1 × 樹莓派 2 UART 擴充板

NT$ 998 (含稅)

樹莓派 2 UART 擴充板(簡易版)

1 × 樹莓派 2 UART 擴充板(簡易版)

NT$ 938 (含稅)

樹莓派 RS485 CAN 擴充模組

1 × 樹莓派 RS485 CAN 擴充模組

7 件庫存

NT$ 368 (含稅)

貨號: MYW-20218 分類: 0. 樹莓派Pico專區, R. 繼電器標籤: pico, pico w, Raspberry Pi, relay, rpi, 樹莓派, 繼電器

描述

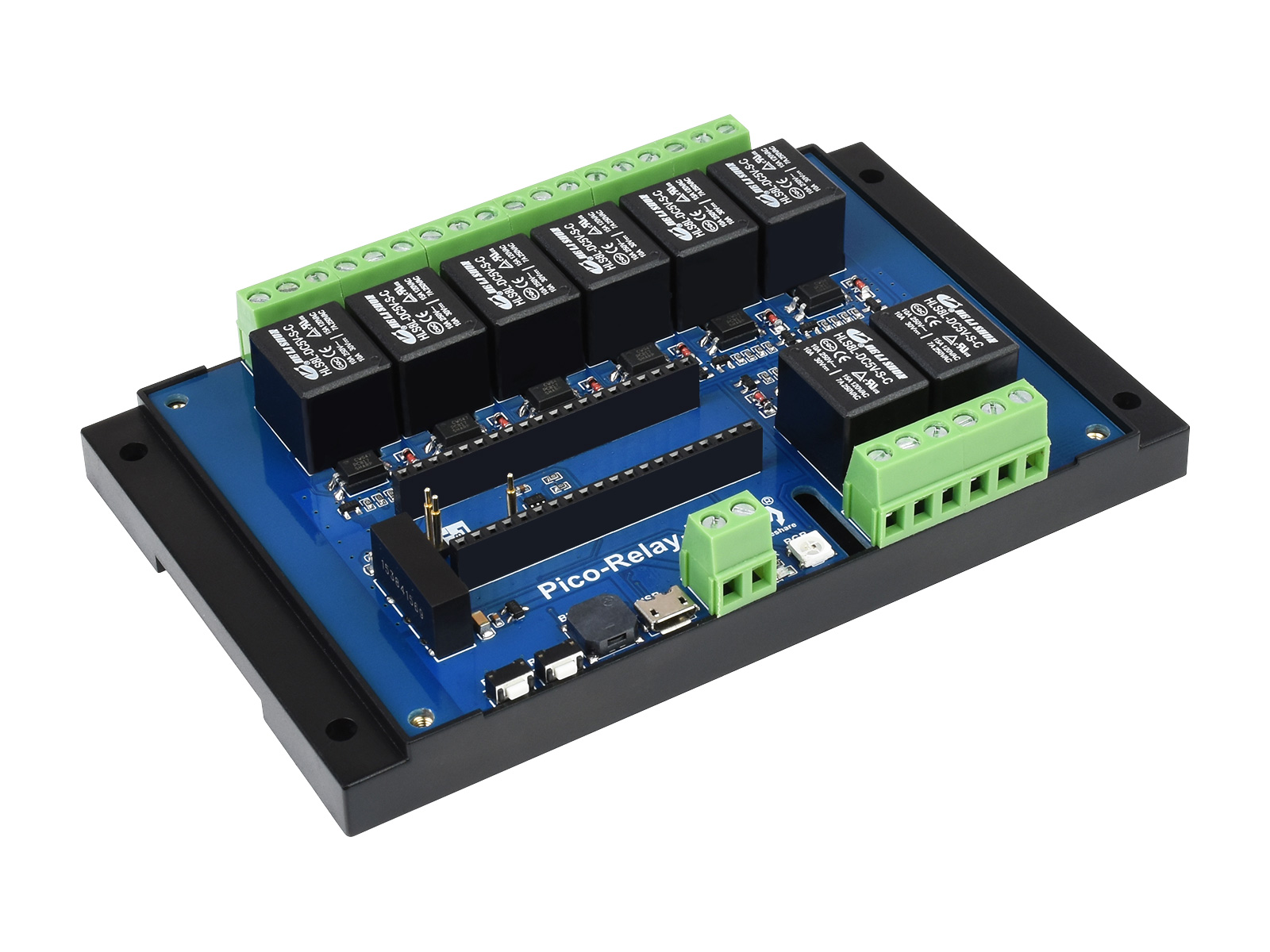

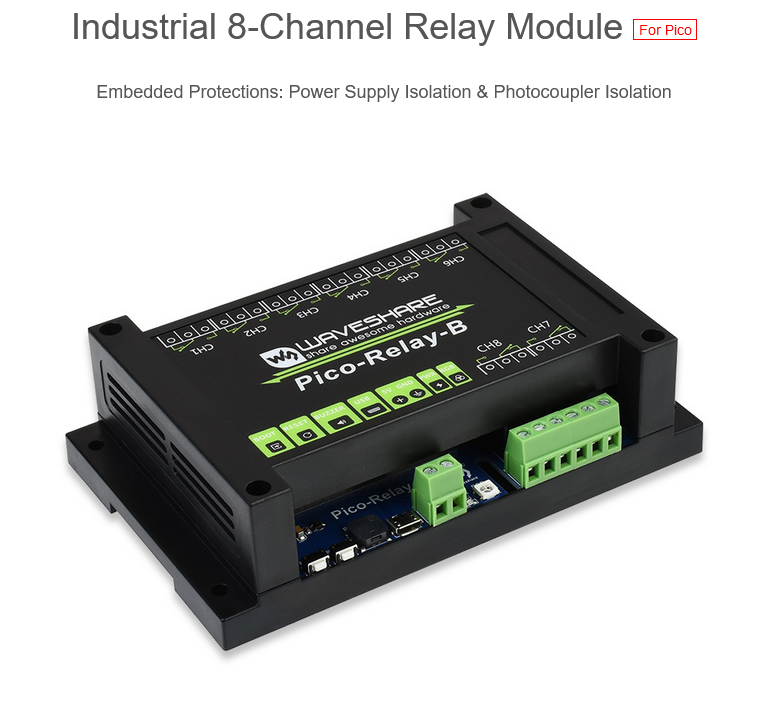

樹莓派 Pico 工業級 8 組繼電器模組

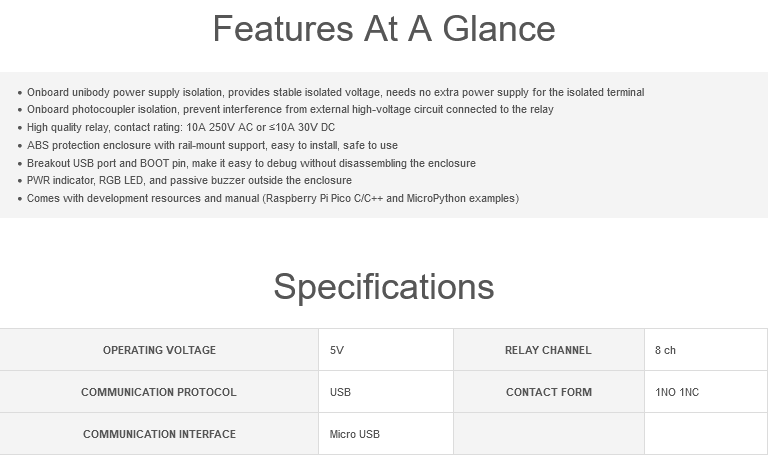

商品特點：

1. 內建一體式電源隔離，提供穩定的隔離電壓，隔離端無須額外供電
2. 內建光耦隔離，避免繼電器外接高壓電路干擾控制晶片
3. 採用優質繼電器，允許連接負載：≤10A 250V AC 或 ≤10A 30V DC

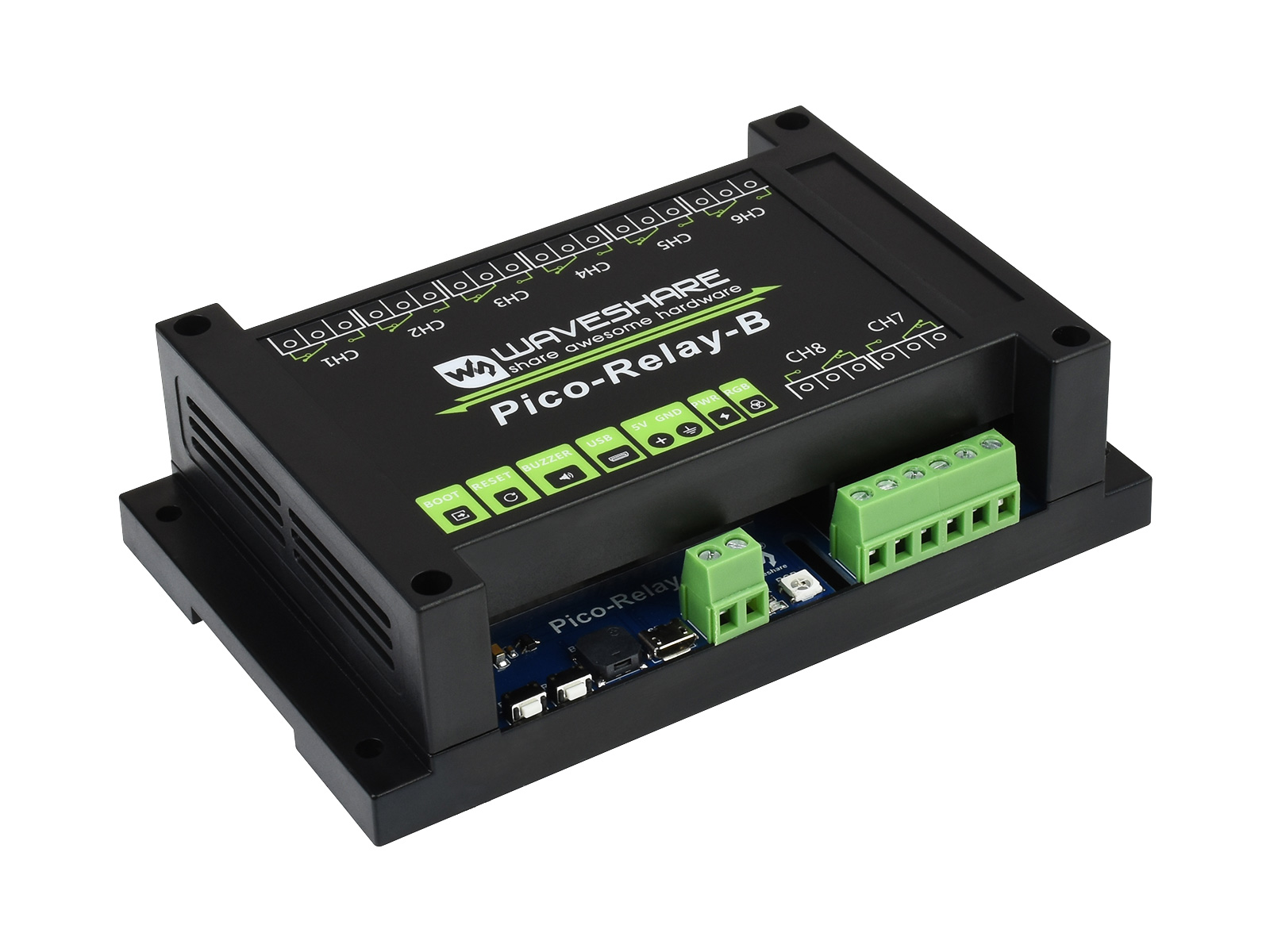

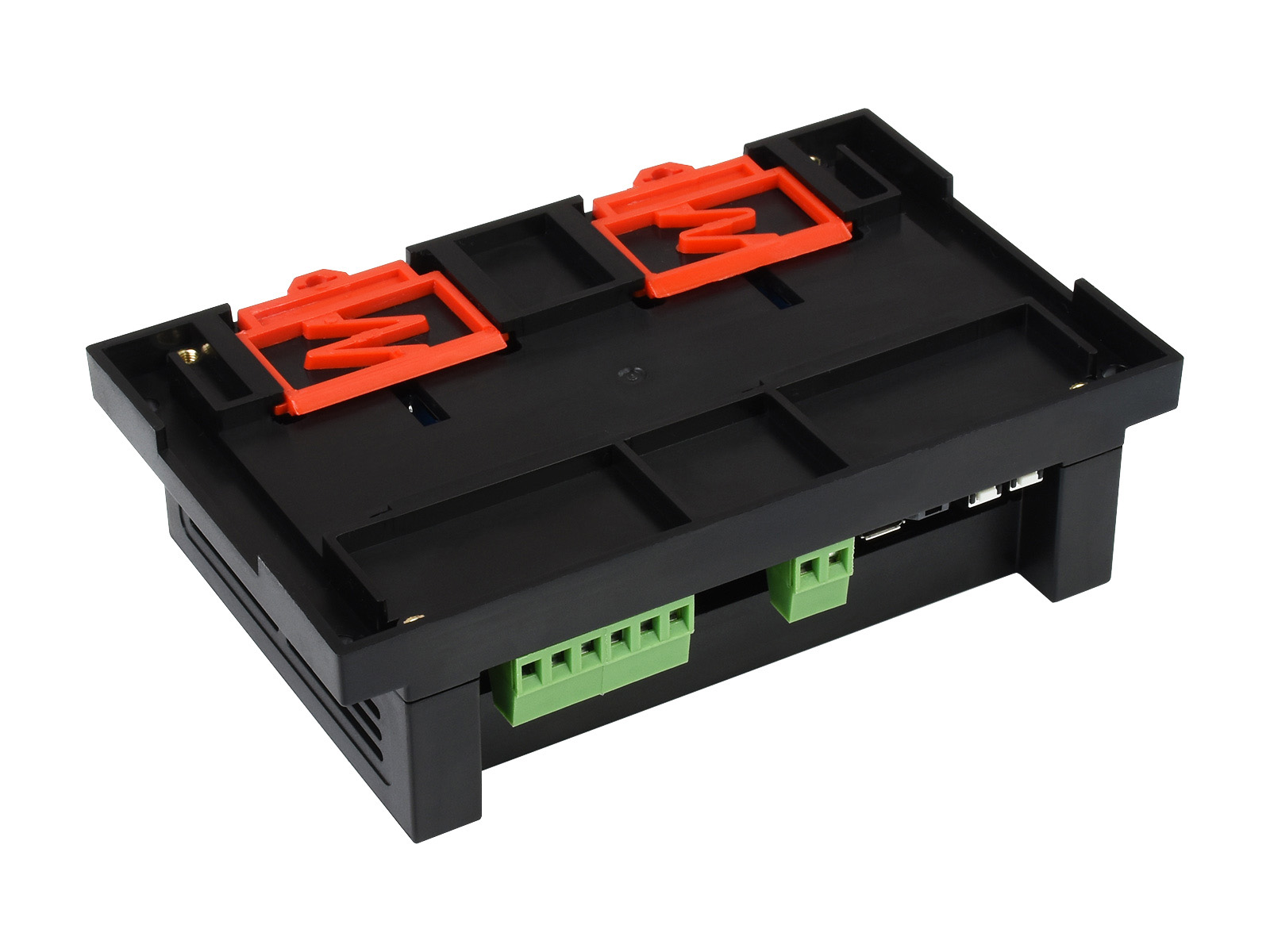

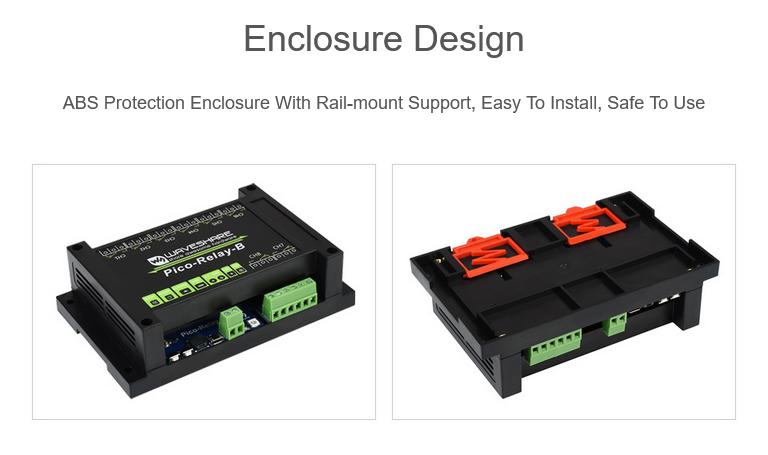

4. 軌道式 ABS 塑膠外殼，安裝方便，使用簡單，安全性提升
5. 透過彈簧頂針導出 USB 介面和 BOOT 脚位，無需反覆拆裝外殼
6. 配置1個 PWR 指示燈，RGB 指示燈和蜂鳴器
7. 提供完善配套資料及詳細使用說明( Raspberry Pi Pico C/C++ 和 Micro Python 等範例程式)
8. 相關參數：
  - 供電電壓：5V
  - 繼電器數量：8組
  - 觸點類型：一常開，一常閉
  - 通訊協議：USB
  - 通訊介面：Micro USB

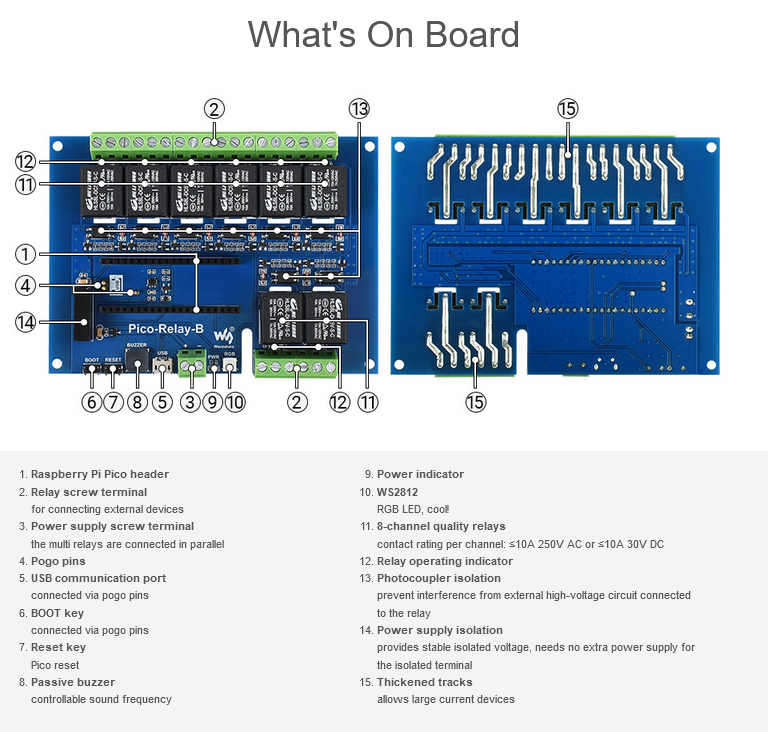

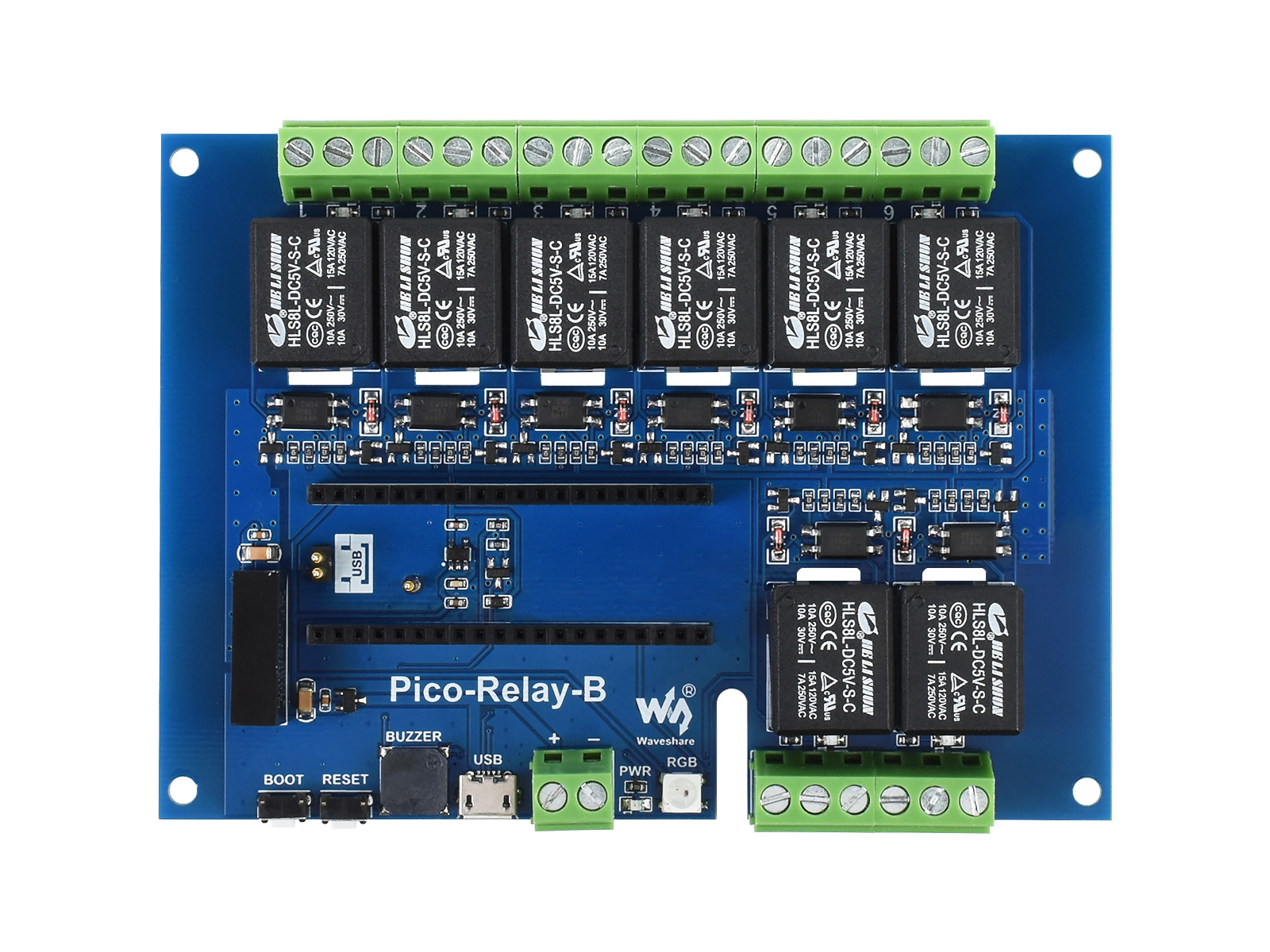

9. 資源配置(如資源配置圖)：

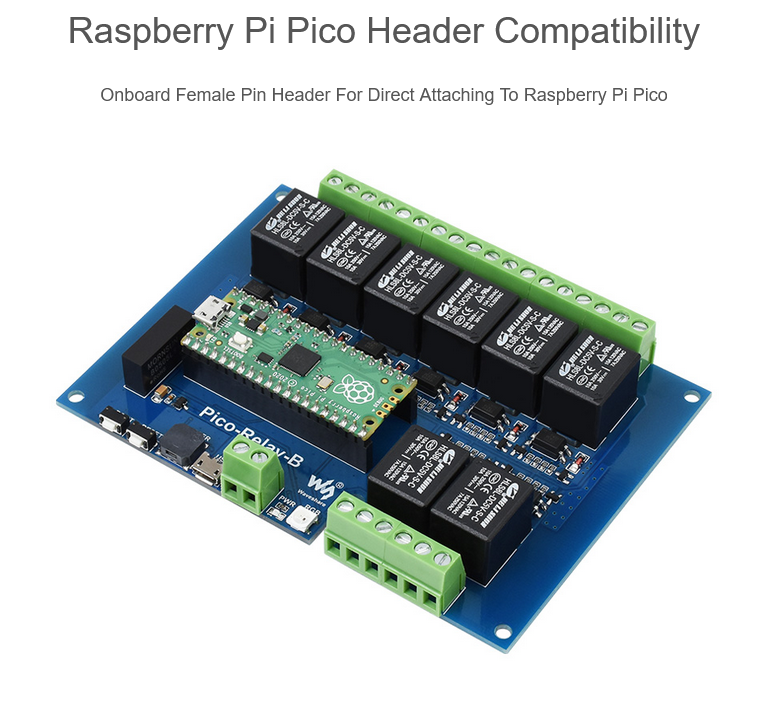

  1. Raspberry Pi Pico 插槽：可連接 Raspberry Pi Pico 主板
  2. 繼電器接線端子：可連接外部設備
  3. 電源接線端子：多個繼電器並聯工作
  4. 彈簧頂針
  5. USB 通訊介面：由彈簧頂針導出
  6. 外接 BOOT 按鍵：由彈簧頂針導出
  7. 重置按鍵：Pico 重置按鍵
  8. 蜂鳴器：聲音頻率可控
  9. 電源指示燈：
  10. WS2812：RGB LED
  11. 8 組優質繼電器：單組繼電器允許連接負載：≤10A 250V AC 或 ≤10A 30V DC
  12. 繼電器工作指示燈
  13. 光耦隔離：避免繼電器外接高壓電路干擾控制晶片
  14. 電源隔離：提供穩定的隔離電壓，隔離端無須額外供電

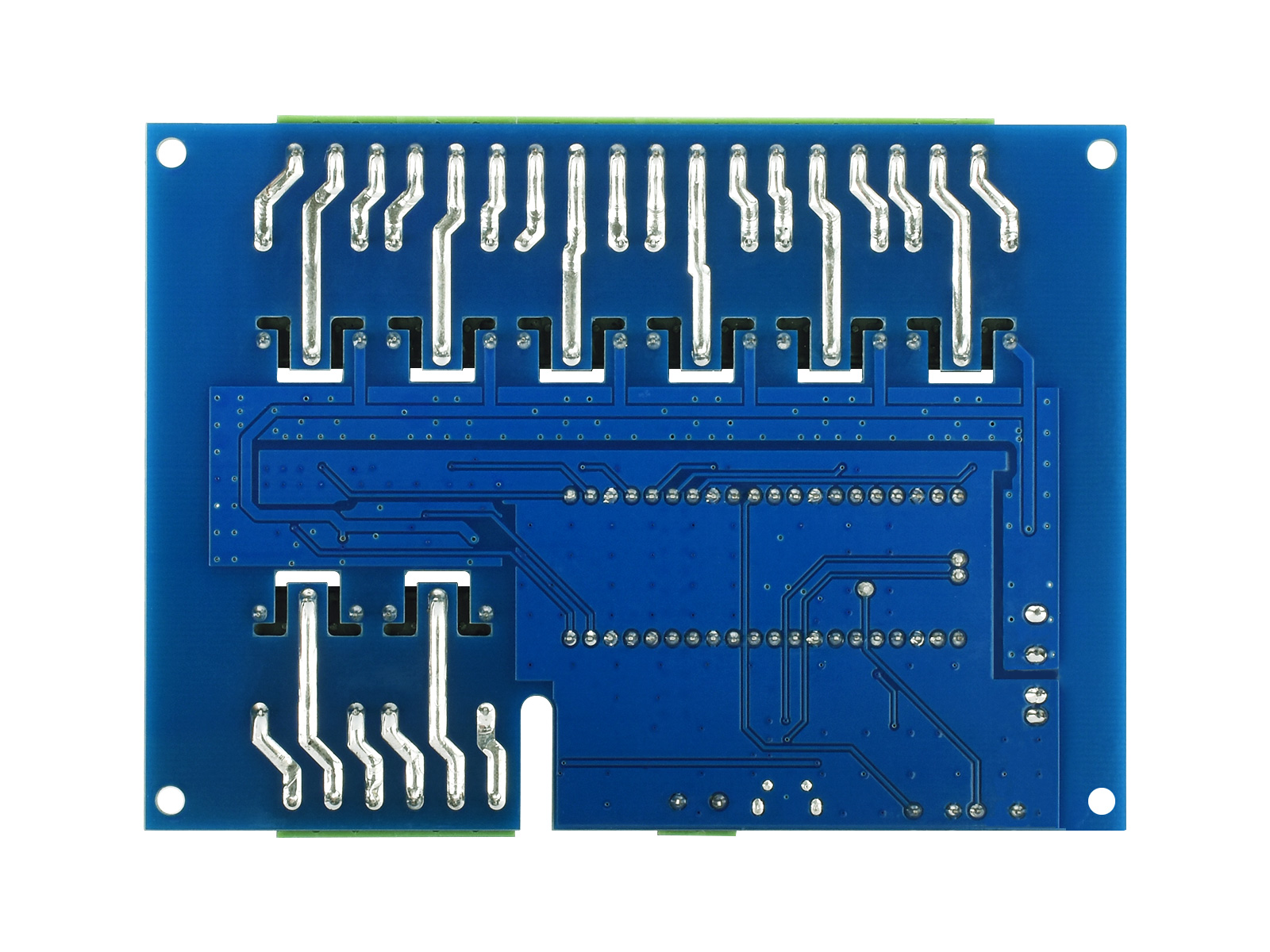

  15. 開窗加錫：支援連接大電流設備

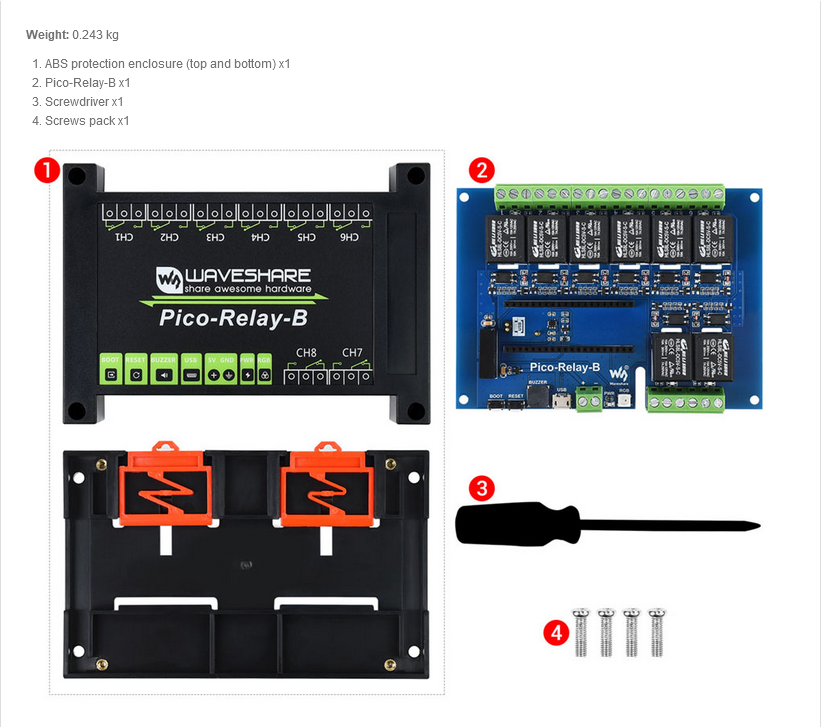

商品內容：

1. ABS 保護外殼 (上下盒) × 1
2. Pico-Relay-B × 1
3. 螺絲起子 × 1
4. 螺絲包 × 1

樹莓派 Pico 規格比較表

型號	Pico 2 W	Pico 2	Pico W	Pico
處理器	雙核 ARM Cortex-M33 雙核 Hazard3 RISC-V @150MHz		雙核 ARM Cortex-M0+ @133MHz
SRAM	520KB		264KB
Flash	4MB		2MB
Wi-Fi	2.4GHz 802.11n WiFi4	–	2.4GHz 802.11n WiFi4	–
藍芽	Bluetooth 5.2	–	Bluetooth 5.2	–
安全功能	啟動簽名、可用於解密的OTP儲存、硬體 SHA-256 加速器等		–
外接設備	2 × UART 2 × SPI 2 × I2C 3 × ADC 1 × USB 1.1 和 PHY 16 × PWM
	12 × PIO 狀態機		8 × PIO 狀態機
	1 × HSTX		–
GPIO 針腳	26

微雪電子 Modbus 繼電器比較表

商品型號	Modbus POE ETH Relay	Modbus POE ETH Relay (B)	Modbus POE ETH Relay 30CH	Modbus RTU Relay	Modbus RTU Relay (B)	Modbus RTU Relay (D)	Modbus RTU Relay 16CH	Modbus RTU Relay 32CH
SKU	24964	27876	27928	17497	25739	26517	24921	25140
參考售價	1368	1588	2368	1238	1238	1288	1588	2188
商品圖片
通訊参數
通訊介面	乙太網路埠 (支援 PoE)			RS485 介面
通訊波特率	–			4800，9600，19200，38400，57600，115200，128000，256000 (可設定)
預設通訊格式	–			9600，N，8，1
通訊協議	TCP/UDP/MQTT			RS485 協議
Modbus 協議	Modbus RTU 協議或 Modbus TCP 協議			Modbus RTU 協議
設備地址	不可設定，透過 IP 地址識別設備			1~255 (可設定，支援並聯多個)
IO 控制介面
輸出控制 (DO)	8 路繼電器		30 路繼電器	8 路繼電器			16 路繼電器	32 路繼電器
繼電器類型	一常開、一常關
繼電器連接負載	≤10A 250V AC 或 ≤10A 30V DC
輸入控制 (DI)	–	8 路輸入	–	–	–	8 路輸入	–	–
數位輸入範圍	–	5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦	–	–	–	5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦	–	–
其他参數
供電方式	PoE 網路埠，DC 5.5*2.1 電源介面或接線端子			DC 5.5*2.1 電源介面或接線端子
供電範圍	7~36V 寬電壓			5V	7~36V 寬電壓		5V	7~36V 寬電壓
外形尺寸mm	145×90×40	175×90×40	300×110×60	145×90×40		175×90×40	200×110×60	300×110×60
安装方式	標準 DIN 35mm 導軌安裝或螺絲孔掛壁安裝

樹莓派 Pico 系列商品比較表

編號	商品圖/型號	穩壓晶片	USB	Flash	鋰電池埠	特性	參考售價
RP2350 主晶片
28568	Pico 2	DC-DC, 800mA	Micro USB	4MB	–	–	268
29443	Pico 2 W	DC-DC, 800mA	Micro USB	4MB	–	Wi-Fi, 藍芽	498
29453	Type-A 版	LDO, 500mA	Type-A	4MB	–	–	CALL
28816	Type-C 版	LDO, 800mA	Type-C	4MB	–	–	CALL
29393	微型版	LDO, 800mA	分體式 Type-C	4MB	–	分體式設計，可透過 FPC 導出 Type-C 介面	CALL
29266	網路埠版	LDO, 800mA	Type-C	4MB	–	內建網路埠	CALL
28986	1.28″ 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支援(邊充邊放)	1.28 英吋 IPS	CALL
29025	1.28″ 圆形触摸 LCD 版	LDO, 300mA	Type-C	4MB	支援(邊充邊放)	1.28 英吋觸控螢幕	CALL
28822	0.96″ LCD 版	DC-DC, 2000mA	Type-C	4MB	支援(邊充邊放)	0.96 英吋 IPS	CALL
29370	升級版	DC-DC, 2000mA	Type-C	4MB/16MB	支援(邊充邊放)	–	CALL
RP2040 主晶片
23108	Pico W	DC-DC, 3000mA	Micro USB	2MB	–	有 WIFI	298
23104	Pico WH	DC-DC, 3000mA	Micro USB	2MB	–	有 WIFI	CALL
19310	Pico	DC-DC, 800mA	Micro USB	2MB	–	–	188
22600	Pico H	DC-DC, 800mA	Micro USB	2MB	–	–	CALL
22809	Type-A 版	LDO, 500mA	Type-A	4MB	–	–	CALL
20187	Type-C 版	LDO, 800mA	Type-C	2MB	–	–	128
24664	微型版	LDO, 500mA	分體式 Type-C	2MB	–	分體式设计，可透過 FPC 導出 Type-C 介面	CALL
24594	RBG 矩陣版	LDO, 500mA	Type-C	2MB	–	內建 5 × 5 RGB LED 矩陣	CALL
24082	網路版	LDO, 500mA	Type-C	4MB	–	有網路埠	CALL
26616	藍芽版	LDO, 300mA	分體式 Type-C	2MB	–	支援藍芽 5.1，分體式设计，可透過 FPC 導出 Type-C 介面	CALL
26372	0.99″ 圓形 LCD 有外殼版	LDO, 500mA	Type-C	2MB	–	0.99 吋 IPS，CNC 金屬外殼	CALL
22668	1.28″ 圓形 LCD 版	LDO, 300mA	Type-C	2MB	支援(邊充邊放)	1.28 吋 IPS	CALL
26369	1.28″ 圓形 LCD 有外殼版	LDO, 300mA	Type-C	2MB	支援(邊充邊放)	1.28 吋 IPS，CNC 金屬外殼	CALL
24580	1.28″ 圓形觸控 LCD 版	LDO, 500mA	Type-C	16MB	支援(邊充邊放)	1.28 吋觸控螢幕	CALL
26371	1.28″ 圓形觸控 LCD 有外殼版	LDO, 500mA	Type-C	16MB	支援(邊充邊放)	1.28 吋觸控螢幕，CNC 金屬外殼	CALL
28161	1.69″ 圓角觸控 LCD	LDO, 500mA	Type-C	16MB	支援(邊充邊放)	1.69 吋觸控螢幕	CALL
20330	0.96″ LCD 版	DC-DC, 2000mA	Type-C	2MB	支援(邊充邊放)	0.96 吋 IPS	CALL
20290	升級版	DC-DC, 2000mA	Type-C	4MB/16MB	支援(邊充邊放)	–	CALL
25506	DVI 介面版	LDO, 300mA	Type-C	16MB	支援(邊充邊放)	內建 DVI 介面、Micro SD 卡座和 PIO-USB 介面	CALL
26379	攝影鏡頭 LCD 版	–	Type-C	16MB	–	內建灰度攝影鏡頭、1.14 吋 IPS	CALL
