樹莓派 CM4 轉 4B 擴充模組(樹莓派 4B 替代方案)

Name: 樹莓派 CM4 轉 4B 擴充模組(樹莓派 4B 替代方案)
SKU: MYW-23508
Price: 988 TWD
Availability: InStock

NT$ 988 (含稅)

You Save: NT$ 192 (16%)

售價含稅，隨貨附發票

保固 3 個月

預計10天可以出貨

樹莓派 CM4 轉 4B 擴充模組(樹莓派 4B 替代方案)

2020全新樹莓派運算模組4 I/O模組(Compute Module 4)

1 × 2020全新樹莓派運算模組4 I/O模組(Compute Module 4)

預計10天可以出貨

NT$ 1,638 (含稅)

2020全新樹莓派運算模組4專用金屬外殼(CM4, 附風扇, 可壁掛)

1 × 2020全新樹莓派運算模組4專用金屬外殼(CM4, 附風扇, 可壁掛)

7 件庫存

NT$ 498 (含稅)

貨號: MYW-23508 分類: －－Compute Module, －－Model B, 0. 樹莓派4B專區, 0. 樹莓派CM4專區, 1. 主機板標籤: CM4, Compute Module, I/O, Raspberry Pi, rpi, 樹莓派, 運算模組

描述

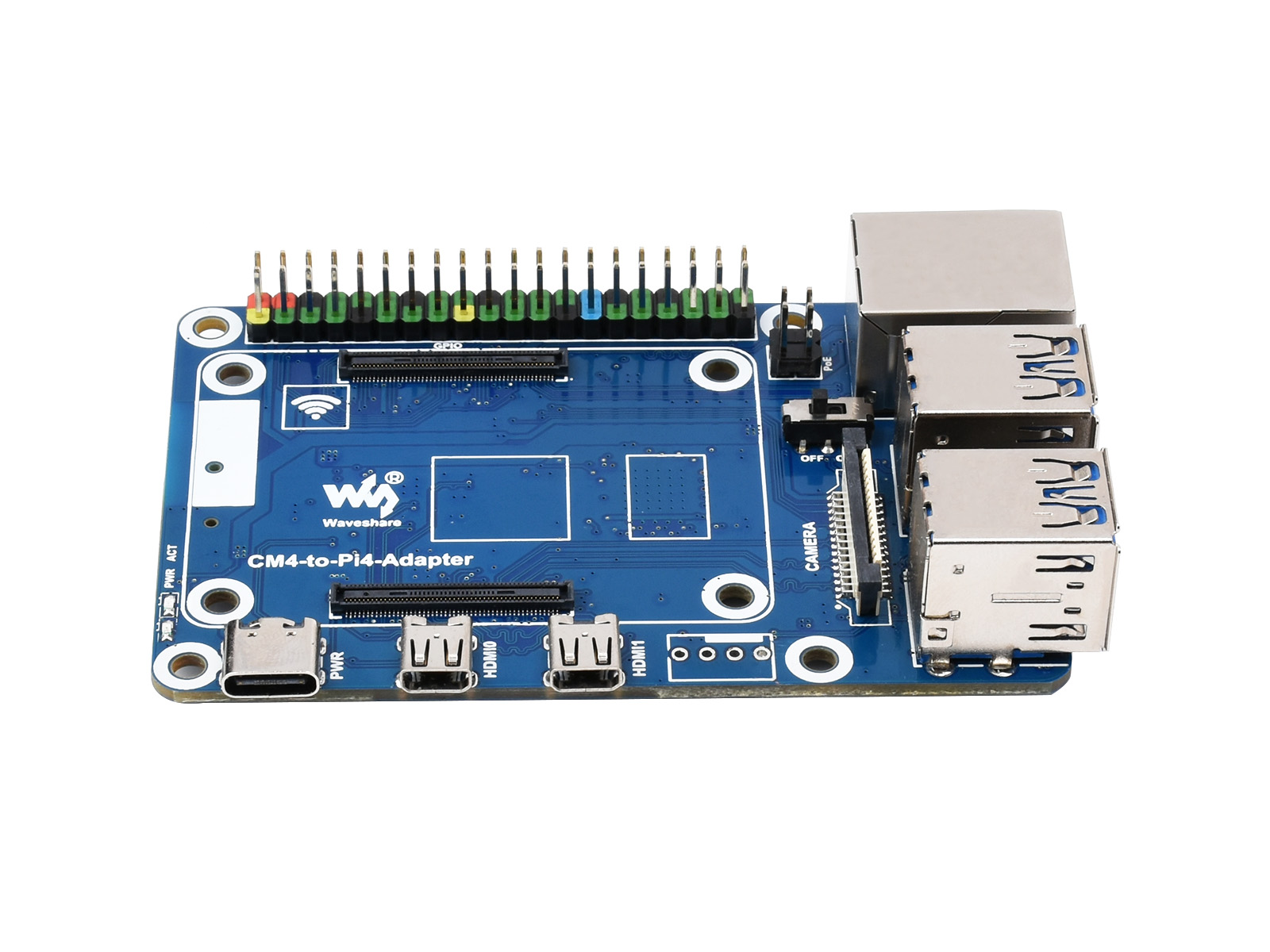

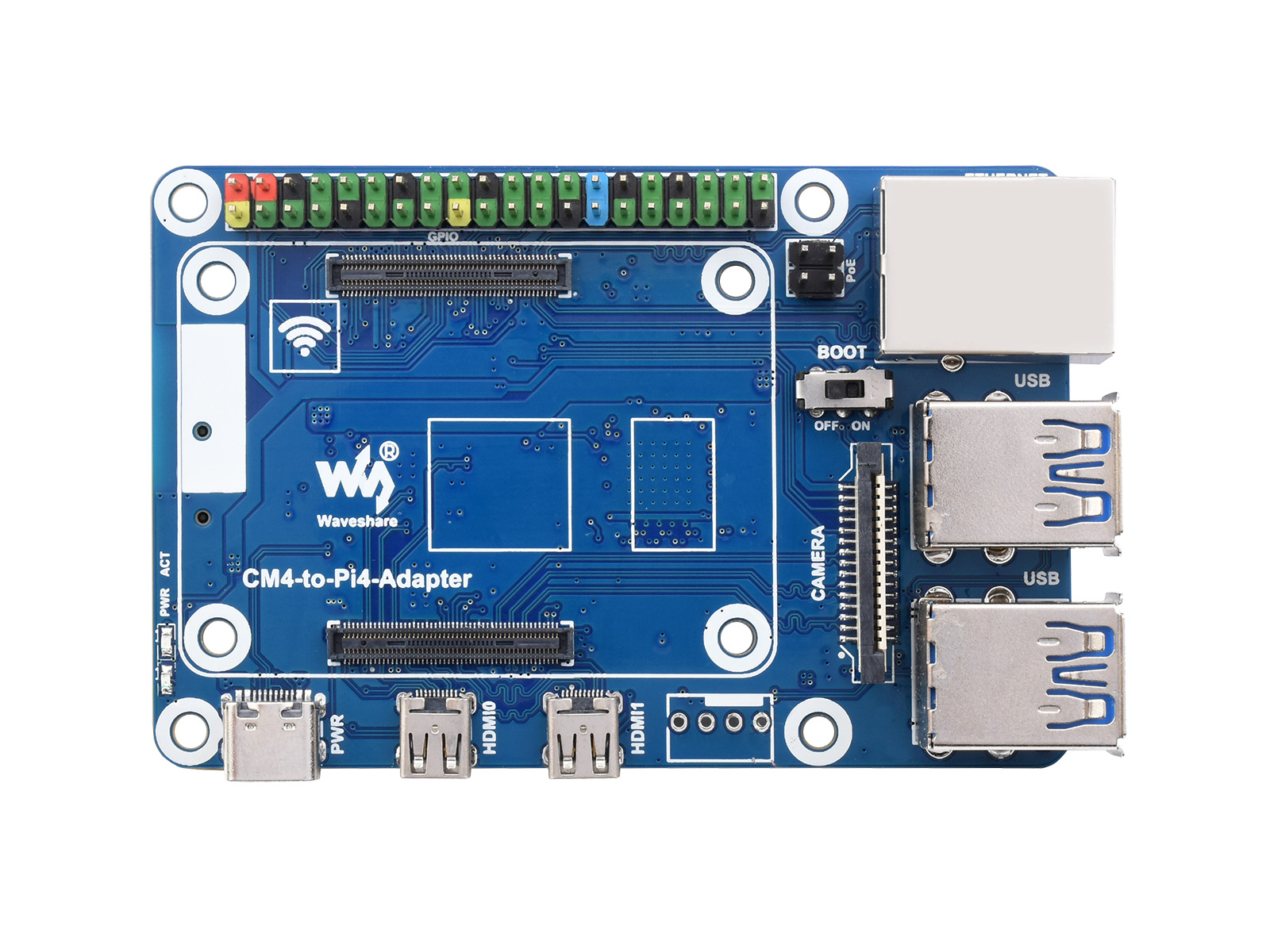

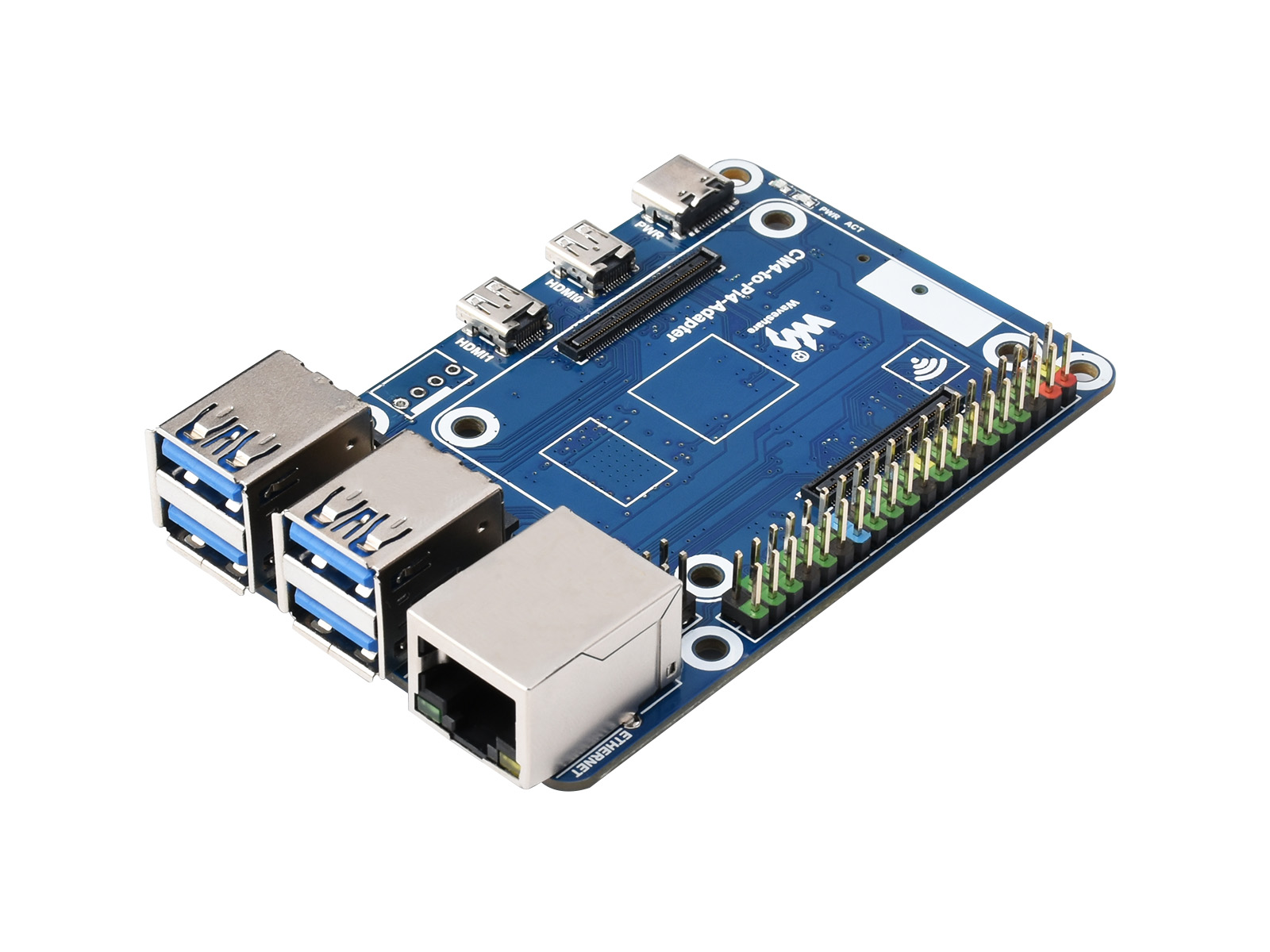

樹莓派 CM4 轉 4B 擴充模組(樹莓派 4B 替代方案)

商品說明：

1. 適用對象：
  - 認為 microSD 卡不太穩定，需要內建 eMMC 功能的 Pi 4B
  - 需要 4 埠 USB 3.0 介面
  - 應用場所需要寬溫度範圍
  - 需要尋找 Pi 4B 主板替代方案
2. 特性：

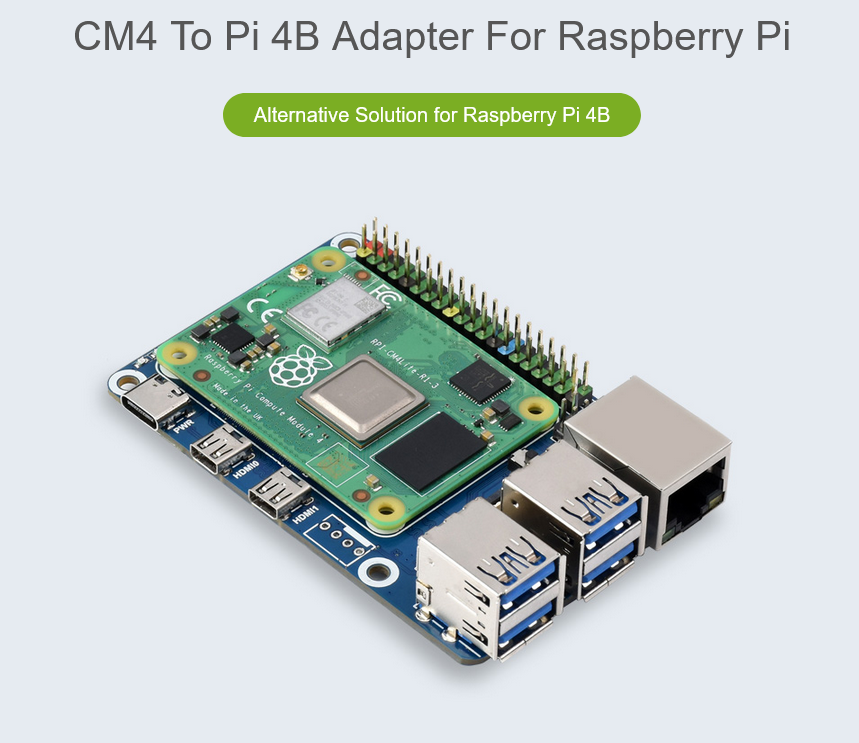

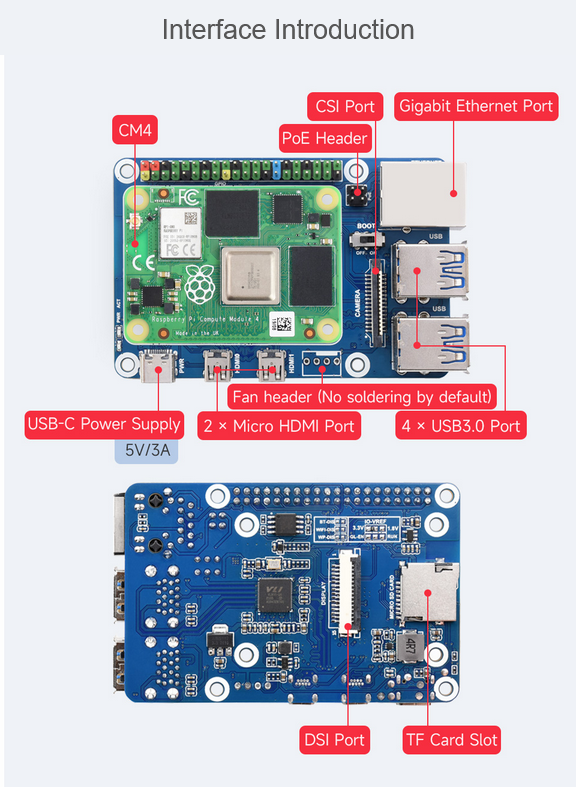

  - 使用樹莓派 CM4 盡可能還原 Pi 4B 主板原始模樣，不再煩惱昂貴的 Pi 4B 主板

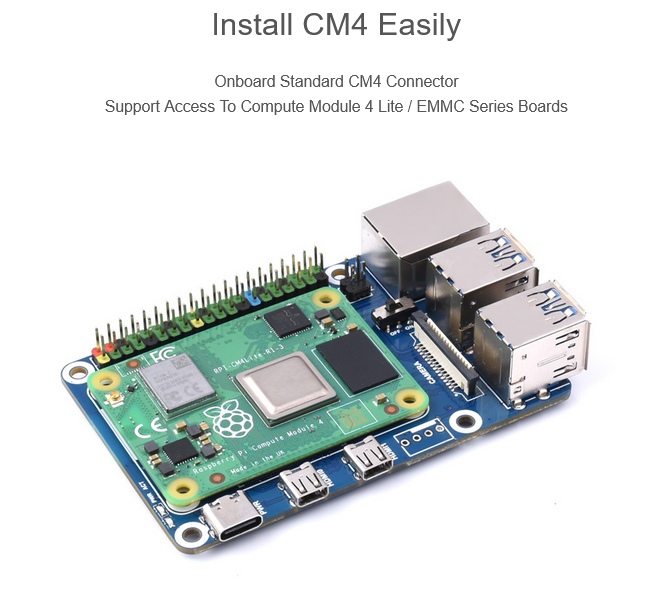

  - 內建標準 CM4 連接器，支援連接 CM4 Lite / eMMC 系列主機板，四核 Cortex A72 64 位元處理器，性能更強

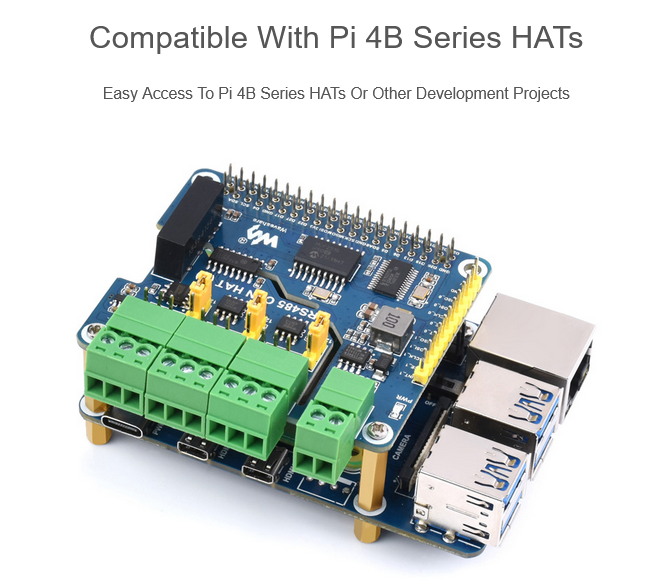

  - 相容 Pi 4B 系列擴充模組或其他開發項目
  - 內建 4 埠 USB 3.0 介面，向下相容 USB 2.0 / 1.1
  - 內建 RJ45 乙太網連接埠，10 / 100 / 1000 M 自適應
  - 內建 PoE 腳位，支援有 PoE 功能的擴充模組

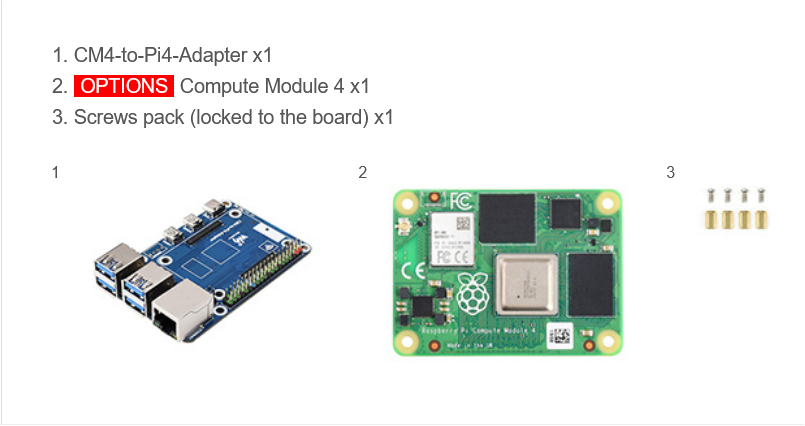

商品內容：

- CM4-to-Pi4-Adapter × 1
- 螺絲配件（鎖在板上） × 1

微雪電子 CM4 IO Board 比較表

	介面數量及介面參數
商品名稱 SKU	PoE	GbE 網路埠	40PIN GPIO	PCIe	USB^①	DSI	HDMI	CSI	RTC	風扇介面	電源輸入	特性	參考售價
NANO A 21634					2.0×1						5V	CM4大小	CALL
NANO B 21726					2.0×1						5V	CM4大小	CALL
NANO C 23451					2.0×1						5V	內建攝影鏡頭	CALL
基礎版精簡 19887				M.2 M	2.0×4		×2	×2		5V	5V	迷你	CALL
基礎版完整 19602				M.2 M	2.0×4		×2	×2		5V	5V	迷你	988
基礎版進階 23228		千兆×1		M.2 M	2.0×2			×2		5V	5V	LCD 介面直連	CALL
觸摸擴充板 21434				M.2 M	2.0×4						5V	IPS 螢幕	CALL
小板型雙千兆 22360		千兆×2			2.0×1					5V SH1.0	5V	雙網路埠	CALL
雙眼視覺 21160				M.2 M	2.0×4		×2				5V	雙800萬畫素	CALL
四路 RS485 21666					2.0×2			×2		5V	7-36V	雙網路埠	CALL
WIFI6 雙網路埠 23589		百兆×1, 千兆×1		M.2 E	2.0×3		×2	×2		5/12V	7~36V	WIFI6 雙網路埠	CALL
雙GbE網路埠 19838		×2			3.0×3		×2	×2		5/12V	7-36V		CALL
物聯網雙GbE 20885		×2			3.0×2		×2	×2		5/12V	5V	5G/4G 介面	CALL
物聯網工控 20535				Gen2×1	2.0×2	×2	×2	×2		5/12V	7-36V	5G/4G 介面; RS232; RS485; ADC	CALL
PoE B 20157				Gen2×1	2.0×4	×2	×2	×2		5/12V	5V	RS232; RS485	CALL
PoE UPS 21855					2.0×4		×2	×2		5/12V	7-36V	UPS	CALL
PoE 18606					3.0×4	×2	×2	×2		5/12V	7-36V		CALL
樹莓派官方 18796	③			Gen2×1	2.0×4	×2	×2	×2		12V	12V		CALL
無線擴充 20970				M.2 B / Mini-PCIe	2.0×3					5/12V	5V 或 7-36V	5G/4G 介面; RS485; CAN; 導軌安裝	CALL
UPS 無線擴充 24752		千兆×1		M.2 B	2.0×3					5/12V	5V 或 7~36V	內建 UPS; 5G/4G 介面; RS485; CAN; 導軌安裝	CALL
硬碟擴充主機 24678		千兆×2		M.2 M×2/ Mini-PCIe	3.0×2		×2	×2			5V	雙 M.2 M KEY 介面	CALL
5吋一體機 22024	③			M.2 M	2.0×4			×2		5/12V	5V		CALL
7吋一體機 21225				M.2 M	2.0×4	佔用		佔用		5/12V 佔用	7-36V	攝影鏡頭;觸控; 喇叭	3688
13.3吋一體機 21631		千兆×1			2.0×2						12V	高清觸控螢幕	7980
13.3吋智能魔鏡 21629		千兆×1			2.0×2						12V	高清觸控螢幕	CALL
備註	① USB 3.0 完全等同於 USB 3.2 Gen1 ② 風扇介面若無特別說明，通常是 2510-4P 類型介面 ③ PoE 功能只有 PoE 針腳，不含 PoE 模組，需外接 PoE 模組才能支援 PoE 功能。若無特別說明，本表格中的 PoE 均指集成 802.3af 網路標準的 PoE 電路 (5V/2.5A)。

樹莓派運算模組 CM5 型號命名規則

模組	Wireless 無線模組	RAM 記憶體	eMMC
CM5	1 = Yes 0 = No	02 = 2GB 04 = 4GB 08 = 8GB 16 = 16GB	000 = 0GB (Lite) 008 = 8GB 016 = 16GB 032 = 32GB 064 = 64GB
舉例說明：型號 CM5104032 即為 CM5 模組，內建無線模組 (1) 4GB 記憶體 (04)，32G eMMC (032)。

型號命名	Wireless無線模組	RAM 記憶體	eMMC
CM5002000	×	2GB	0GB (Lite)
CM5002016	×	2GB	16GB
CM5002032	×	2GB	32GB
CM5004000	×	4GB	0GB (Lite)
CM5004016	×	4GB	16GB
CM5004032	×	4GB	32GB
CM5008000	×	8GB	0GB (Lite)
CM5008016	×	8GB	16GB
CM5008032	×	8GB	32GB
CM5016000	×	16GB	0GB (Lite)
CM5016016	×	16GB	16GB
CM5016032	×	16GB	32GB
CM5016064	×	16GB	64GB
CM5102000	PCB/ext	2GB	0GB (Lite)
CM5102016	PCB/ext	2GB	16GB
CM5102032	PCB/ext	2GB	32GB
CM5104000	PCB/ext	4GB	0GB (Lite)
CM5104016	PCB/ext	4GB	16GB
CM5104032	PCB/ext	4GB	32GB
CM5108000	PCB/ext	8GB	0GB (Lite)
CM5108016	PCB/ext	8GB	16GB
CM5108032	PCB/ext	8GB	32GB
CM5108064	PCB/ext	8GB	64GB
CM5116000	PCB/ext	16GB	0GB (Lite)
CM5116016	PCB/ext	16GB	16GB
CM5116032	PCB/ext	16GB	32GB
CM5116064	PCB/ext	16GB	64GB

樹莓派 Pico 規格比較表

型號	Pico 2 W	Pico 2	Pico W	Pico
處理器	雙核 ARM Cortex-M33 雙核 Hazard3 RISC-V @150MHz		雙核 ARM Cortex-M0+ @133MHz
SRAM	520KB		264KB
Flash	4MB		2MB
Wi-Fi	2.4GHz 802.11n WiFi4	–	2.4GHz 802.11n WiFi4	–
藍芽	Bluetooth 5.2	–	Bluetooth 5.2	–
安全功能	啟動簽名、可用於解密的OTP儲存、硬體 SHA-256 加速器等		–
外接設備	2 × UART 2 × SPI 2 × I2C 3 × ADC 1 × USB 1.1 和 PHY 16 × PWM
	12 × PIO 狀態機		8 × PIO 狀態機
	1 × HSTX		–
GPIO 針腳	26

樹莓派 Pico 系列商品比較表

編號	商品圖/型號	穩壓晶片	USB	Flash	鋰電池埠	特性	參考售價
RP2350 主晶片
28568	Pico 2	DC-DC, 800mA	Micro USB	4MB	–	–	268
29443	Pico 2 W	DC-DC, 800mA	Micro USB	4MB	–	Wi-Fi, 藍芽	498
29453	Type-A 版	LDO, 500mA	Type-A	4MB	–	–	CALL
28816	Type-C 版	LDO, 800mA	Type-C	4MB	–	–	CALL
29393	微型版	LDO, 800mA	分體式 Type-C	4MB	–	分體式設計，可透過 FPC 導出 Type-C 介面	CALL
29266	網路埠版	LDO, 800mA	Type-C	4MB	–	內建網路埠	CALL
28986	1.28″ 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支援(邊充邊放)	1.28 英吋 IPS	CALL
29025	1.28″ 圆形触摸 LCD 版	LDO, 300mA	Type-C	4MB	支援(邊充邊放)	1.28 英吋觸控螢幕	CALL
28822	0.96″ LCD 版	DC-DC, 2000mA	Type-C	4MB	支援(邊充邊放)	0.96 英吋 IPS	CALL
29370	升級版	DC-DC, 2000mA	Type-C	4MB/16MB	支援(邊充邊放)	–	CALL
RP2040 主晶片
23108	Pico W	DC-DC, 3000mA	Micro USB	2MB	–	有 WIFI	298
23104	Pico WH	DC-DC, 3000mA	Micro USB	2MB	–	有 WIFI	CALL
19310	Pico	DC-DC, 800mA	Micro USB	2MB	–	–	188
22600	Pico H	DC-DC, 800mA	Micro USB	2MB	–	–	CALL
22809	Type-A 版	LDO, 500mA	Type-A	4MB	–	–	CALL
20187	Type-C 版	LDO, 800mA	Type-C	2MB	–	–	128
24664	微型版	LDO, 500mA	分體式 Type-C	2MB	–	分體式设计，可透過 FPC 導出 Type-C 介面	CALL
24594	RBG 矩陣版	LDO, 500mA	Type-C	2MB	–	內建 5 × 5 RGB LED 矩陣	CALL
24082	網路版	LDO, 500mA	Type-C	4MB	–	有網路埠	CALL
26616	藍芽版	LDO, 300mA	分體式 Type-C	2MB	–	支援藍芽 5.1，分體式设计，可透過 FPC 導出 Type-C 介面	CALL
26372	0.99″ 圓形 LCD 有外殼版	LDO, 500mA	Type-C	2MB	–	0.99 吋 IPS，CNC 金屬外殼	CALL
22668	1.28″ 圓形 LCD 版	LDO, 300mA	Type-C	2MB	支援(邊充邊放)	1.28 吋 IPS	CALL
26369	1.28″ 圓形 LCD 有外殼版	LDO, 300mA	Type-C	2MB	支援(邊充邊放)	1.28 吋 IPS，CNC 金屬外殼	CALL
24580	1.28″ 圓形觸控 LCD 版	LDO, 500mA	Type-C	16MB	支援(邊充邊放)	1.28 吋觸控螢幕	CALL
26371	1.28″ 圓形觸控 LCD 有外殼版	LDO, 500mA	Type-C	16MB	支援(邊充邊放)	1.28 吋觸控螢幕，CNC 金屬外殼	CALL
28161	1.69″ 圓角觸控 LCD	LDO, 500mA	Type-C	16MB	支援(邊充邊放)	1.69 吋觸控螢幕	CALL
20330	0.96″ LCD 版	DC-DC, 2000mA	Type-C	2MB	支援(邊充邊放)	0.96 吋 IPS	CALL
20290	升級版	DC-DC, 2000mA	Type-C	4MB/16MB	支援(邊充邊放)	–	CALL
25506	DVI 介面版	LDO, 300mA	Type-C	16MB	支援(邊充邊放)	內建 DVI 介面、Micro SD 卡座和 PIO-USB 介面	CALL
26379	攝影鏡頭 LCD 版	–	Type-C	16MB	–	內建灰度攝影鏡頭、1.14 吋 IPS	CALL
