樹莓派 4 UART 擴充板

Name: 樹莓派 4 UART 擴充板
SKU: rs-pi-4xUART
Price: 1538 TWD
Availability: OutOfStock

NT$ 1,538 (含稅)

You Save: NT$ 162 (10%)

英國Pridopia公司設計製造

工廠直營，提供技術支援，保固3個月

樹莓派 A+/B+/2B/3B/3B+/Pi Zero/Pi ZeroW適用

售價含稅，隨貨附發票

歡迎來信選購或洽詢

已售完

貨號: rs-pi-4xUART 分類: － I2C(內部整合電路), － RS232, － RS485, － TTL, － UART 標籤: I2C, Raspberry Pi, rpi, rs232, rs485, uart, 樹莓派

描述

樹莓派 4 UART 擴充板

商品規格

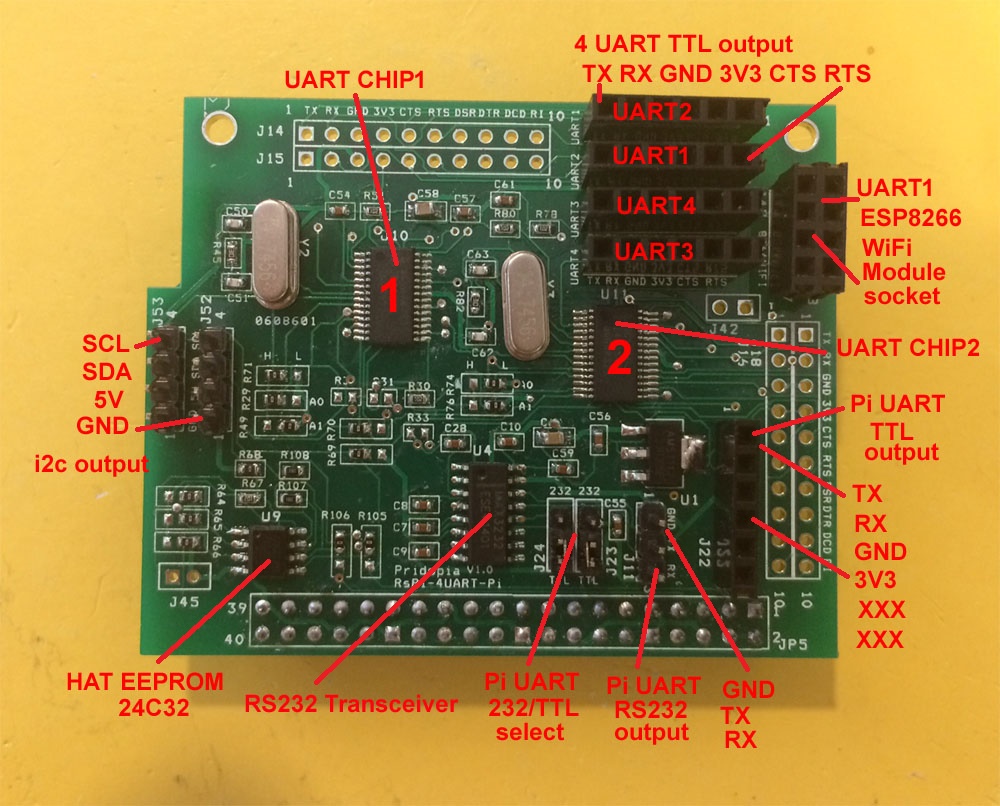

1. Provide extra 4 UART TTL output

4x UART TTL output TX, RX, GND, 3V3, CTS, RTS

2. Pi UART can select TTL/232 output

Pi UART RS232 output GND, TX, RX

Pi UART TTL output TX, RX, GND, 3V3, XX ,XX

3. 2 sets I2C signal output GND, 5V, SDA, SCL for extend extra UART HAT

4. TTL UART1 support ESP8266 WiFi module socket

5. Provide an individual 3.3V power for UART & output port

6. Provide HAT EEPROM for future driver program update.

7. Provide Serial GUI Control Panel– Control up to 8 Serial Ports

8. Provide command line mode to activate serial ports through terminal/ssh.

商品內容

1x Rs-Pi 4xUART HAT board

1x Manual
