樹莓派 2 UART 擴充板(簡易版)

Name: 樹莓派 2 UART 擴充板(簡易版)
SKU: rs-pi-2xUART-Lite
Price: 938 TWD
Availability: InStock

NT$ 938 (含稅)

You Save: NT$ 360 (28%)

英國Pridopia公司設計製造

工廠直營，提供技術支援，保固3個月

樹莓派 A+/B+/2B/3B/3B+/Pi Zero/Pi ZeroW適用

售價含稅，隨貨附發票

歡迎來信選購或洽詢

樹莓派 2 UART 擴充板(簡易版)

樹莓派 1 UART 擴充板

1 × 樹莓派 1 UART 擴充板

NT$ 898 (含稅)

樹莓派 2 UART 擴充板

1 × 樹莓派 2 UART 擴充板

NT$ 998 (含稅)

貨號: rs-pi-2xUART-Lite 分類: － RS232, － RS485, － UART 標籤: I2C, Raspberry Pi, rpi, rs232, rs485, uart, 樹莓派

描述

樹莓派 2 UART 擴充板(簡易版)

商品規格

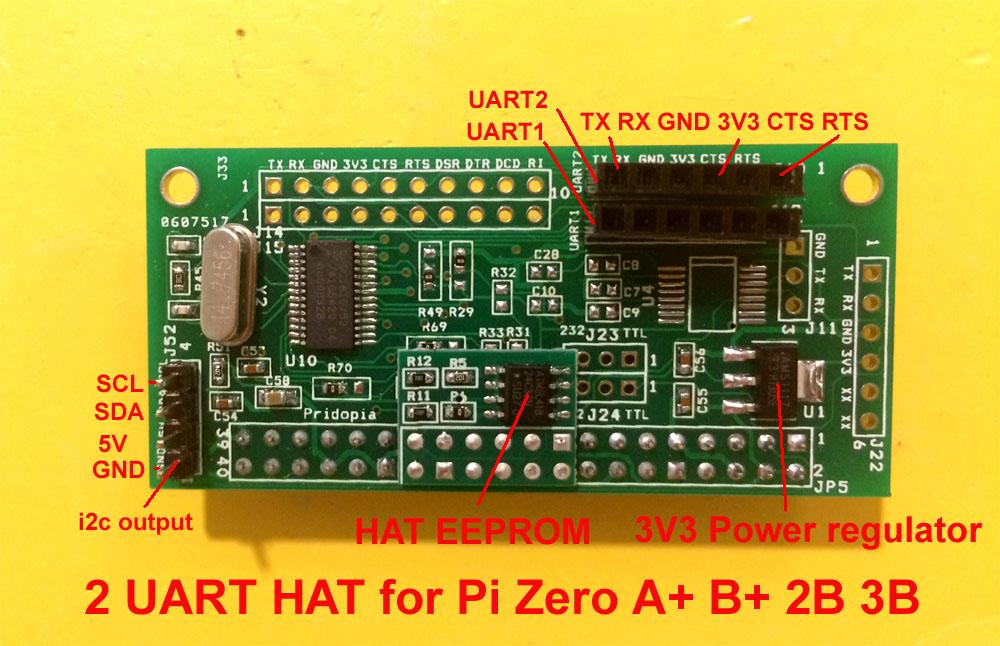

1. Provide extra 2 UART TTL output

TTL output signal –> TX, RX, GND, 3V3, CTS, RTS

2. I2C signal out GND, 5V, SDA, SCL for extend extra UART HAT

3. It provides an individual 3.3V power for UART & output port

4. Provide HAT EEPROM for future driver program update.

5. Pi 3B & Pi Zero W still can use on board Bluetooth BLE & WiFi

6. Provide Serial GUI Control Panel– Control up to 8 Serial Ports

7. Provide command line mode to activate serial ports through terminal/ssh.

商品內容

1x Rs-Pi 2xUART Lite HAT board

1x Manual

PK項	UART TO ETH	RS485 TO ETH	RS232/485 TO ETH	2-CH UART TO ETH
SKU	12161	15731	15729	20655
參考售價	CALL	818	1268	CALL
微控制器	Cortex-M0	Cortex-M0	Cortex-M4(主頻高達120MHz)	CH9121
乙太網路埠	RJ45(10/100Mbps自適應)
	協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client			TCP/UDP
	緩存：發送6Kbyte，接收4Kbyte		緩存：發送16Kbyte，接收16Kbyte	–
序列介面	UART	RS485	RS232+RS485(可同時工作)	UART
	波特率：600bps~460.8Kbps	波特率：600bps~230.4Kbps		300~921.6Kbps
	硬體流：不支援		硬體流：支援	硬體流：不支援
	資料位：5，6，7，8
	停止位：1，2
	校驗位：None，Even，Odd，Space，Mark
	緩存：接收800byte		緩存：發送2Kbyte，接收2Kbyte	–
	成幀機制：4字節打包時間，字節長度400		成幀機制：4字節打包時間，字節長度1460，可自定義	–
特色功能	自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件			KeepAlive 機制，網路韌體升級
特色功能	–	–	Modbus網關、Websocket(網頁轉序列)	–
工作模式	TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client			TCP Server、TCP Client、UDP Server、UDP Client
支援Client數	TCP Server下，可自定義連接的Client數(1~16)		TCP Server下，支援兩路Socket，每路可連接8個Client	TCP Server下，可自定義連接的Client數(1~8)
配置方式	內建網頁，上位機設定軟體，序列指令			上位機設定軟體，序列指令
介面保護	電源：防反接， ESD 保護，防突波
	網路埠：1.5KV電磁隔離保護
	–	RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻		–
	–	–	防雷保護，過流保護	–
供電電壓	3.3V/5V	5~7V	5~36V	3.3V/5V
工作電流	150mA@5V	110mA@5V	86.5mA@5V	140mA@5V
工作溫度	-25～75℃		-40～85℃
存儲溫度	-40～105℃			-55℃~125℃
產品尺寸	50.5 × 22.6 × 15mm	70 × 63.6 × 25mm	82.8 × 85.7 × 25mm	53 × 22mm

碼制類型	碼制名	Barcode Scanner Module (C)		Barcode Scanner Module
碼制類型	碼制名	可讀	預設可讀	可讀	預設可讀
2D	QR Code	V	V	V	V
	Micro QR	V
	DataMatrix	V	V
	PDF417	V	V	V
	Micro PDF417	V
	Aztec	V
1D	EAN-13	V	V	V
	EAN-8	V	V	V
	UPC-A	V	V	V
	UPC-E	V	V	V
	ISSN	V
	ISBN	V
	Codabar	V	V
	Code 128	V	V		V
	Code 93	V	V
	Code 39	V	V	V
	Code 11	V		V
	ITF-14	V
	ITF-6	V
	Interleaved 2 of 5	V		V
	Industrial 2 of 5	V
	Matrix 2 of 5	V		V
	CS Databar(RSS)	V		V
	MSI-Plessey	V		V

微雪電子 USB 轉多功能序列埠轉換器比較表

編號MYW-	商品圖/編號/型號	說明	序列轉換	參考售價
15817	USB TO RS232/485/TTL	USB 轉單通道序列採用 FT232RNL 方案工業級，隔離型可壁掛或桌面使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL	880
22547	USB TO RS232/485/TTL (B)	USB 轉單通道序列採用 CH343G 方案工業級，隔離型可壁掛或桌面使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL	CALL
23996	USB TO RS232/485/422/TTL	USB 轉單通道序列採用 FT232RNL 方案工業級，隔離型可壁掛或導軌使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 RS422 • USB 轉 TTL	CALL
25411	USB TO UART/I2C/SPI/JTAG	USB 轉雙通道序列採用 CH347T 方案工業級，非隔離型可壁掛或桌面使用	多功能序列轉換器： • USB 轉 2 路 TTL • USB 轉 1 路 TTL + 1 路 I2C + 1 路 SPI • USB 轉 1 路 TTL + 1 路 JTAG	558
21619	USB TO 4CH TTL	USB 轉四通道序列採用 CH344 方案工業級，非隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 TTL	CALL
25219	USB TO 4CH RS485	USB 轉四通道序列採用 CH344 方案工業級，非隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS485	568
26545	USB TO 4CH RS485 (B)	USB 轉四通道序列採用 CH344 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS485	638
26681	USB TO 4CH RS232/485	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或導軌使用	四序列轉換器： • USB 轉 4 路 RS232 • USB 轉 3 路 RS232 + 1 路 RS485 • USB 轉 2 路 RS232 + 2 路 RS485	988
26854	USB TO 4CH RS232	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS232	CALL
25970	USB TO 4CH RS485/422	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或導軌使用	四序列轉換器： • USB 轉 4 路 RS485 • USB 轉 3 路 RS485 + 1 路 RS422 • USB 轉 2 路 RS485 + 2 路 RS422	CALL
25790	USB TO 4CH Serial Converter	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 1 路 TTL + 3 路 RS485 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS232 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS422 • USB 轉 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422 • USB 轉 2 路 TTL + 2 路 RS485 • USB 轉 2 路 TTL + 1 路 RS485 + 1 路 RS422 • USB 轉 2 路 TTL + 1 路 RS422 + 1 路 RS232	CALL
28214	USB TO 8CH RS485	USB 轉八通道序列工業級，隔離型可壁掛或導軌使用	八序列轉換器： • USB 轉 8 路 RS485	CALL
