描述

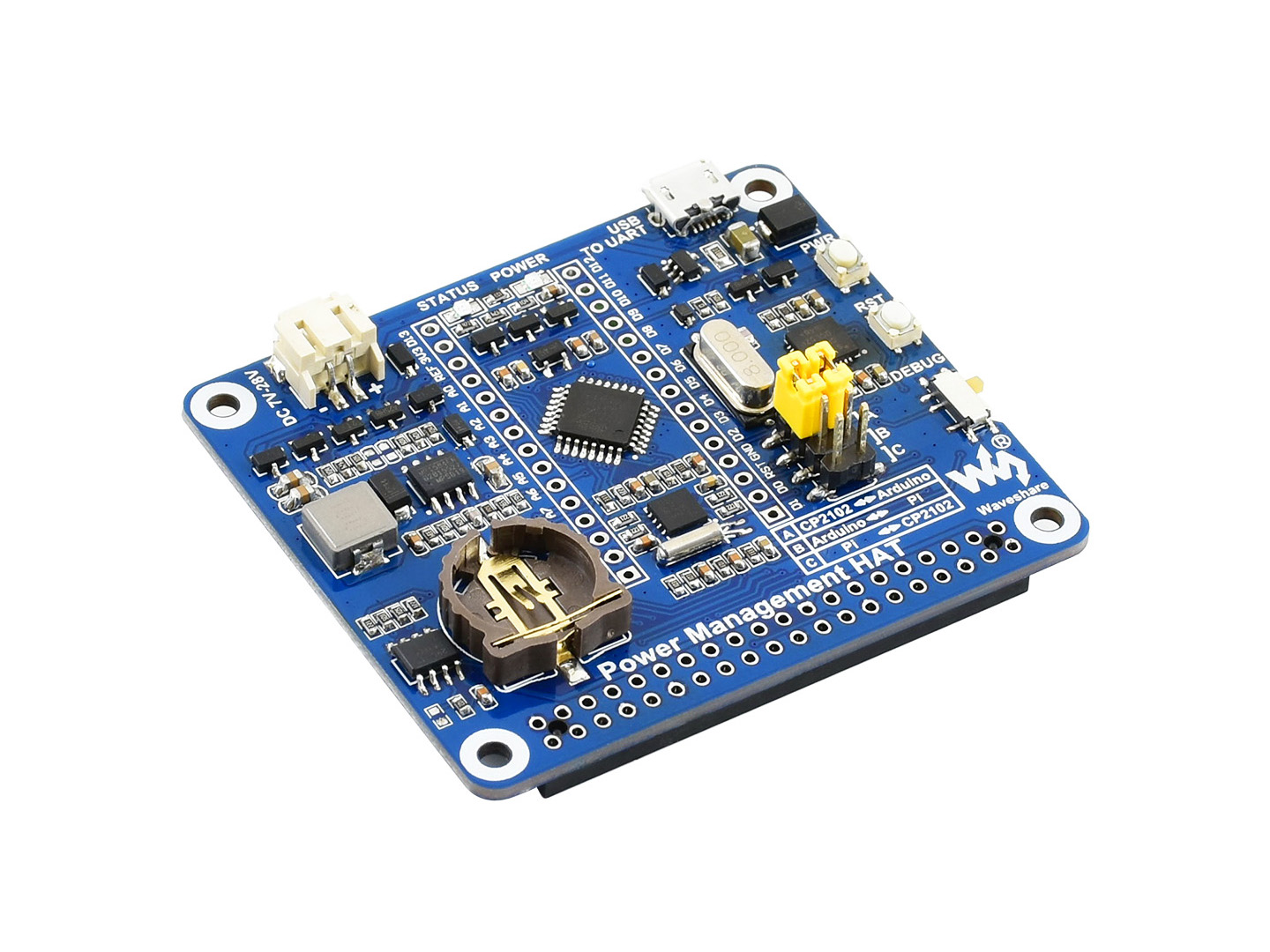

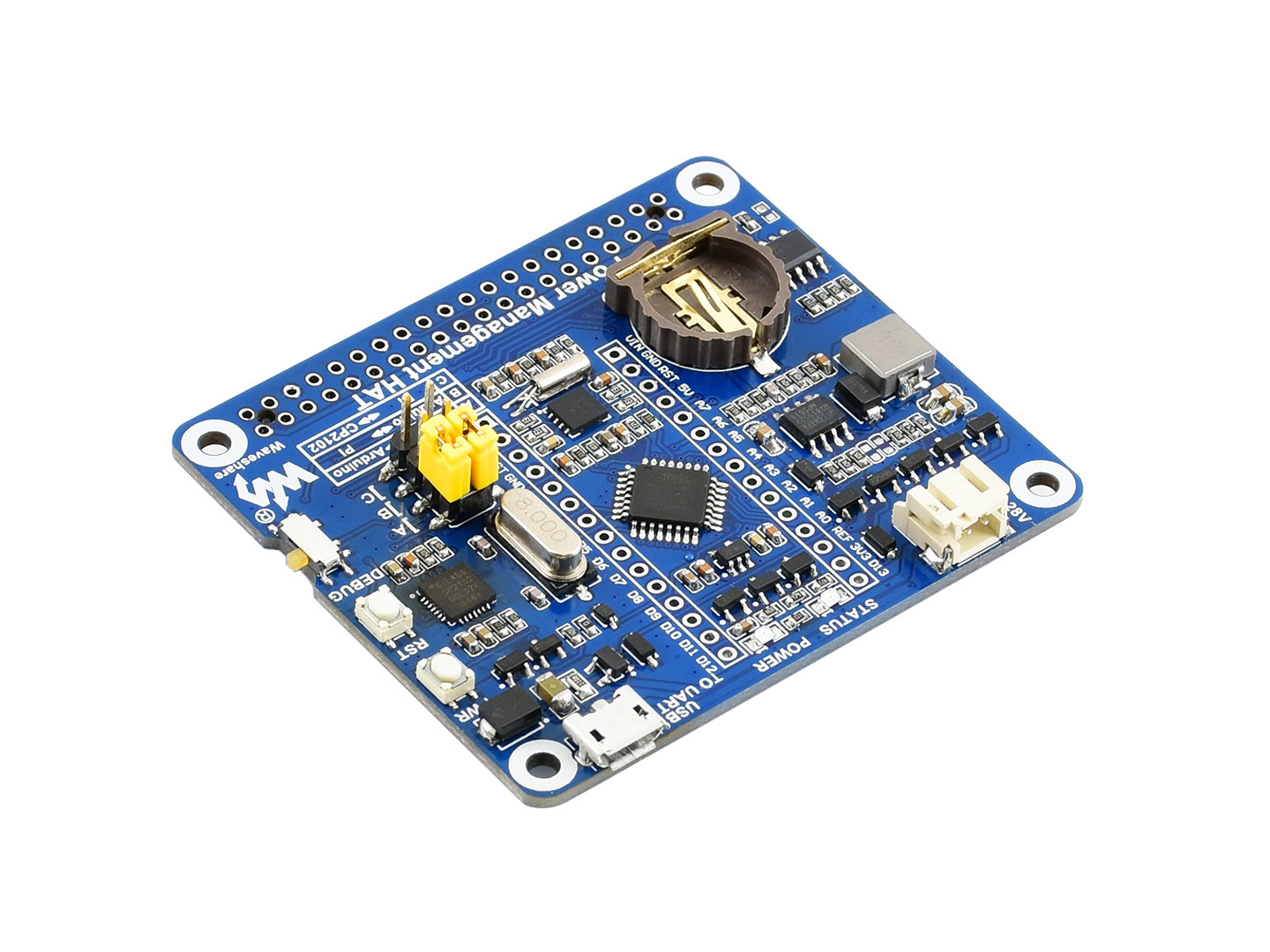

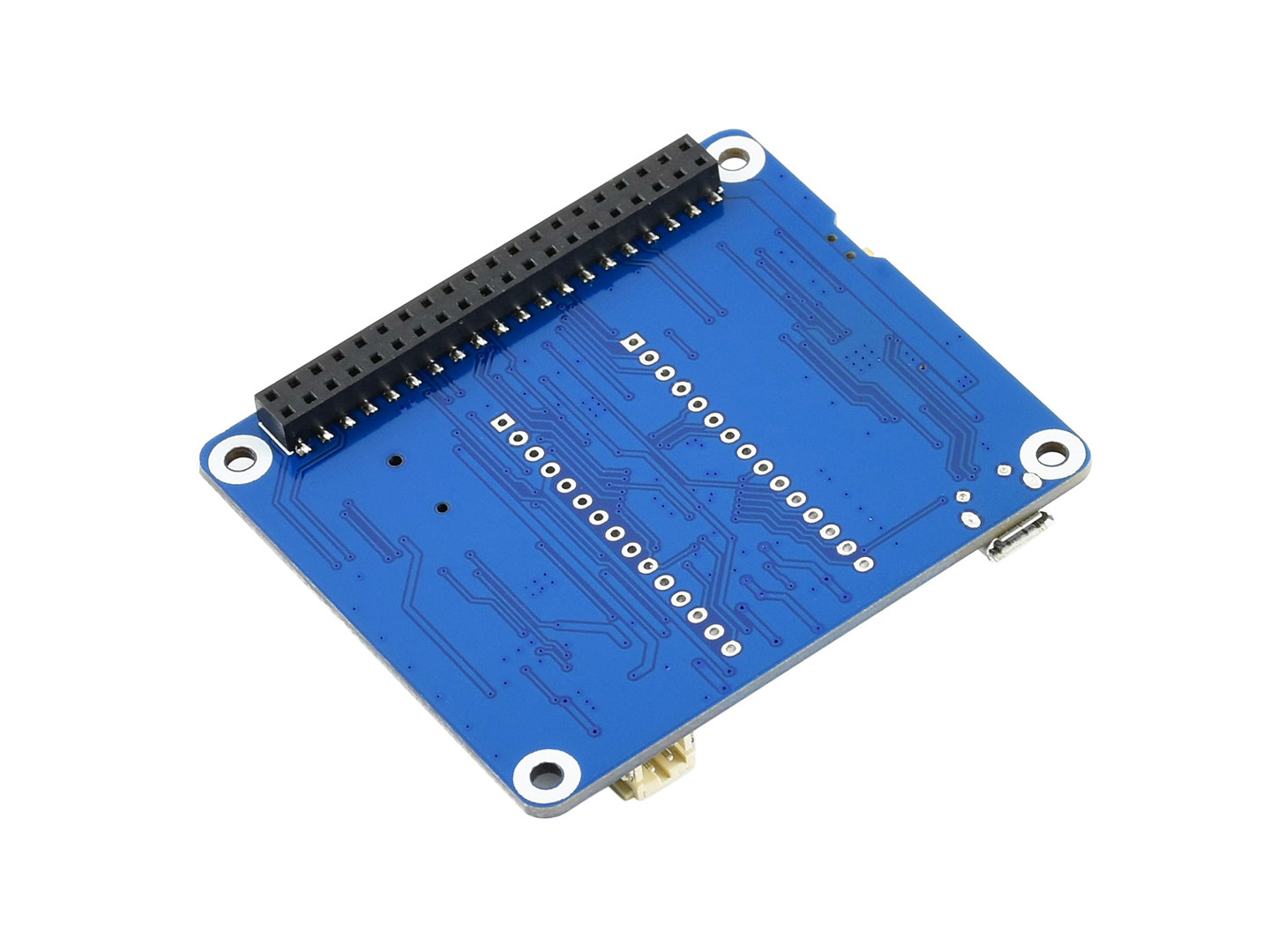

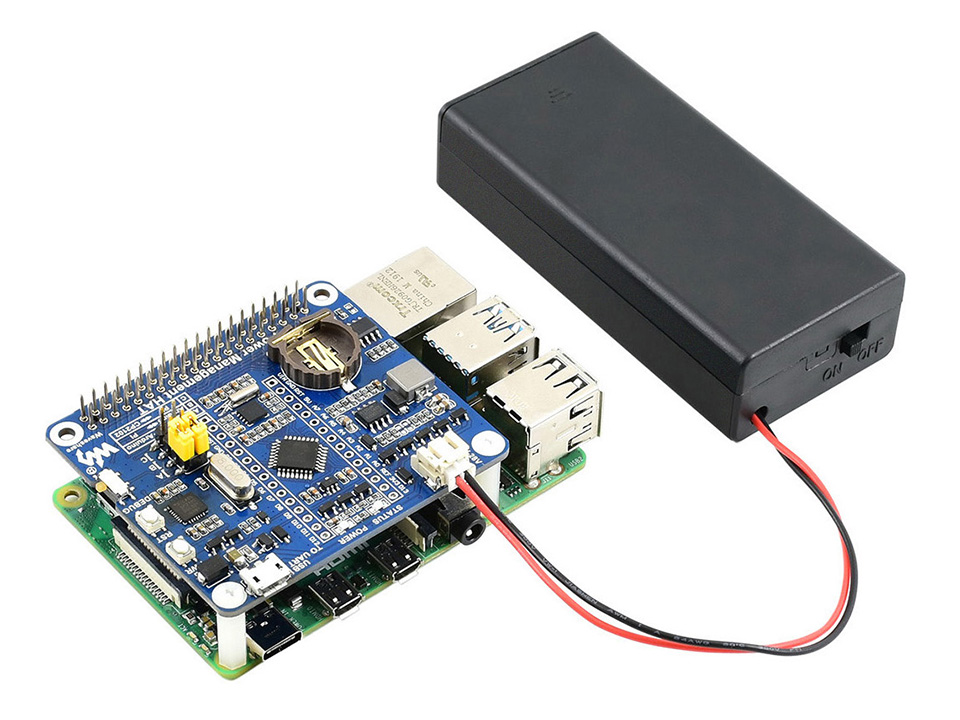

樹莓派電源控制模組(內建Arduino, RTC)

商品規格

1. 1. 針對Raspberry Pi 40PIN GPIO排針設計，相容Raspberry Pi系列主機板
   2. 內建ATmega328P單片機，支援Arduino程式設計
   3. 內建PCF8523 RTC時鐘晶片，可提供精準時間
   4. 內建CP2102序列埠晶片，可用於序列埠通信或下載程式至ATmega328P
   5. 內建自定義按鍵，可用於樹莓派開機、安全關機或自定義其他功能
   6. 內建電源防反接、防電流倒灌等保護電路，工作更穩定安全
   7. 內建電壓電流檢測電路，可即時監測樹莓派工作電壓電流
   8. 相關参数：
      • 主控晶片：ATmega328P-AU
      • 通訊埠：UART + GPIO
      • 通訊波特率：預設115200bps (可軟體設定其他波特率)
      • 供電方式：USB埠 或 PH2.0連接埠
      • USB埠電壓：5V
      • PH2.0連接埠電壓：DC 7~28V(穩壓電源或鋰電池)
      • 内建電路：電源防反接、防倒灌電流、電流檢測、電壓檢測

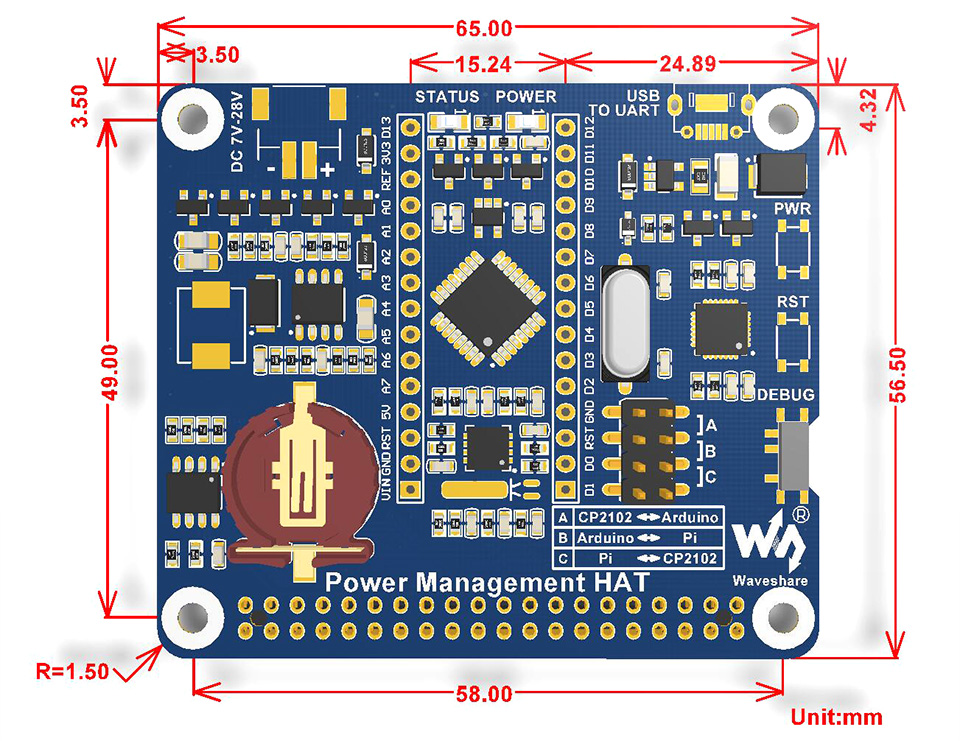

      • 尺寸：56.5mm x 65mm
      • 固定孔直徑：3.0mm
   9. 使用說明
   10. 資源配置：(如配置圖)
       1. 樹莓派GPIO插座
       2. micro USB to UART連接埠
       3. USB HUB連接埠
       4. USB連接埠
       5. USB狀態指示燈
       6. 電源指示燈
       7. micro USB to UART狀態指示燈
       8. FE1.1S USB HUB晶片
       9. 12MHz晶振
       10. CP2102 USB轉序列埠晶片

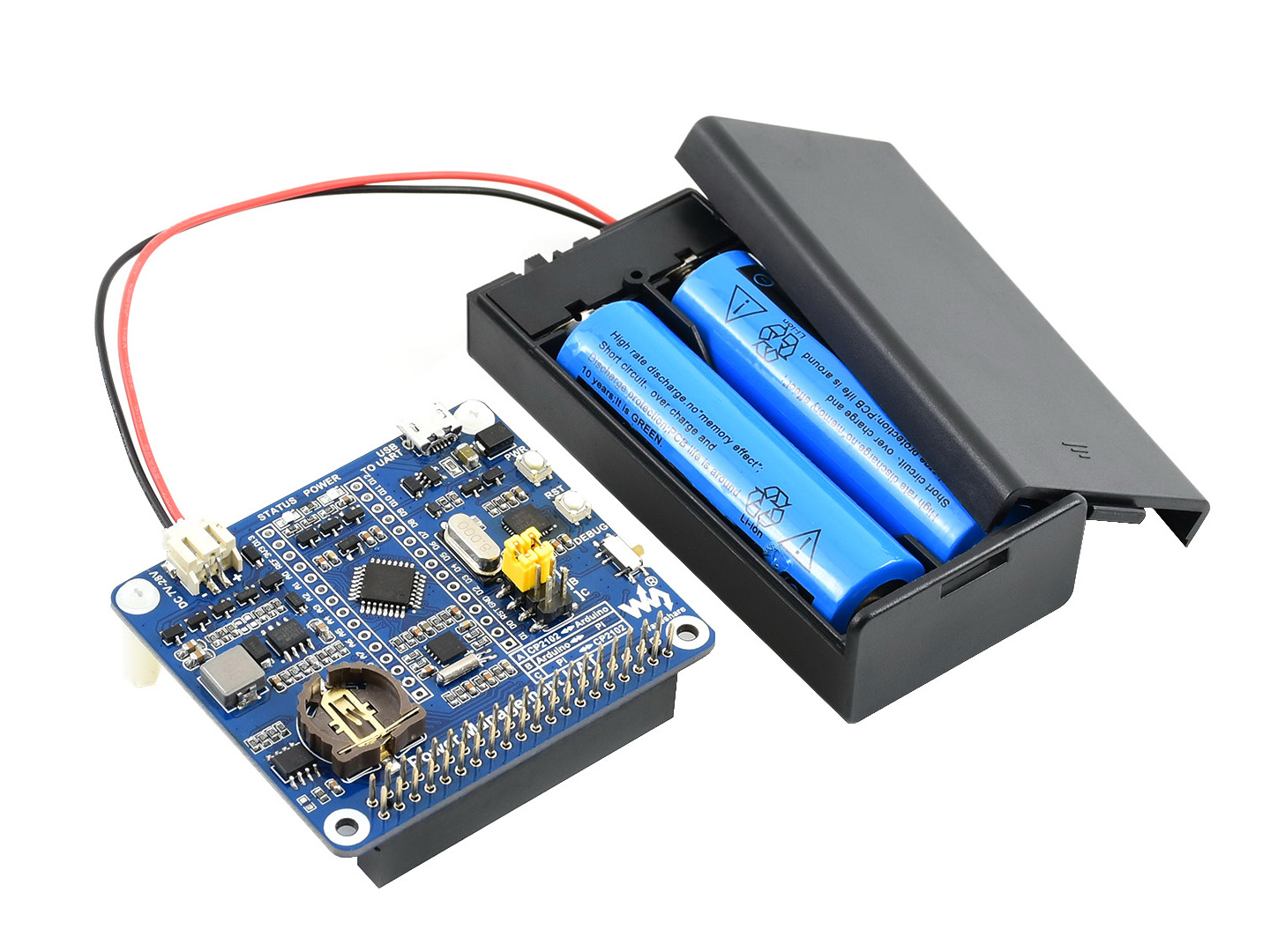

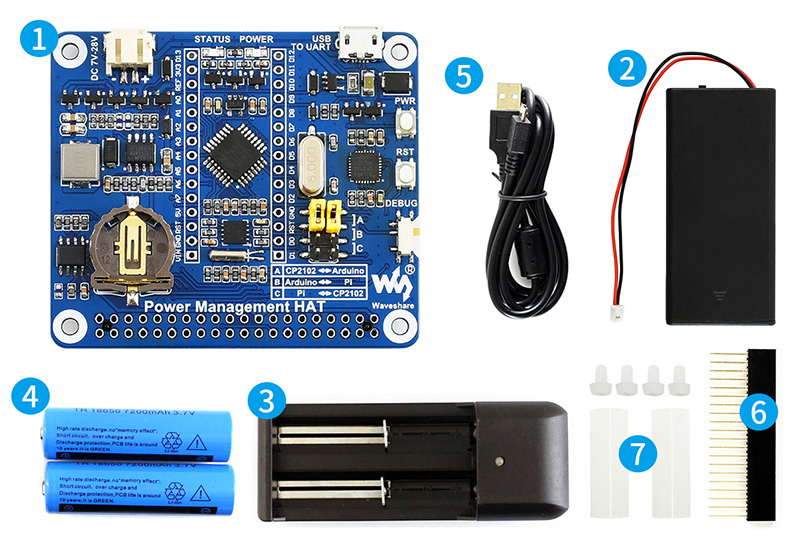

商品內容

1. 1. Power Management HAT × 1
   2. 18650電池盒 × 1
   3. 18650電池充電器 × 1
   4. 18650鋰電池 × 2
   5. USB to micro USB線 × 1
   6. 2×20PIN長排針座 × 1
   7. RPi螺柱包(2PCS/套) × 1
