電子紙 WiFi 驅動模組(ePaper/eInk, ESP8266)

NT$ 588 (含稅)

You Save: NT$ 100 (15%)



售價含稅，隨貨附發票

保固1年

2 件庫存

1 × 樹莓派電子紙 ePaper/eInk( 2.13吋, 2色, 黑白, 可彎曲)

2 件庫存

NT$ 688 (含稅)
1 × 樹莓派電子紙 ePaper/eInk(4.2吋, 紅黑白)

3 件庫存

NT$ 1,138 (含稅)
1 × 樹莓派電子紙(ePaper/eInk)驅動板

預計10天可以出貨

NT$ 280 (含稅)
貨號: MYW-14138 分類: , , 標籤: , , , , , ,

描述

Print Friendly, PDF & Email

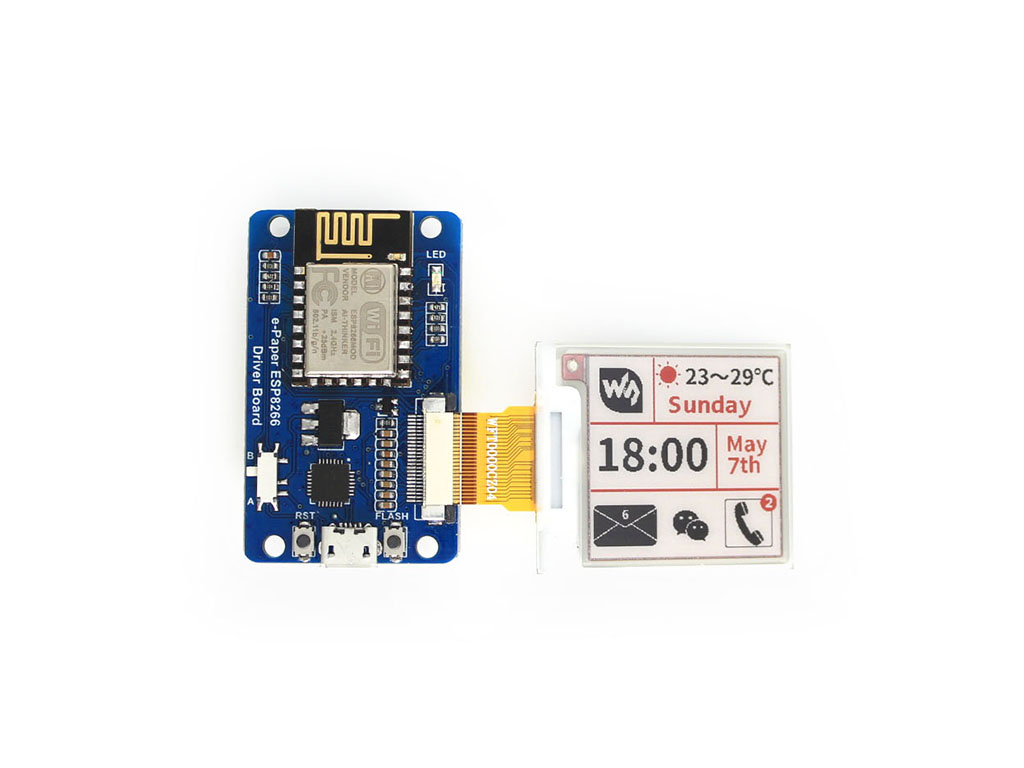

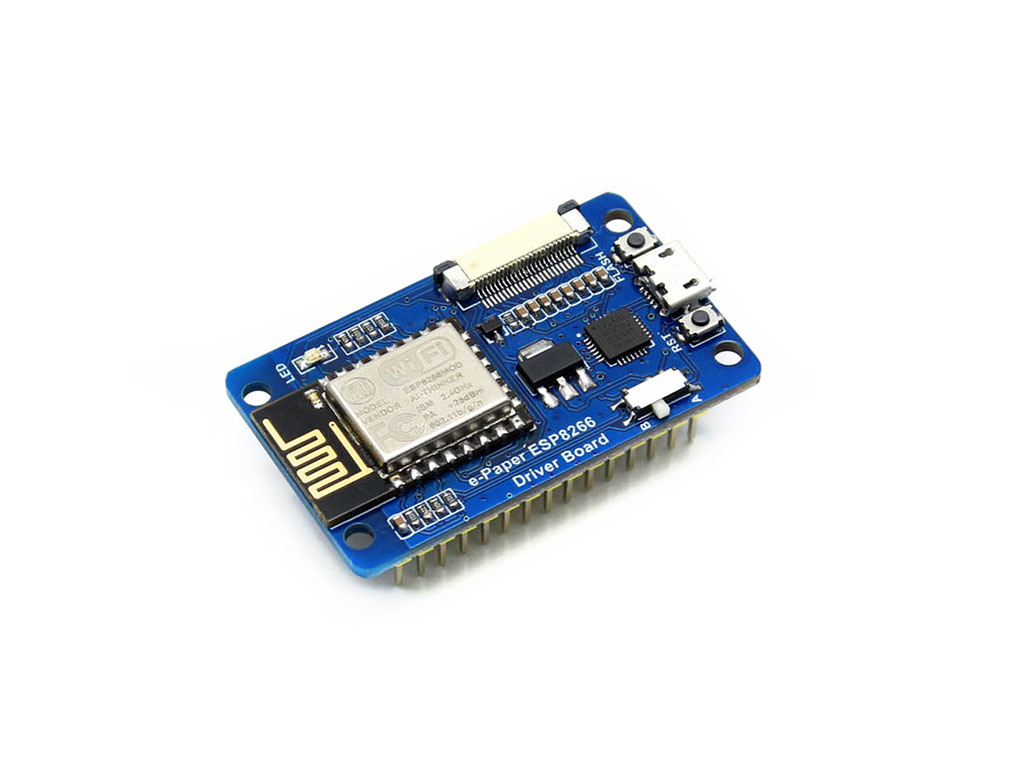

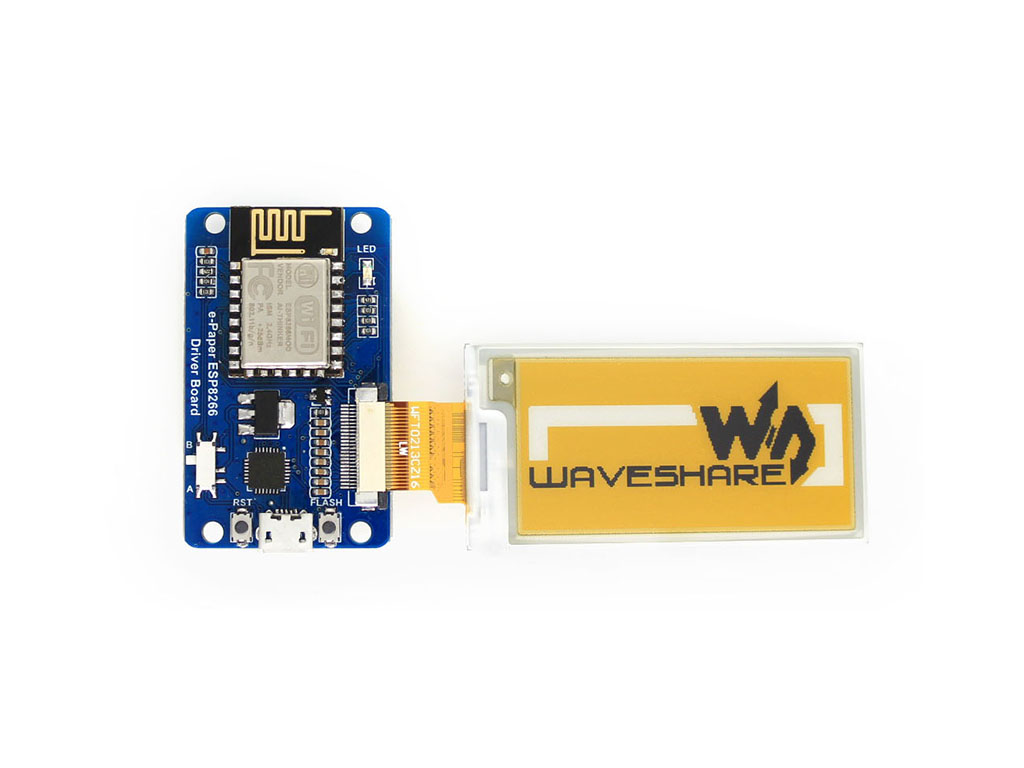

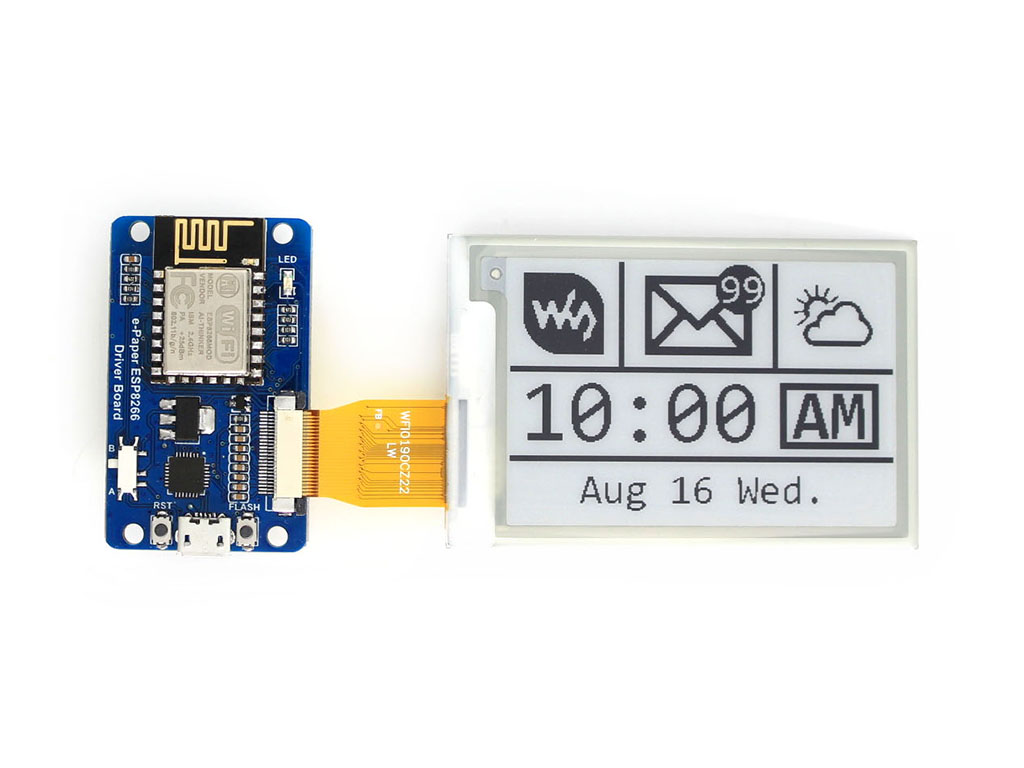

電子紙 WiFi 驅動模組(ePaper/eInk, ESP8266)

商品特色：

  • 內建ESP8266，支援Arduino，透過WiFi取得儲存於PC或手機中的圖片，並傳送至電子紙顯示出來
  • 提供HTML上位機程式，可透過網頁遠程更新內容
  • 支援Floyd-Steinberg抖動算法，可以獲得更多的顏色組合，對原始圖片進行更好的陰影渲染
  • 支援BMP、JPEG、GIF和PNG等常用圖片格式
  • 內建原始驅動程式
  • 線上提供完整相關應用資料

商品規格：

  • WiFi：802.11b/g/n
  • 通訊埠： 3-wire SPI、4-wire SPI(預設)
  • 工作電壓： 5V
  • 工作電流： 50mA ~ 100mA

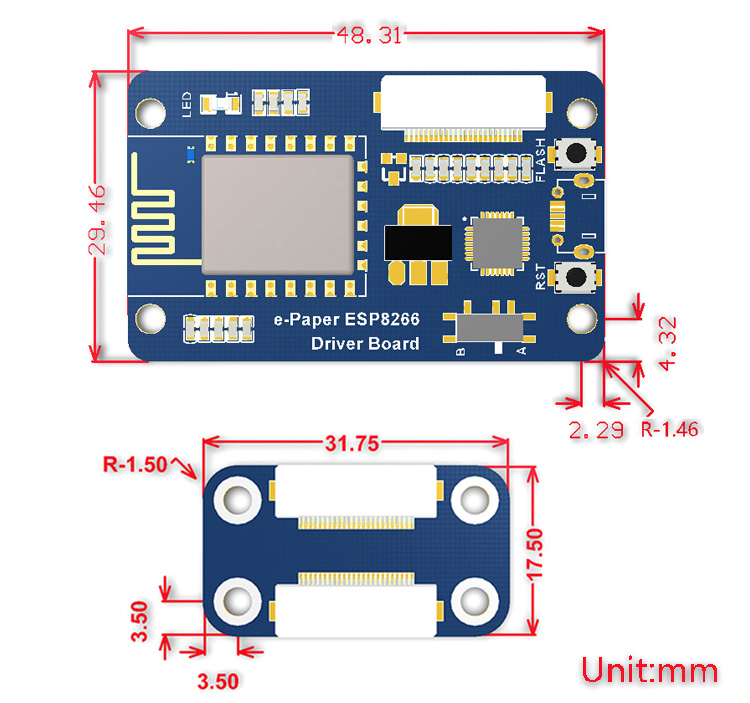

  • 尺寸： 29.57mm × 48.26mm
  • 固定孔直徑： 2.9mm

腳位定義：

VCC VCC 3.3V電源輸入
GND GND 電源接地
SCK GPIO14(D5) SPI的CLK時脈信號輸入
DIN GPIO13(D7) SPI的MOSI資料輸入
CS GPIO15(D8) 選擇，低電位有效
BUSY GPIO5(D1) 忙碌狀態輸出（低電位表示忙碌）
RST GPIO2(D4) 外部重置（低電位重置）
DC GPIO4(D2) 資料/命令控制（高電位表示資料，低電位表示命令）

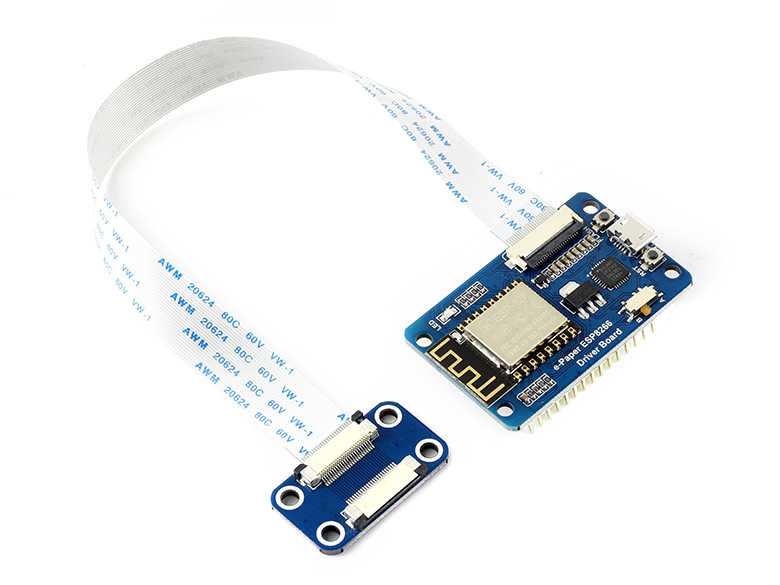

商品內容：

  1.   e-Paper ESP8266 Driver Board × 1
  2.   e-Paper Adapter ×1
  3.   24PIN FFC線 ×1

商品評價

目前沒有評價。

搶先評價 “電子紙 WiFi 驅動模組(ePaper/eInk, ESP8266)”
Print Friendly, PDF & Email

微雪電子各型電子紙(e-Paper)比較表

編號 型號 顏色 灰度 解析度 顯示尺寸(mm) 外型尺寸(mm) 刷新時間(s) 局部刷新 Pi介面 柔性 控制介面 參考售價
17575 1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ – – SPI CALL
12955 1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 √ – – SPI CALL
13338 1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 14 – – – SPI CALL
22755 1.64inch e-Paper Module (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 47 × 38 12 – – – SPI CALL
12915 2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 2 √ √ – SPI CALL
13448 2.13inch e-Paper HAT (B) 红、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 15 – √ – SPI 498
15084 2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.70 59.2 × 29.2 2 √ √ √ SPI 688
24908 2.13inch e-Paper HAT (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 25 – √ – SPI CALL
19493 2.13inch Touch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 69.15 × 38.90 2 √ √ – SPI CALL
20716 2.13inch Touch e-Paper HAT
(with case)		 黑、白 2 250×122 48.55 × 23.70 72.20 × 41.90 2 √ √ – SPI 688
23151 2.36inch e-Paper Module (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 69.5 × 38.5 12 – – – SPI CALL
18321 2.66inch e-Paper Module 黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 6 √ – – SPI CALL
18915 2.66inch e-Paper Module (B) 红、黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 15 – – – SPI CALL
26123 2.66inch e-Paper Module (G) 红、黄、黑、白 2 360×184 60.05 × 30.69 85.0 × 38.5 26 – – – SPI CALL
13354 2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 √ √ – SPI CALL
13357 2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.288 × 38.192 73.5 × 56.0 15 – √ – SPI CALL
12956 2.9inch e-Paper Module 黑、白 4 296×128 66.89 × 29.05 89.5 × 38.0 3 √ – – SPI CALL
13339 2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 – – – SPI CALL
16565 2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ √ √ SPI CALL
19967 2.9inch Touch e-Paper HAT 黑、白 4 296×128 66.89 × 29.05 89.10 × 42.70 3 √ √ – SPI CALL
22758 3inch e-Paper Module (G) 红、黄、黑、白 2 400×168 70.4 × 29.568 88.5 × 41 12 – – – SPI CALL
22698 3.52inch e-Paper HAT 黑、白 2 480×280 74.51 × 49.67 86.5 × 57 1.5 – √ – SPI CALL
18057 3.7inch e-Paper HAT 黑、白 4 480×280 81.12 × 47.32 96.5 × 58.0 3 √ √ – SPI CALL
27367 4inch e-Paper HAT+ (E) E6全彩色 2 600×400 84.6 × 56.40mm 101.00 × 68.00 19 – √ – SPI 1838
19283 4.01inch e-Paper HAT (F) 7彩色 2 640×400 86.40 × 54.00 98.5 × 70.0 30 – √ – SPI 1680
13353 4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 5 √ – – SPI CALL
13454 4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 – – – SPI 1138
26376 4.26inch e-Paper HAT 黑、白 4 800×480 92.80 × 55.68 107.0 × 64.0 4 √ √ – SPI 1280
23153 4.37inch e-Paper Module (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 101.5 × 81.5 14 – – – SPI CALL
10628 4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 – – – UART CALL
18295 5.65inch e-Paper Module (F) 7彩色 2 600×448 114.9 × 85.8 138.5 × 100.5 <35 – – – SPI 1780
26892 5.79inch e-Paper Module 黑、白 4 792×272 139.00 × 47.74 152.50 × 58.50 3.5 √ – – SPI CALL
26891 5.79inch e-Paper Module (B) 红、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 24 – – – SPI CALL
27846 5.79inch e-Paper Module (G) 红、黄、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 21 – – – SPI CALL
14597 5.83inch e-Paper HAT 黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 5 – √ – SPI CALL
14600 5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 20 – √ – SPI CALL
17590 6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 √ √ – USB/SPI/
I80		 CALL
27875 7.3inch e-Paper HAT (E) E6全彩色 2 800×480 160 × 96 170.2 × 111.2 12 – √ – SPI 2688
23434 7.3inch e-Paper HAT (F) 7彩色 2 800×480 160 × 96 170.2 × 111.2 35 – √ – SPI 2180
22772 7.3inch e-Paper HAT (G) 红、黄、黑、白 2 800×480 160 × 96 170.2 × 111.2 16 – √ – SPI CALL
13504 7.5inch e-Paper HAT 黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 5 √ √ – SPI 1868
13505 7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 26 √ √ – SPI CALL
16766 7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 √ √ – USB/SPI/
I80		 CALL
15195 9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 √ √ – USB/SPI/
I80		 CALL
18434 10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.7 × 174.4 <1 √ √ – USB/SPI/
I80		 CALL
16712 10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.7 × 165.8 <1 √ √ √ USB/SPI/
I80		 CALL
17300 12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 – √ – SPI 5688
17299 12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 37 – √ – SPI 6380
15853 13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 √ √ – USB/SPI/
I80		 CALL
27236 13.3inch e-Paper HAT (B) 红、黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 22 √ √ – SPI CALL
25726 13.3inch e-Paper HAT (K) 黑、白 4 960×680 275.52 × 195.16 286.32 × 212.26 5 √ √ – SPI CALL
說明
1、刷新時間：此處指全局刷新時間，即刷新每一幅圖像所需時間；局部刷新時間請前往對應螢幕詳情頁進行查詢。
2、Pi 介面：基於 Raspberry Pi 40pin GPIO 介面，適用於 Raspberry Pi 系列主板
還不清楚你要哪一個？看看下面的參考圖吧！
Print Friendly, PDF & Email

Print Friendly, PDF & Email

樹莓派 Pico 電子紙比較表

編號MYW- 型號 顯示顏色 灰度 解析度 顯示尺寸(mm) 全局刷新時間(s)* 局部刷新 特性 控制介面 參考售價
19406 Pico-ePaper-2.13 黑、白 2 250 × 122 48.55 × 23.70 2 – SPI CALL
19588 Pico-ePaper-2.13-B 紅、黑、白 2 250 × 122 48.55 × 23.71 15 – – SPI CALL
20124 Pico-ePaper-2.13-D 黑、白 2 212 × 104 48.55 × 23.71 2 柔性 SPI CALL
20052 Pico-ePaper-2.66 黑、白 2 296 × 152 60.088 × 30.704 5 – SPI CALL
20053 Pico-ePaper-2.66-B 紅、黑、白 2 296 × 152 60.088 × 30.704 15 – – SPI CALL
20264 Pico-ePaper-2.7 黑、白 4 264 × 176 57.288 × 38.192 6 按鍵 SPI CALL
19408 Pico-ePaper-2.9 黑、白 4 296 × 128 66.89 × 29.05 3 – SPI CALL
19607 Pico-ePaper-2.9-B 紅、黑、白 2 296 × 128 66.90 × 29.06 15 – – SPI CALL
20125 Pico-ePaper-2.9-D 黑、白 2 296 × 128 66.90 × 29.06 2 柔性 SPI CALL
20051 Pico-CapTouch-ePaper-2.9 黑、白 4 296 × 128 66.89 × 29.05 3 觸控 SPI 688
20123 Pico-ePaper-3.7 黑、白 4 480 × 280 81.12 × 47.32 3 – SPI CALL
20344 Pico-ePaper-4.2 黑、白 4 400 × 300 84.8 × 63.6 5 按鍵 SPI 880
20345 Pico-ePaper-4.2-B 紅、黑、白 2 400 × 300 84.8 × 63.6 15 – 按鍵 SPI CALL
20299 Pico-ePaper-5.65 7色 2 600 × 448 114.9 × 85.8 <35 – 彩色 SPI CALL
20126 Pico-ePaper-5.83 黑、白 2 648 × 480 119.232 × 88.320 5 – – SPI CALL
20127 Pico-ePaper-5.83-B 紅、黑、白 2 648 × 480 119.232 × 88.320 20 – – SPI CALL
20128 Pico-ePaper-7.5 黑、白 2 800 × 480 163.20 × 97.92 5 – SPI 1688
20129 Pico-ePaper-7.5-B 紅、黑、白 2 800 × 480 163.20 × 97.92 26 – – SPI CALL

*全局刷新時間：即刷新每一幅圖像所用時間；若電子紙本身支援局部刷新，局部刷新時間均在 1 秒內

Print Friendly, PDF & Email
SIM8200EA-M2 SIM8202G-M2 SIM8262E-M2 SIM8262A-M2
5G 標準 3GPP R15 3GPP R16
晶片方案 高通驍龍 X55 高通驍龍 X62
工作頻段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n78 n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B2, B4, B5
GNSS GPS、GLONASS、北斗、伽利略和 QZSS
資料傳輸
Sub-6G 2.4 Gbps (DL)  /  500 Mbps (UL)
LTE 1 Gbps (DL)  /  200 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
軟體功能
操作系統 Windows/Linux/Android
通訊協定 TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
撥號上網 RNDIS、NDIS、PPP、MBIM
簡訊(SMS) 支援 MT、MO、CB、Text、PDU
硬體升級 支援透過 USB 介面進行硬體升級
硬體說明
SIM卡 1.8V/2.95V
天線介面 用於 3G/4G/5G/GNSS
6 × IPEX-4 介面 4 × IPEX-4 介面
供電電壓 3.135~4.4V
外型封裝 M.2
產品尺寸 52.0 × 30.0 × 2.3mm 42.0 × 30.0 × 2.3mm
工作温度 -30℃ ~ +70℃
應用場景
適用地區 中美日韓、歐洲、中東、美洲 除美洲外的其他地區 美洲
適用地區僅供參考，實際以當地電信商網路覆蓋和支援的頻段選擇合適的模組
典型應用 CPE, 無人機, 視訊直播, 遠端醫療, 智慧安防
Print Friendly, PDF & Email

Mini PCIe 搭配 4G 模组比較表

模組型號
SIM7600G-H-PCIE
EG25-G mPCIe
圖片 工業級 5G CPE 無線路由器多模多頻段 工業級 5G CPE 無線路由器多模多頻段
工作頻段
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28
LTE-TDD B34, B38, B39, B40, B41 B38, B39, B40, B41
WCDMA B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
資料傳輸
LTE-FDD 150 Mbps (DL) / 50 Mbps (UL)
LTE-TDD 130 Mbps(DL) / 35 Mbps(UL) 130 Mbps(DL) / 30 Mbps(UL)
HSPA+ 42 Mbps (DL) / 5.76 Mbps (UL)
WCDMA 384 Kbps (DL) / 384 Kbps (UL)
EDGE 236.8 Kbps (DL) / 236.8 Kbps (UL) 296 Kbps (DL) / 236.8 Kbps (UL)
GPRS 85.6 Kbps (DL) / 85.6 Kbps (UL) 107 Kbps (DL) / 85.6 Kbps (UL)
軟體功能
操作系統 Windows / Linux / Android
通訊協議 TCP, IP, IPV4, IPV6, 多 PDP, FTP, FTPS, HTTP, HTTPS, DNS TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS,
FTPS, SMTPS, SSL, MMS, FILE
簡訊 (SMS) 支援 MT, MO, CB, Text, PDU
韌體升級 支援通過 FOTA / USB 介面進行韌體升級 支援通過 DFOTA / USB 介面進行韌體升級
硬體說明
SIM卡 1.8V / 3.0V
天線介面 IPEX 1 代介面 (LTE 主天線 + LTE 分集天線 + GNSS 天線)
供電電壓 3V ~ 3.6V
外形封装 Mini-PCIe
產品尺寸 50.8 × 31.0 × 5.5 mm 51.0 × 30.0 × 4.9 mm
工作溫度 -40℃ ~ +80℃
應用場景
適用地區 全球通用

說明：4G 模組為選配項，以商品內容為準。此表為實測搭配的型號，若用於其他模組，需確認針腳相容性，以實測為準。
