樹莓派電子紙 ePaper/eInk(7.5吋, 黑白)

NT$ 1,868 (含稅)

You Save: NT$ 312 (14%)



適用樹莓派Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+/4B

不含樹莓派主板

售價含稅，隨貨附發票

1 件庫存

1 × 樹莓派電子紙 ePaper/eInk( 2.13吋, 2色, 黑白, 可彎曲)

2 件庫存

NT$ 688 (含稅)
1 × 樹莓派電子紙(ePaper/eInk)驅動板

預計10天可以出貨

NT$ 280 (含稅)
貨號: MYW-13504 分類: , , 標籤: , , , , , , , , , ,

描述

Print Friendly, PDF & Email

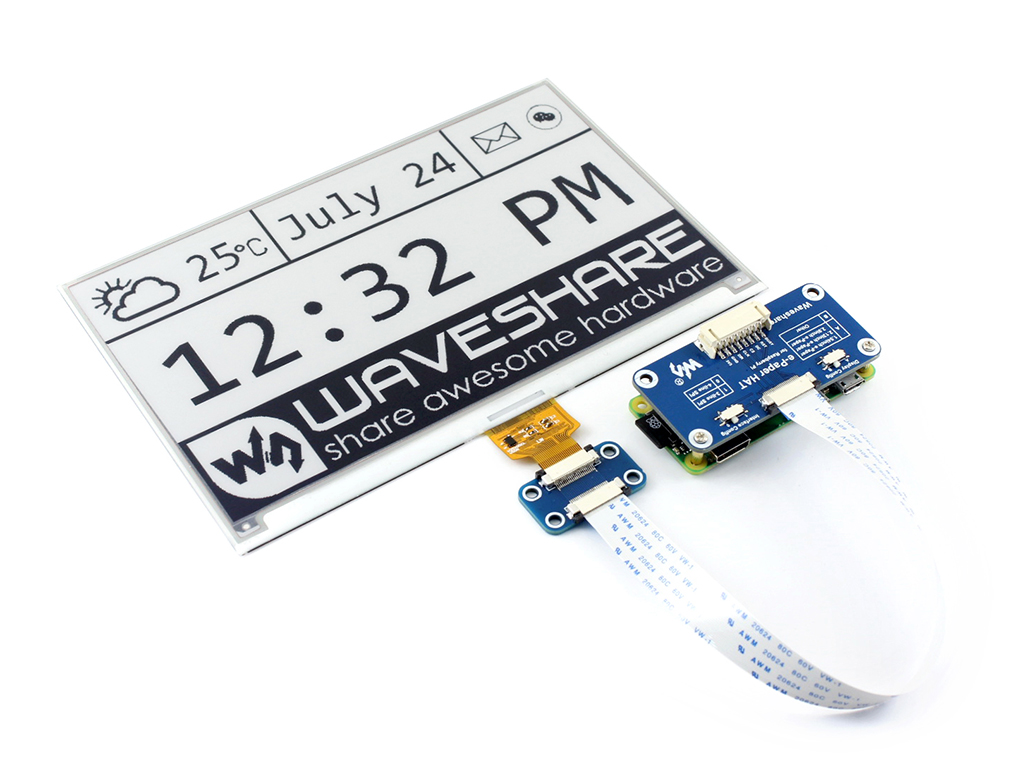

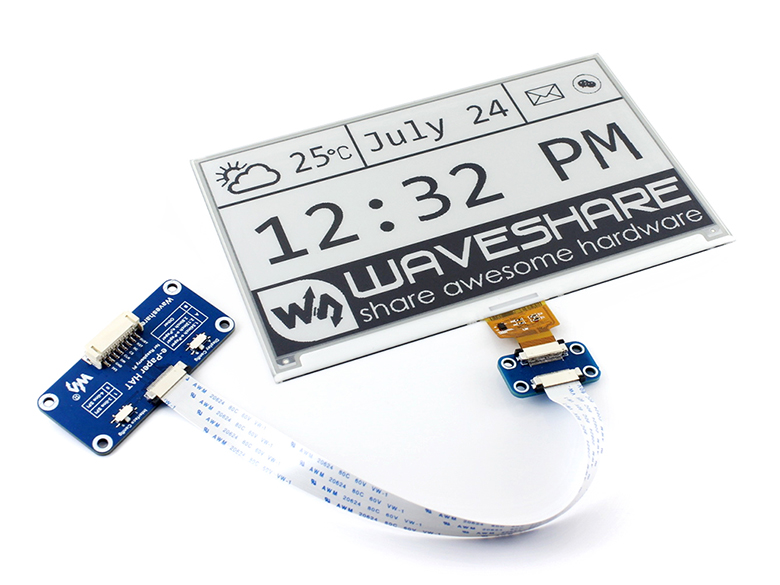

樹莓派電子紙 ePaper/eInk(7.5吋, 黑白)

商品特色：

  • 無須背光，停電後仍可長時間維持最後螢幕畫面
  • 低功率，通常只有更新螢幕畫面時消耗電能

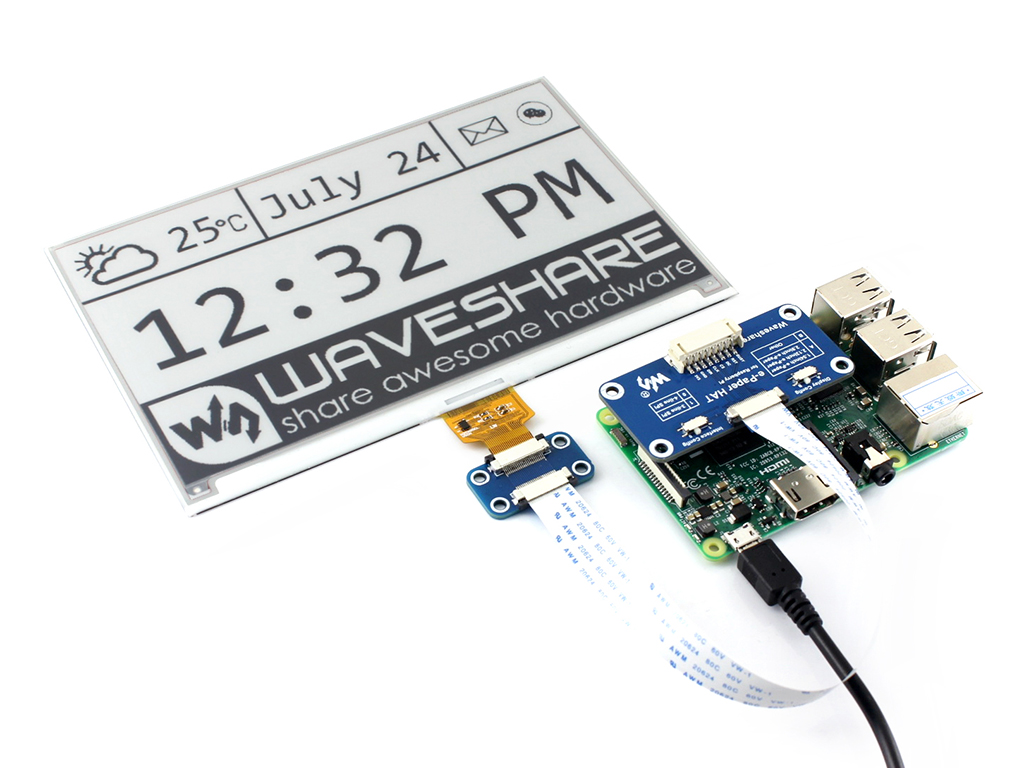

  • 針對樹莓派排針設計插槽，適用樹莓派Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+/4B
  • 導出SPI控制插槽，可插入Raspberry Pi/Arduino/Nucleo等主板
  • 內建電位轉換晶片，相容3.3V和5V等單板
  • 線上提供完整相關應用資料(含Raspberry Pi/Arduino/STM32等範例程式)

商品規格：

  • 工作電壓： 3.3V/5V
  • 通訊埠： 3-wire SPI、4-wire SPI
  • 尺寸： 170.2mm × 111.2mm
  • 螢幕尺寸： 163.2mm × 97.92mm
  • 點距： 0.255 × 0.255
  • 解析度： 800×480
  • 顏色：黑、白
  • 灰度等級：2
  • 全局更新： 6s
  • 更新消耗功率： 38mW(typ.)
  • 待機消耗功率： <0.017mW
  • 可視角度： >170°

腳位定義：

  • VCC： 3.3V/5V
  • GND：GND
  • DIN：  SPI通訊MOSI脚位
  • CLK： SPI通訊SCK脚位
  • CS：    SPI選擇脚位（低電位有效）
  • DC：   資料/命令控制脚位（高電位表示資料，低電位表示命令）
  • RST： 外部重置脚位（低電位重置）
  • BUSY: 忙碌狀態輸出腳位（低電位表示忙碌）

備註：

  1. 更新時間：指全螢幕更新時間，及更新每一幅畫面所需時間；若螢幕本身支援部份更新，部份更新時間平均約0.3秒左右
  2. 樹莓派連接埠：針對樹莓派排針設計插槽，適用樹莓派Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+/4B
  3. 線上說明資料及範例程式

商品內容：

  1.  7.5inch e-Paper × 1

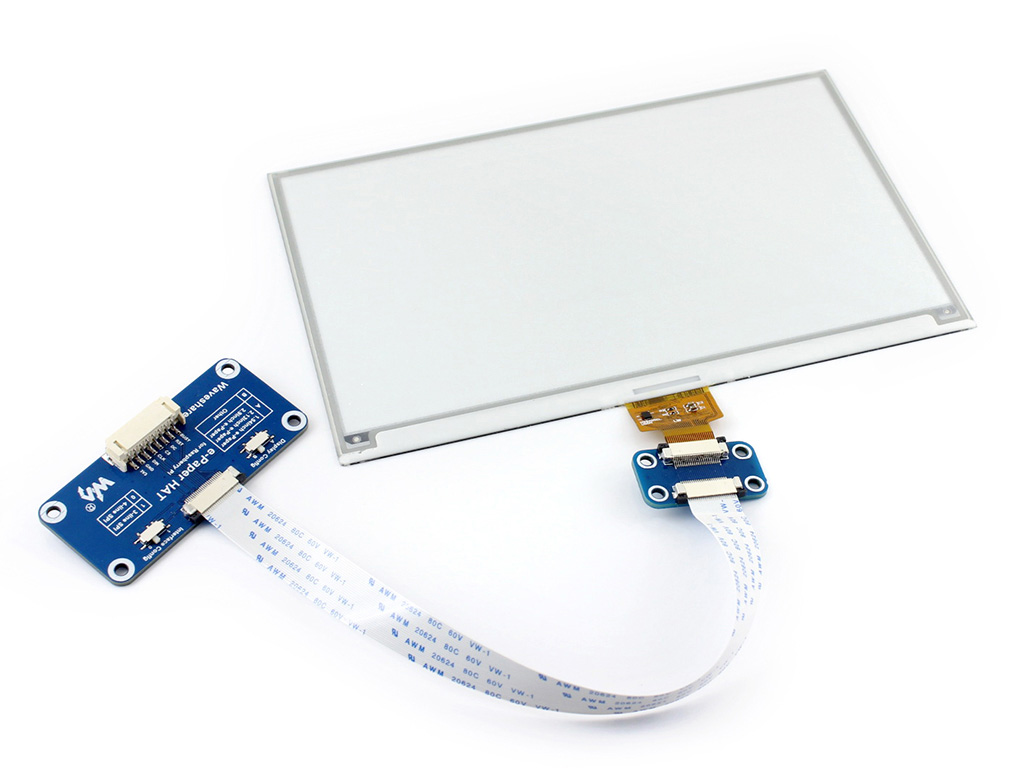

  2.  e-Paper Driver HAT × 1
  3.  RPi銅柱包(2PCS套) ×1
  4.  PH2.0 8PIN連接線 20cm ×1

商品評價

目前沒有評價。

搶先評價 “樹莓派電子紙 ePaper/eInk(7.5吋, 黑白)”
Print Friendly, PDF & Email

微雪電子各型電子紙(e-Paper)比較表

編號 型號 顏色 灰度 解析度 顯示尺寸(mm) 外型尺寸(mm) 刷新時間(s) 局部刷新 Pi介面 柔性 控制介面 參考售價
17575 1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ – – SPI CALL
12955 1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 √ – – SPI CALL
13338 1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 14 – – – SPI CALL
22755 1.64inch e-Paper Module (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 47 × 38 12 – – – SPI CALL
12915 2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 2 √ √ – SPI CALL
13448 2.13inch e-Paper HAT (B) 红、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 15 – √ – SPI 498
15084 2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.70 59.2 × 29.2 2 √ √ √ SPI 688
24908 2.13inch e-Paper HAT (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 25 – √ – SPI CALL
19493 2.13inch Touch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 69.15 × 38.90 2 √ √ – SPI CALL
20716 2.13inch Touch e-Paper HAT
(with case)		 黑、白 2 250×122 48.55 × 23.70 72.20 × 41.90 2 √ √ – SPI 688
23151 2.36inch e-Paper Module (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 69.5 × 38.5 12 – – – SPI CALL
18321 2.66inch e-Paper Module 黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 6 √ – – SPI CALL
18915 2.66inch e-Paper Module (B) 红、黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 15 – – – SPI CALL
26123 2.66inch e-Paper Module (G) 红、黄、黑、白 2 360×184 60.05 × 30.69 85.0 × 38.5 26 – – – SPI CALL
13354 2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 √ √ – SPI CALL
13357 2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.288 × 38.192 73.5 × 56.0 15 – √ – SPI CALL
12956 2.9inch e-Paper Module 黑、白 4 296×128 66.89 × 29.05 89.5 × 38.0 3 √ – – SPI CALL
13339 2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 – – – SPI CALL
16565 2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ √ √ SPI CALL
19967 2.9inch Touch e-Paper HAT 黑、白 4 296×128 66.89 × 29.05 89.10 × 42.70 3 √ √ – SPI CALL
22758 3inch e-Paper Module (G) 红、黄、黑、白 2 400×168 70.4 × 29.568 88.5 × 41 12 – – – SPI CALL
22698 3.52inch e-Paper HAT 黑、白 2 480×280 74.51 × 49.67 86.5 × 57 1.5 – √ – SPI CALL
18057 3.7inch e-Paper HAT 黑、白 4 480×280 81.12 × 47.32 96.5 × 58.0 3 √ √ – SPI CALL
27367 4inch e-Paper HAT+ (E) E6全彩色 2 600×400 84.6 × 56.40mm 101.00 × 68.00 19 – √ – SPI 1838
19283 4.01inch e-Paper HAT (F) 7彩色 2 640×400 86.40 × 54.00 98.5 × 70.0 30 – √ – SPI 1680
13353 4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 5 √ – – SPI CALL
13454 4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 – – – SPI 1138
26376 4.26inch e-Paper HAT 黑、白 4 800×480 92.80 × 55.68 107.0 × 64.0 4 √ √ – SPI 1280
23153 4.37inch e-Paper Module (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 101.5 × 81.5 14 – – – SPI CALL
10628 4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 – – – UART CALL
18295 5.65inch e-Paper Module (F) 7彩色 2 600×448 114.9 × 85.8 138.5 × 100.5 <35 – – – SPI 1780
26892 5.79inch e-Paper Module 黑、白 4 792×272 139.00 × 47.74 152.50 × 58.50 3.5 √ – – SPI CALL
26891 5.79inch e-Paper Module (B) 红、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 24 – – – SPI CALL
27846 5.79inch e-Paper Module (G) 红、黄、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 21 – – – SPI CALL
14597 5.83inch e-Paper HAT 黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 5 – √ – SPI CALL
14600 5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 20 – √ – SPI CALL
17590 6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 √ √ – USB/SPI/
I80		 CALL
27875 7.3inch e-Paper HAT (E) E6全彩色 2 800×480 160 × 96 170.2 × 111.2 12 – √ – SPI 2688
23434 7.3inch e-Paper HAT (F) 7彩色 2 800×480 160 × 96 170.2 × 111.2 35 – √ – SPI 2180
22772 7.3inch e-Paper HAT (G) 红、黄、黑、白 2 800×480 160 × 96 170.2 × 111.2 16 – √ – SPI CALL
13504 7.5inch e-Paper HAT 黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 5 √ √ – SPI 1868
13505 7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 26 √ √ – SPI CALL
16766 7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 √ √ – USB/SPI/
I80		 CALL
15195 9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 √ √ – USB/SPI/
I80		 CALL
18434 10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.7 × 174.4 <1 √ √ – USB/SPI/
I80		 CALL
16712 10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.7 × 165.8 <1 √ √ √ USB/SPI/
I80		 CALL
17300 12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 – √ – SPI 5688
17299 12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 37 – √ – SPI 6380
15853 13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 √ √ – USB/SPI/
I80		 CALL
27236 13.3inch e-Paper HAT (B) 红、黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 22 √ √ – SPI CALL
25726 13.3inch e-Paper HAT (K) 黑、白 4 960×680 275.52 × 195.16 286.32 × 212.26 5 √ √ – SPI CALL
說明
1、刷新時間：此處指全局刷新時間，即刷新每一幅圖像所需時間；局部刷新時間請前往對應螢幕詳情頁進行查詢。
2、Pi 介面：基於 Raspberry Pi 40pin GPIO 介面，適用於 Raspberry Pi 系列主板
還不清楚你要哪一個？看看下面的參考圖吧！
Print Friendly, PDF & Email
型號 顯示顏色 灰度 解析度 顯示尺寸(mm) 外形尺寸(mm) 刷新時間(s) 局部刷新 控制介面
1.54inch e-Paper 黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 2 √ SPI
1.54inch e-Paper (B) 紅、黑、白 2 200×200 27.60 × 27.60 37.3 × 31.8 8 × SPI
2.13inch e-Paper 黑、白 2 250×122 48.55 × 23.71 59.2 × 29.2 2 √ SPI
2.13inch e-Paper (B) 紅、黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 15 × SPI
2.13inch e-Paper (D) 黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 2 √ SPI
2.66inch e-Paper 黑、白 2 296×152 30.704 × 60.088 36.304 × 71.820 6 √ SPI
2.66inch e-Paper (B) 紅、黑、白 2 296×152 30.704 × 60.088 36.304 × 71.820 15 × SPI
2.7inch e-Paper 黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 6 × SPI
2.7inch e-Paper (B) 紅、黑、白 2 264×176 57.29 × 38.19 70.4 × 45.8 15 × SPI
2.9inch e-Paper 黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 2 √ SPI
2.9inch e-Paper (B) 紅、黑、白 2 296×128 66.89 × 29.05 79.0 × 36.7 15 × SPI
2.9inch e-Paper (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ SPI
3.52inch e-Paper 黑、白 2 360×240 74.51 × 49.67 84.70 × 54.41 1.5 × SPI
3.7inch e-Paper 黑、白 4 480×280 47.32 × 81.12 54.9 × 93.3 3 √ SPI
4.01inch e-Paper (F) 7彩色 2 640×400 86.40 × 54.00 96.80 × 68.70 30 × SPI
4.2inch e-Paper 黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 4 × SPI
4.2inch e-Paper (B) 紅、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
4.2inch e-Paper (C) 黄、黑、白 2 400×300 84.80 × 63.60 90.1 × 77.0 15 × SPI
5.65inch e-Paper (F) 7 彩色 2 640×448 114.9 × 85.8 125.4 × 99.5 <35 × SPI
5.83inch e-Paper 黑、白 2 648×480 118.80 × 88.26 125.4 × 99.5 5 × SPI
5.83inch e-Paper (B) 紅、黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 14 × SPI
5.83inch e-Paper (C) 黄、黑、白 2 600×448 118.80 × 88.26 125.4 × 99.5 26 × SPI
7.5inch e-Paper 黑、白 2 800×480 163.20 × 97.92 170.2 × 111.2 5 × SPI
7.5inch e-Paper (B) 紅、黑、白 2 800×480 163.20 × 97.92 170.2 × 111.2 16 × SPI
7.5inch e-Paper (G) 黑、白 2 800×480 163.20 × 97.92 177.20 × 118.20 5 × SPI
Print Friendly, PDF & Email

Print Friendly, PDF & Email

樹莓派 Pico 電子紙比較表

編號MYW- 型號 顯示顏色 灰度 解析度 顯示尺寸(mm) 全局刷新時間(s)* 局部刷新 特性 控制介面 參考售價
19406 Pico-ePaper-2.13 黑、白 2 250 × 122 48.55 × 23.70 2 – SPI CALL
19588 Pico-ePaper-2.13-B 紅、黑、白 2 250 × 122 48.55 × 23.71 15 – – SPI CALL
20124 Pico-ePaper-2.13-D 黑、白 2 212 × 104 48.55 × 23.71 2 柔性 SPI CALL
20052 Pico-ePaper-2.66 黑、白 2 296 × 152 60.088 × 30.704 5 – SPI CALL
20053 Pico-ePaper-2.66-B 紅、黑、白 2 296 × 152 60.088 × 30.704 15 – – SPI CALL
20264 Pico-ePaper-2.7 黑、白 4 264 × 176 57.288 × 38.192 6 按鍵 SPI CALL
19408 Pico-ePaper-2.9 黑、白 4 296 × 128 66.89 × 29.05 3 – SPI CALL
19607 Pico-ePaper-2.9-B 紅、黑、白 2 296 × 128 66.90 × 29.06 15 – – SPI CALL
20125 Pico-ePaper-2.9-D 黑、白 2 296 × 128 66.90 × 29.06 2 柔性 SPI CALL
20051 Pico-CapTouch-ePaper-2.9 黑、白 4 296 × 128 66.89 × 29.05 3 觸控 SPI 688
20123 Pico-ePaper-3.7 黑、白 4 480 × 280 81.12 × 47.32 3 – SPI CALL
20344 Pico-ePaper-4.2 黑、白 4 400 × 300 84.8 × 63.6 5 按鍵 SPI 880
20345 Pico-ePaper-4.2-B 紅、黑、白 2 400 × 300 84.8 × 63.6 15 – 按鍵 SPI CALL
20299 Pico-ePaper-5.65 7色 2 600 × 448 114.9 × 85.8 <35 – 彩色 SPI CALL
20126 Pico-ePaper-5.83 黑、白 2 648 × 480 119.232 × 88.320 5 – – SPI CALL
20127 Pico-ePaper-5.83-B 紅、黑、白 2 648 × 480 119.232 × 88.320 20 – – SPI CALL
20128 Pico-ePaper-7.5 黑、白 2 800 × 480 163.20 × 97.92 5 – SPI 1688
20129 Pico-ePaper-7.5-B 紅、黑、白 2 800 × 480 163.20 × 97.92 26 – – SPI CALL

*全局刷新時間：即刷新每一幅圖像所用時間；若電子紙本身支援局部刷新，局部刷新時間均在 1 秒內
