樹莓派雷射測距模組(TTL, UART)

Name: 樹莓派雷射測距模組(TTL, UART)
SKU: MYW-18301
Price: 838 TWD
Availability: OutOfStock

NT$ 838 (含稅)

You Save: NT$ 150 (15%)

售價含稅，隨貨附發票

已售完

貨號: MYW-18301 分類: － TTL, － UART, F. 雷射測距模組, S. 感測器, Z. *** 依通訊協定分類 *** 標籤: Arduino, Raspberry Pi, rpi, TOF, 感測器, 樹莓派, 測距, 雷射

描述

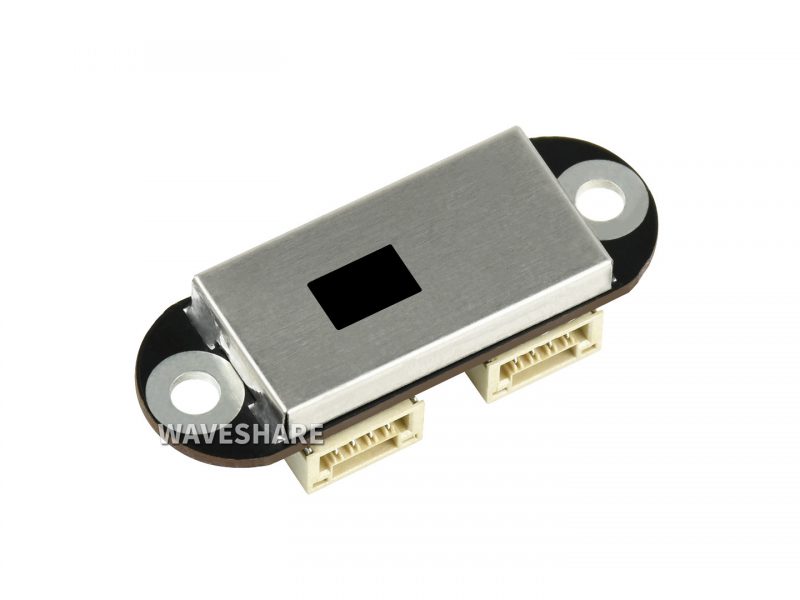

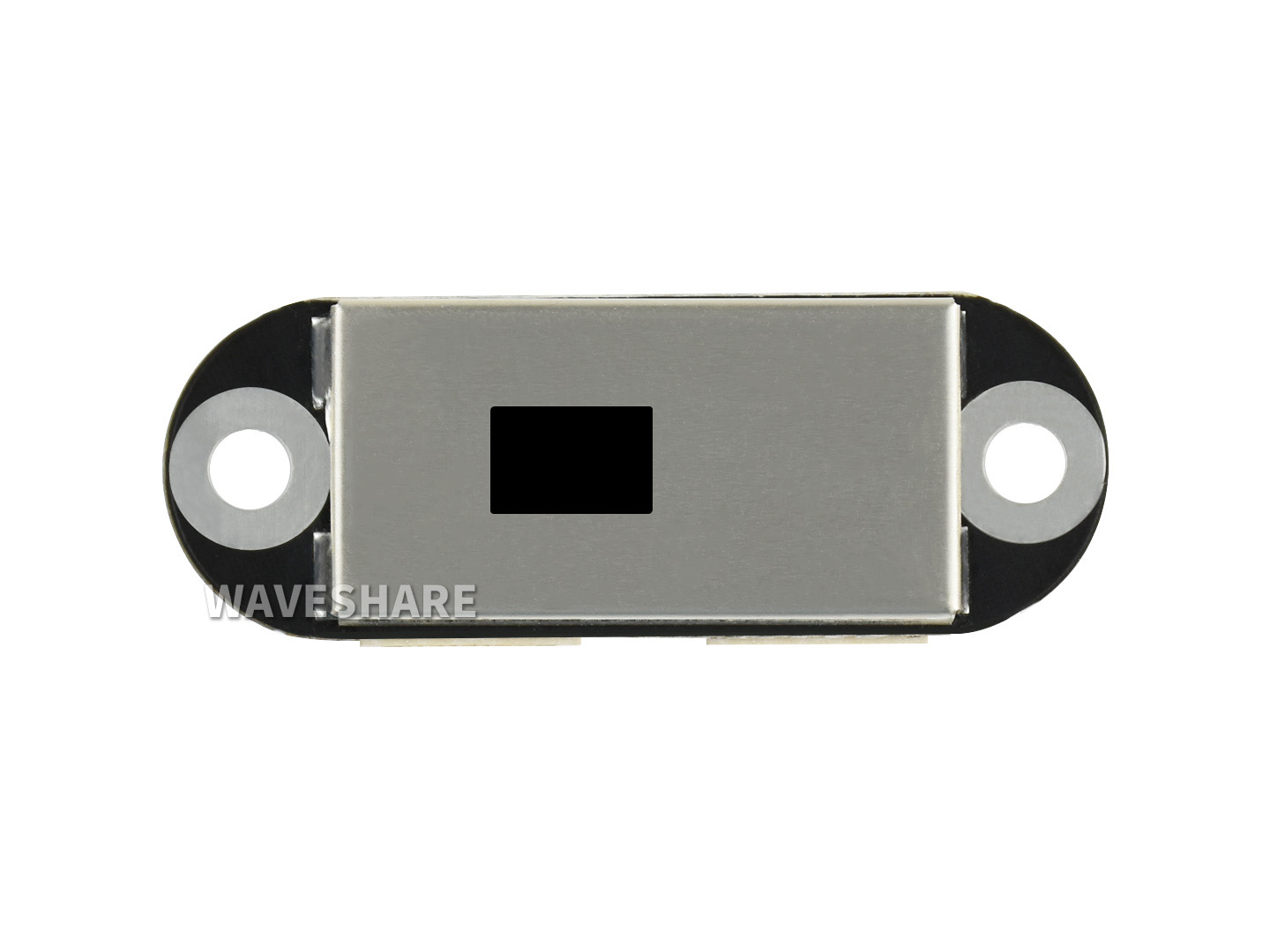

樹莓派雷射測距模組(TTL, UART)

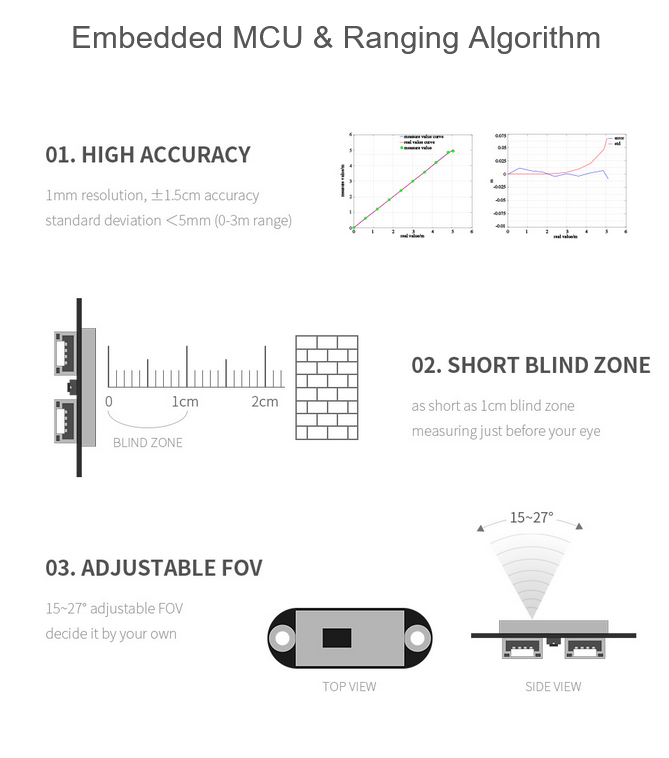

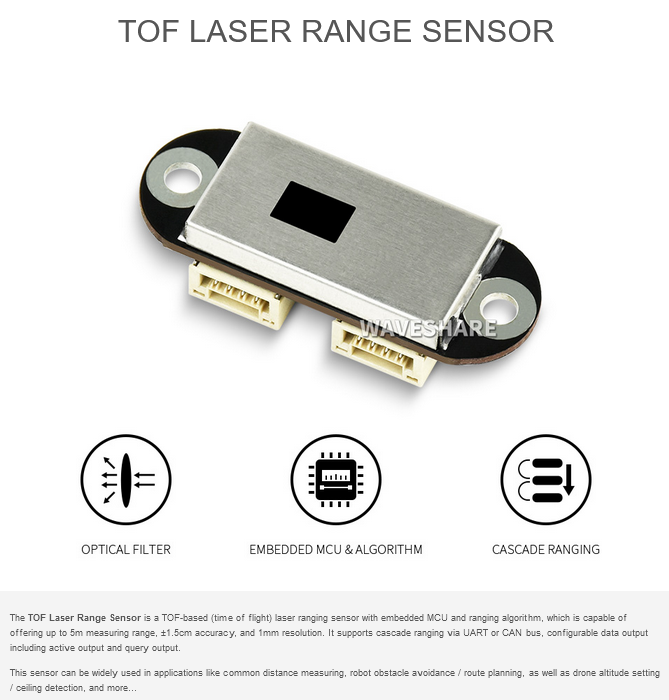

本商品係採 TOF (飛行時間)技術研發，內建控制器及測距算法，測距範圍達 5m，精度高達 ±1.5cm，解析度達 1mm，支援 UART 和 TTL 通訊協定，還有主動及查詢輸出數據，且能串聯運用，能夠應用在檢測距離，也能用於機器人避障或路線規劃，還可用於無人機定高或天花板檢測等場景。

商品規格

典型測距範圍 (0.01~5.00m)	短距：0.012 ~ 2.16m
	中距：0.012 ~ 3.60m
	長距：0.01 ~ 5.00m
典型測距精度	短距：精度 ±1.0cm，標準差 <0.3cm
	中距：精度 ±1.0cm，標準差 <1.5cm
	長距：精度 ±1.5cm，標準差 <0.5cm@0.01~3m，標準差 <8cm@3~5m
測量解析度	1mm
波長	940nm (符合 Class1 標準)
視場角 (FOV)	15° ~ 27° (多檔位可調)

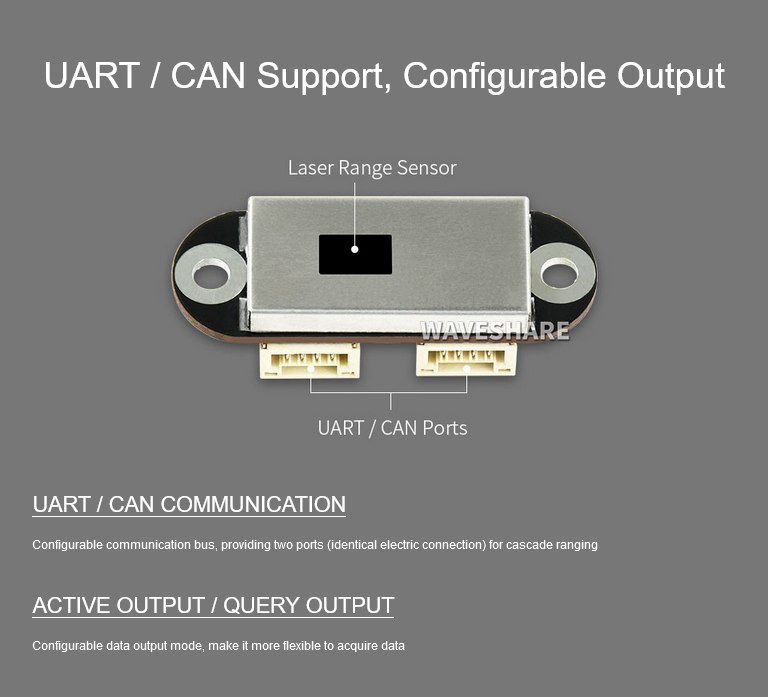

通訊介面 (UART/CAN)	UART (2 個介面可同時作為 UART 介面，TTL 訊號線電位 3.3V)
通訊介面 (UART/CAN)	CAN (2 個介面可同時作為 CAN 介面)
通訊波特率	UART：115200 ~ 3000000bps (預設 921600bps)
通訊波特率	CAN：100000 ~ 3000000bps (預設 100000bps)

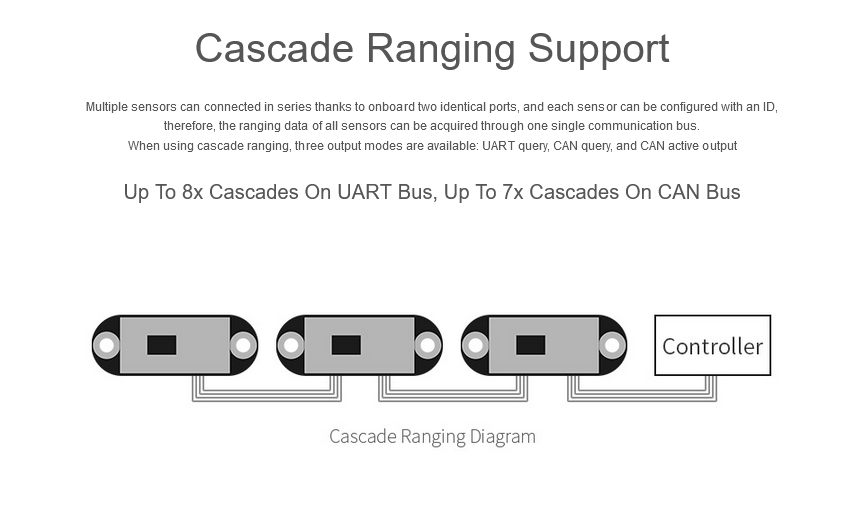

串聯數量	UART 介面支援串聯多達 8 個，CAN 介面支援串聯多達 7 個
抗環境光	較弱，僅支援室內用
供電電壓	3.7 ~ 5.2V
產品消耗功率	290mW (UART 主動輸出，長距模式供電電壓 5.0V，電流 58mA)
產品重量	2.7g
工作溫度	-10°C ~ 60°C

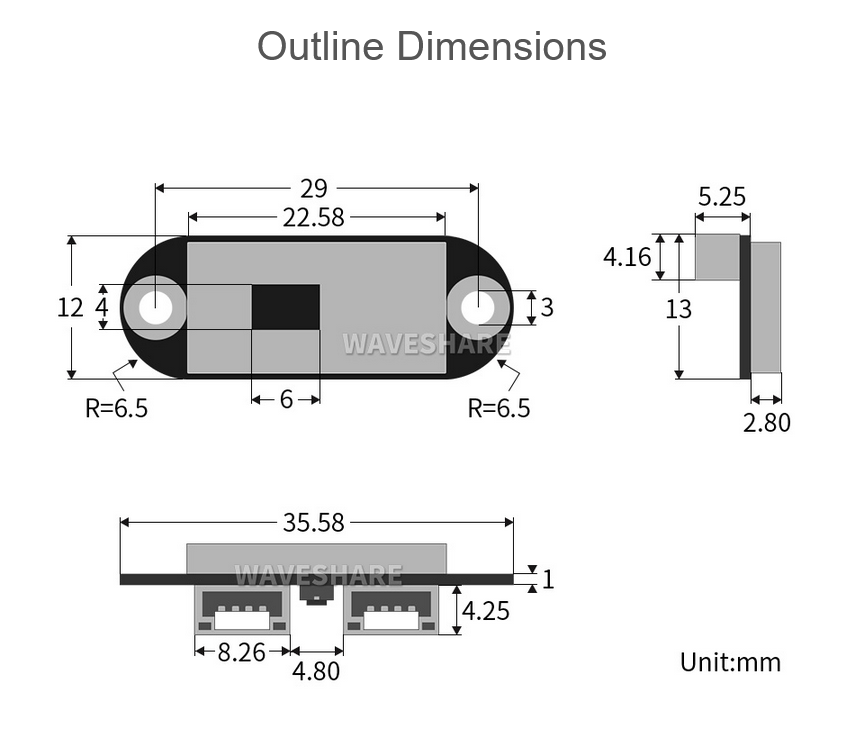

產品尺寸	35.58 × 12 × 8.05mm (長 × 寬 × 高)

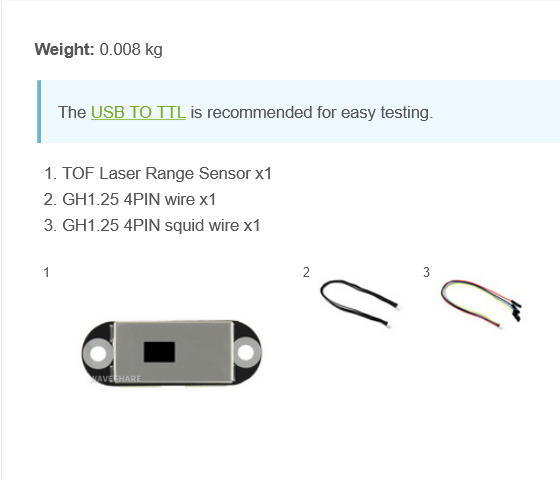

商品內容

- TOF Laser Range Sensor × 1
- GH1.25 4PIN 連接線 × 1
- GH1.25 4PIN 轉自定義 × 1

型號	USB TO TTL	USB TO TTL (B)	USB TO TTL (C)	USB TO TTL (D)
晶片	FT232	CH343G	FT232
通信速率	300bps ~ 3Mbps	50bps ~ 6Mbps	300bps ~ 3Mbps
硬件流	支援			不支援
系統相容	Win7/8/8.1/10/11、Mac、Linux、Android
USB 介面	介面型式：USB-A 型介面介面保護：自恢復保險絲、ESD 靜電保護
UART 介面	介面型式：接線端子介面型式：8PIN 防呆介面介面保護：IO 保護二級管電路		介面型式：6PIN 杜邦線散頭介面保護：IO 保護二級管電路	介面型式：4PIN 杜邦線散頭 + SH1.0 3PIN 防呆介面介面保護：IO 保護二級管電路
指示燈	PWR：電源指示燈，連接USB，檢測到電壓則亮紅燈 TXD：發送指示燈，有資料從 USB 介面發出時亮紅燈 RXD：接收指示燈，有資料從設備介面發回時亮紅燈

微雪電子雷射測距模組比較表

產品	TOF Laser Range Sensor	TOF Laser Range Sensor (B)	TOF Laser Range Sensor (C)
典型測距範圍	短距：0.012 ~ 2.16m	0.10 ~ 15.0m	0.05 ~ 25.0m
	中矩：0.012 ~ 3.60m
	長距：0.01 ~ 5.00m
典型測距精度	短距：精度 ±1.0cm，標準差 <0.3cm	0.10 ~ 2m ±2cm；2 ~ 15m ±2%	0.05 ~ 25m ±3cm
	中距：精度 ±1.0cm，標準差 <1.5cm
	長距：精度 ±1.5cm，標準差 <0.5cm@0.01~3m，標準差 <8cm@3~5m
測量解析度	1mm
供電電壓	4.3 ~ 5.2V	3.7 ~ 5.2V (防反接保護)	4.3 ~ 5.2V
工作温度	-10°C ~ 60°C
波長	940nm (符合 Class1 標準)	750 ~ 830nm 雷射符合 IEC 60825-1:2014 第 3 版規定的 Class2 標準	905nm
視角 (FOV)	15° ~ 27° (多檔位可調)	1° ~ 2°
通訊介面	UART (TTL 訊號線電位 3.3V)
	CAN (2 個介面可同時作為 CAN 介面)	–
	–	I2C (支援並聯多個，地址為 0x08+模組ID)
	I/O 互補電位輸出	–	I/O 互補電位輸出
通訊波特率	UART：115.2 ~ 3000Kbps (預設 921.6Kbps)		UART：4.8 ~ 3000Kbps (預設 921.6Kbps)
通訊波特率	CAN：100 ~ 3000Kbps (預設 100Kbps)	I2C：可達 400Kbps
串聯數量	UART 介面支援串聯多達 8 個，CAN 介面支援串聯多達 7 個	可透過 I2C 並聯多達 8 個
抗環境光	較弱，僅支援室內使用	約 100K LUX 照度 (室内和室外均能使用)
產品消耗功率	290mW (UART 主動輸出，長距模式供電電壓 5.0V，電流 58mA)	610mW（UART 主動輸出，供電電壓 5.0V，電流 122mA）	250mW（UART 主動輸出，供電電壓 5.0V，電流 50mA）
產品重量	2.7g	7.7g
長寬高	35.58 × 12 × 8.05mm	22.7 × 28 × 13.6mm
