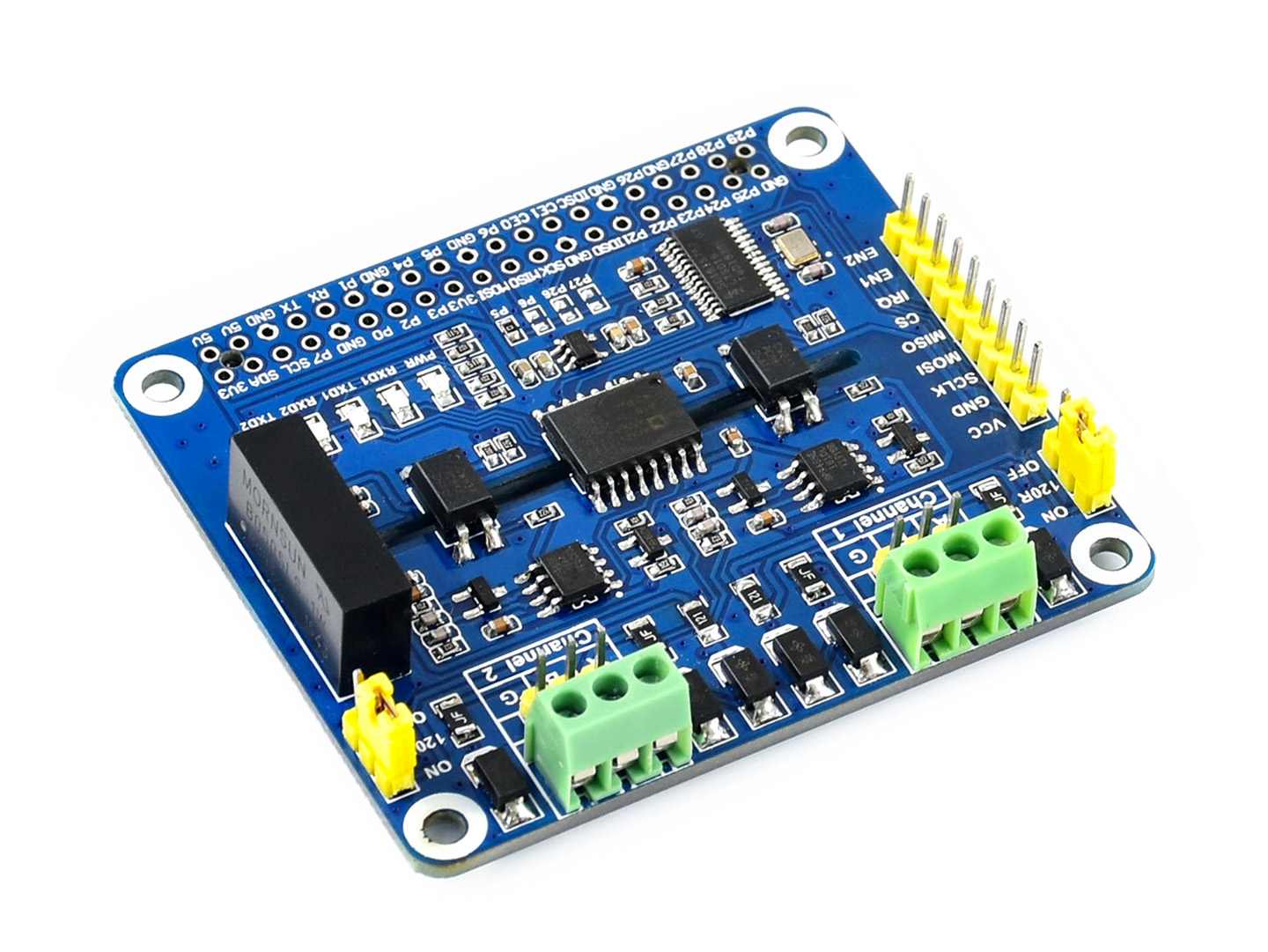

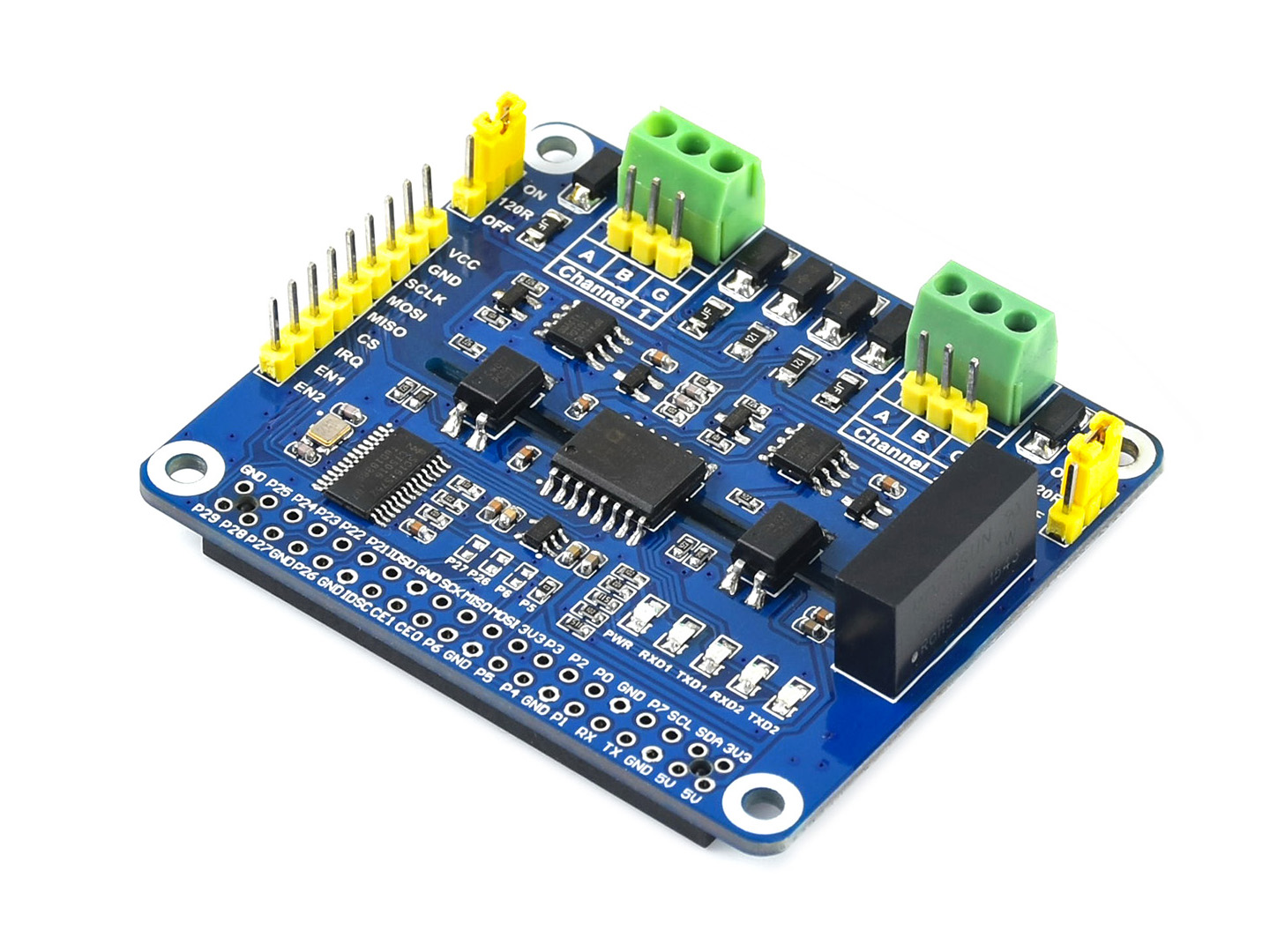

樹莓派雙通道隔離型 RS485 擴充模組

Name: 樹莓派雙通道隔離型 RS485 擴充模組
SKU: MYW-17221
Price: 828 TWD
Availability: InStock

NT$ 828 (含稅)

You Save: NT$ 70 (8%)

採用SC16IS752+SP3485方案，內建電源隔離、ADI磁耦隔離和TVS等保護電路

操作簡單，透過SPI介面控制兩路RS485通訊，自動收發轉換，具通訊速度快、穩定、可靠、安全等特點，適合應用於工業自動化等領域

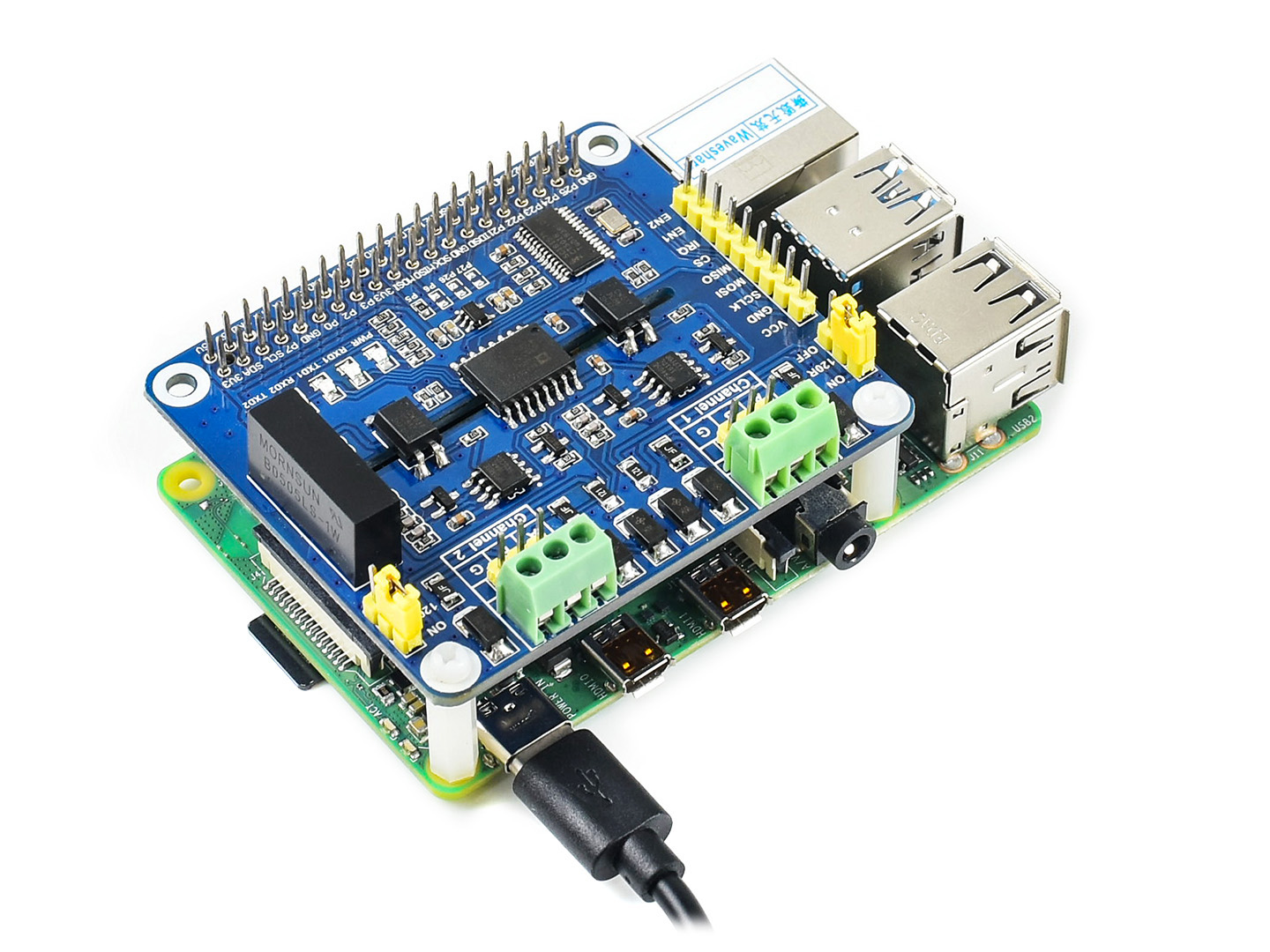

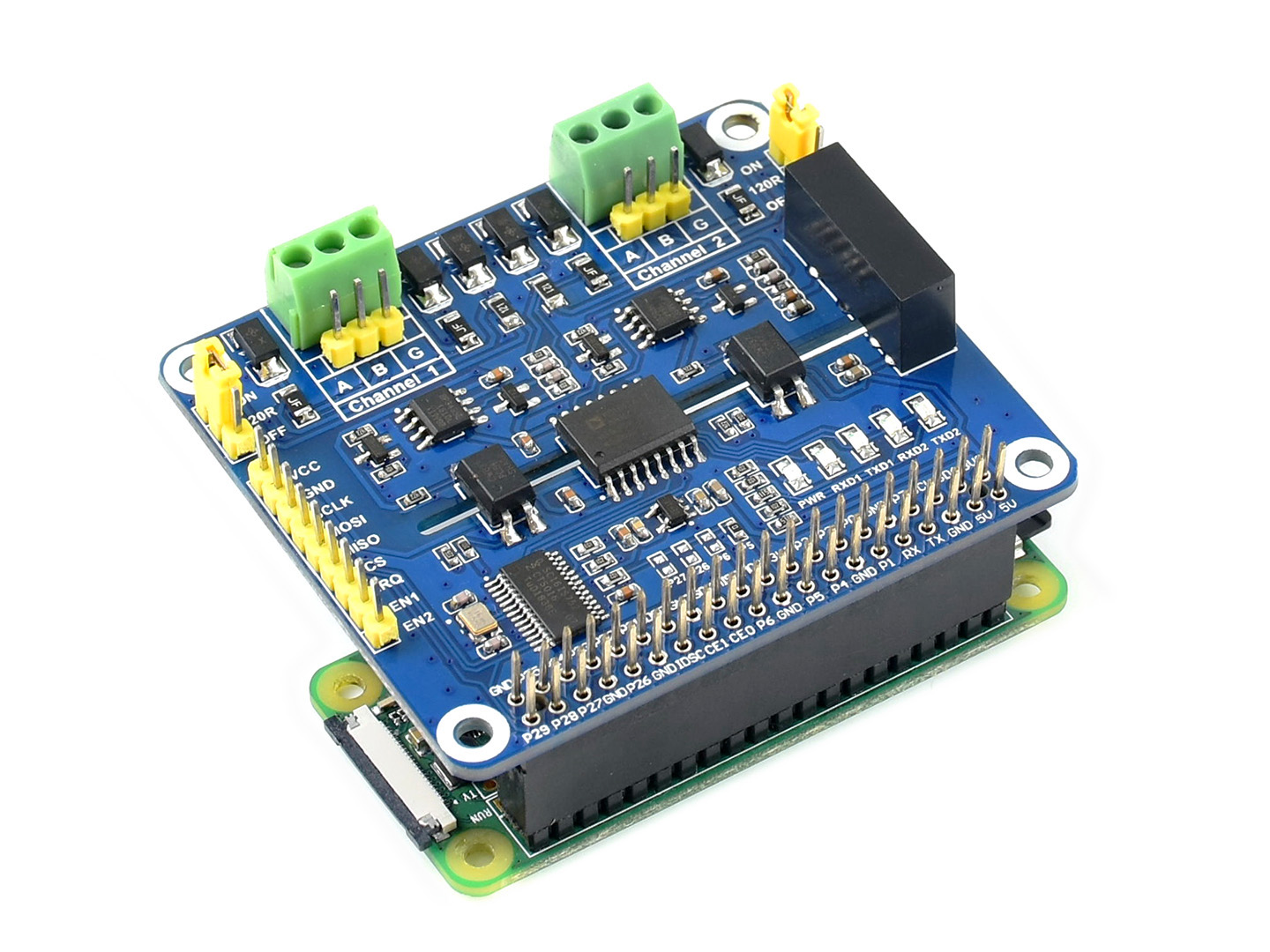

樹莓派 A+/B+/2B/3B/3B+/4B/Pi Zero/Pi ZeroW適用

保固3個月，歡迎來信洽詢

1 件庫存

樹莓派雙通道隔離型 RS485 擴充模組

樹莓派 2 UART 擴充板

1 × 樹莓派 2 UART 擴充板

NT$ 998 (含稅)

樹莓派 2 UART 擴充板(簡易版)

1 × 樹莓派 2 UART 擴充板(簡易版)

NT$ 938 (含稅)

樹莓派 RS485 CAN 擴充模組

1 × 樹莓派 RS485 CAN 擴充模組

7 件庫存

NT$ 368 (含稅)

貨號: MYW-17221 分類: － RS485, － UART, Z. *** 依通訊協定分類 *** 標籤: ADUM1412, PC817, Raspberry Pi, rpi, rs485, SC16IS752, SP3485, 樹莓派

描述

樹莓派雙通道隔離型 RS485 擴充模組

商品規格

1. 配置樹莓派40PIN GPIO插座，適用樹莓派主機板
2. 採用SC16IS752及SP3485雙晶片組合，實現SPI轉RS485，通信速率高達921600bps
3. 支援手動或自動收發資料，可透過撥碼開關設定
4. 配置TVS(瞬態電壓抑制器)，能有效抑防電路中脈衝、突波、雷擊、靜電電壓
5. 配置自恢復保險絲和保護二極管，確保電壓和電流穩定輸出，預防過流過壓，提高抗衝擊能力
6. 配置電源和序列埠收發指示燈，顯示模組電源和通訊狀態
7. 導出SPI控制介面，可連接Arduino等主機板
8. 提供詳細使用說明及範例(C & Python)
9. 相關參數：
  - 序列擴充晶片：SC16IS752
  - RS485收發器：SP3485
  - 通訊介面：SPI
  - 通訊速率：300 ~ 921600 bps
  - 工作電壓：3.3V / 5V

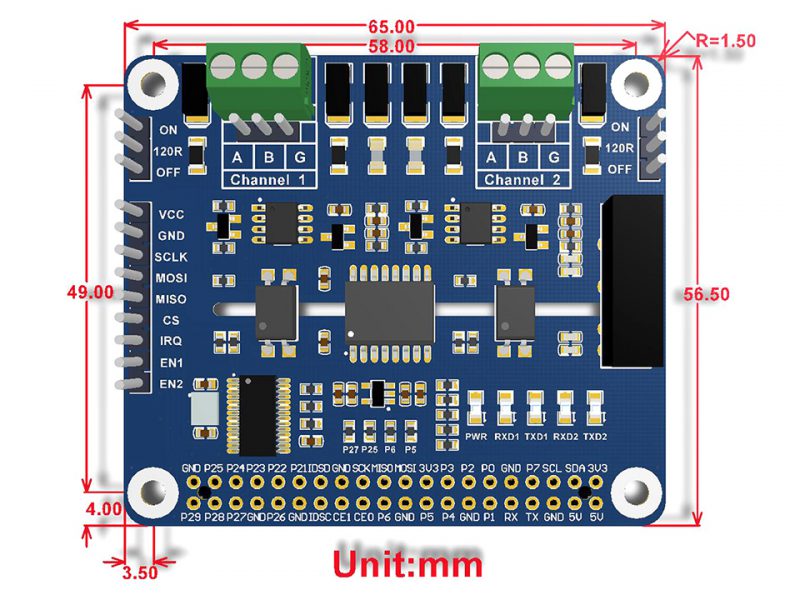

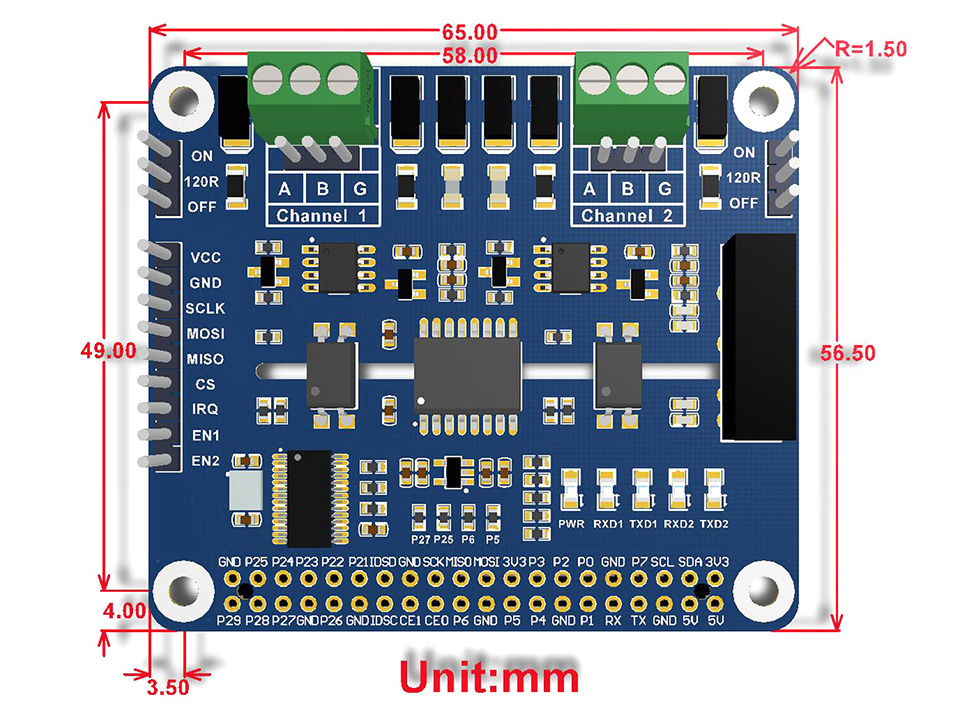

  - 尺寸：65mm x 56.5mm
  - 孔徑：3.0mm

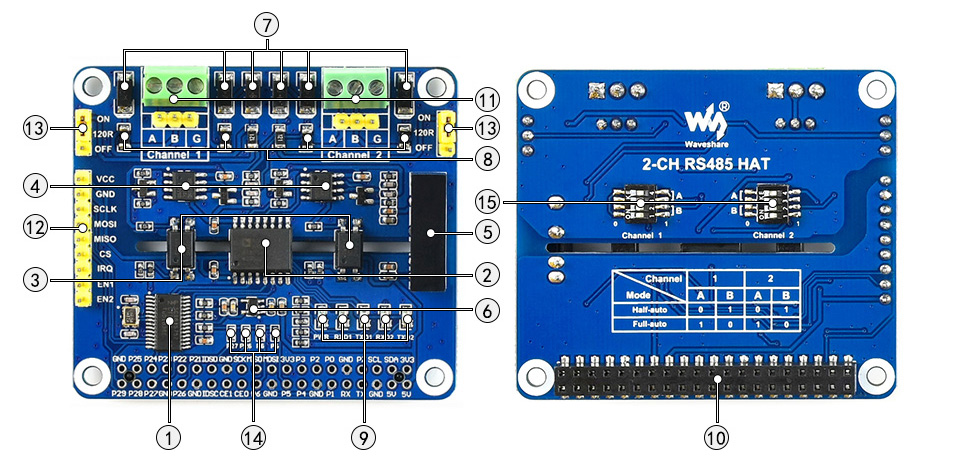

10. 資源配置：(如配置圖)
  1. SC16IS752擴充序列晶片
  2. ADUM1412數字隔離器晶片
  3. PC817光耦隔離
  4. SP3485 RS485收發器
  5. B0505LS電源隔離模組
  6. RT9193-33電源晶片
  7. SMAJ12CA瞬態抑制二極管陣列
  8. 自恢復保險絲
  9. 狀態指示燈
    1. PWR：電源指示燈
    2. RXD/TXD：序列埠收發指示燈
  10. 樹莓派GPIO插座
  11. RS485介面
  12. MCU控制介面
  13. 120Ω終端電阻切換
  14. 中斷切換

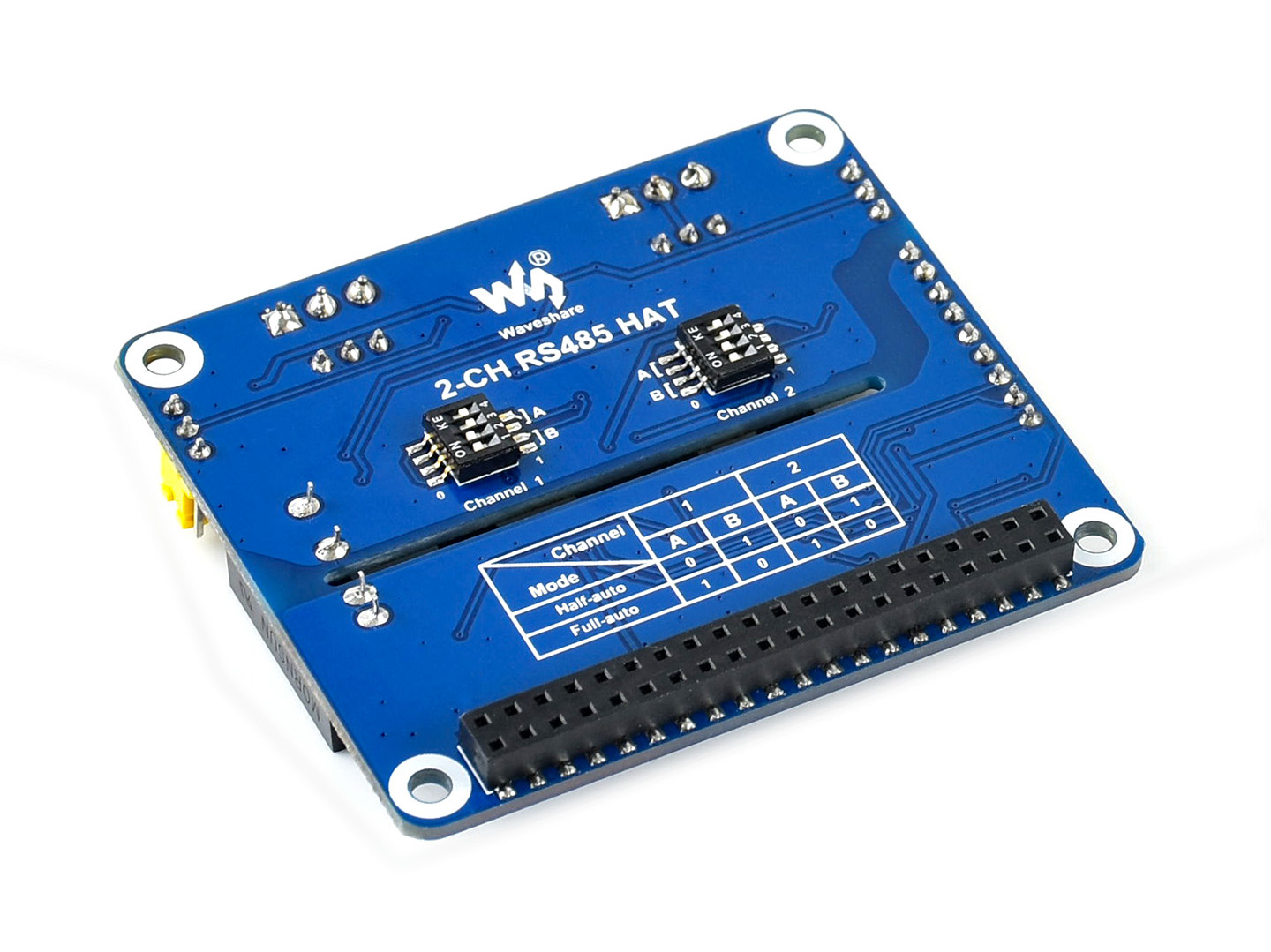

  15. 工作模式切換
    1. 半自動：A=0，B=1
    2. 全自動：A=1，B=0
  16. 介面定義：

功能針腳	樹莓派介面(BCM)	說明
VCC	5V	3.3V/5V電源
GND	GND	接地
SCK	P21 (SPI1 SCLK)	SPI時脈輸入
MOSI	P20 (SPI1 MOSI)	SPI資料輸入
MISO	P19 (SPI1 MISO)	SPI資料輸出
CS	P18 (SPI1 CS)	SPI選擇訊號
IRQ	P24	中斷
EN1	P27	通道1(Channel 1)收發致能：高電位發送致能，低電位接收致能
EN2	P22	通道2(Channel 2)收發致能：高電位發送致能，低電位接收致能

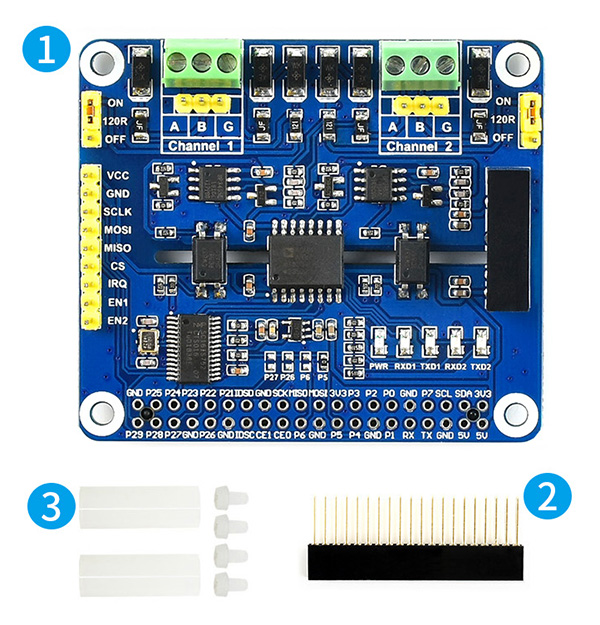

商品內容

1. 2-CH RS485 HAT × 1
2. 2×20PIN長針插座 × 1
3. RPi螺柱包(2PCS套) × 1
