樹莓派紅外線熱顯像模組(MLX90640, 32×24, I2C)

NT$ 3,980 (含稅)

售價含稅，隨貨附發票

保固 3 個月

NT$ 3,980 (含稅)

4 件庫存

NT$ 3,980 (含稅)

下單後預計10個工作天可以出貨

清除
1 × 最新版英國製樹莓派主機板 Raspberry Pi 4 Model B (2GB, V1.5)

18 件庫存

NT$ 1,858 (含稅)
1 × 最新版英國製樹莓派主機板 Raspberry Pi 4 Model B (4GB, V1.5版)

27 件庫存

NT$ 2,180 (含稅)
貨號: 不提供 分類: , , 標籤: , , , , , , ,

描述

Print Friendly, PDF & Email

樹莓派紅外線熱顯像模組(MLX90640, 32×24, I2C)

商品特點：

    • 可檢測鏡頭視野中物體的紅外輻射能量分佈，經量化處理後可獲得該物體表面溫度分佈，並生成熱成像圖，尺寸小巧。
    • 採用MLX90640遠紅外線熱感測器陣列，32×24畫素。
    • 支援I2C通訊介面，可設定為快速模式可設定為快速模式(速率可達速率可達1MHzz)。
    • 噪聲等效溫差(NETD)僅僅0.1K RMS@1Hzz刷新率，噪聲性能良好。
    • 內建電壓轉換電路，可兼容可兼容3.3V/5V工作電壓。

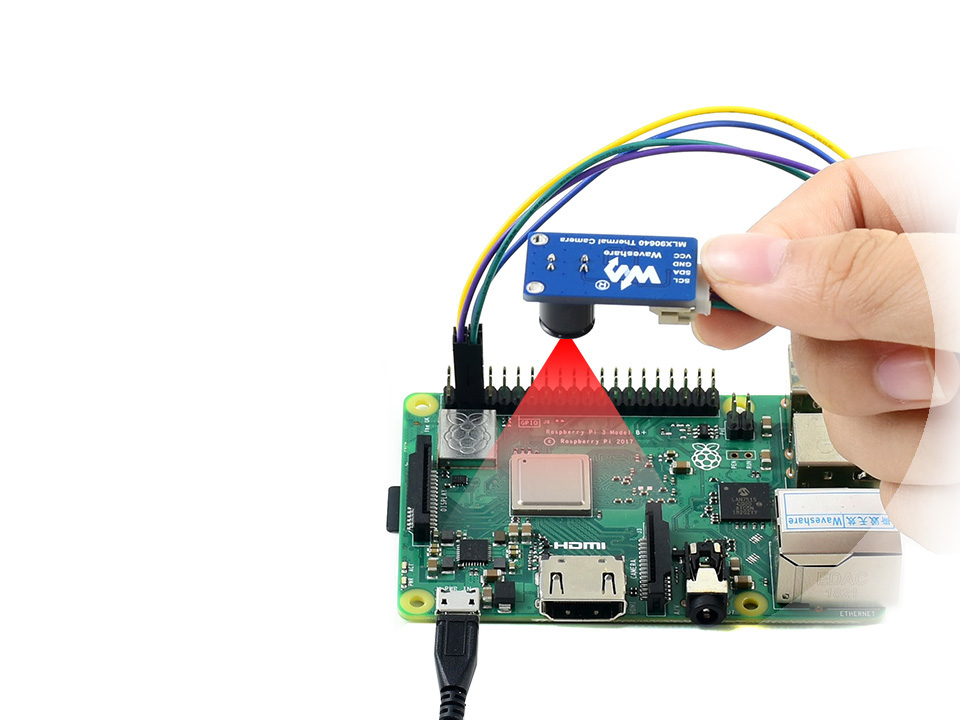

    • 提供使用者完整相關資料(RaspberryPi/Arduino(ESP32)/STM32範例程式和使用手册等)
    • 可應用範圍：
      • 高精度非接觸性物體溫度檢測
      • 紅外線熱像儀、測溫儀
      • 智慧家庭、大樓、照明
      • 工業溫度控制、安防、入侵/移動檢測

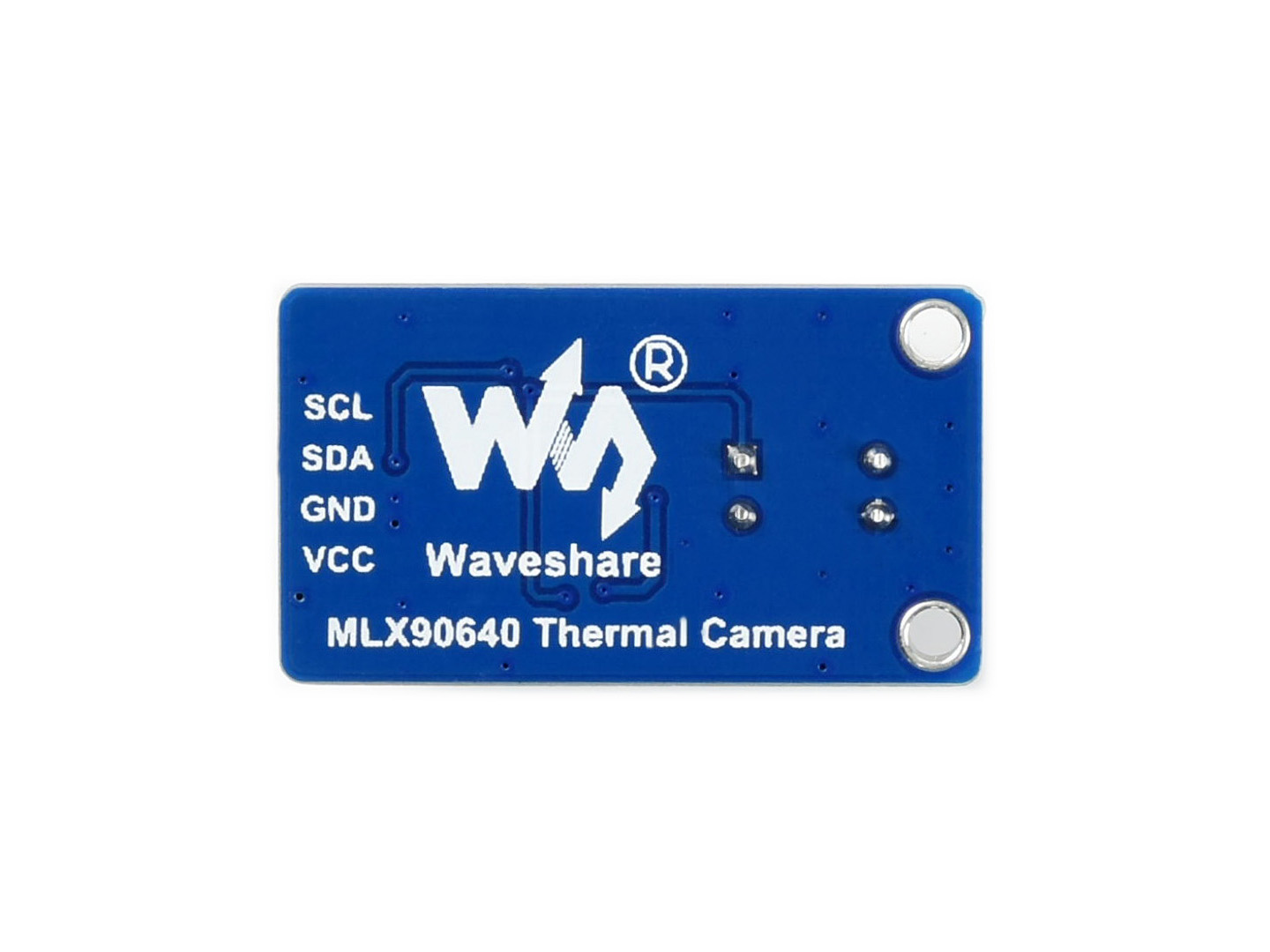

    • 腳位定義：
      • VCC：接3.3V或5V
      • GND：接GND
      • SDA：接MCU.I2C資料傳輸
      • SCL：接MCU.I2C時脈

商品規格：

    • 工作電壓： 3.3V/5V
    • 工作電流：＜23mA
    • 工作溫度：-40℃～85℃
    • 目標溫度：-40℃～300℃
    • 檢測精度：±1℃
    • 通訊介面：I2C(0x33)
    • 視角(水平x垂直)：

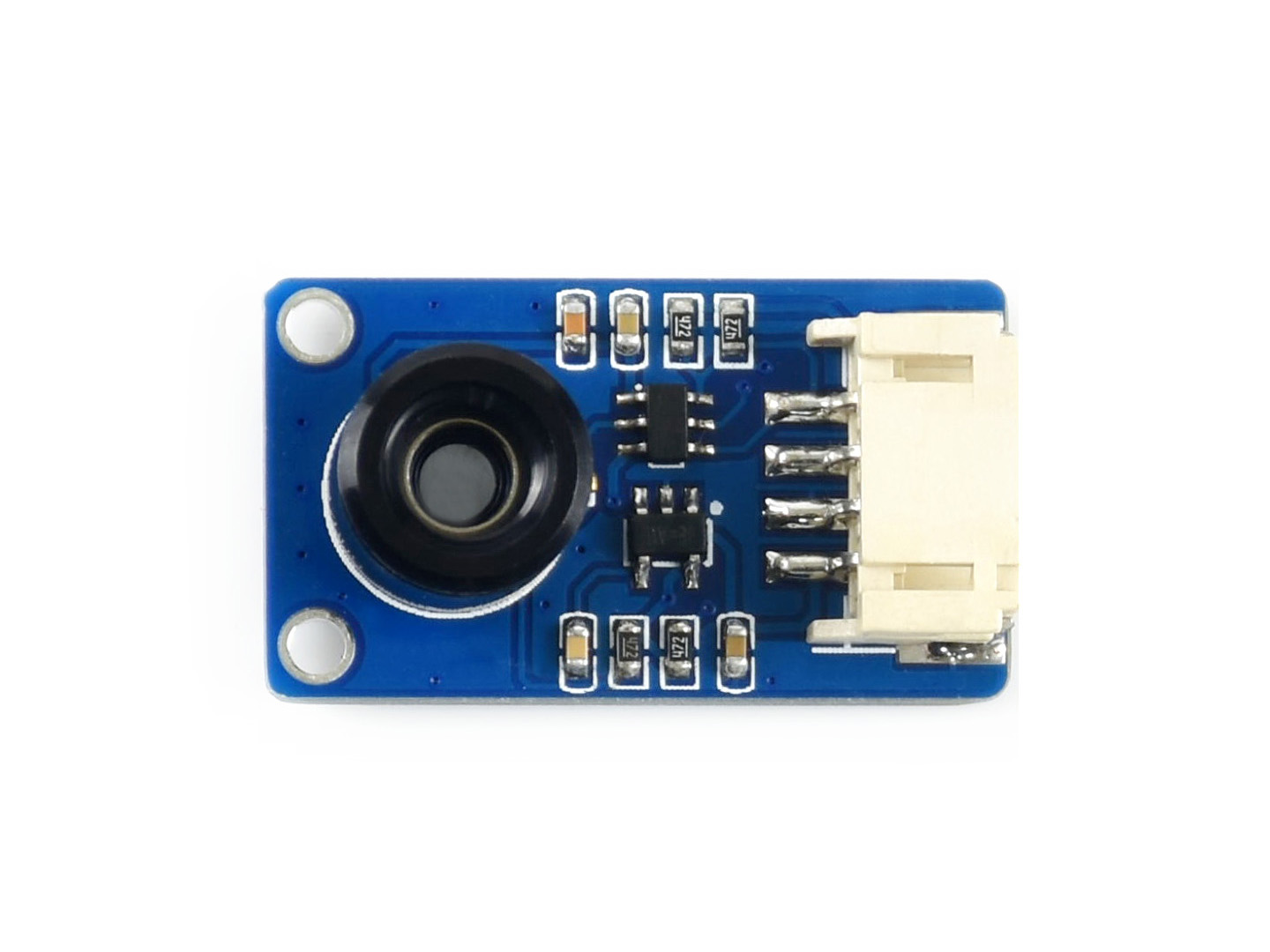

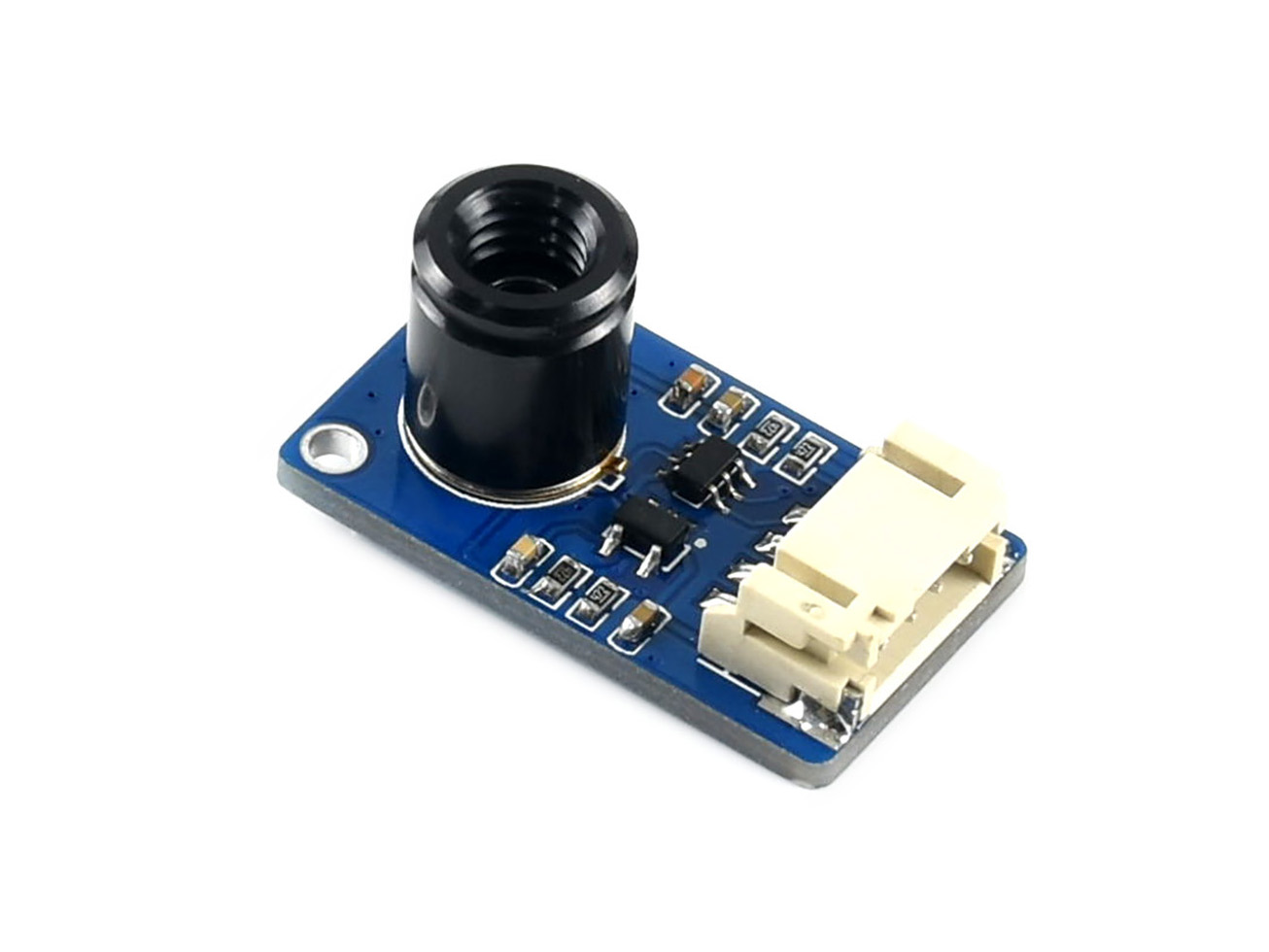

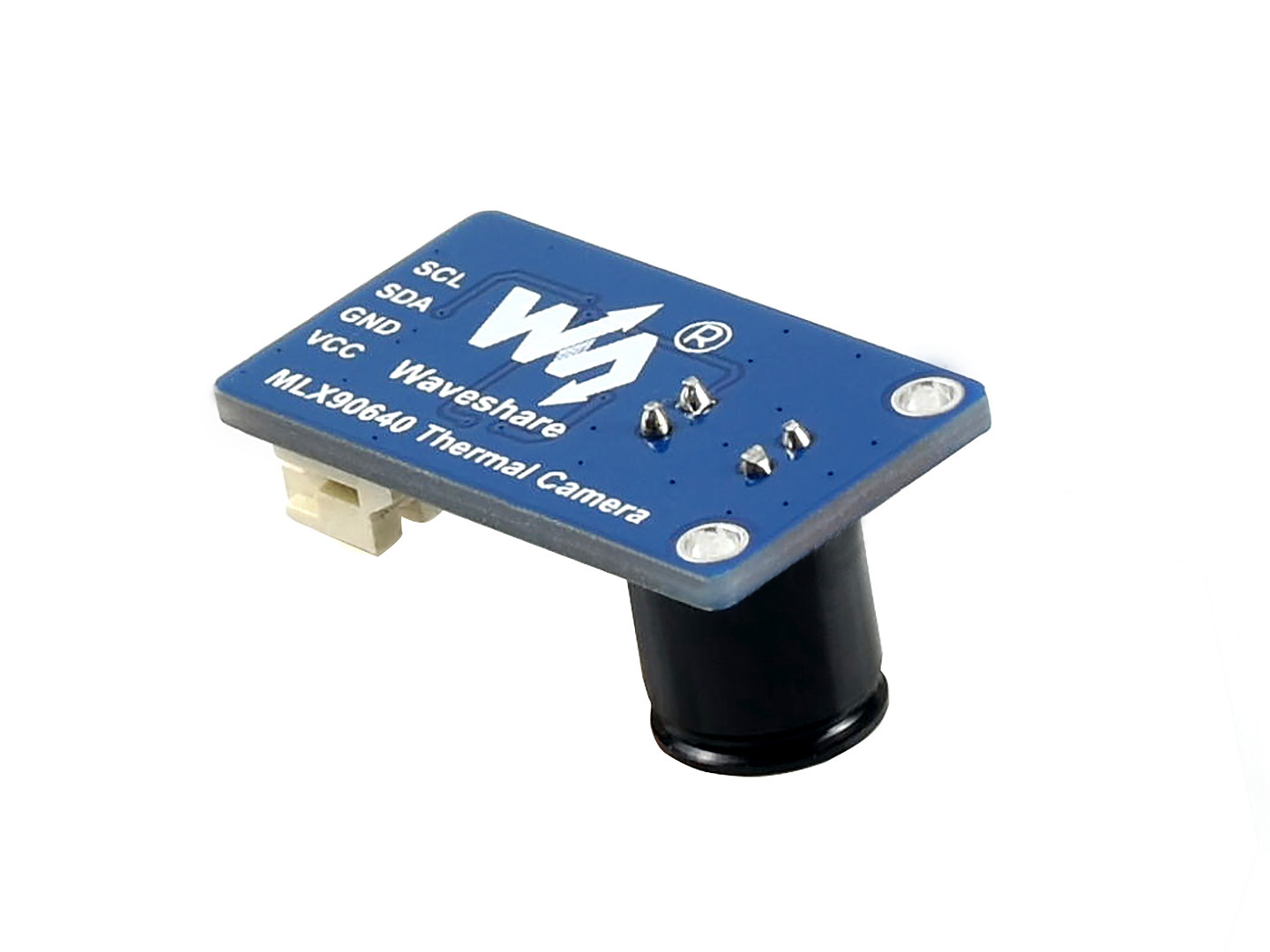

    • MLX90640-D55 Thermal Camera ： 55°×35° (角度小，適合遠距測量)

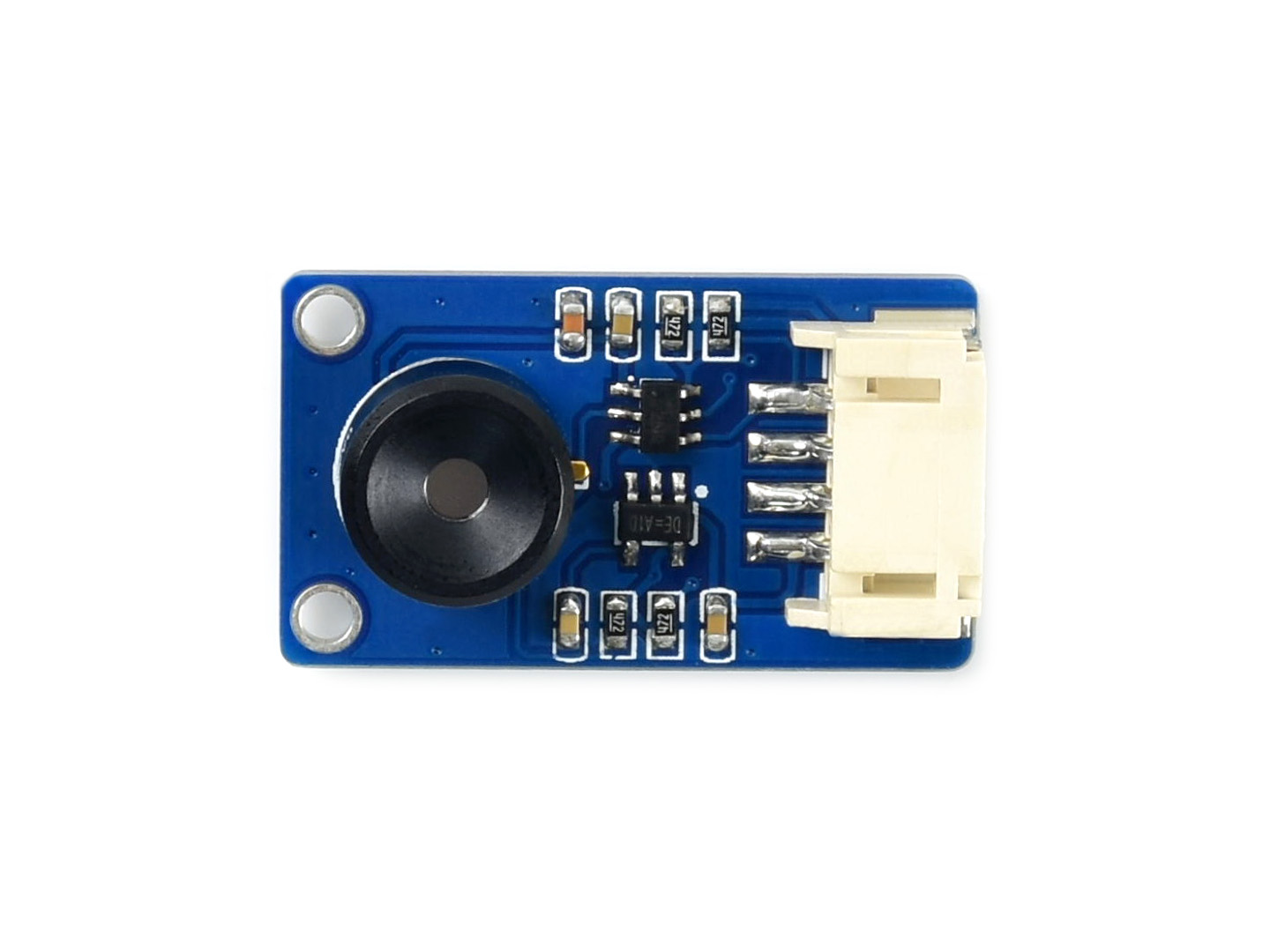

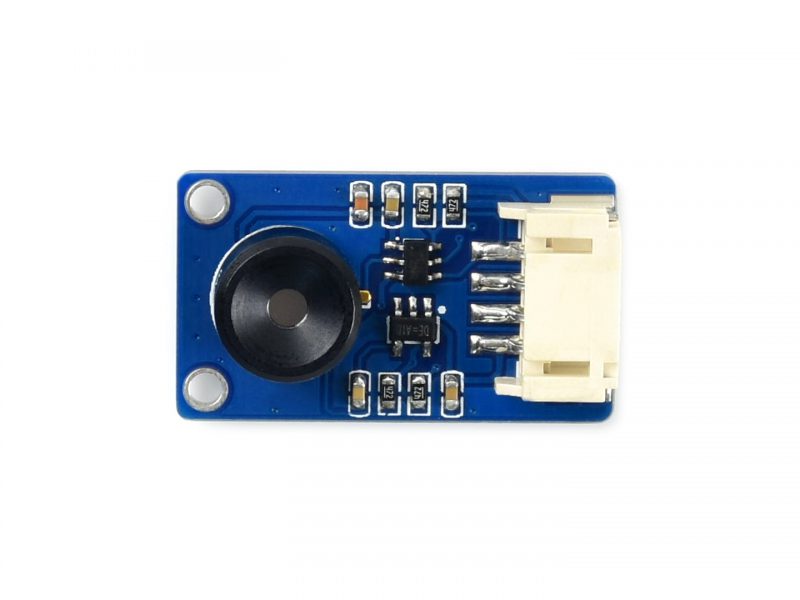

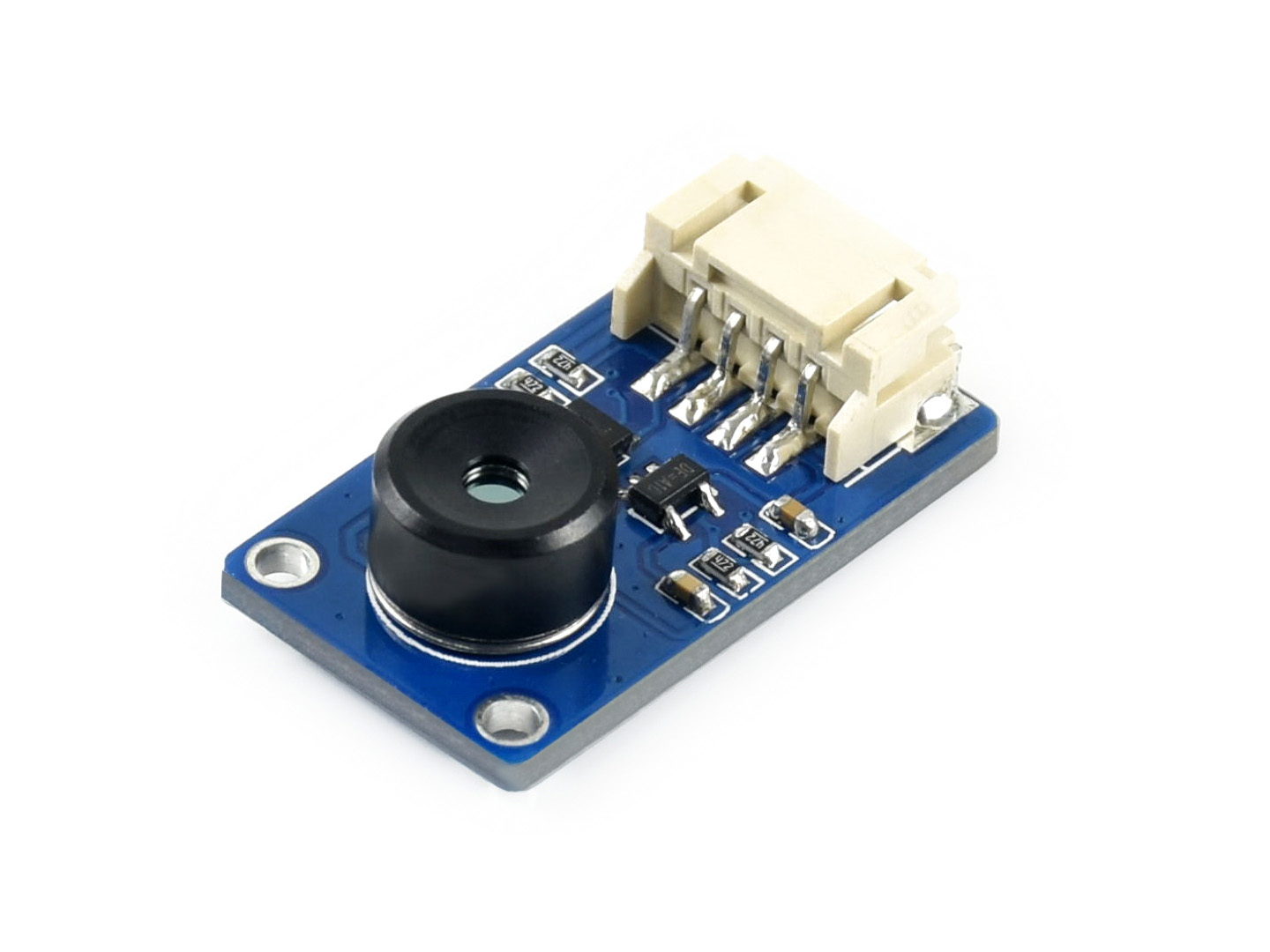

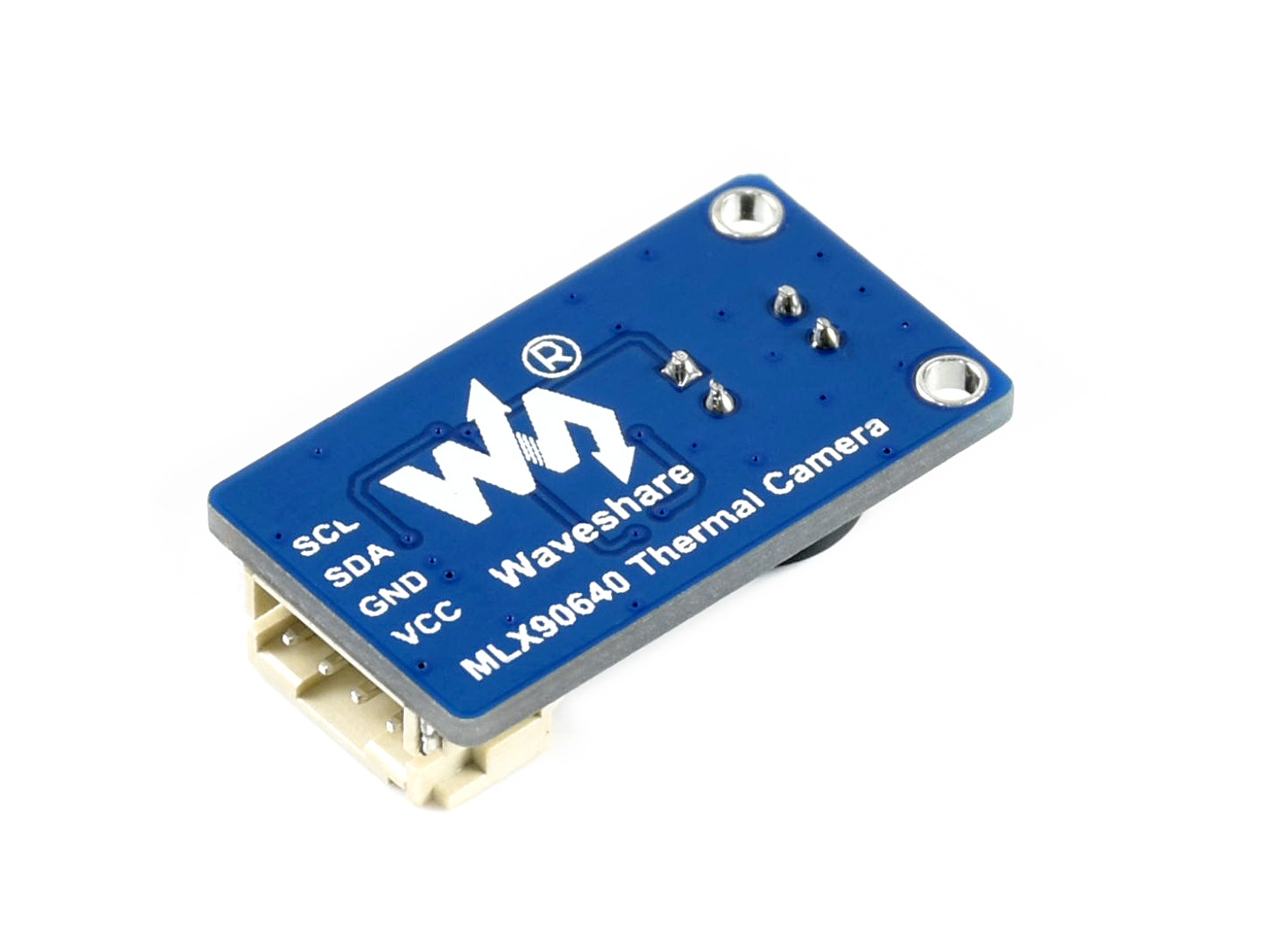

    • MLX90640-D110 Thermal Camera ：110°×75° (角度大，適合近距測量)
    • 刷新速率：0.5Hz~64Hz (可程式設定)

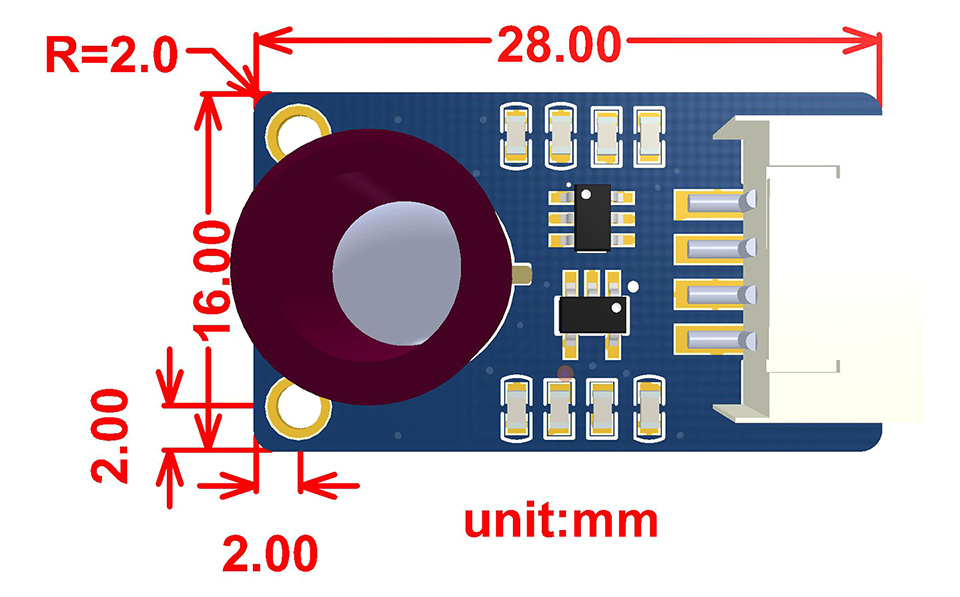

    • 尺寸：28mm x 16mm
    • 孔徑：2.0mm

相關資料(點我)：

商品內容：

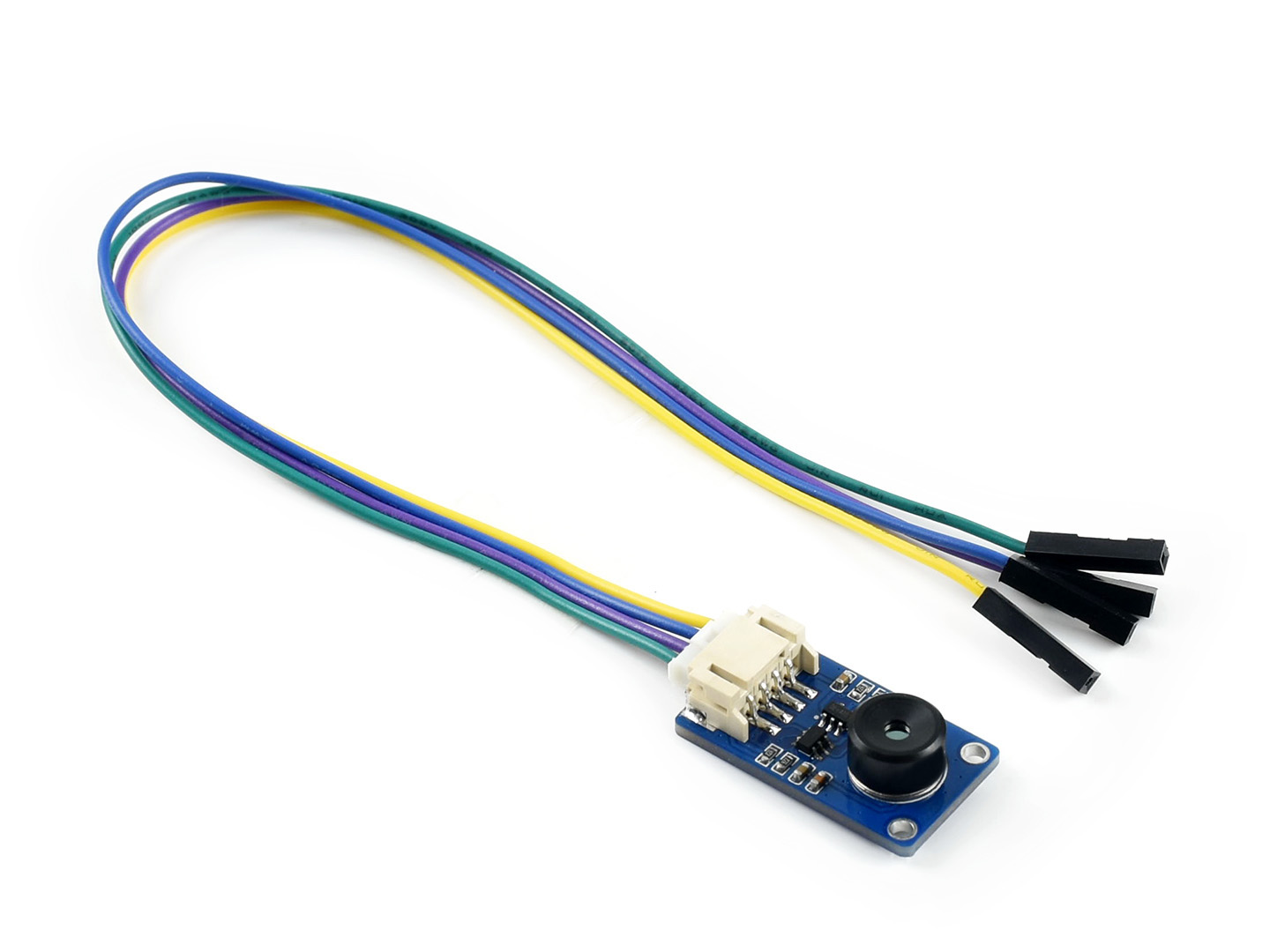

    • MLX90640-Dxx Thermal Camera ×1
    • PH2.0 4PIN 連接線 ×1

商品評價

目前沒有評價。
