樹莓派微控制器Pico UPS 模組

Name: 樹莓派微控制器Pico UPS 模組
SKU: MYW-19632
Price: 498 TWD
Availability: InStock

NT$ 498 (含稅)

You Save: NT$ 40 (7%)

售價含稅，隨貨附發票

保固3個月

4 件庫存

樹莓派微控制器Pico UPS 模組

樹莓派微控制器Pico

1 × 樹莓派微控制器Pico

1 件庫存

NT$ 188 (含稅)

2020全新樹莓派微控制器Pico(附彩色排針及傳輸線)

1 × 2020全新樹莓派微控制器Pico(附彩色排針及傳輸線)

5 件庫存

NT$ 358 (含稅)

貨號: MYW-19632 分類: －不斷電系統(UPS), －－－－Pico UPS, 0. 樹莓派Pico專區標籤: pico, Raspberry Pi, rpi, UPS, 樹莓派

描述

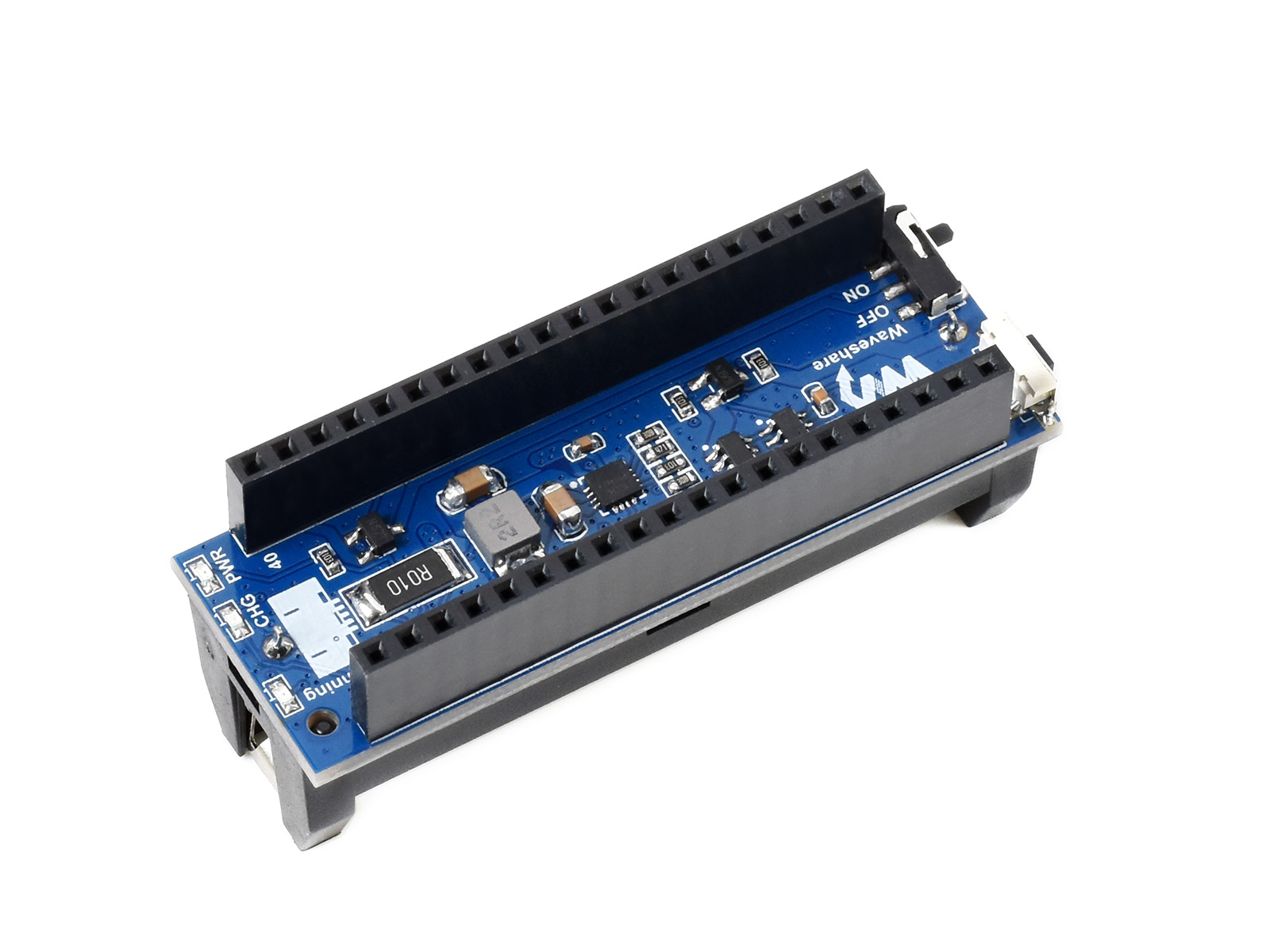

樹莓派微控制器Pico UPS 模組

商品特點：

1. 內建Raspberry Pi Pico插槽，相容樹莓派系列主機板
2. 內建鋰電池充電晶片，支援動態路徑管理，供電更穩定
3. 可透過 I2C介面測量電池電壓、電流、功率和剩餘電量等參數，即時檢測模組工作狀態內建電池保護電路，預防過充、過放、過流、短路和反接，均衡充電，工作穩定更安全
4. 內建充電指示燈，電源指示燈，電池反接指示燈，預防電池接反
5. 提供完善的配套資料手冊(Raspberry Pi Pico C/C++ 及 Micro Python範例程式)
6. 相關參數：
  - 充電電源：5V

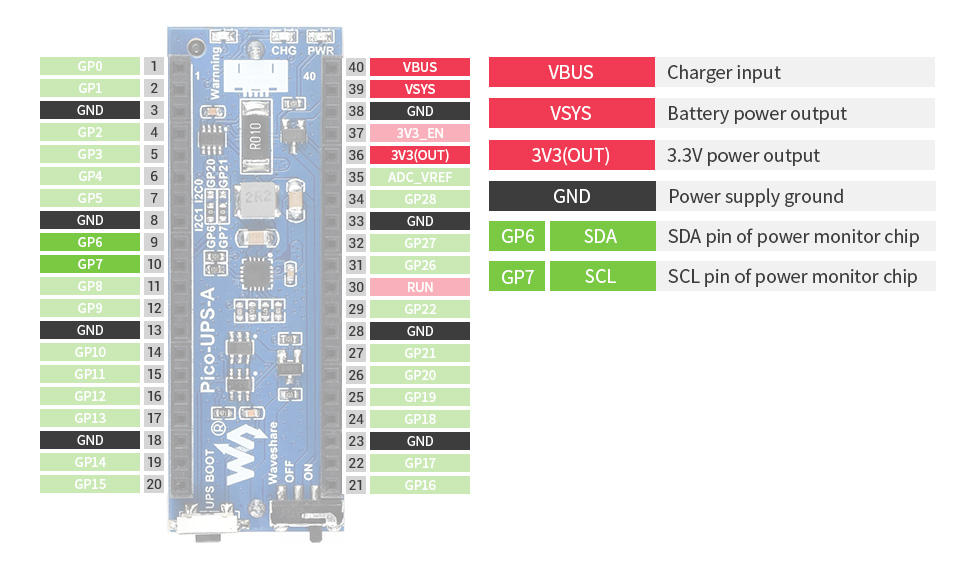

  - 控制介面：I2C
  - 電池規格：800mAh 14500 鋰電池

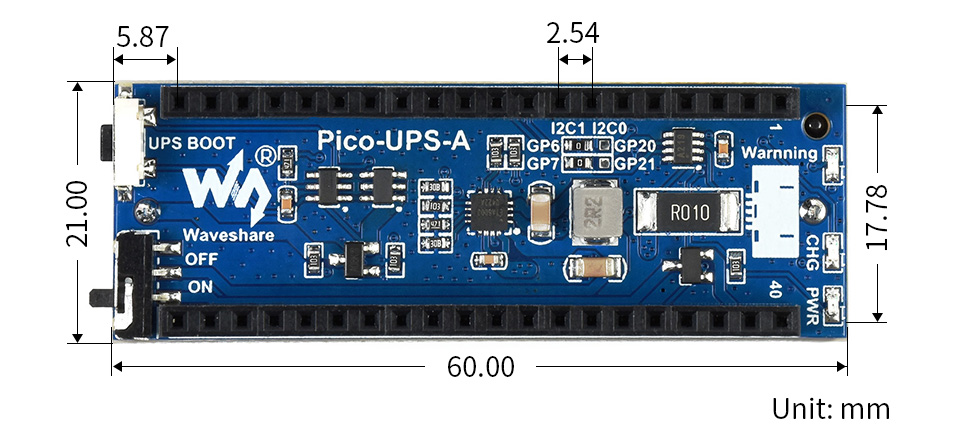

  - 商品尺寸：60 × 21m

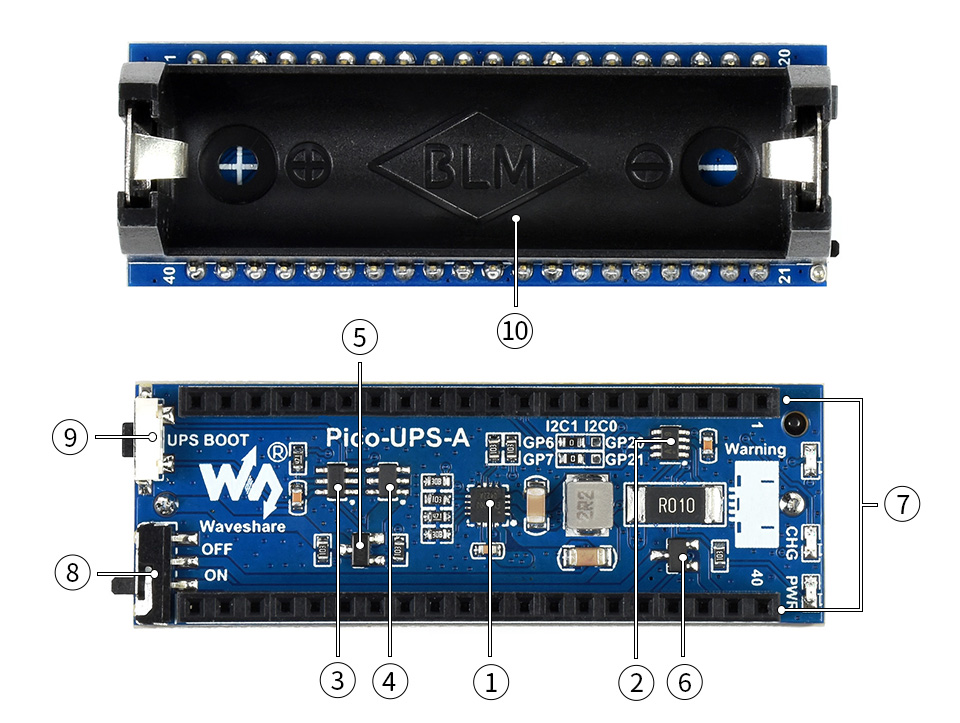

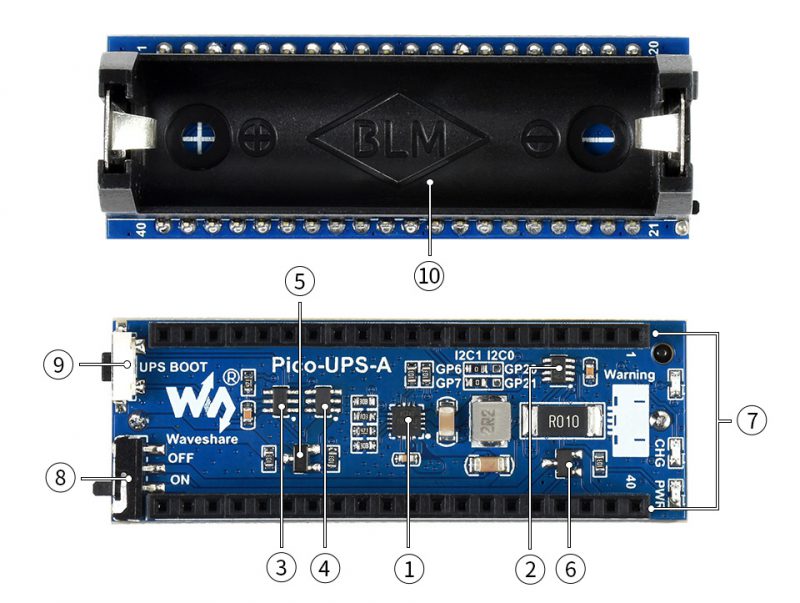

7. 零組件配置：
  1. ETA6003充電晶片
  2. INA219電壓電流監測晶片
  3. S8261鋰電池保護晶片
  4. FS8205鋰電池保護 MOS 管
  5. AO3400防反接 MOS 管
  6. SI2305防電流逆流 MOS 管
  7. Rapsberry Pi Pico 插槽
  8. 電源開關
  9. 啟動按鍵：更換電池後啟動保護電路

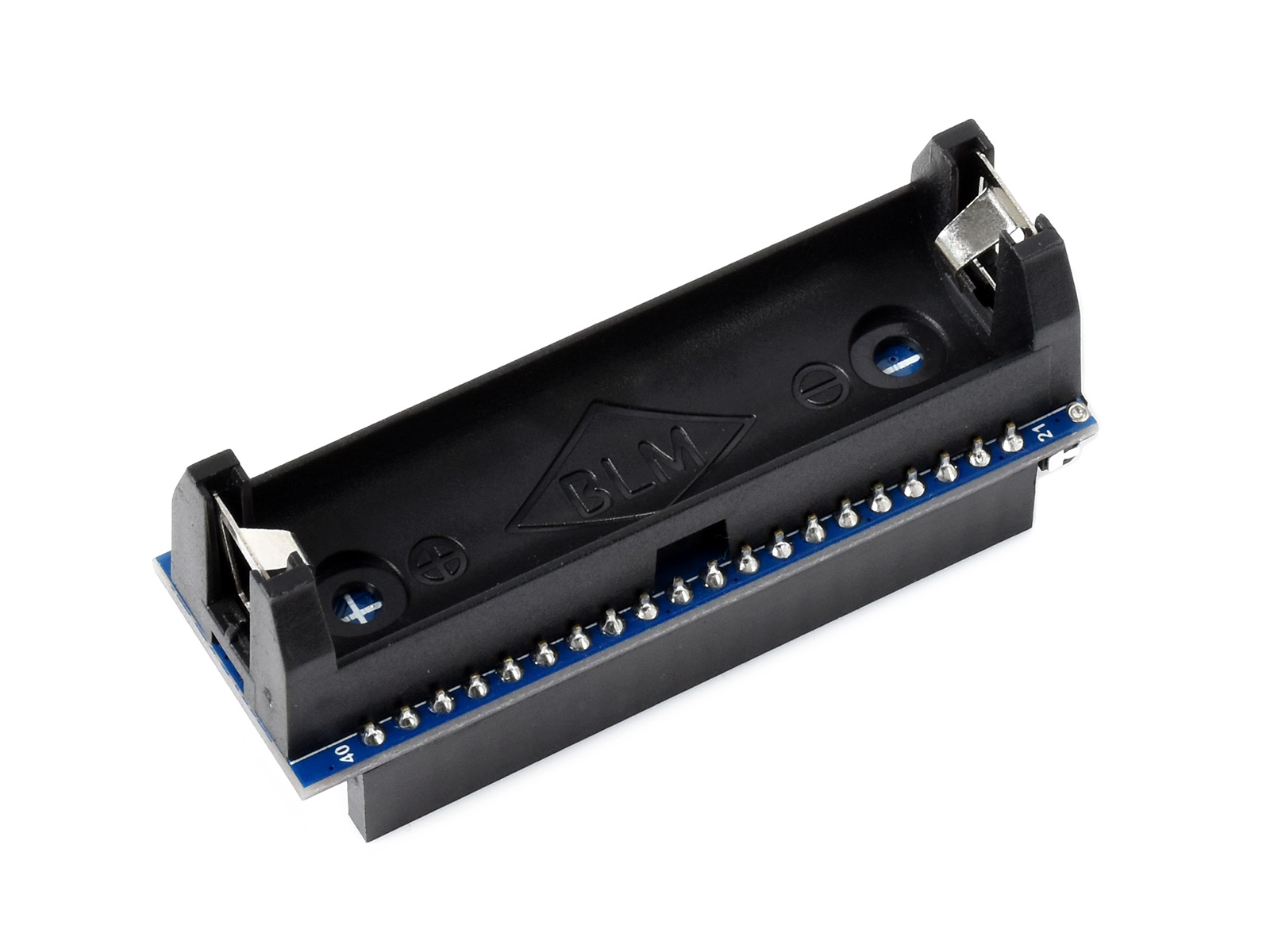

  10. 14500 電池座

商品內容：

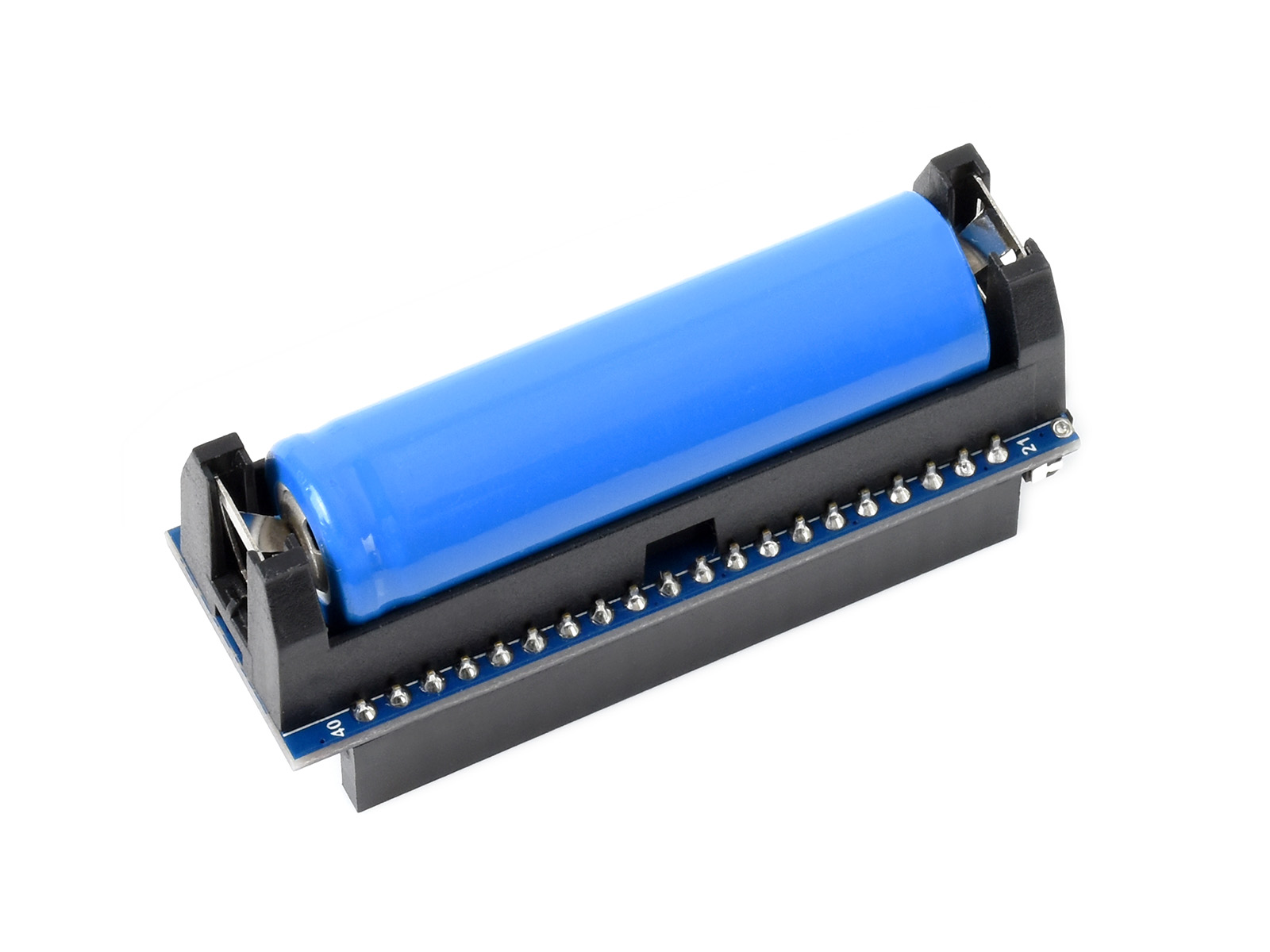

- Pico-UPS-A × 1
- 14500 鋰電池 × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派微控制器Pico UPS 模組”

你必須登入才能發表評論。

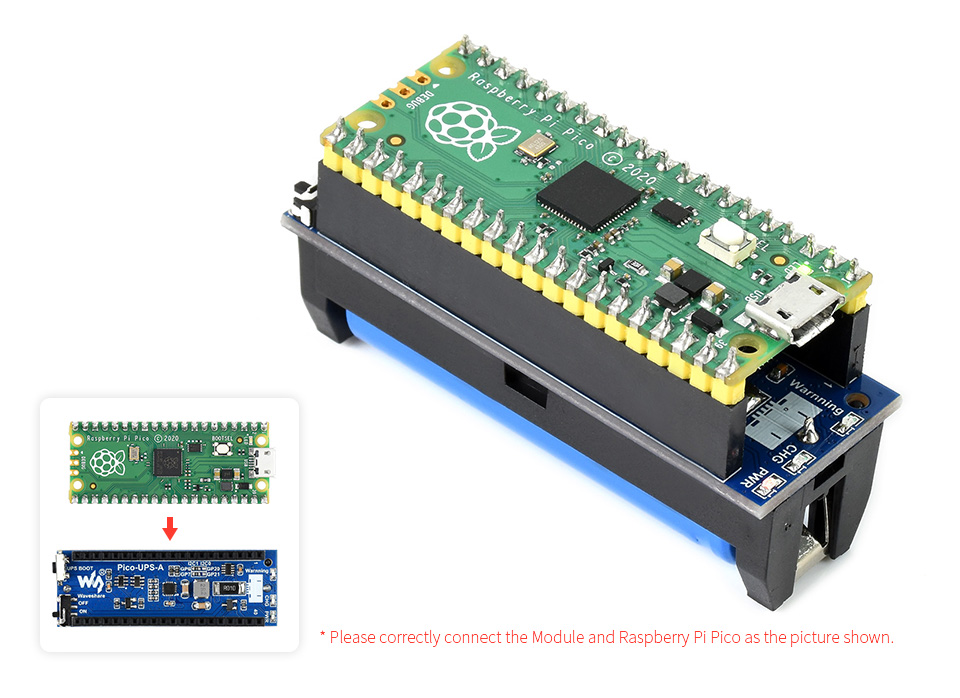

安裝前須將開關切到 OFF 關閉電源，否則容易短路。
安裝完成確保頂針完全對準排針後再打開電源。
頂針不導通可以壓一下頂針再鬆開或者用刀劃掉排針的氧化層。
首次連接電池需要注意 WARNING LED 燈是否亮起，如果 LED 燈亮起，則表示對應的電池接反了，電池接反的情況下禁止充電。
首次連接電池有可能會沒有電源輸出，需要按一下 BOOT 啟動按鍵或者充一下電啟動電池保護晶片，才會有電源輸出。電源開關需要切到 ON 的位置。
長時間工作大電流建議不要超過 4A，長時間工作在 5A 狀態下會發熱升溫，注意散熱。
要使用產品配置的電源充電，使用其他電源有可能輸出電源不穩定導致產品損壞。
電池正極絕緣墊如果弄掉或壞了，建議不要繼續使用，容易導致短路起火，拆電池時切忌用螺絲起子撬電池正極，容易導致短路，要撬要撬電池負級。

Q：如何給電池充電

A：快充電源插在模組的 USB Type C 埠上，而不是樹莓派的 USB Type C 埠，
模組應該搭配快充充電器使用，普通充電會導致輸入功率不夠，電池電壓越來越低

Q：拔插電池後無法輸出？

A：更換電池後需要先充電或者按 BOOT 按鍵激活電池保護電路，開關切換到 ON 即可輸出。

Q：輸出電流多少？(For UPS-D)

A：電池滿電狀態且連接充電電源，輸出電流大概 4A 左右，電池電壓越低輸出電流越小，當電流不足就會自動斷電，如果連接大功率負載可能會出現電流不足、升壓不穩定，導致樹莓派不斷重新開機。

Q：剩餘電量跳變不準？

A：剩餘電量是透過電池電壓判斷大概電量，充電時電壓會比電池實際電壓高一些，所以插上電源瞬間電壓會跳變。理想充滿電為 4.2V，實際充滿電後電壓可能會有回落，電壓比 4.2V要低一些。

Q：電池是什麼規格？

A：21700 鋰電池，外徑 21mm，高度 70.0mm。標準電壓 3.7V，充滿電電壓 4.2V。

Q：充電指示燈？

A：充電時藍燈亮，充滿電後熄滅，故障時藍燈閃爍。

Q：為什麼電流是負數？

A：給樹莓派供電時，電流是流出的

Q：Pi 5 提示功率不足，限制電流輸出

A：Pi 5 會檢測 USB 電源的功率，不是用 USB 供電的情況下，會出現限流情況。可以在 /boot/firmware/config.txt 檔案中增加以下指令

usb_max_current_enable=1

樹莓派電池/UPS擴充模組比較表

商品型號 SKU	適用設備	電池	特性	參考售價
Pico-UPS-A 19632	樹莓派 Pico	800mAh 14500 鋰電池	排座供電	498
Pico-UPS-B 20121	樹莓派 Pico	600mAH 聚合物鋰電池	排座供電	498
UPS HAT （C） 19739	樹莓派 Zero	1000mAh 803040 聚合物電池	彈簧頂針供電	688
Li-ion Battery HAT 15089	樹莓派 Zero	800mAh 14500鋰電池	不支援 UPS	588
UPS HAT （B） 20473	樹莓派 5B/4B/3B+	2600mAh 18650 鋰電池 × 2 （串聯），5A 輸出，8.4V 充電電源	彈簧頂針供電	868
UPS HAT （E） 27965	樹莓派 5B/4B/3B+	5000mAh 21700 鋰電池 × 4（串聯），5V 6A 輸出，40W 雙向快充（Type-C 介面）	彈簧頂針供電	1388
UPS HAT 17858	樹莓派 4B/3B+	2600mAh 18650 鋰電池 × 2 （串聯），2.5A 輸出，8.4V 充電電源	排座供電	780
UPS HAT （D） 25507		5000mAh 21700鋰電池 × 2 （並聯），2.5A 輸出，5V 充電電源（Type-C 介面）	彈簧頂針供電	868
Li-polymer Battery HAT 17076		3000mAh 104060 聚合物電池，2A 輸出，5V 充電電源（Type-C 介面）	排座供電，不支援 UPS	638
UPS Power Module 18137	Jetson Nano	2600mAh 18650鋰電池 × 4 （兩併兩串），2.5A輸出，8.4V充電電源	排線供電，內建螢幕	988
UPS Power Module (B) 20620	Jetson Nano	2600mAh 18650鋰電池 × 4 （兩併兩串），5A輸出，8.4V充電電源	彈簧頂針供電	988
UPS Module 3S 23701	內建 Type-C 介面的設備	2600mAh 18650 鋰電池 × 3 （串聯），5V 5A 輸出，12.6V 充電電源	通過線材導出各種介面	CALL
UPS Module Mini 24785	CM4 工業擴充模組等	350mAh 10440鋰電池 × 3 （並聯），5V 2.5A輸出，5V充電電源	雙排介面	CALL

樹莓派 Pico 規格比較表

型號	Pico 2 W	Pico 2	Pico W	Pico
處理器	雙核 ARM Cortex-M33 雙核 Hazard3 RISC-V @150MHz		雙核 ARM Cortex-M0+ @133MHz
SRAM	520KB		264KB
Flash	4MB		2MB
Wi-Fi	2.4GHz 802.11n WiFi4	–	2.4GHz 802.11n WiFi4	–
藍芽	Bluetooth 5.2	–	Bluetooth 5.2	–
安全功能	啟動簽名、可用於解密的OTP儲存、硬體 SHA-256 加速器等		–
外接設備	2 × UART 2 × SPI 2 × I2C 3 × ADC 1 × USB 1.1 和 PHY 16 × PWM
	12 × PIO 狀態機		8 × PIO 狀態機
	1 × HSTX		–
GPIO 針腳	26

鋰電池使用注意事項：

1. 鋰聚合物和鋰離子電池很不穩定，如果充電或使用不當，可能引起火災，導致人身傷害和財產損失。
2. 對電池組充電和放電時，切勿正負極接反。
3. 請勿選用其他劣質充電器或充電板充電。
4. 請勿混用和使用舊電池和新電池，避免使用其他品牌電池。
5. 若需另購鋰電池產品，需確保電池規格與鋰電池擴充模組相容，建議採用正規廠商電池較佳，切需要執行老化測試，確保鋰電池能夠穩定安全工作。
6. 鋰電池具有循環壽命，請在達到使用壽命或使用兩年時(先到為準)，將舊電池更換為新電池。
7. 請妥善放置電池類產品，遠離易燃易爆類物品，遠離兒童，避免因保管不慎，引發安全事故。

樹莓派 Pico 系列商品比較表

編號	商品圖/型號	穩壓晶片	USB	Flash	鋰電池埠	特性	參考售價
RP2350 主晶片
28568	Pico 2	DC-DC, 800mA	Micro USB	4MB	–	–	268
29443	Pico 2 W	DC-DC, 800mA	Micro USB	4MB	–	Wi-Fi, 藍芽	498
29453	Type-A 版	LDO, 500mA	Type-A	4MB	–	–	CALL
28816	Type-C 版	LDO, 800mA	Type-C	4MB	–	–	CALL
29393	微型版	LDO, 800mA	分體式 Type-C	4MB	–	分體式設計，可透過 FPC 導出 Type-C 介面	CALL
29266	網路埠版	LDO, 800mA	Type-C	4MB	–	內建網路埠	CALL
28986	1.28″ 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支援(邊充邊放)	1.28 英吋 IPS	CALL
29025	1.28″ 圆形触摸 LCD 版	LDO, 300mA	Type-C	4MB	支援(邊充邊放)	1.28 英吋觸控螢幕	CALL
28822	0.96″ LCD 版	DC-DC, 2000mA	Type-C	4MB	支援(邊充邊放)	0.96 英吋 IPS	CALL
29370	升級版	DC-DC, 2000mA	Type-C	4MB/16MB	支援(邊充邊放)	–	CALL
RP2040 主晶片
23108	Pico W	DC-DC, 3000mA	Micro USB	2MB	–	有 WIFI	298
23104	Pico WH	DC-DC, 3000mA	Micro USB	2MB	–	有 WIFI	CALL
19310	Pico	DC-DC, 800mA	Micro USB	2MB	–	–	188
22600	Pico H	DC-DC, 800mA	Micro USB	2MB	–	–	CALL
22809	Type-A 版	LDO, 500mA	Type-A	4MB	–	–	CALL
20187	Type-C 版	LDO, 800mA	Type-C	2MB	–	–	128
24664	微型版	LDO, 500mA	分體式 Type-C	2MB	–	分體式设计，可透過 FPC 導出 Type-C 介面	CALL
24594	RBG 矩陣版	LDO, 500mA	Type-C	2MB	–	內建 5 × 5 RGB LED 矩陣	CALL
24082	網路版	LDO, 500mA	Type-C	4MB	–	有網路埠	CALL
26616	藍芽版	LDO, 300mA	分體式 Type-C	2MB	–	支援藍芽 5.1，分體式设计，可透過 FPC 導出 Type-C 介面	CALL
26372	0.99″ 圓形 LCD 有外殼版	LDO, 500mA	Type-C	2MB	–	0.99 吋 IPS，CNC 金屬外殼	CALL
22668	1.28″ 圓形 LCD 版	LDO, 300mA	Type-C	2MB	支援(邊充邊放)	1.28 吋 IPS	CALL
26369	1.28″ 圓形 LCD 有外殼版	LDO, 300mA	Type-C	2MB	支援(邊充邊放)	1.28 吋 IPS，CNC 金屬外殼	CALL
24580	1.28″ 圓形觸控 LCD 版	LDO, 500mA	Type-C	16MB	支援(邊充邊放)	1.28 吋觸控螢幕	CALL
26371	1.28″ 圓形觸控 LCD 有外殼版	LDO, 500mA	Type-C	16MB	支援(邊充邊放)	1.28 吋觸控螢幕，CNC 金屬外殼	CALL
28161	1.69″ 圓角觸控 LCD	LDO, 500mA	Type-C	16MB	支援(邊充邊放)	1.69 吋觸控螢幕	CALL
20330	0.96″ LCD 版	DC-DC, 2000mA	Type-C	2MB	支援(邊充邊放)	0.96 吋 IPS	CALL
20290	升級版	DC-DC, 2000mA	Type-C	4MB/16MB	支援(邊充邊放)	–	CALL
25506	DVI 介面版	LDO, 300mA	Type-C	16MB	支援(邊充邊放)	內建 DVI 介面、Micro SD 卡座和 PIO-USB 介面	CALL
26379	攝影鏡頭 LCD 版	–	Type-C	16MB	–	內建灰度攝影鏡頭、1.14 吋 IPS	CALL
