樹莓派微控制器 Pico UPS 模組(B版)

Name: 樹莓派微控制器 Pico UPS 模組(B版)
SKU: MYW-20121
Price: 498 TWD
Availability: InStock

NT$ 498 (含稅)

You Save: NT$ 40 (7%)

針對 Raspberry Pi Pico 設計的不斷電(UPS)電源擴充模組，內建鋰電池充電晶和電壓電流監測晶片，可以透過 I2C 介面即時監測電池工作狀態，支援堆疊使用

售價含稅，隨貨附發票

保固3個月

5 件庫存

樹莓派微控制器 Pico UPS 模組(B版)

樹莓派微控制器Pico

1 × 樹莓派微控制器Pico

1 件庫存

NT$ 188 (含稅)

2020全新樹莓派微控制器Pico(附彩色排針及傳輸線)

1 × 2020全新樹莓派微控制器Pico(附彩色排針及傳輸線)

5 件庫存

NT$ 358 (含稅)

貨號: MYW-20121 分類: － I2C(內部整合電路), －不斷電系統(UPS), －－－－Pico UPS, 0. 樹莓派Pico專區, Z. *** 依通訊協定分類 *** 標籤: I2C, pico, Raspberry Pi, rpi, UPS, 樹莓派

描述

樹莓派微控制器 Pico UPS 模組(B版)

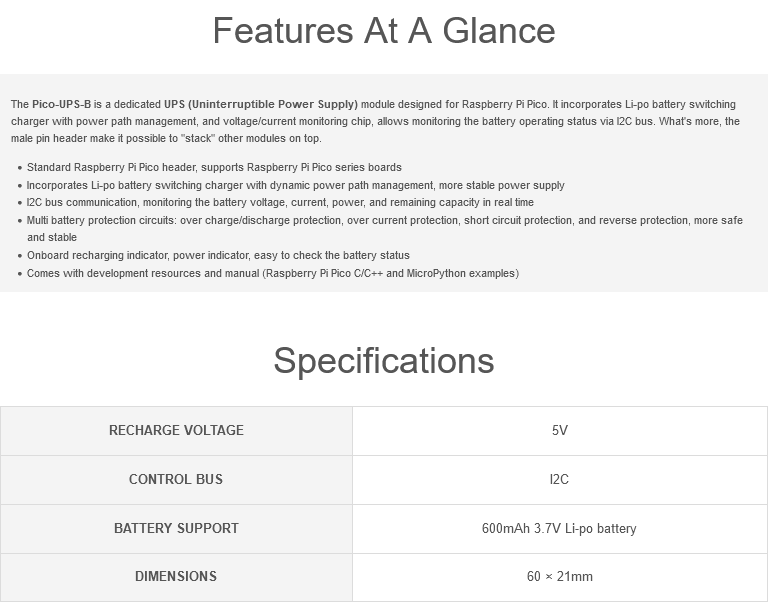

商品特點：

1. 內建 Raspberry Pi Pico 插槽，相容樹莓派系列主機板
2. 內建鋰電池充電晶片，支援動態路徑管理，供電更穩定
3. 可透過 I2C介面測量電池電壓、電流、功率和剩餘電量等參數，即時檢測模組工作狀態
4. 內建電池保護電路，預防過充、過放、過流、短路和反接，均衡充電，工作穩定更安全
5. 內建充電指示燈，電源指示燈，電池反接指示燈，預防電池接反
6. 提供完善的配套資料手冊(Raspberry Pi Pico C/C++ 及 Micro Python範例程式)
7. 相關參數：
  - 充電電源：5V
  - 控制介面：I2C
  - 電池規格：600mAh 3.7V 聚合物鋰電池

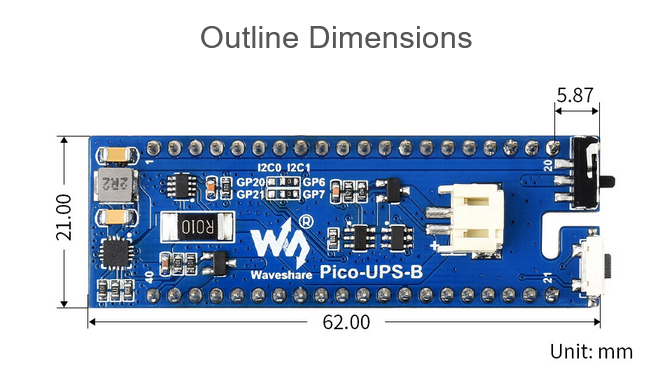

  - 商品尺寸：60 × 21m

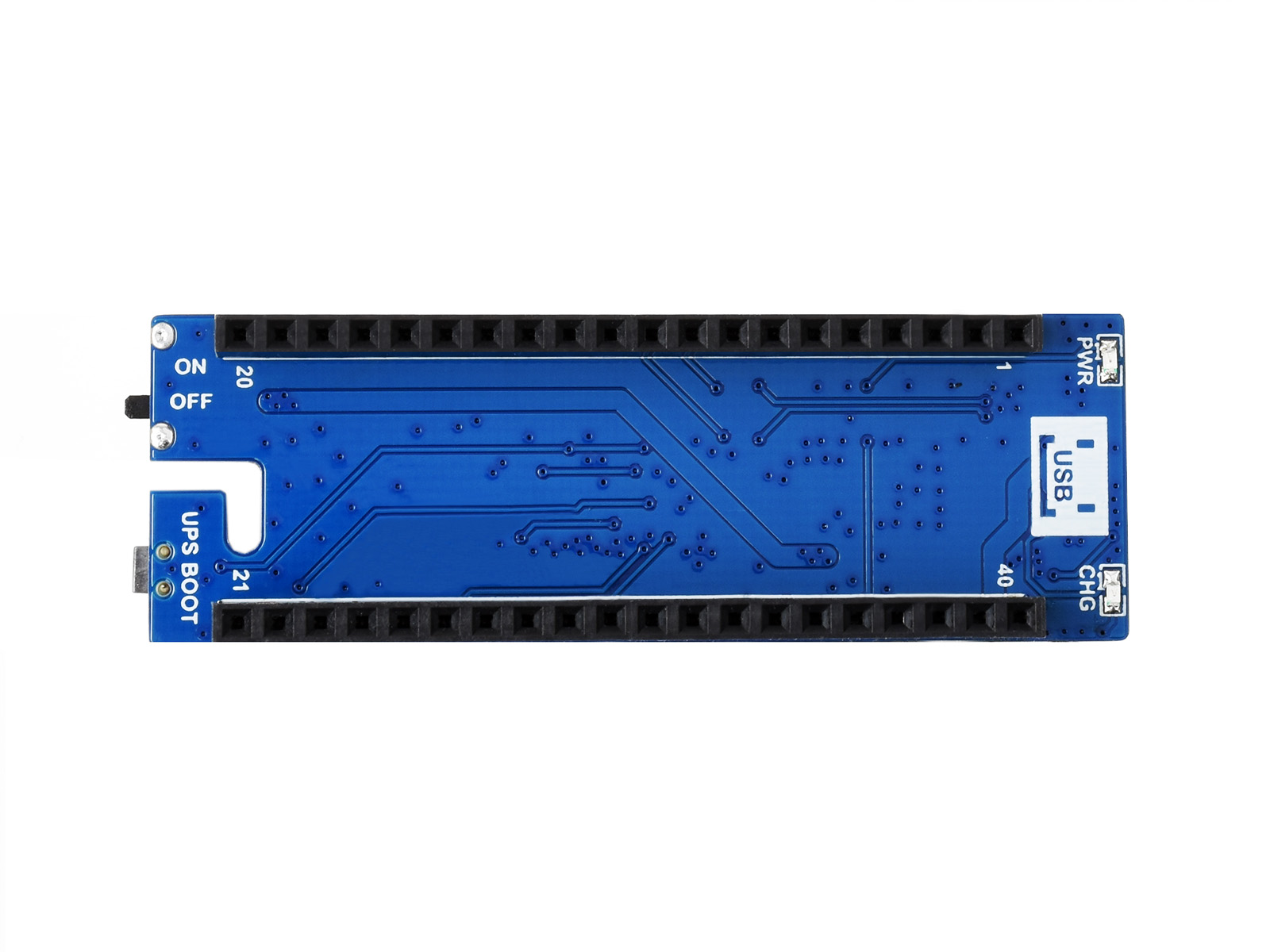

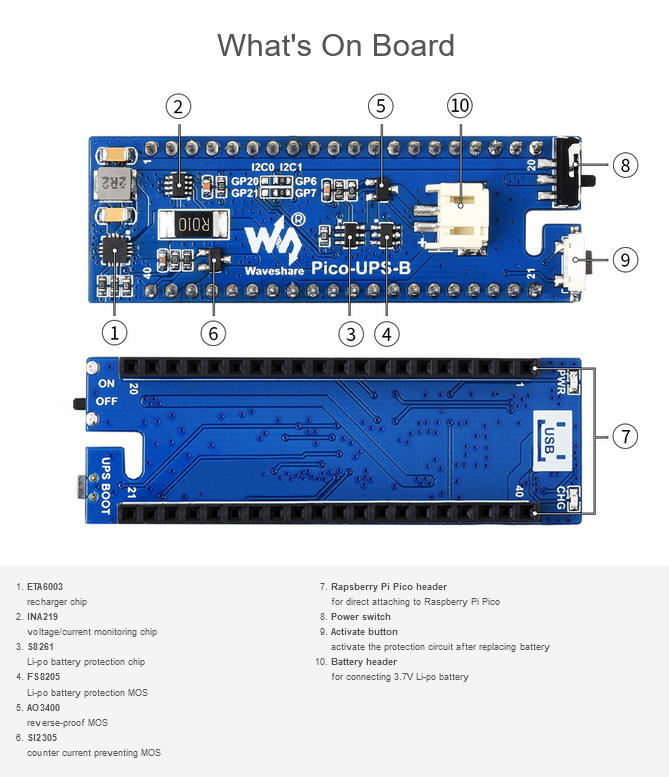

8. 零組件配置：(如配置圖)
  1. 1. ETA6003充電晶片
    2. INA219電壓電流監測晶片
    3. S8261鋰電池保護晶片
    4. FS8205鋰電池保護 MOS 管
    5. AO3400防反接 MOS 管
    6. SI2305防電流逆流 MOS 管
    7. Rapsberry Pi Pico 插槽
    8. 電源開關
    9. 啟動按鍵：更換電池後啟動保護電路
    10. 電池插槽：連接 3.7V 聚合物鋰電池

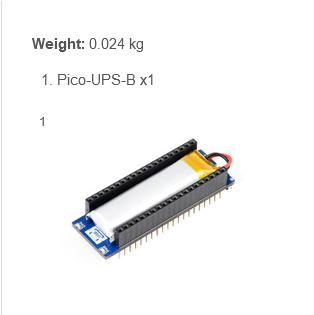

商品內容：

- Pico-UPS-B × 1
- 3.7V 聚合物鋰電池 × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派微控制器 Pico UPS 模組(B版)”

你必須登入才能發表評論。

安裝前須將開關切到 OFF 關閉電源，否則容易短路。
安裝完成確保頂針完全對準排針後再打開電源。
頂針不導通可以壓一下頂針再鬆開或者用刀劃掉排針的氧化層。
首次連接電池需要注意 WARNING LED 燈是否亮起，如果 LED 燈亮起，則表示對應的電池接反了，電池接反的情況下禁止充電。
首次連接電池有可能會沒有電源輸出，需要按一下 BOOT 啟動按鍵或者充一下電啟動電池保護晶片，才會有電源輸出。電源開關需要切到 ON 的位置。
長時間工作大電流建議不要超過 4A，長時間工作在 5A 狀態下會發熱升溫，注意散熱。
要使用產品配置的電源充電，使用其他電源有可能輸出電源不穩定導致產品損壞。
電池正極絕緣墊如果弄掉或壞了，建議不要繼續使用，容易導致短路起火，拆電池時切忌用螺絲起子撬電池正極，容易導致短路，要撬要撬電池負級。

Q：如何給電池充電

A：快充電源插在模組的 USB Type C 埠上，而不是樹莓派的 USB Type C 埠，
模組應該搭配快充充電器使用，普通充電會導致輸入功率不夠，電池電壓越來越低

Q：拔插電池後無法輸出？

A：更換電池後需要先充電或者按 BOOT 按鍵激活電池保護電路，開關切換到 ON 即可輸出。

Q：輸出電流多少？(For UPS-D)

A：電池滿電狀態且連接充電電源，輸出電流大概 4A 左右，電池電壓越低輸出電流越小，當電流不足就會自動斷電，如果連接大功率負載可能會出現電流不足、升壓不穩定，導致樹莓派不斷重新開機。

Q：剩餘電量跳變不準？

A：剩餘電量是透過電池電壓判斷大概電量，充電時電壓會比電池實際電壓高一些，所以插上電源瞬間電壓會跳變。理想充滿電為 4.2V，實際充滿電後電壓可能會有回落，電壓比 4.2V要低一些。

Q：電池是什麼規格？

A：21700 鋰電池，外徑 21mm，高度 70.0mm。標準電壓 3.7V，充滿電電壓 4.2V。

Q：充電指示燈？

A：充電時藍燈亮，充滿電後熄滅，故障時藍燈閃爍。

Q：為什麼電流是負數？

A：給樹莓派供電時，電流是流出的

Q：Pi 5 提示功率不足，限制電流輸出

A：Pi 5 會檢測 USB 電源的功率，不是用 USB 供電的情況下，會出現限流情況。可以在 /boot/firmware/config.txt 檔案中增加以下指令

usb_max_current_enable=1

樹莓派電池/UPS擴充模組比較表

商品型號 SKU	適用設備	電池	特性	參考售價
Pico-UPS-A 19632	樹莓派 Pico	800mAh 14500 鋰電池	排座供電	498
Pico-UPS-B 20121	樹莓派 Pico	600mAH 聚合物鋰電池	排座供電	498
UPS HAT （C） 19739	樹莓派 Zero	1000mAh 803040 聚合物電池	彈簧頂針供電	688
Li-ion Battery HAT 15089	樹莓派 Zero	800mAh 14500鋰電池	不支援 UPS	588
UPS HAT （B） 20473	樹莓派 5B/4B/3B+	2600mAh 18650 鋰電池 × 2 （串聯），5A 輸出，8.4V 充電電源	彈簧頂針供電	868
UPS HAT （E） 27965	樹莓派 5B/4B/3B+	5000mAh 21700 鋰電池 × 4（串聯），5V 6A 輸出，40W 雙向快充（Type-C 介面）	彈簧頂針供電	1388
UPS HAT 17858	樹莓派 4B/3B+	2600mAh 18650 鋰電池 × 2 （串聯），2.5A 輸出，8.4V 充電電源	排座供電	780
UPS HAT （D） 25507		5000mAh 21700鋰電池 × 2 （並聯），2.5A 輸出，5V 充電電源（Type-C 介面）	彈簧頂針供電	868
Li-polymer Battery HAT 17076		3000mAh 104060 聚合物電池，2A 輸出，5V 充電電源（Type-C 介面）	排座供電，不支援 UPS	638
UPS Power Module 18137	Jetson Nano	2600mAh 18650鋰電池 × 4 （兩併兩串），2.5A輸出，8.4V充電電源	排線供電，內建螢幕	988
UPS Power Module (B) 20620	Jetson Nano	2600mAh 18650鋰電池 × 4 （兩併兩串），5A輸出，8.4V充電電源	彈簧頂針供電	988
UPS Module 3S 23701	內建 Type-C 介面的設備	2600mAh 18650 鋰電池 × 3 （串聯），5V 5A 輸出，12.6V 充電電源	通過線材導出各種介面	CALL
UPS Module Mini 24785	CM4 工業擴充模組等	350mAh 10440鋰電池 × 3 （並聯），5V 2.5A輸出，5V充電電源	雙排介面	CALL

樹莓派 Pico 規格比較表

型號	Pico 2 W	Pico 2	Pico W	Pico
處理器	雙核 ARM Cortex-M33 雙核 Hazard3 RISC-V @150MHz		雙核 ARM Cortex-M0+ @133MHz
SRAM	520KB		264KB
Flash	4MB		2MB
Wi-Fi	2.4GHz 802.11n WiFi4	–	2.4GHz 802.11n WiFi4	–
藍芽	Bluetooth 5.2	–	Bluetooth 5.2	–
安全功能	啟動簽名、可用於解密的OTP儲存、硬體 SHA-256 加速器等		–
外接設備	2 × UART 2 × SPI 2 × I2C 3 × ADC 1 × USB 1.1 和 PHY 16 × PWM
	12 × PIO 狀態機		8 × PIO 狀態機
	1 × HSTX		–
GPIO 針腳	26

微雪電子 Modbus 繼電器比較表

商品型號	Modbus POE ETH Relay	Modbus POE ETH Relay (B)	Modbus POE ETH Relay 30CH	Modbus RTU Relay	Modbus RTU Relay (B)	Modbus RTU Relay (D)	Modbus RTU Relay 16CH	Modbus RTU Relay 32CH
SKU	24964	27876	27928	17497	25739	26517	24921	25140
參考售價	1368	1588	2368	1238	1238	1288	1588	2188
商品圖片
通訊参數
通訊介面	乙太網路埠 (支援 PoE)			RS485 介面
通訊波特率	–			4800，9600，19200，38400，57600，115200，128000，256000 (可設定)
預設通訊格式	–			9600，N，8，1
通訊協議	TCP/UDP/MQTT			RS485 協議
Modbus 協議	Modbus RTU 協議或 Modbus TCP 協議			Modbus RTU 協議
設備地址	不可設定，透過 IP 地址識別設備			1~255 (可設定，支援並聯多個)
IO 控制介面
輸出控制 (DO)	8 路繼電器		30 路繼電器	8 路繼電器			16 路繼電器	32 路繼電器
繼電器類型	一常開、一常關
繼電器連接負載	≤10A 250V AC 或 ≤10A 30V DC
輸入控制 (DI)	–	8 路輸入	–	–	–	8 路輸入	–	–
數位輸入範圍	–	5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦	–	–	–	5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦	–	–
其他参數
供電方式	PoE 網路埠，DC 5.5*2.1 電源介面或接線端子			DC 5.5*2.1 電源介面或接線端子
供電範圍	7~36V 寬電壓			5V	7~36V 寬電壓		5V	7~36V 寬電壓
外形尺寸mm	145×90×40	175×90×40	300×110×60	145×90×40		175×90×40	200×110×60	300×110×60
安装方式	標準 DIN 35mm 導軌安裝或螺絲孔掛壁安裝

PK項	UART TO ETH	RS485 TO ETH	RS232/485 TO ETH	2-CH UART TO ETH
SKU	12161	15731	15729	20655
參考售價	CALL	818	1268	CALL
微控制器	Cortex-M0	Cortex-M0	Cortex-M4(主頻高達120MHz)	CH9121
乙太網路埠	RJ45(10/100Mbps自適應)
	協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client			TCP/UDP
	緩存：發送6Kbyte，接收4Kbyte		緩存：發送16Kbyte，接收16Kbyte	–
序列介面	UART	RS485	RS232+RS485(可同時工作)	UART
	波特率：600bps~460.8Kbps	波特率：600bps~230.4Kbps		300~921.6Kbps
	硬體流：不支援		硬體流：支援	硬體流：不支援
	資料位：5，6，7，8
	停止位：1，2
	校驗位：None，Even，Odd，Space，Mark
	緩存：接收800byte		緩存：發送2Kbyte，接收2Kbyte	–
	成幀機制：4字節打包時間，字節長度400		成幀機制：4字節打包時間，字節長度1460，可自定義	–
特色功能	自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件			KeepAlive 機制，網路韌體升級
特色功能	–	–	Modbus網關、Websocket(網頁轉序列)	–
工作模式	TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client			TCP Server、TCP Client、UDP Server、UDP Client
支援Client數	TCP Server下，可自定義連接的Client數(1~16)		TCP Server下，支援兩路Socket，每路可連接8個Client	TCP Server下，可自定義連接的Client數(1~8)
配置方式	內建網頁，上位機設定軟體，序列指令			上位機設定軟體，序列指令
介面保護	電源：防反接， ESD 保護，防突波
	網路埠：1.5KV電磁隔離保護
	–	RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻		–
	–	–	防雷保護，過流保護	–
供電電壓	3.3V/5V	5~7V	5~36V	3.3V/5V
工作電流	150mA@5V	110mA@5V	86.5mA@5V	140mA@5V
工作溫度	-25～75℃		-40～85℃
存儲溫度	-40～105℃			-55℃~125℃
產品尺寸	50.5 × 22.6 × 15mm	70 × 63.6 × 25mm	82.8 × 85.7 × 25mm	53 × 22mm

項次	Sense HAT (B)	Sense HAT (C)	樹莓派 Sense HAT	備註
陀螺儀	測量範圍：±250/500/1000/2000 dps 分辨率：16位	測量範圍：±16/32/64/128/256/512/1024/2048 dps 分辨率：16位	測量範圍：±245/500/2000 dps 分辨率：16位	C型角速度可選量程更多
加速度計	測量範圍：±2/4/8/16 g 分辨率：16位	測量範圍：±2/4/8/16 g 分辨率：16位	測量範圍：±2/4/8/16 g 分辨率：16位
磁力計	測量範圍：±49 gauss 分辨率：16位	測量範圍：±49.12 gauss 分辨率：16位	測量範圍：±4/8/12/16 gauss 分辨率：16位	C型磁力測量範圍更廣
氣壓計	測量範圍：260 ~ 1260 hPa 測量精度（常温下）： ±0.025hPa 測量速率：1 Hz – 75 Hz	測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz	測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz	B、C型大氣壓測量的精度更高，速率更快
溫溼度感測器	測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C	測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C	測量精度：±4.5% rH 測量範圍：20% ~ 80% rH 測量精度（温度）：±0.5°C 測量範圍（温度）：15 ~ 40°C	B、C型温溼度測量的精度更高，範圍更廣
其他	颜色識別感測器高精度12位元AD轉換晶片	颜色識別感測器高精度12位元AD轉換晶片	8×8 RGB LED矩陣五向摇桿	B、C型內建颜色識別感測器，支援AD連接更多感測器

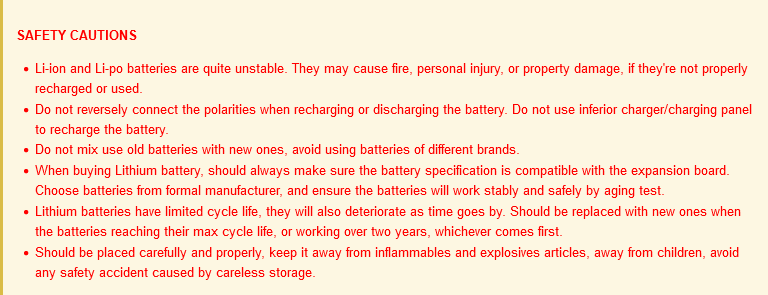

鋰電池使用注意事項：
