工業級 USB to TTL (D版, FT232RNL, 支援 Pi 5 UART)

Name: 工業級 USB to TTL (D版, FT232RNL, 支援 Pi 5 UART)
SKU: MYW-26738
Price: 328 TWD
Availability: InStock

NT$ 328 (含稅)

You Save: NT$ 30 (8%)

支援 Pi 5 UART

操作簡單，通訊穩定、可靠、安全又快速，適合控制通訊要求較高的工業設備

工廠直營，提供技術支援

保固 3 個月

3 件庫存

工業級 USB to TTL (D版, FT232RNL, 支援 Pi 5 UART)

工業級 USB to TTL

1 × 工業級 USB to TTL

5 件庫存

NT$ 328 (含稅)

樹莓派 RS485 CAN 擴充模組

1 × 樹莓派 RS485 CAN 擴充模組

7 件庫存

NT$ 368 (含稅)

貨號: MYW-26738 分類: － TTL, － UART, Z. *** 依通訊協定分類 *** 標籤: FT232RNL, Pi 5, TTL, uart, USB, 工業級

描述

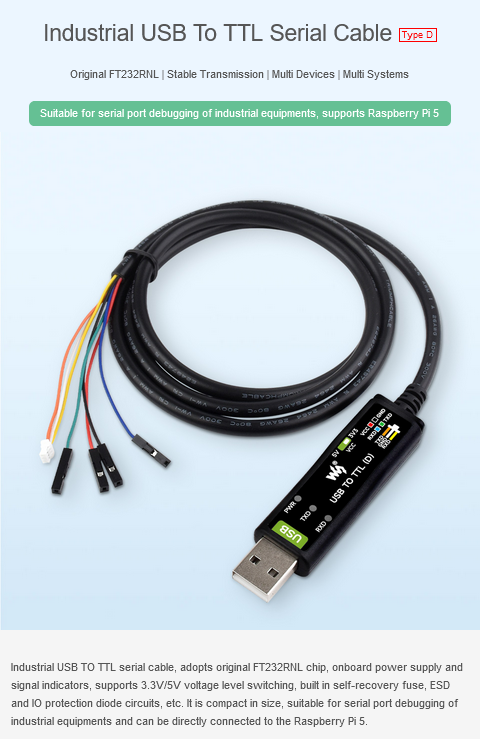

工業級 USB to TTL (D版, FT232RNL, 支援 Pi 5 UART)

商品特點：

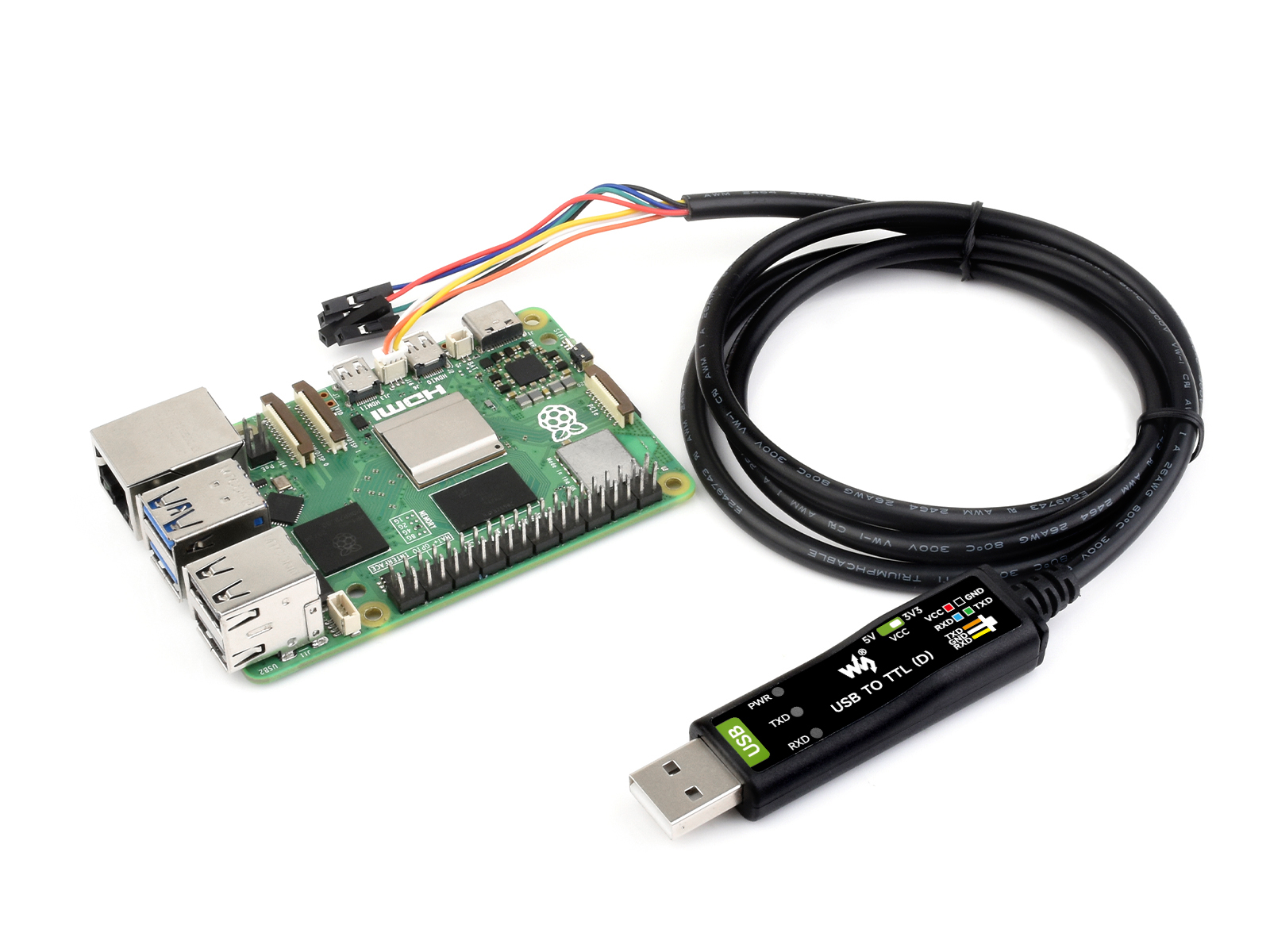

相容 Raspberry Pi 5 UART，支援兩種接線方式：

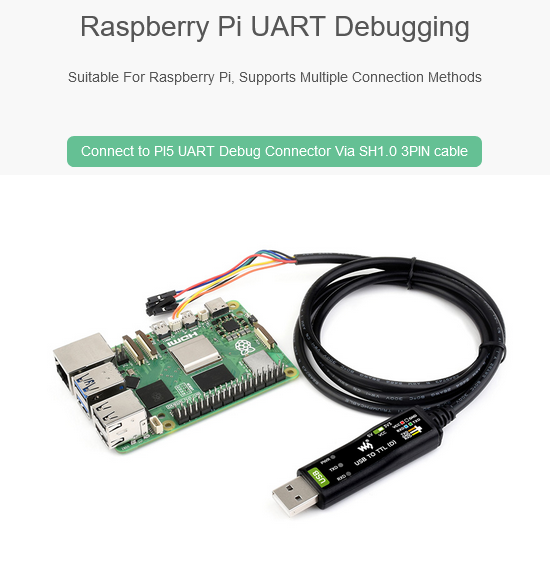

- 透過 SH1.0 3PIN 介面直接連接 Pi 5 UART 介面

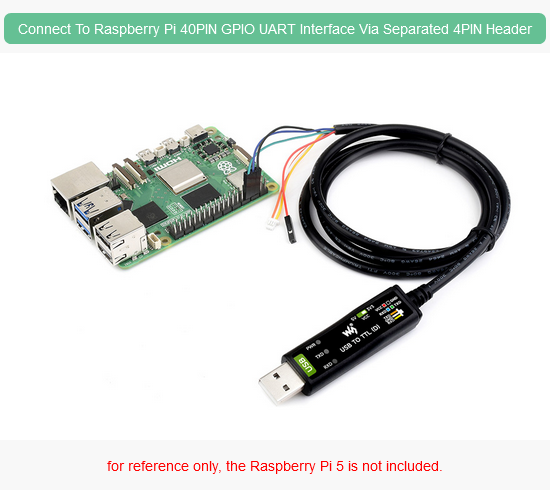

- 透過杜邦線散頭連接 Raspberry Pi 5 GPIO 的 UART 針腳

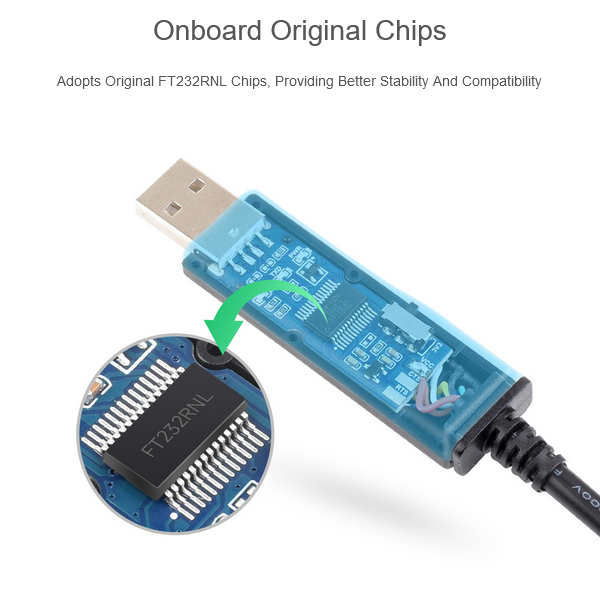

採用原裝 FT232RNL 晶片，高速通信穩定、可靠、相容性佳
內建自恢復保險絲、ESD 和 IO 保護電路等，可以有效預防過流過壓、倒灌、靜電、突波及抗衝擊等能力，通訊穩定安全
內建 TTL 序列埠 3.3V 和 5V 電位轉換電路，可切換 TTL 通訊電位

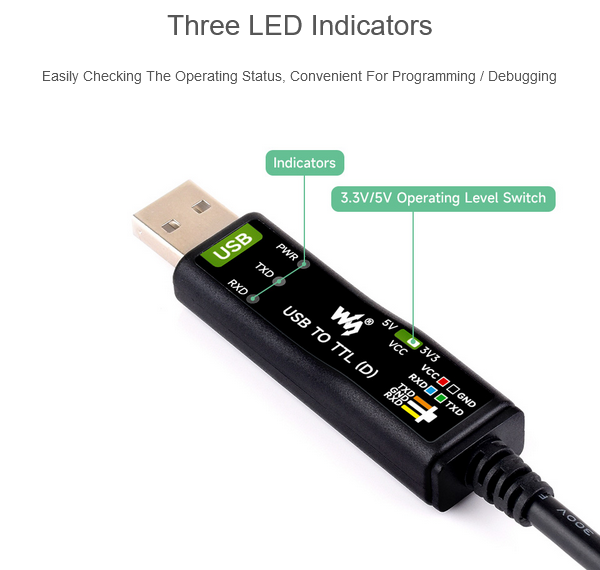

內建 3 個 LED 燈，顯示電源和訊號收發狀態
塑膠外殼，磨砂處理，工藝精美，小巧精緻
支援Win7/8/8.1/10/11、Mac、Linux、Android等系统
提供詳細使用說明

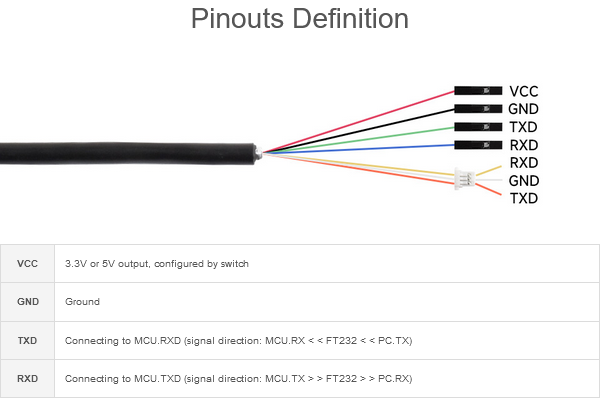

USB 訊號及接腳說明：
- VCC：可對外接的設備，提供5V或3.3V電壓(透過開關設定)
- GND：接地
- TXD：接MCU.RXD(訊號流向：MCU.RX << FT232 << PC.TX)
- RXD：接MCU.TXD(訊號流向：MCU.TX >> FT232 >> PC.RX)

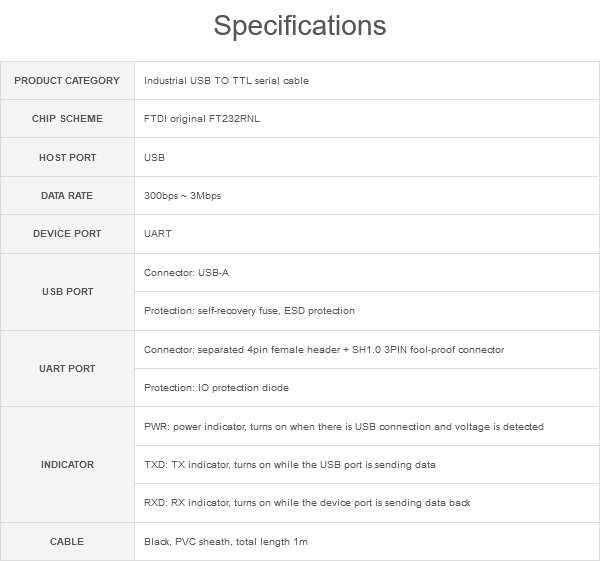

相關參數：
- 通訊介面：主機-USB，設備-UART
- 通訊速率：300bps ~ 3Mbps
- USB：
  - 連接埠類型：USB-A
  - 連接埠保護：自恢復保險絲、ESD 靜電保護
- UART：
  - 連接埠類型：4Pin 杜邦線散頭、SH1.0 3PIN 防呆介面
  - 介面保護：IO 保護二極管電路
- 指示燈：
  - PWR：檢測到電壓時亮燈
  - TXD：發送出資料時亮燈
  - RXD：接收到資料時亮燈
- 纜線規格：
  - 黑色，PVC，線長 1M

相關資料：(點我)

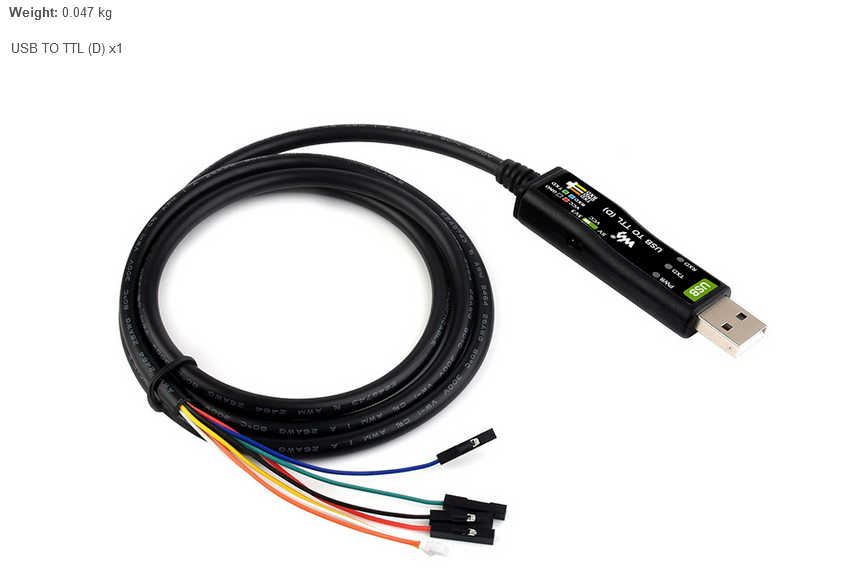

商品內容：

- USB TO TTL(D) × 1

型號	USB TO TTL	USB TO TTL (B)	USB TO TTL (C)	USB TO TTL (D)
晶片	FT232	CH343G	FT232
通信速率	300bps ~ 3Mbps	50bps ~ 6Mbps	300bps ~ 3Mbps
硬件流	支援			不支援
系統相容	Win7/8/8.1/10/11、Mac、Linux、Android
USB 介面	介面型式：USB-A 型介面介面保護：自恢復保險絲、ESD 靜電保護
UART 介面	介面型式：接線端子介面型式：8PIN 防呆介面介面保護：IO 保護二級管電路		介面型式：6PIN 杜邦線散頭介面保護：IO 保護二級管電路	介面型式：4PIN 杜邦線散頭 + SH1.0 3PIN 防呆介面介面保護：IO 保護二級管電路
指示燈	PWR：電源指示燈，連接USB，檢測到電壓則亮紅燈 TXD：發送指示燈，有資料從 USB 介面發出時亮紅燈 RXD：接收指示燈，有資料從設備介面發回時亮紅燈
