工業級 USB to RS232/485/422/TTL(FT232RNL, 隔離型)

Name: 工業級 USB to RS232/485/422/TTL(FT232RNL, 隔離型)
SKU: MYW-23996
Price: 768 TWD
Availability: InStock

NT$ 768 (含稅)

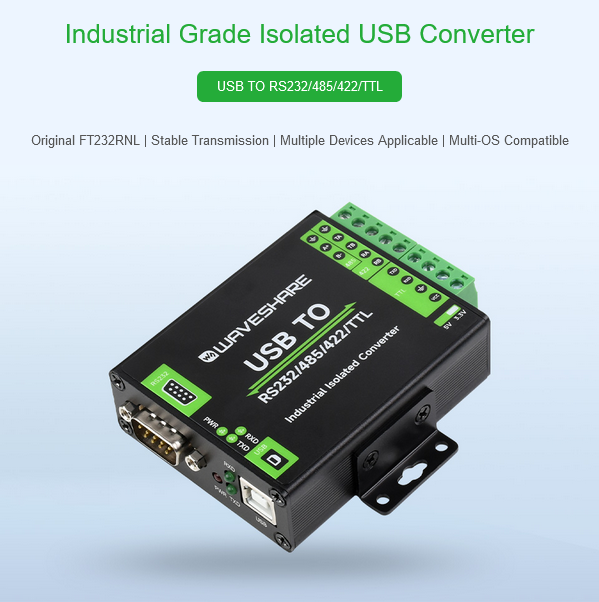

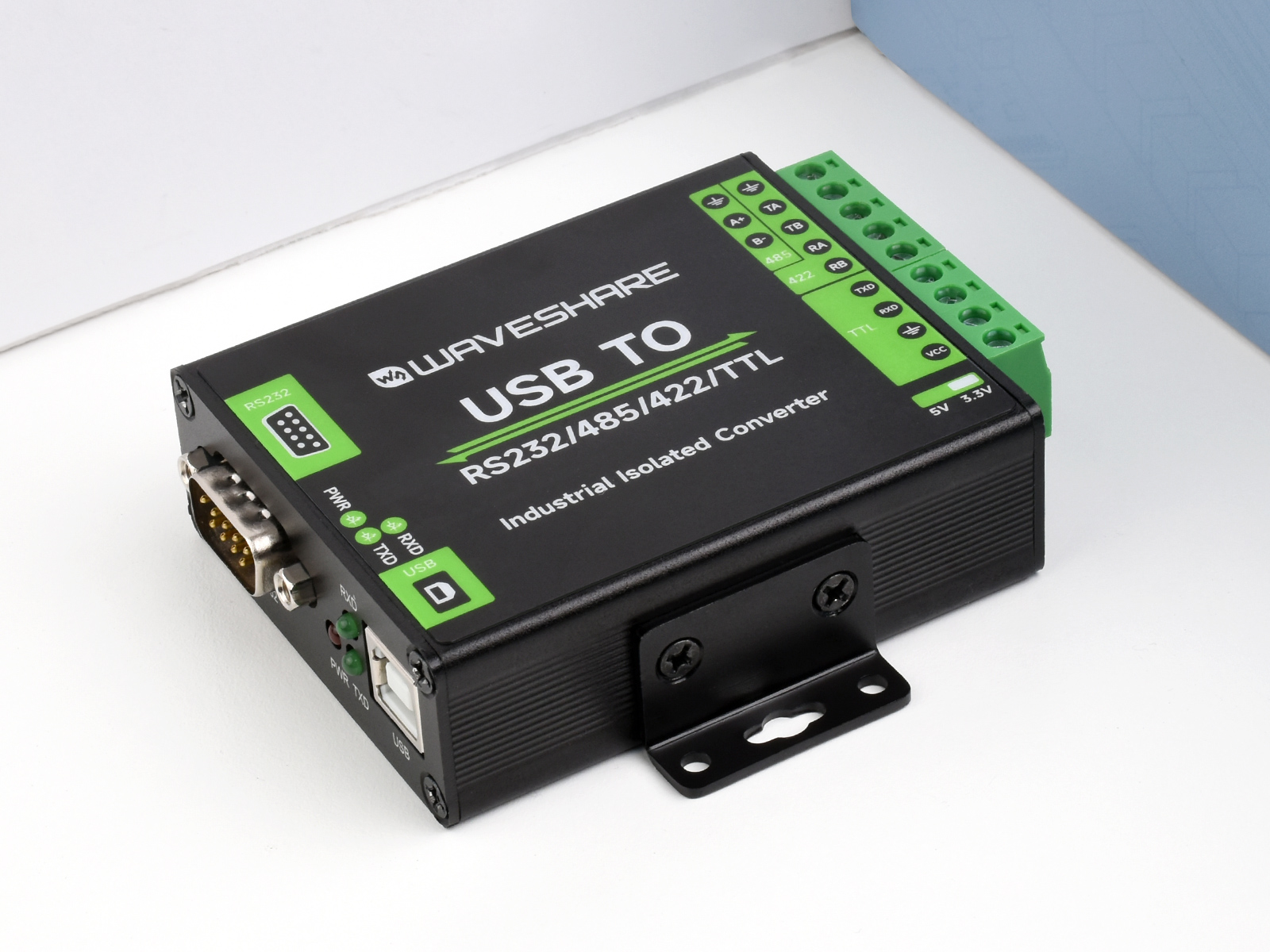

本件為工業級 USB 轉 RS232/485/422/TTL 隔離型轉換器，採用原裝 FT232RNL，內建電源隔離、ADI 磁耦隔離和 TVS 等保護電路，鋁合金外殼設計

操作簡單，零延時自動收發轉換，具通訊速度快、穩定、可靠、安全等特點，適用於各種通信要求較高的工控設備

售價含稅，隨貨附發票

保固 3 個月

2 件庫存

貨號: MYW-23996 分類: － RS232, － RS485, － TTL, －RS422, U. USB 轉換器/集線器, Z. *** 依通訊協定分類 *** 標籤: FT232RL, rs232, rs422, rs485, TTL, USB

描述

工業級 USB to RS232/485/422/TTL(FT232RNL, 隔離型)

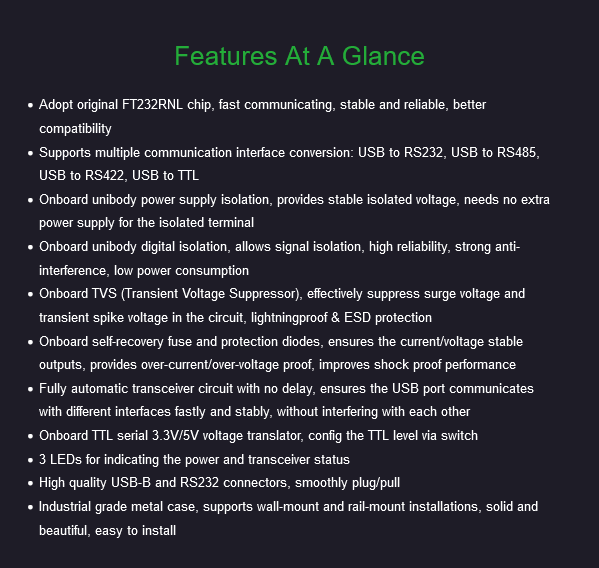

商品特點：

- 支援多種通信介面轉換：USB to RS232、USB to RS485、USB to RS422、USB to TTL(UART)通訊

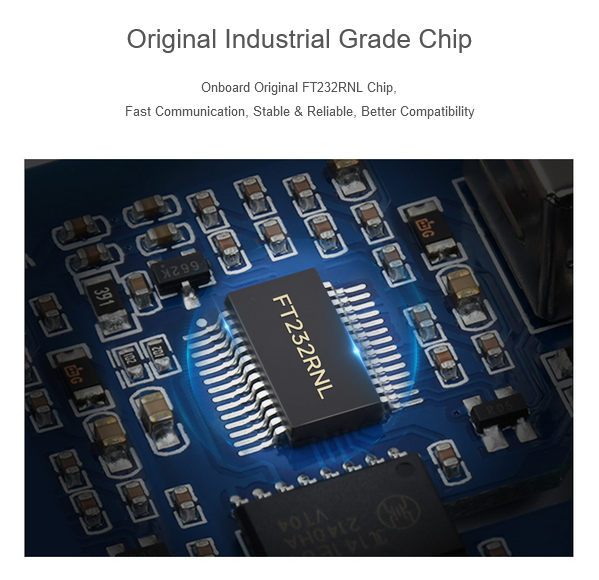

- 採用原裝進口 FT232RNL 晶片，高速通訊穩定、可靠、相容性佳

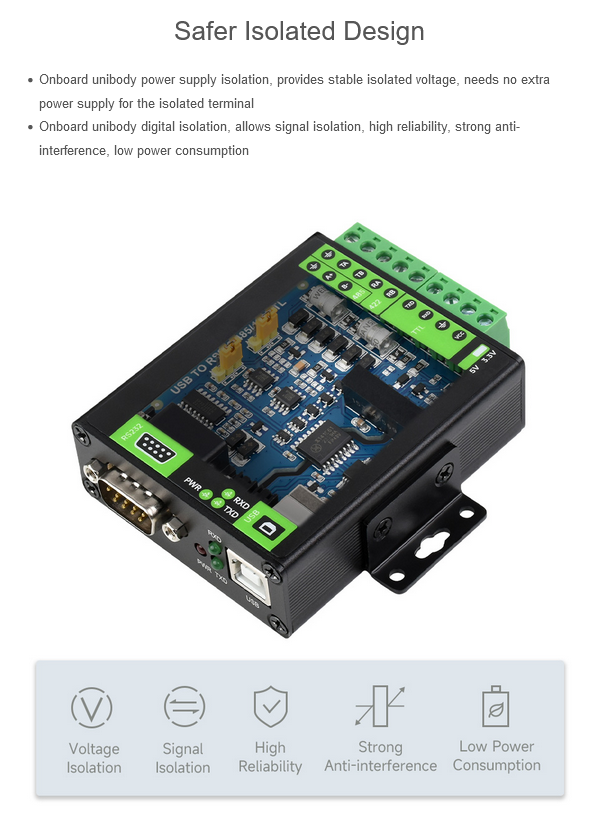

- 內建一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
- 內建一體式數位隔離，可進行訊號隔離，可靠性高、抗干擾強、功率消耗低

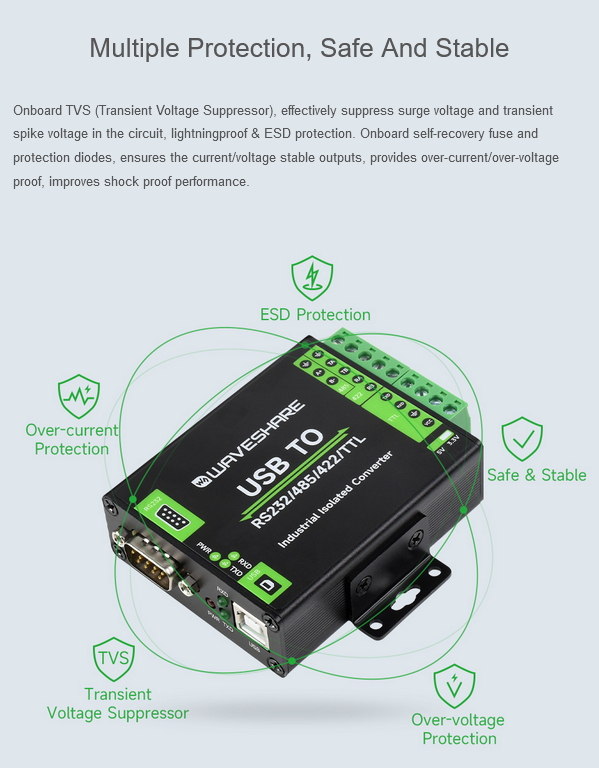

- 內建 TVS(瞬態電壓抑制器)，能有效抑防電路中脈衝、突波、雷擊、靜電電壓
- 內建自恢復保險絲和保護二極管，確保電流和電壓穩定輸出，預防過流過壓，提昇抗衝擊能力
- 內建自動收發轉換電路，確保 USB 端與不同連接埠能快速通訊、互不干擾

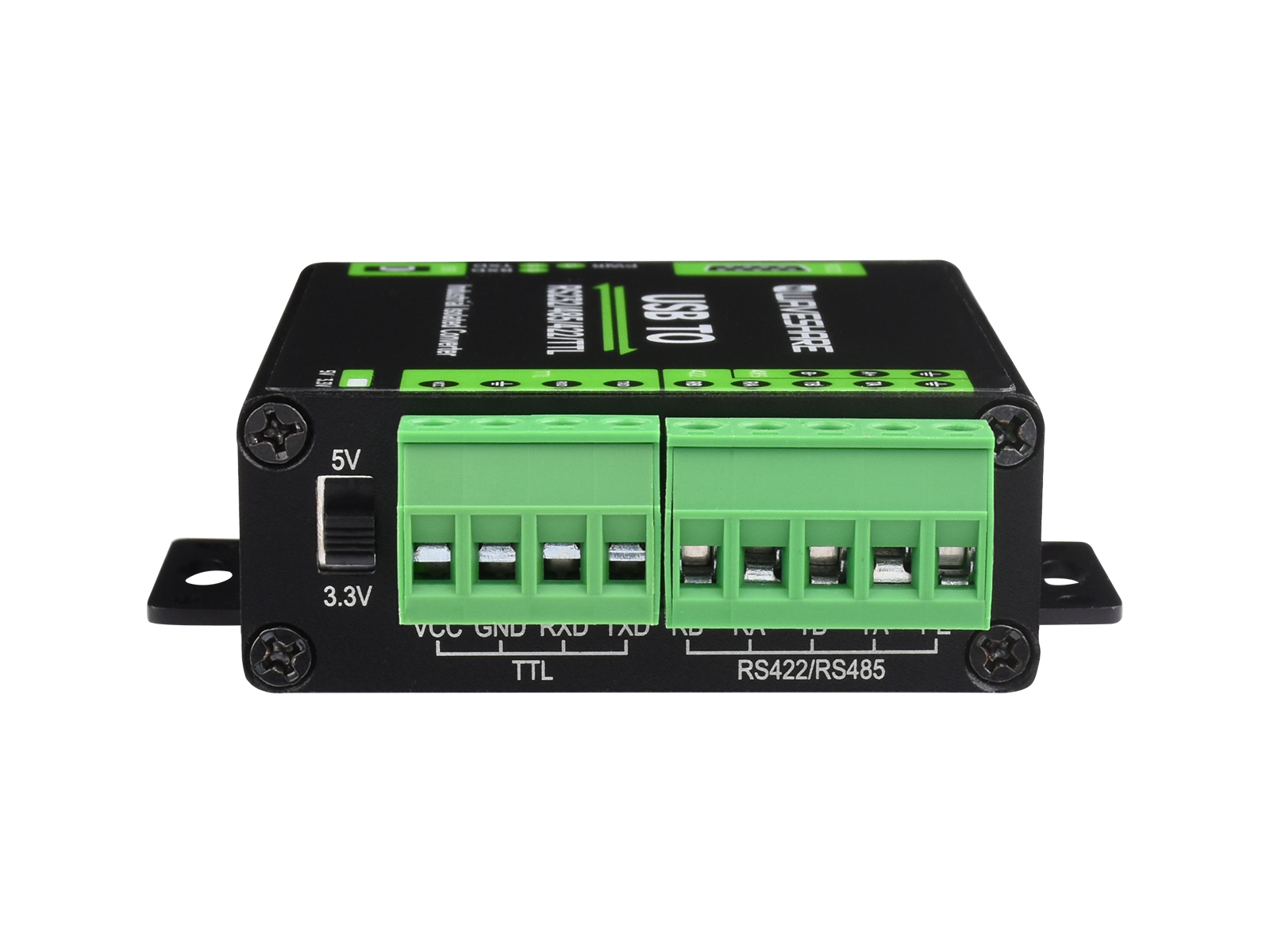

- 內建 TTL 序列埠 3.3V 和 5V 電位轉換電路，使用者可透過開關切換 TTL 通訊電位

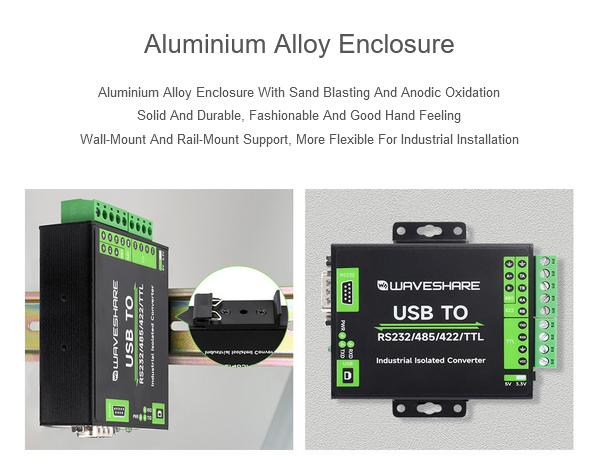

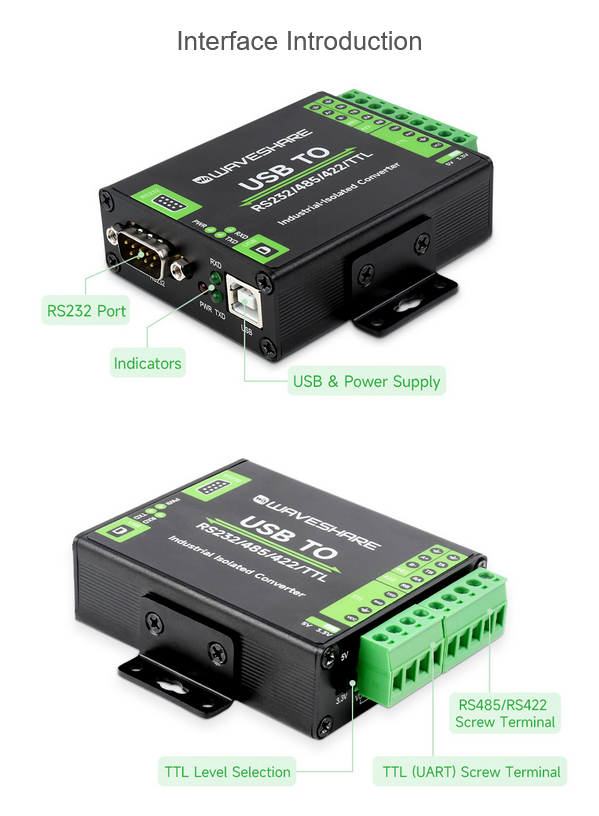

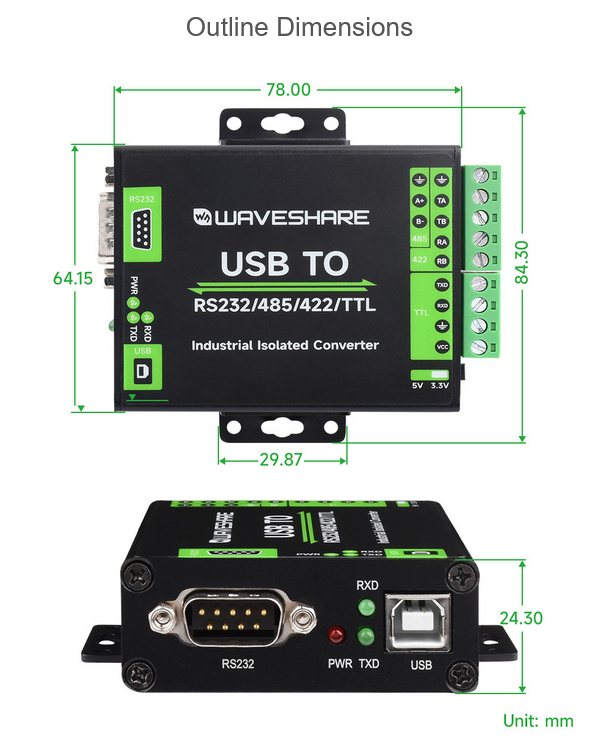

- 工業級鋁合金氧化磨砂外殼，支援壁掛和導軌兩種安裝方式，堅固美觀，易安裝

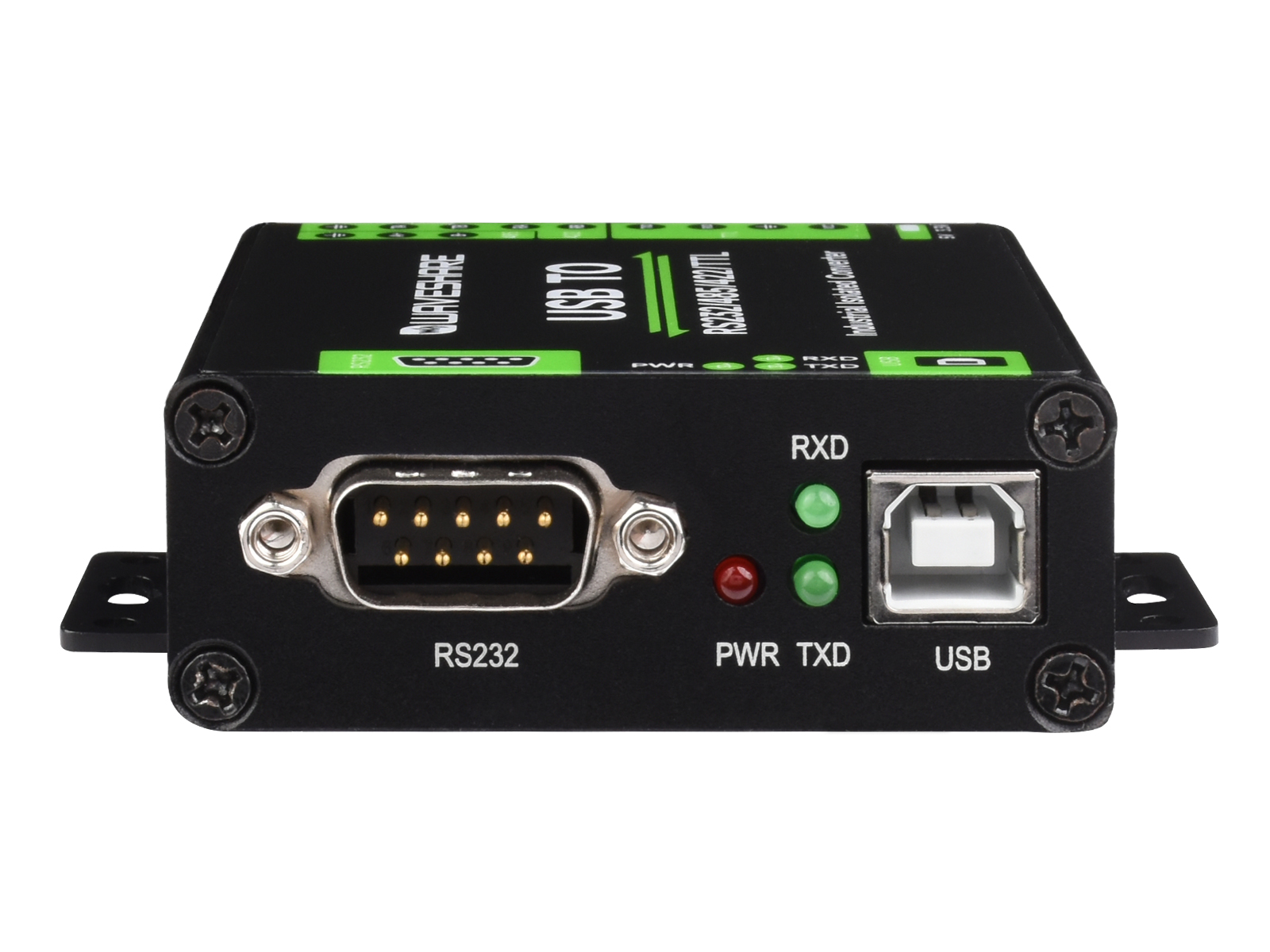

- 內建 3 個 LED 指示燈，可觀察電源及訊號收發狀態
- 高品質 USB-B 和 RS232 連接埠材料，插拔順暢，堅固可靠

商品參數：

- 類型：工業級數位隔離型轉換器
- USB 連接埠：
  - 工作電壓：5V
  - 連接埠形式：USB-B 型連接埠
  - 連接埠保護：200mA 自恢復保險絲，隔離輸出
- RS485/422 連接埠：
  - 連接埠形式：接線端子
  - 方向控制：硬體自動判別和控制資料傳輸方向
  - 連接埠保護：提供 600W 防雷擊、突波和 15KV 靜電保護(預留兩個 120R 平衡電阻跳線帽致能)
  - 通信速率：300bps ~ 2M bps
  - 傳輸模式：點對多(485 模式最多32個節點，16個節點以上建議加中繼器；422 模式最多256個節點，16個節點以上建議加中繼器)

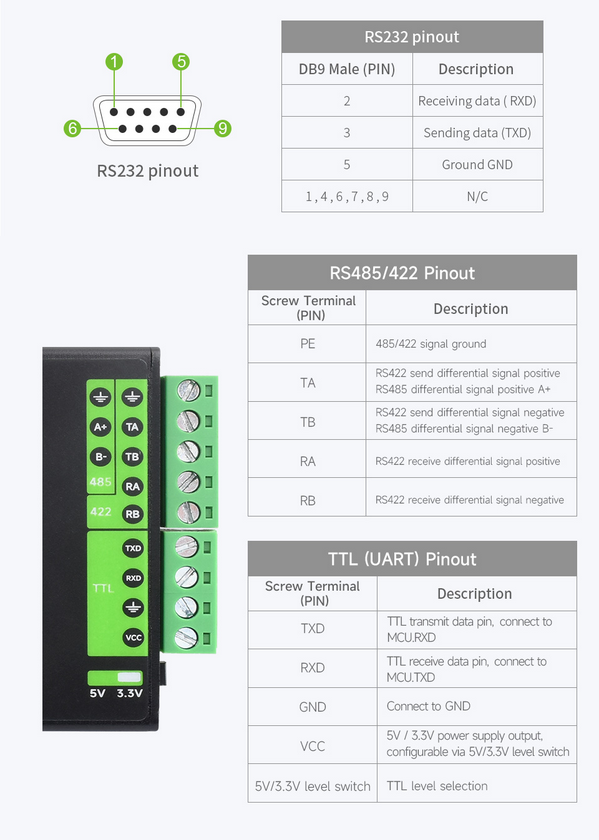

- RS232連接埠：
  - 連接埠形式：DB9 (公)
  - 連接埠保護：TVS 管保護，突波和靜電保護
  - 通信速率：300bps ~ 921600 bps
  - 傳輸模式：點對點
- TTL(UART)連接埠：
  - 工作電壓：3.3V或5V
  - 連接埠形式：接線端子
  - 連接埠針腳：TXD、RXD、GND、5V/3.3V
  - 連接埠保護：提供鉗位保護二極管，防過壓負壓，抗衝擊干擾
  - 傳輸模式：點對點
  - 通信速率：300bps ~ 2M bps
- 指示燈：
  - PWR：電源指示燈，連接 USB ，檢測到電壓時亮紅燈
  - TXD：發送指示燈，發送出資料時亮綠燈
  - RXD：接收指示燈，接收到資料時亮藍燈
- 使用環境：
  - 溫度範圍：-40℃ ~ 85℃
  - 濕度範圍：5%RH ~ 95%RH
- 作業系統：Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7

相關資料/使用說明：(點我)

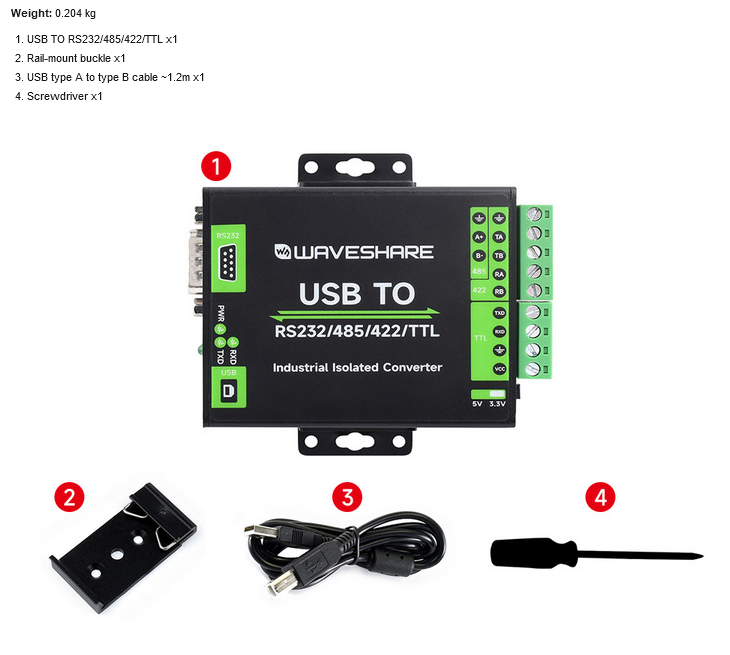

商品內容：

1. USB TO RS232/485/422/TTL × 1
2. 導軌卡扣 × 1
3. USB 連接線(公對公, 1.2M) × 1
4. 螺絲起子 × 1
