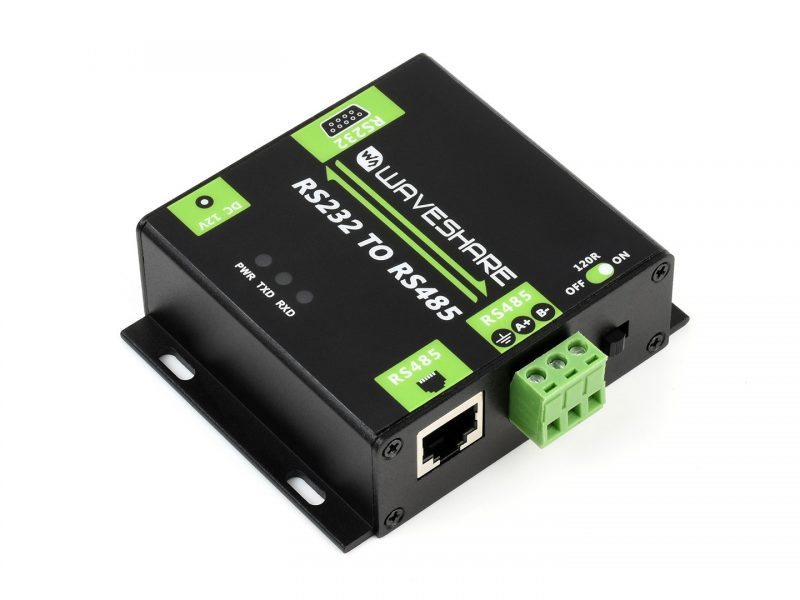

工業級 RS232 to RS485 轉換模組(磁耦隔離, DB9)

商品特點：

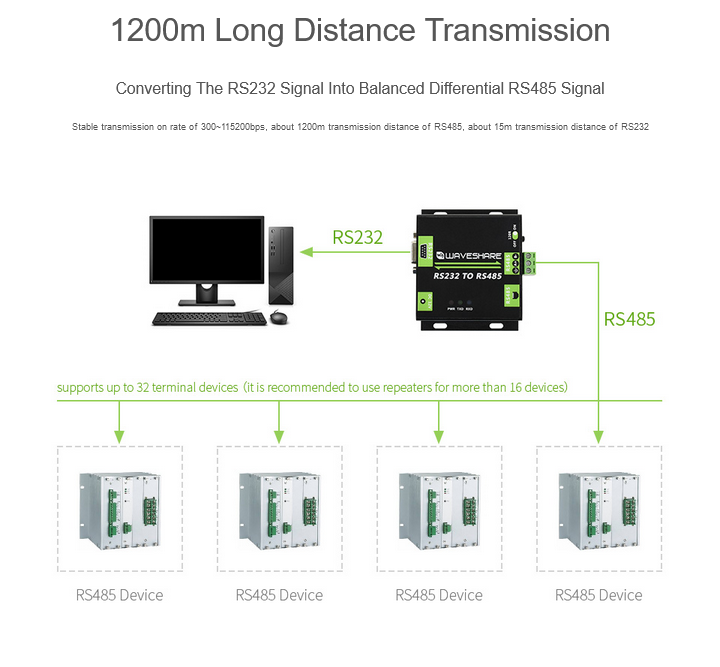

• • 相容 RS232/RS485 標準，可將 RS232 訊號轉換成平衡差分 RS485 訊號
  • 傳輸速率穩定，可靠速度為 300~115200bps，傳輸距離 RS485 約 1200 公尺，RS232 約 15 公尺
  • 內建一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
  • 內建一體式磁耦隔離，可進行訊號隔離，可靠性高、抗干擾强、功耗低
  • 內建 TVS(瞬態電壓抑制管)，可有效抑制電路中的突波電壓和瞬態尖峰電壓，防雷擊靜電
  • 內建自恢復保險絲和保護二極管，可確保電流和電壓穩定輸出，防過流過壓，提高抗衝擊能力
  • 內建 RS485 輸出終端 120R 電阻，可開關切換致能，方便操作
  • 內建 DC-005 供電介面，可接 6V~36V DC 寬電壓輸入，方便不同場合使用
  • 內建 3 個 LED 指示燈，方便查看電源和訊號收發狀態

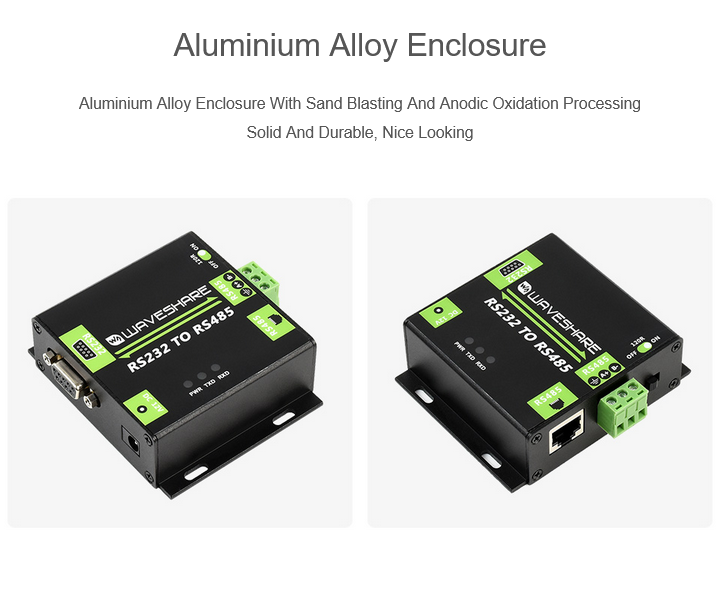

  • 鋁合金外殼，表面使用氧化磨砂處理，牢固耐用，颜值與手感更好
  • RS485 端設有接線端子、RJ45 兩種不同介面，满足工業應用需求
  • 應用領域廣泛，可應用於主控機之間、主控機與單板或外接設備之間，構成點對點、點對
    多點遠程多級通訊網路，實現多機應答通訊

商品參數：

• • 商品類型：電磁隔離型 RS232 轉 RS485 異步雙向轉換器
  • 通訊速率：300~115200bps
  • 設備介面：相容 RS232/RS485 標準
  • RS232 介面：
    • 介面形式 DB9 公對母
    • 傳輸距離：約 15 公尺
    • 傳輸模式：點對點
  • RS485介面：
    • 介面形式：接線端子 + RJ45 網路埠
    • 方向控制：硬體自動判别和控制資料傳輸方向
    • 介面保護：提供 600W 防雷、防突波和 15KV 靜電保護
    • 終端電阻：120R，可透過開關切換致能
    • 傳輸距離：約 1200 公尺
    • 傳輸模式：點對多(最多 32 個節點，16 個節點以上建議加中繼器)
  • 指示燈：
    • PWR：電源指示燈，連接電源，檢測到電壓亮紅燈
    • TXD：發送指示燈，有資料從 RS232 介面發出時亮綠燈
    • RXD：接收指示燈，有資料從 RS232 介面發回時亮藍燈
  • 使用環境：
    • 溫度範圍：-15℃~70℃
    • 濕度範圍：5%RH~95%RH

相關資料/使用說明連結(點我)：

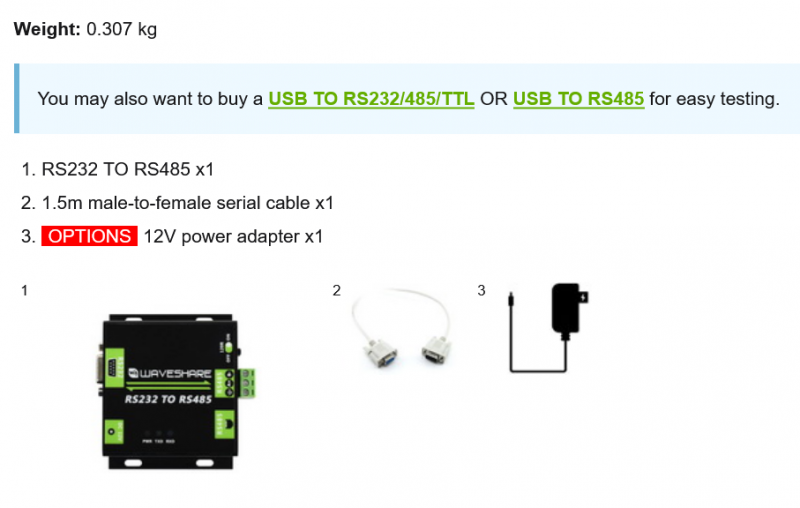

商品內容：

1. 1. RS232 TO RS485 × 1
   2. 公對母序列埠線(1.5M) × 1
   3. 12V 0.5A 美規電源 × 1

建議同時購買 USB TO RS232/485/TTL 或 USB TO RS485 方便測試
