描述

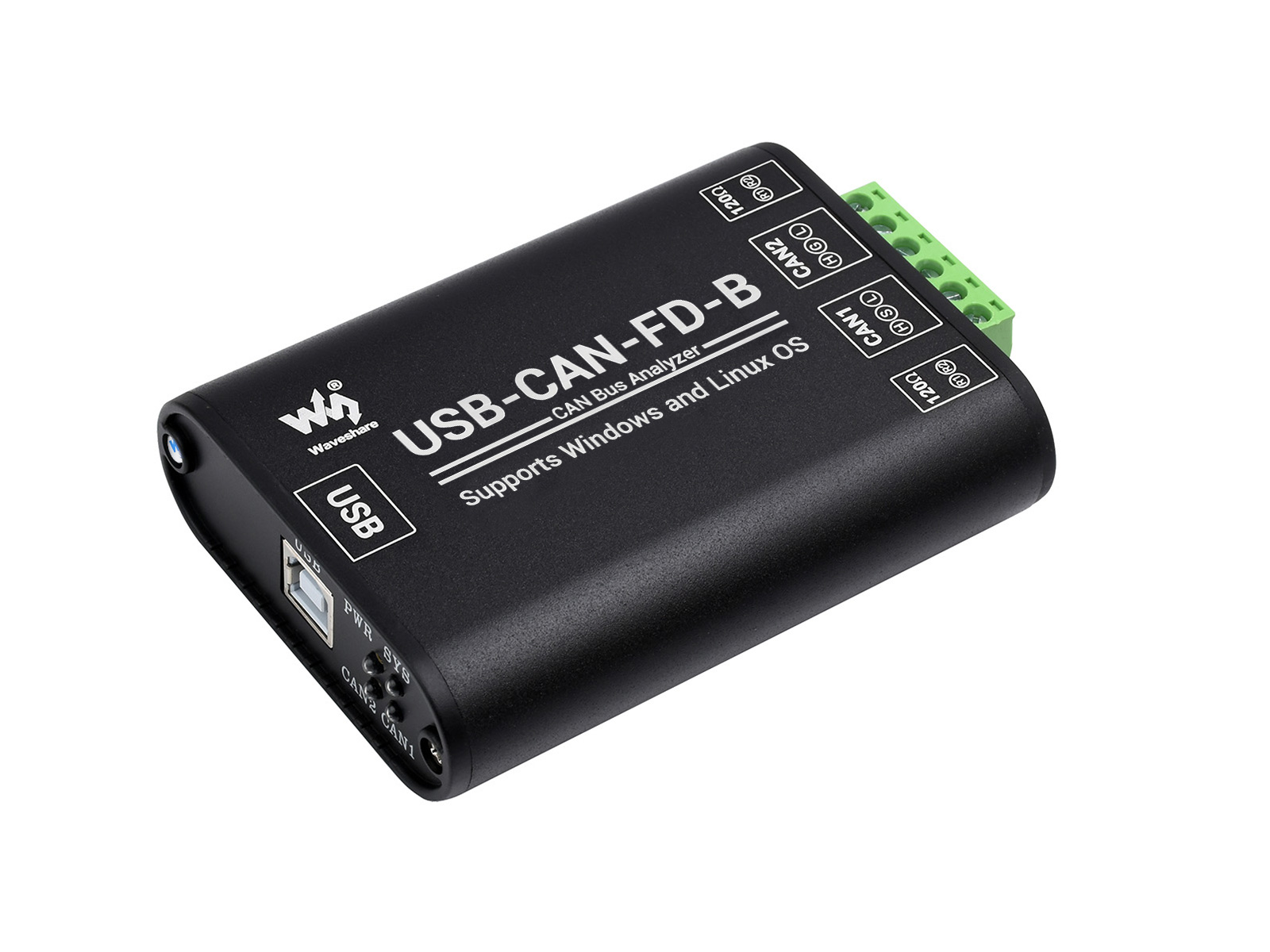

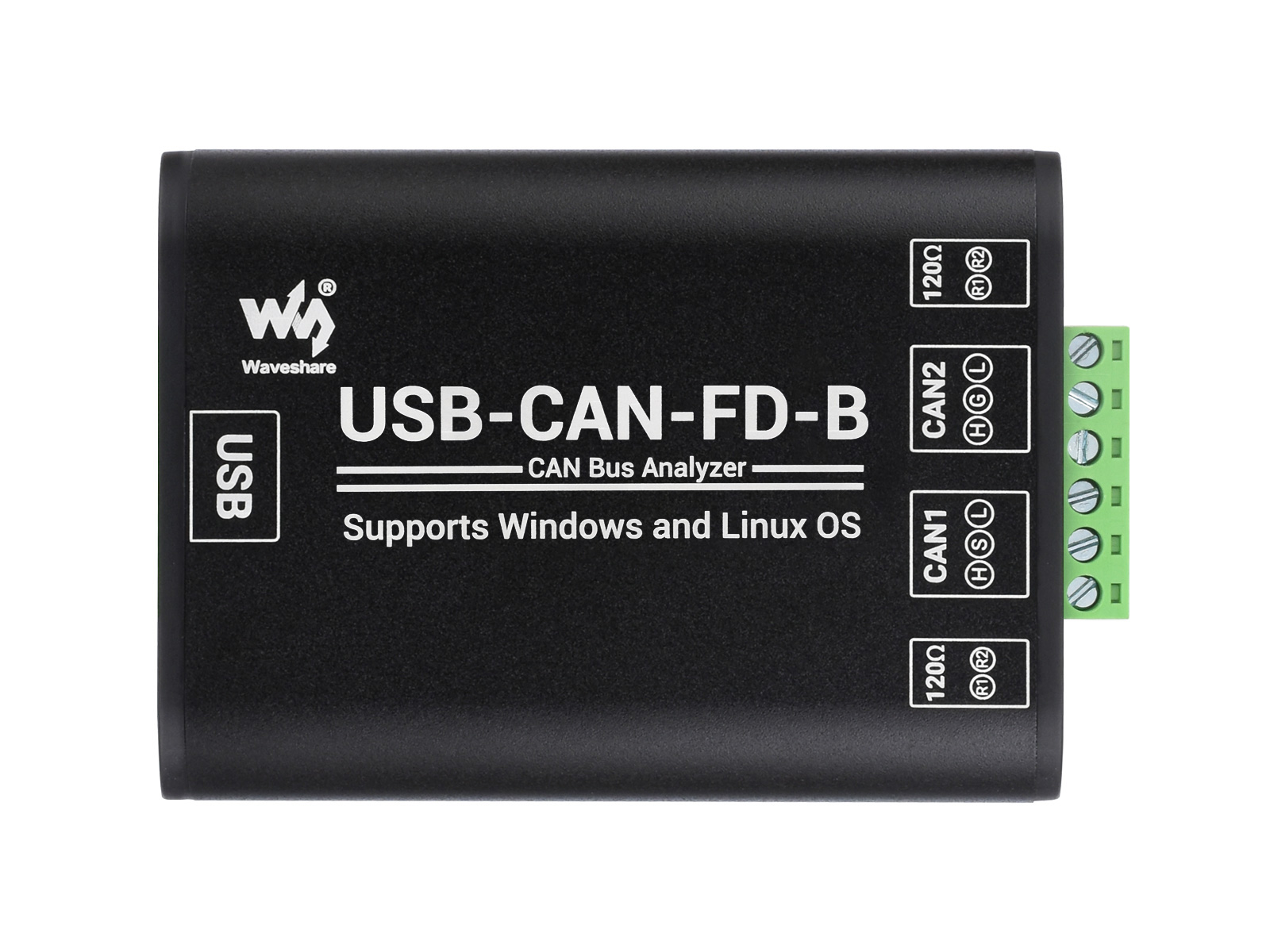

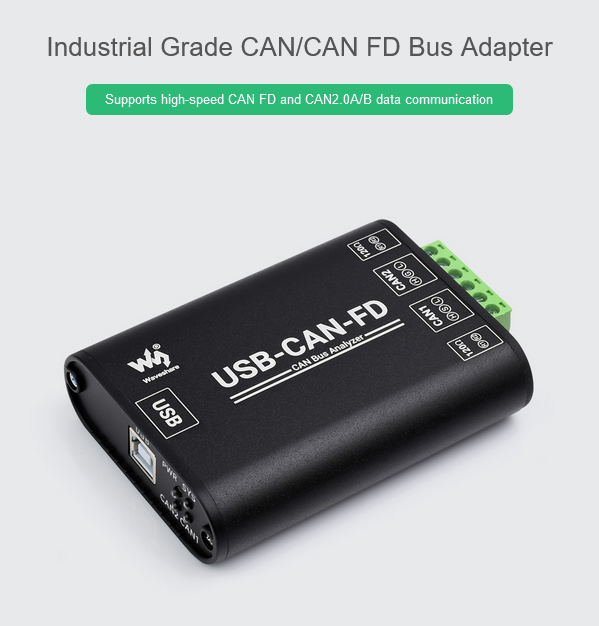

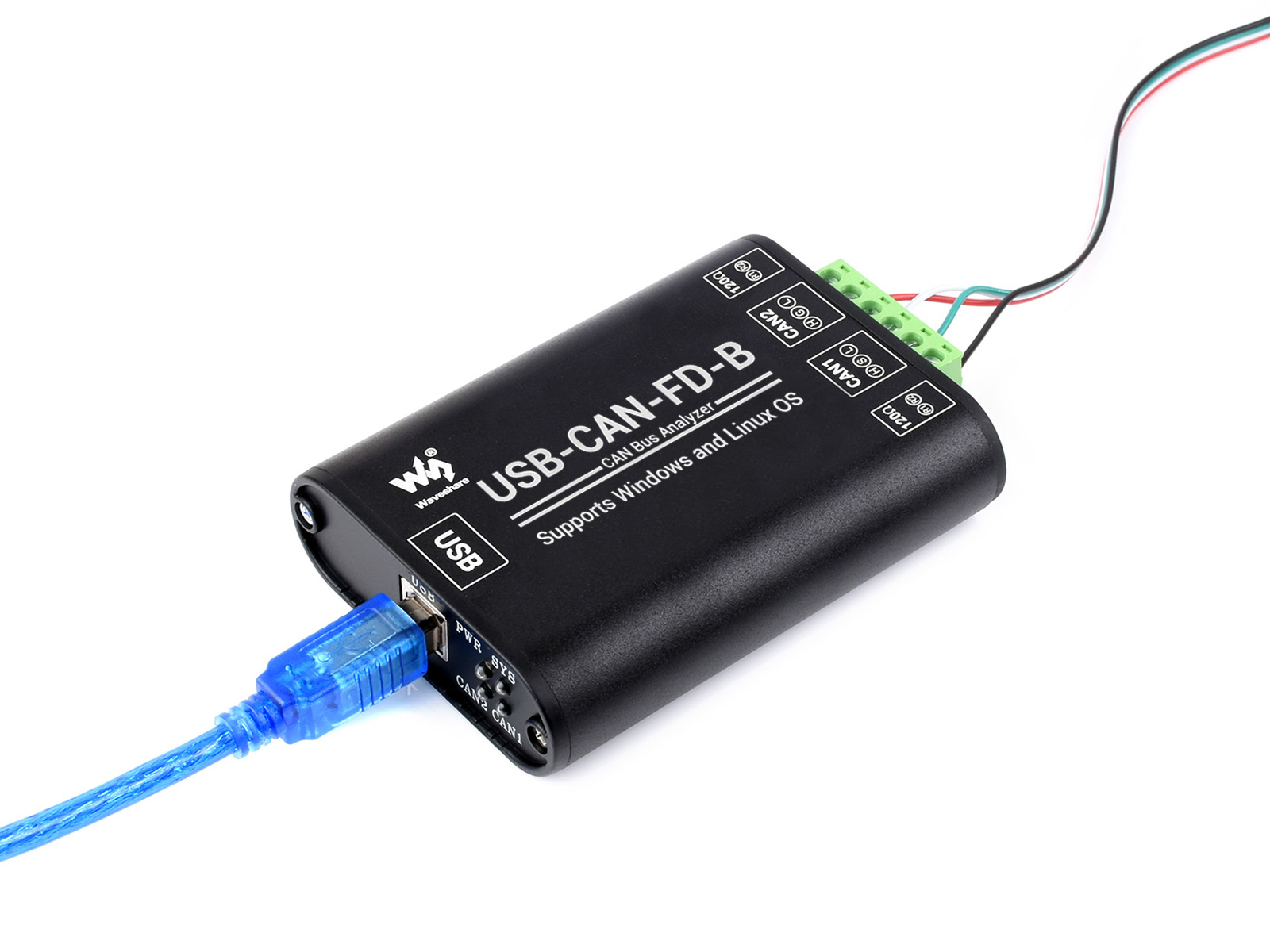

工業級 CAN/CAN FD 總線資料分析儀
商品特點：
-
- 同時支援高速 CAN FD 與 CAN2.0A/B 資料通訊

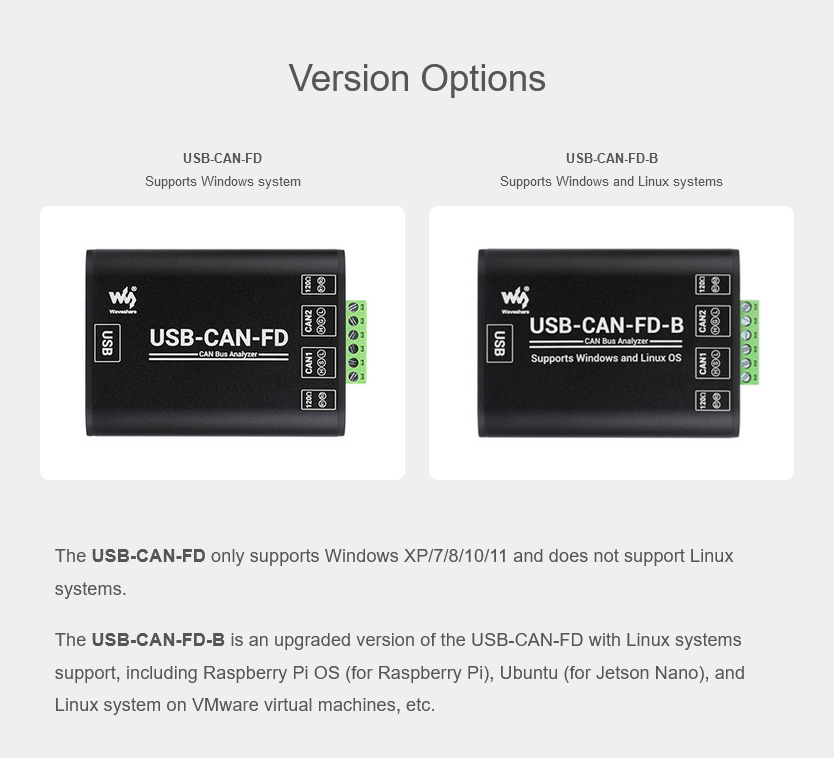

- USB-CAN-FD 支援 Windows XP/7/8/10/11 系統，不支援 Linux 系統；

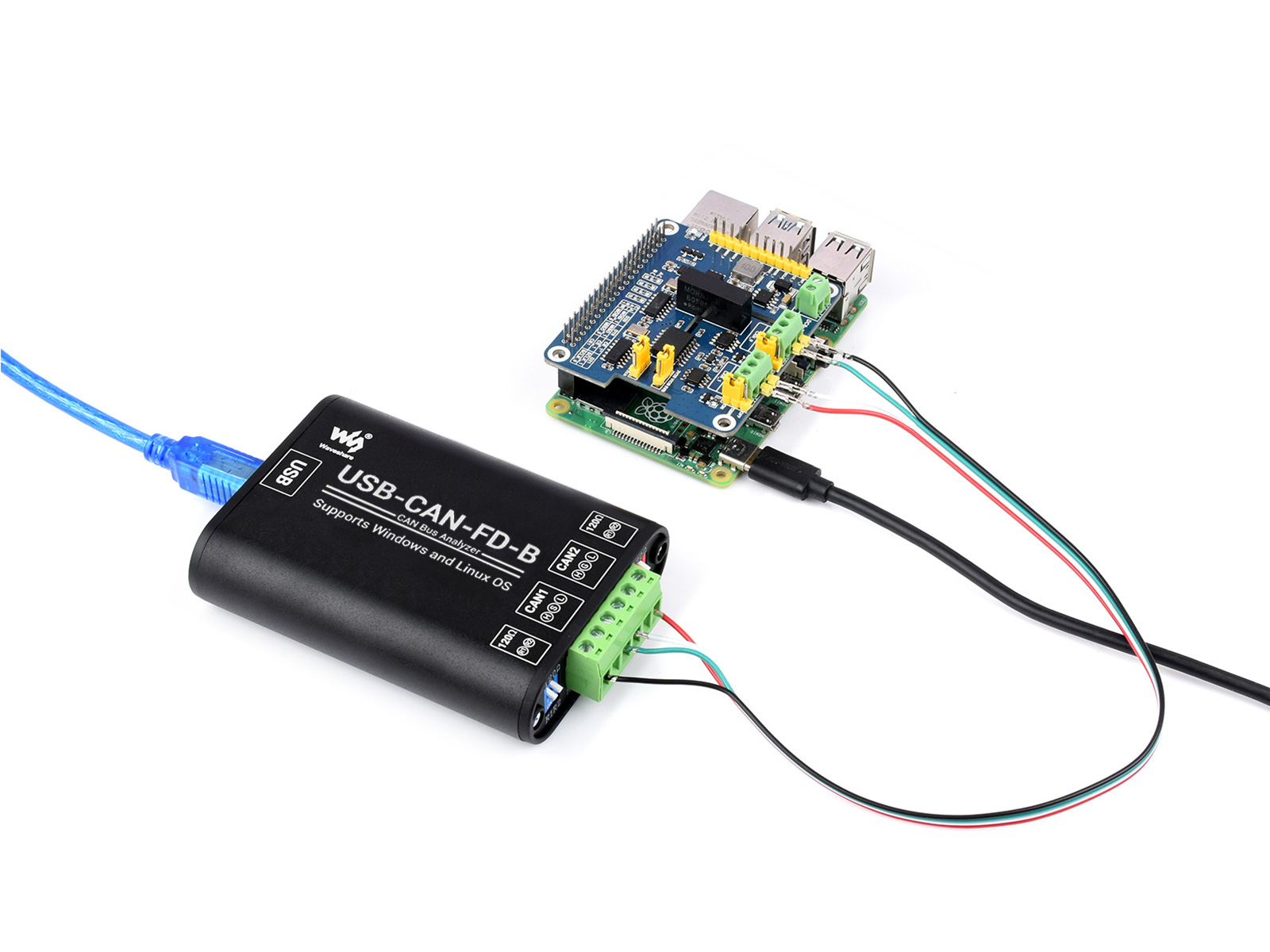

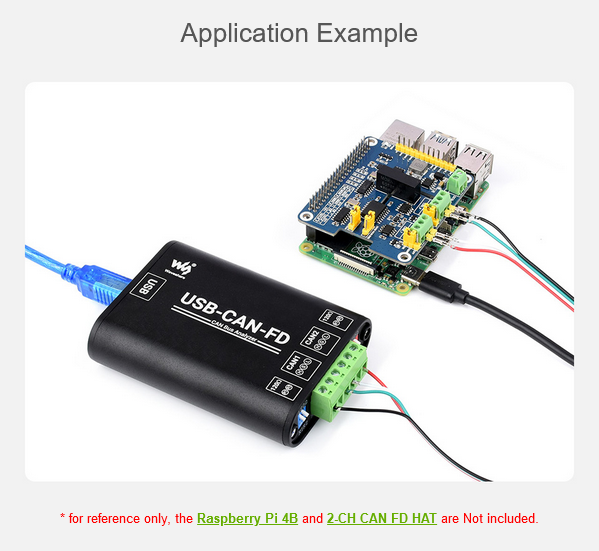

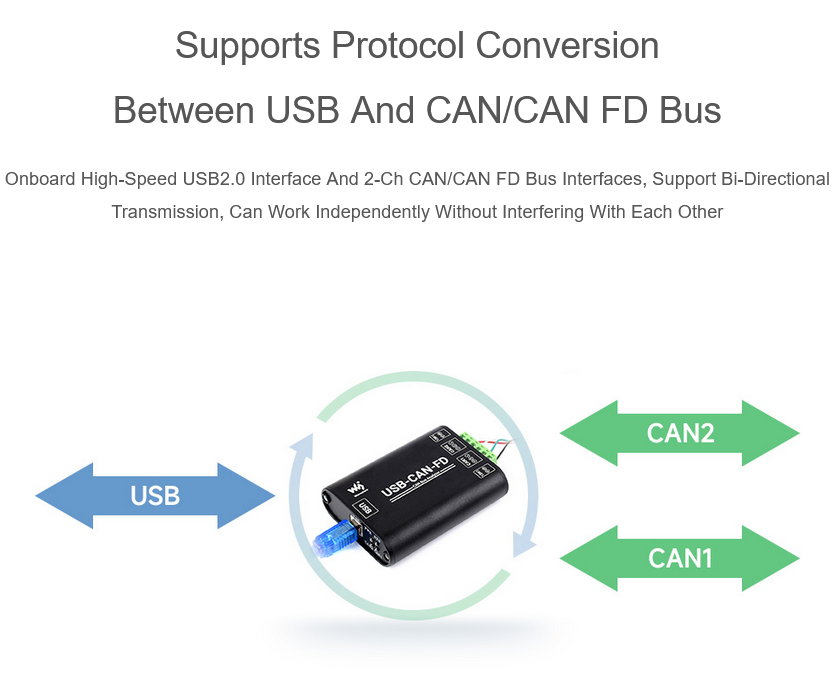

USB-CAN-FD-B 為 USB-CAN-FD 升級版，增加支援 Raspberry Pi OS (樹莓派)、Ubuntu (Jetson Nano) 和 VMware 虛擬機等 Linux 系統。 - 支援 USB 與 CAN/CAN FD 匯流的協議轉換：採用高速 USB2.0 介面，搭載兩路 CAN/CAN FD 總線介面，支援雙向傳輸，可同時獨立工作，互不影響

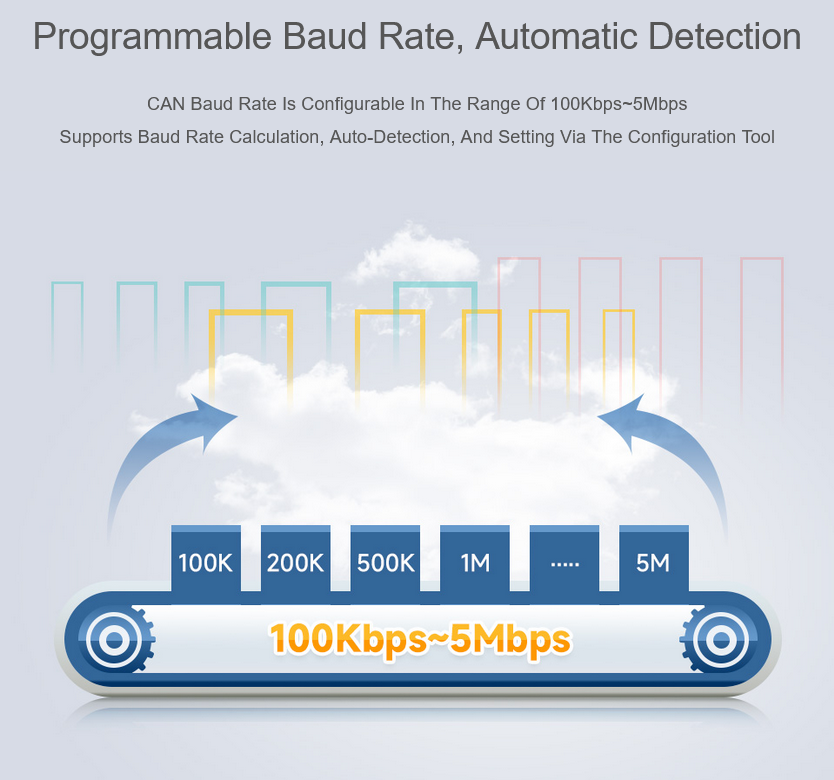

- CAN 通訊波特率可設定支援自動偵測波特率：CAN 通訊波特率，100Kbps~5Mbps 範圍可選，可透過設定工具進行波特率計算、自動偵測波特率、設定波特率
- 支援多種 CAN 協定的解碼和分析功能：支援 CAN2.0A 和 2.0B 底層 CAN 協定、ISO11898-1 以及 CAN FD 協定規範 V.1.0，支援標準幀和擴展幀
- 支援多種開發環境：提供各種主流開發平臺二次開發工程範例原始程式碼：C#、VC、Delphi、Qt、LabVIEW、Python / Python-can
- 高性能硬體方案：採用原裝進口主控晶片，32-bit MIPS M4K® Core，主頻高達 80MHz，高性能、穩定可靠
- 內建電氣隔離和多重保護電路：採用高速信號隔離器、DC-DC 雙電源隔離、USB、CAN1 和 CAN2 三端全隔離，通信安全穩定性更高

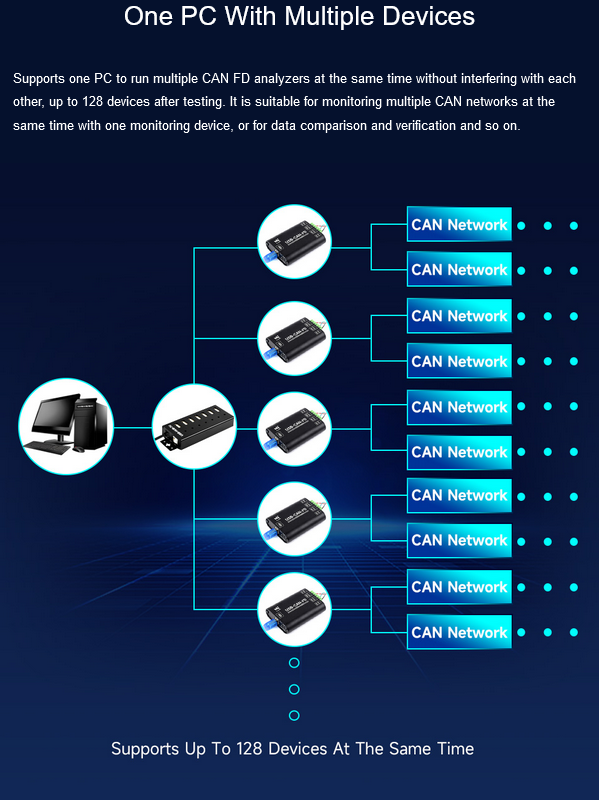

- 支援一機多設備：一台電腦可同時運行多個 CAN FD 分析儀，全部獨立運行互不干擾，經過測試至多可運行 128 台設備; 適用於一台監控設備需要同時監控多個 CAN 網路，或者可靠性要求資料對比較驗時等場合
商品參數：
| 商品 | 類型 | 工業級：USB 轉 CAN FD 介面轉換器、CAN/CAN FD 總線通訊介面卡、CAN/CAN FD 協議資料分析儀 | |
|---|---|---|---|
| USB 介面 | 工作電位 | 5V (透過 USB 埠直接供電，無須額外供電) | |
| 介面型式 | USB-B 型介面 | ||
| CAN/CAN FD 介面 | CAN/CAN FD 通道數 |
兩路：CAN1 和 CAN2 (相互獨立，互不影響，全隔離，隔離電壓 3000V DC) | |

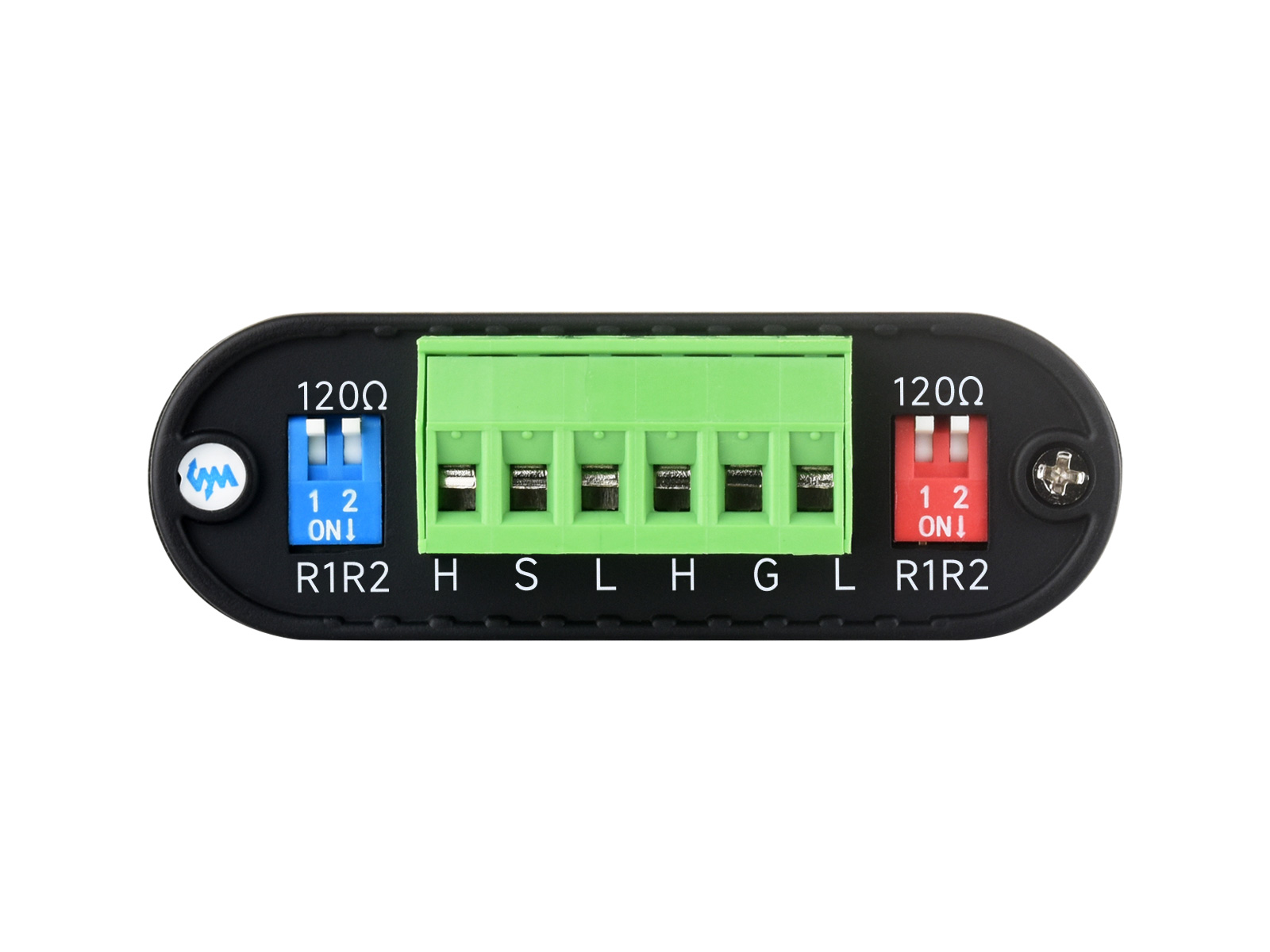

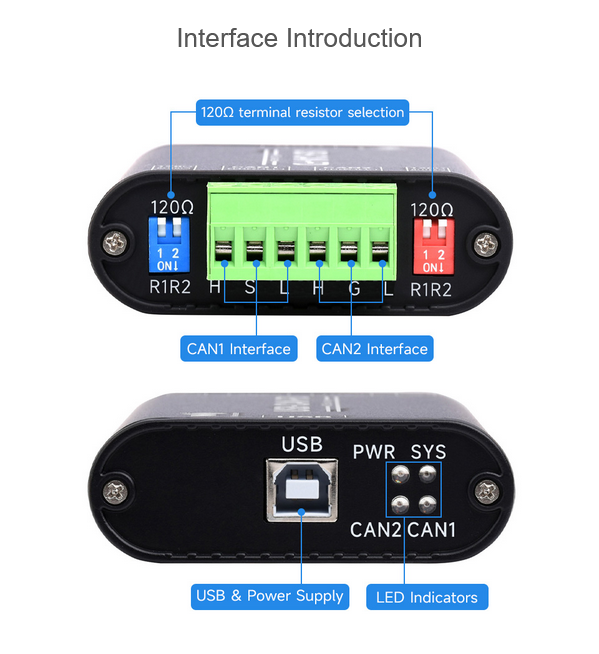

| 介面型式 | 端子介面 (KF2EDG-6P 間距 5.08mm) | ||
| 匹配電阻 | 每路 CAN/CAN FD 內建兩個 120Ω 終端電阻，可透過開關致能 | ||
| 通訊速率 | 100Kbps~5Mbps (可透過軟體設定) | ||
| 協議支援 | CAN2.0A 和 2.0B、ISO 11898-1 CAN FD 協議規範 V.1.0 協議 | ||
| 資料收發能力 | 每路 CAN/CAN FD 的接收可達到 20000 幀/秒，發送可達到 5000 幀/秒 | ||
| 資料收發緩衝區 | 每路 CAN/CAN FD 接收緩衝區為 1500 幀，發送緩衝區為 64 幀 (發送失敗時自動重發) | ||

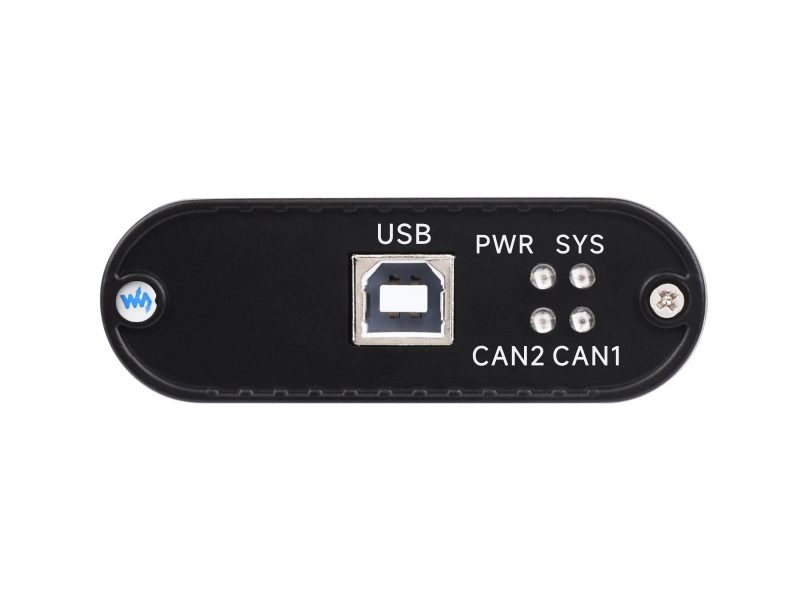

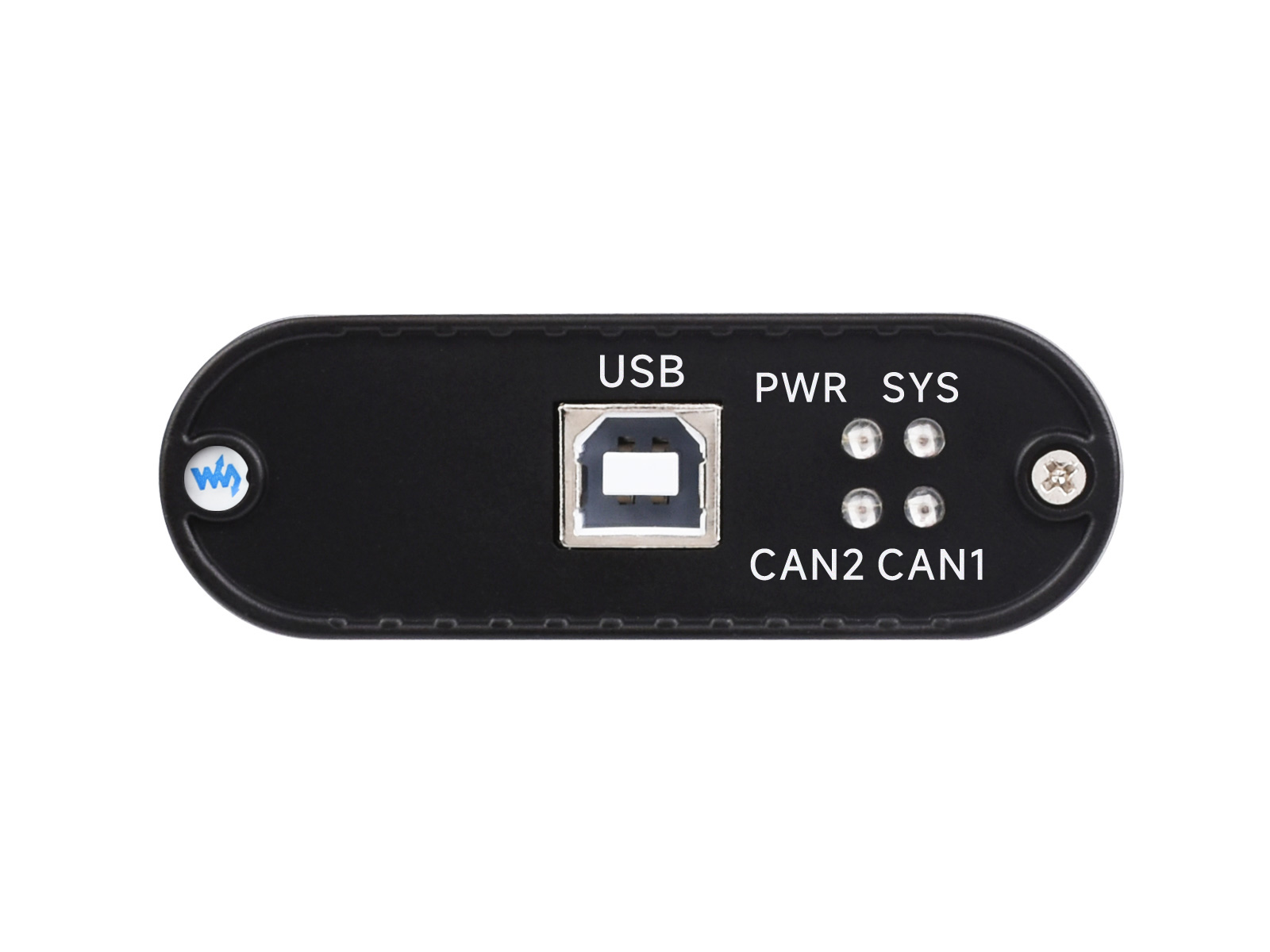

| 指示燈 | PWR | 電源指示燈 | |
| SYS | 系統狀態指示，正常情况為常滅狀態；總線出現錯誤時，常亮 | ||
| CAN1 | CAN1 通道指示燈 (收發資料時閃爍) | ||
| CAN2 | CAN2 通道指示燈 (收發資料時閃爍) | ||
| 支援系統 | Windows | Windows XP/7/8/10/11 (32 位元和 64 位元) | |
| Linux | Raspberry Pi OS (樹莓派)、 Ubuntu (Jetson Nano)、 VMware 虛擬機的 Linux 系統等 |
||
| 工作温度 | -40～85℃ | ||
| 外殼材質 | 鋁合金金屬機身 + 兩側 3D 阻燃絕緣擋板；這種外殼設計和材質組合，可以更有效地預防金屬尖端放電，提高商品安全係數及使用壽命 | ||

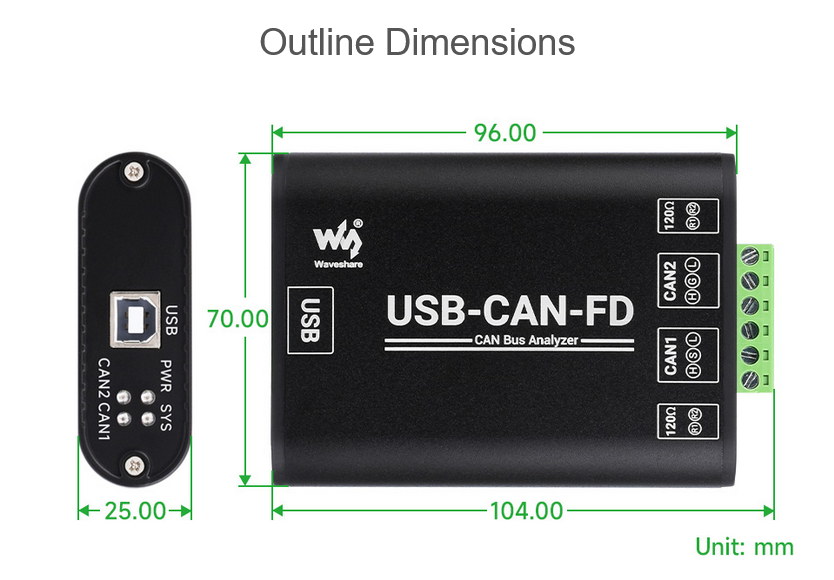

| 商品尺寸 | 104 × 70 × 25 (mm) | ||
相關資料/使用說明(點我)：

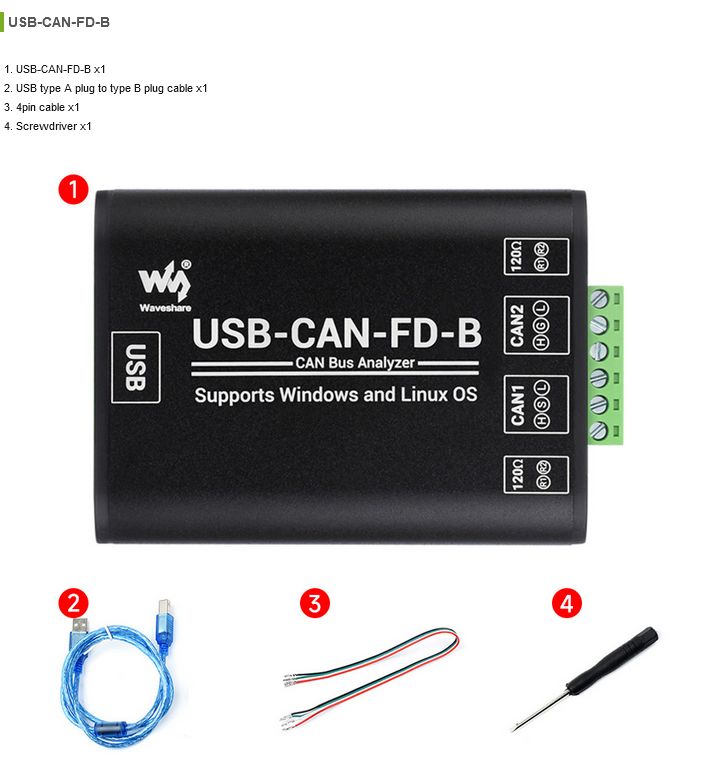

商品內容：
-
- USB-CAN-FD-B × 1
- USB-A to USB-B × 1
- 4PIN 連接線 × 1
- 螺絲起子 × 1
