樹莓派 RS485 擴充板(4埠, UART)

NT$ 2,680 (含稅)

You Save: NT$ 600 (18%)

適用樹莓派A+/B+/2B/3B/3B+/Pi Zero，及其他Linux作業系統

英國Pridopia公司設計製造

工廠直營，提供技術支援，保固3個月

售價含稅，隨貨附發票

歡迎來信選購或洽詢

5 件庫存

1 × 樹莓派 2 UART 擴充板(簡易版)
NT$ 938 (含稅)
1 × 樹莓派 1 UART 擴充板
NT$ 898 (含稅)
1 × 樹莓派 2 UART 擴充板
NT$ 998 (含稅)
貨號: Pi-4xUART-md-485-4 分類: , , , 標籤: , , , , , ,

描述

Print Friendly, PDF & Email

樹莓派 RS485 擴充板(4埠, UART)

商品規格

1. Provide extra 4 UART TTL output

4x UART TTL output TX, RX, GND, 3V3, CTS, RTS

2. 2 sets I2C signal output GND, 5V, SDA, SCL for extend extra UART HAT

3. TTL UART1 support ESP8266 WiFi module socket

4. Provide an individual 3.3V power for UART & output port

5. Provide HAT EEPROM for future driver program update.

Provide other Linux OS support (without HAT EEPROM )(option)

6. Extension port for RS232/RS485 module board

7. Raspberry Pi 3B & Pi Zero W still can use on board Bluetooth & WiFi

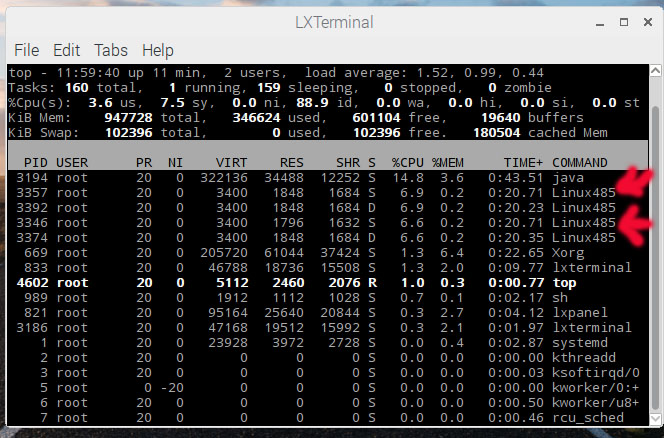

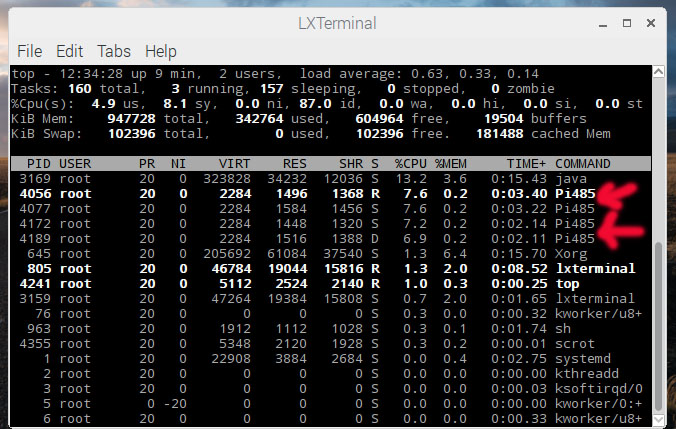

8. Provide Serial GUI Control Panel– Control up to 4 Serial Ports

9. Provide command line mode to activate serial ports through terminal/ssh.

相關文件

Software Pack

商品內容

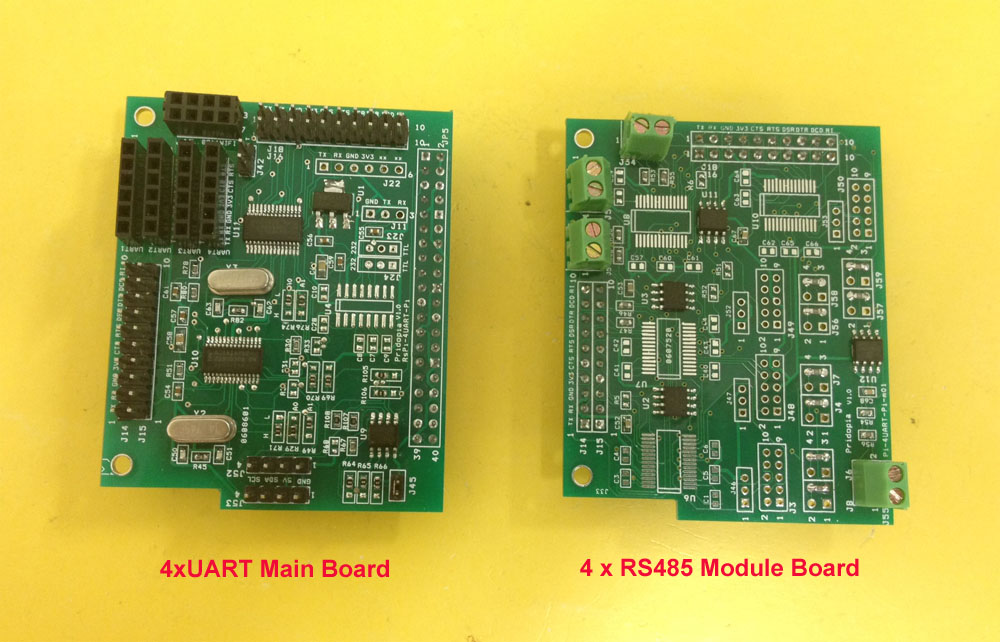

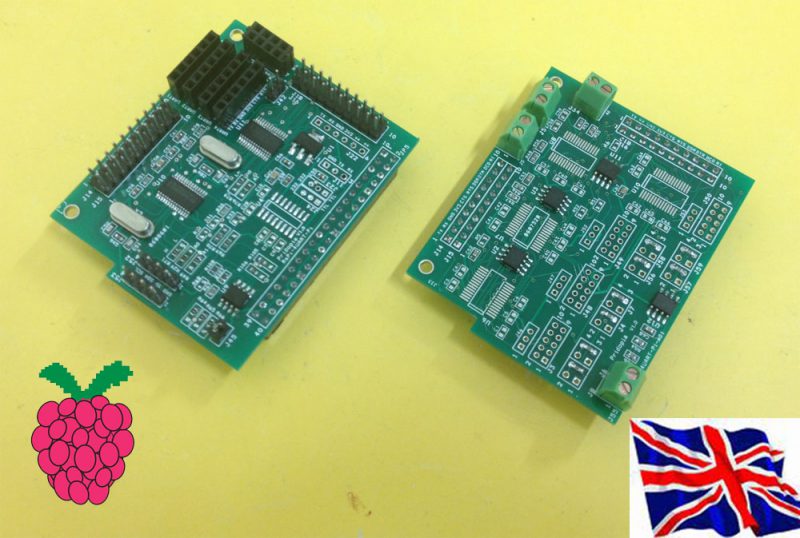

    • 1x Rs-Pi 4xUART-Ext Main Board

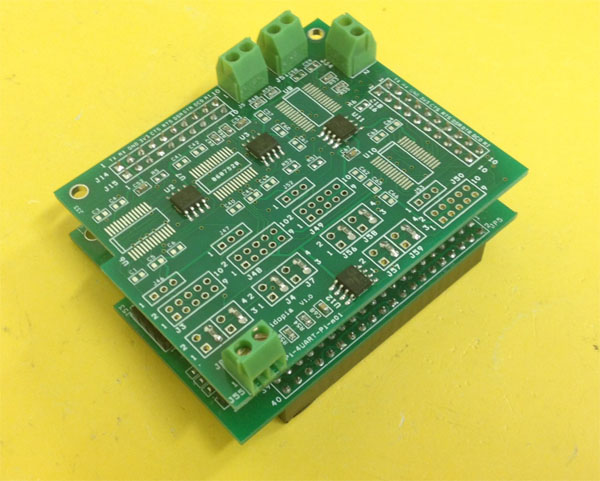

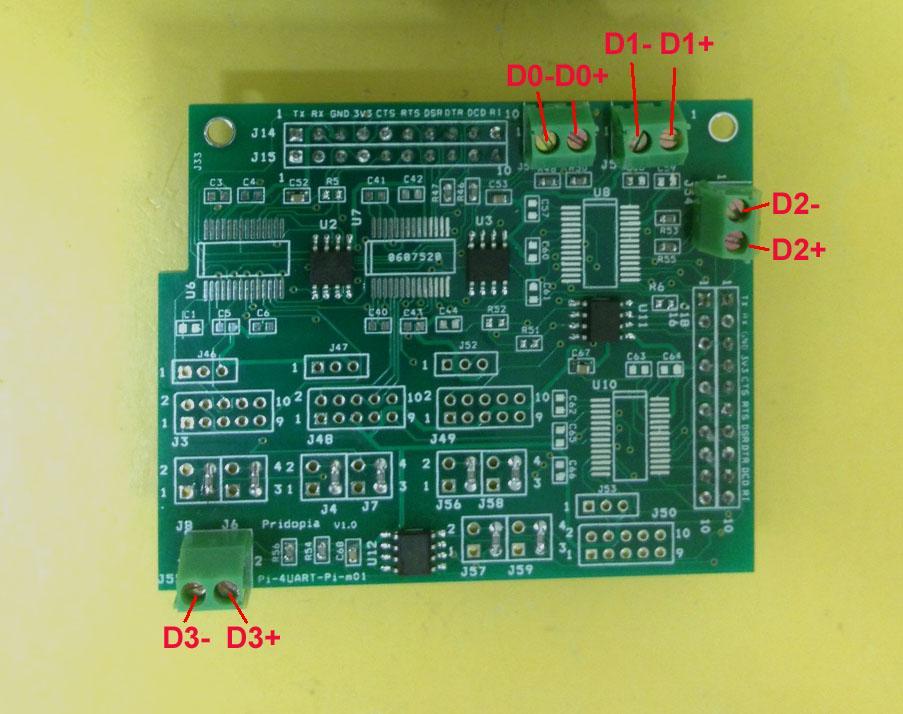

    • 1x RS485x4 extension board
    • 1x Manual
Print Friendly, PDF & Email
