樹莓派 RS232/485 擴充模組(2埠, 可切換, UART)

Name: 樹莓派 RS232/485 擴充模組(2埠, 可切換, UART)
SKU: Pi-2xUART-md-232-485-2
Price: 1880 TWD
Availability: OutOfStock

You Save: NT$ 400 (18%)

適用樹莓派A+/B+/2B/3B/3B+/Pi Zero，及其他Linux作業系統

英國Pridopia公司設計製造

工廠直營，提供技術支援，保固3個月

售價含稅，隨貨附發票

歡迎來信選購或洽詢

a. 2x RS232

NT$ 1,880 (含稅)

已售完

b. 2x RS485

NT$ 1,880 (含稅)

已售完

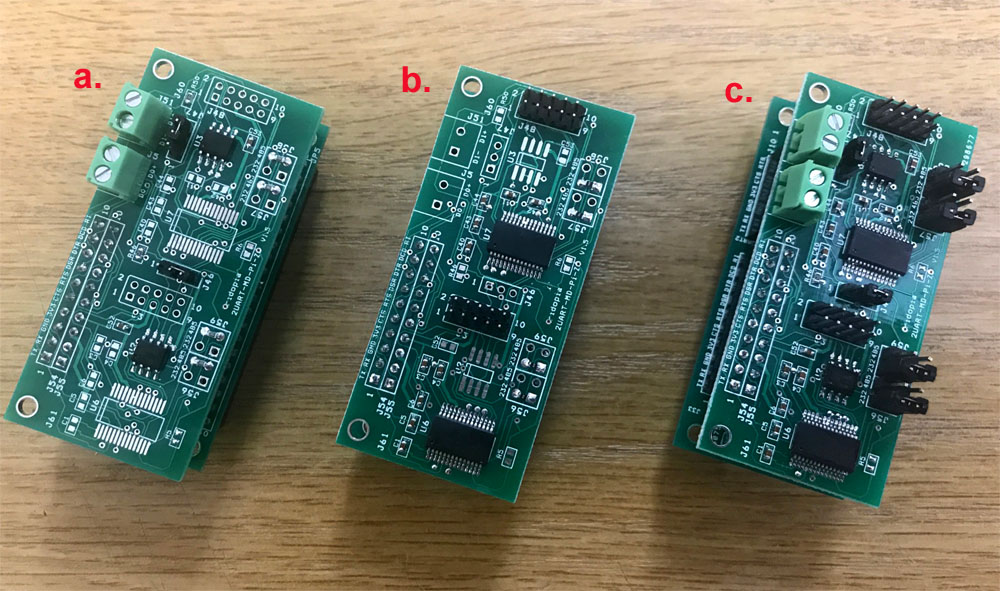

c. 2x RS232 / 2x RS485 / 1x RS232 & 1x RS485

NT$ 1,880 (含稅)

已售完

RS232/RS485	清除

已售完

樹莓派 RS232/485 擴充模組(2埠, 可切換, UART)

樹莓派 1 UART 擴充板

1 × 樹莓派 1 UART 擴充板

NT$ 898 (含稅)

樹莓派 RS485 擴充板(4埠, UART)

1 × 樹莓派 RS485 擴充板(4埠, UART)

5 件庫存

NT$ 2,680 (含稅)

樹莓派 2 UART 擴充板

1 × 樹莓派 2 UART 擴充板

NT$ 998 (含稅)

貨號: Pi-2xUART-md-232-485-2 分類: － I2C(內部整合電路), － RS232, － RS485, － UART, Z. *** 依通訊協定分類 *** 標籤: EEPROM, I2C, Raspberry Pi, rpi, rs232, rs485, uart, 樹莓派

描述

樹莓派 RS232/485 擴充板(2埠, 可切換, UART)

商品規格

1. Provide RS232 x2 / RS485 x2 / RS232 x1 & RS485 x1

2. Jumper setting RS232 / RS485 output

3. RS485 auto RTS control by software

4. RS485 D+ D- 120 ohm resister select

5. Provide an individual 3.3V power for UART Board

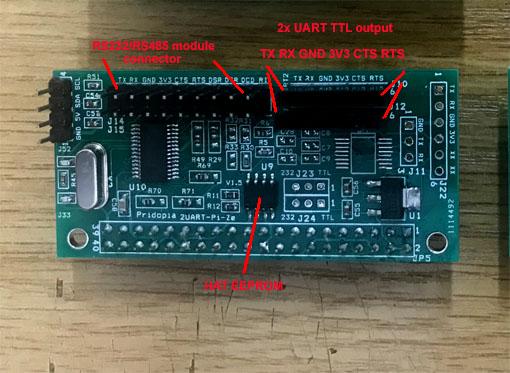

5. Provide HAT EEPROM for future driver program update.

6. Raspberry Pi 3B & Pi Zero W still can use on board Bluetooth & WiFi

7. Provide Serial GUI Control Panel– Control up to 4 Serial Ports

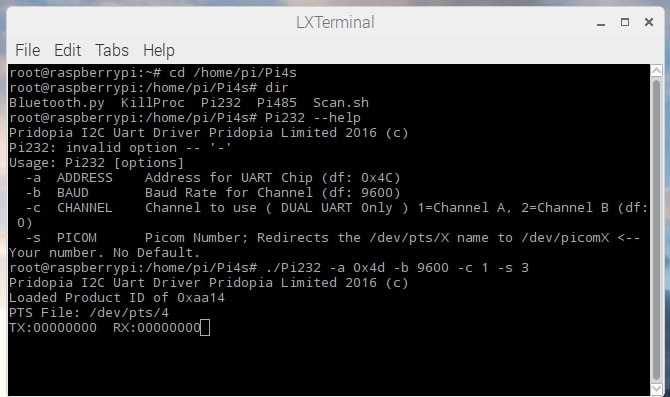

8. Provide command line mode to activate serial ports through terminal/ssh.

商品內容

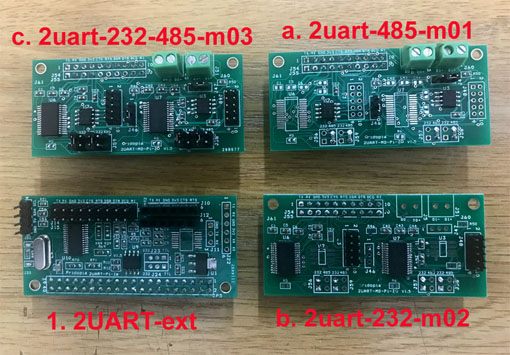

1x 2xUART Main board
1x 2xRS232 / 2xRS485 / 1xRS232 & 1xRS485 module board
1x Manual

PK項	UART TO ETH	RS485 TO ETH	RS232/485 TO ETH	2-CH UART TO ETH
SKU	12161	15731	15729	20655
參考售價	CALL	818	1268	CALL
微控制器	Cortex-M0	Cortex-M0	Cortex-M4(主頻高達120MHz)	CH9121
乙太網路埠	RJ45(10/100Mbps自適應)
	協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client			TCP/UDP
	緩存：發送6Kbyte，接收4Kbyte		緩存：發送16Kbyte，接收16Kbyte	–
序列介面	UART	RS485	RS232+RS485(可同時工作)	UART
	波特率：600bps~460.8Kbps	波特率：600bps~230.4Kbps		300~921.6Kbps
	硬體流：不支援		硬體流：支援	硬體流：不支援
	資料位：5，6，7，8
	停止位：1，2
	校驗位：None，Even，Odd，Space，Mark
	緩存：接收800byte		緩存：發送2Kbyte，接收2Kbyte	–
	成幀機制：4字節打包時間，字節長度400		成幀機制：4字節打包時間，字節長度1460，可自定義	–
特色功能	自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件			KeepAlive 機制，網路韌體升級
特色功能	–	–	Modbus網關、Websocket(網頁轉序列)	–
工作模式	TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client			TCP Server、TCP Client、UDP Server、UDP Client
支援Client數	TCP Server下，可自定義連接的Client數(1~16)		TCP Server下，支援兩路Socket，每路可連接8個Client	TCP Server下，可自定義連接的Client數(1~8)
配置方式	內建網頁，上位機設定軟體，序列指令			上位機設定軟體，序列指令
介面保護	電源：防反接， ESD 保護，防突波
	網路埠：1.5KV電磁隔離保護
	–	RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻		–
	–	–	防雷保護，過流保護	–
供電電壓	3.3V/5V	5~7V	5~36V	3.3V/5V
工作電流	150mA@5V	110mA@5V	86.5mA@5V	140mA@5V
工作溫度	-25～75℃		-40～85℃
存儲溫度	-40～105℃			-55℃~125℃
產品尺寸	50.5 × 22.6 × 15mm	70 × 63.6 × 25mm	82.8 × 85.7 × 25mm	53 × 22mm

微雪電子 USB 轉多功能序列埠轉換器比較表

編號MYW-	商品圖/編號/型號	說明	序列轉換	參考售價
15817	USB TO RS232/485/TTL	USB 轉單通道序列採用 FT232RNL 方案工業級，隔離型可壁掛或桌面使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL	880
22547	USB TO RS232/485/TTL (B)	USB 轉單通道序列採用 CH343G 方案工業級，隔離型可壁掛或桌面使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL	CALL
23996	USB TO RS232/485/422/TTL	USB 轉單通道序列採用 FT232RNL 方案工業級，隔離型可壁掛或導軌使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 RS422 • USB 轉 TTL	768
25411	USB TO UART/I2C/SPI/JTAG	USB 轉雙通道序列採用 CH347T 方案工業級，非隔離型可壁掛或桌面使用	多功能序列轉換器： • USB 轉 2 路 TTL • USB 轉 1 路 TTL + 1 路 I2C + 1 路 SPI • USB 轉 1 路 TTL + 1 路 JTAG	558
21619	USB TO 4CH TTL	USB 轉四通道序列採用 CH344 方案工業級，非隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 TTL	CALL
25219	USB TO 4CH RS485	USB 轉四通道序列採用 CH344 方案工業級，非隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS485	568
26545	USB TO 4CH RS485 (B)	USB 轉四通道序列採用 CH344 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS485	638
26681	USB TO 4CH RS232/485	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或導軌使用	四序列轉換器： • USB 轉 4 路 RS232 • USB 轉 3 路 RS232 + 1 路 RS485 • USB 轉 2 路 RS232 + 2 路 RS485	988
26854	USB TO 4CH RS232	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS232	CALL
25970	USB TO 4CH RS485/422	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或導軌使用	四序列轉換器： • USB 轉 4 路 RS485 • USB 轉 3 路 RS485 + 1 路 RS422 • USB 轉 2 路 RS485 + 2 路 RS422	CALL
25790	USB TO 4CH Serial Converter	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 1 路 TTL + 3 路 RS485 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS232 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS422 • USB 轉 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422 • USB 轉 2 路 TTL + 2 路 RS485 • USB 轉 2 路 TTL + 1 路 RS485 + 1 路 RS422 • USB 轉 2 路 TTL + 1 路 RS422 + 1 路 RS232	CALL
28214	USB TO 8CH RS485	USB 轉八通道序列工業級，隔離型可壁掛或導軌使用	八序列轉換器： • USB 轉 8 路 RS485	CALL

商品型號	Modbus POE ETH Relay	Modbus POE ETH Relay (B)	Modbus POE ETH Relay 30CH	Modbus RTU Relay	Modbus RTU Relay (B)	Modbus RTU Relay (D)	Modbus RTU Relay 16CH	Modbus RTU Relay 32CH
SKU	24964	27876	27928	17497	25739	26517	24921	25140
參考售價	1368	1588	2368	1238	1238	1288	1588	2188
商品圖片
通訊参數
通訊介面	乙太網路埠 (支援 PoE)			RS485 介面
通訊波特率	–			4800，9600，19200，38400，57600，115200，128000，256000 (可設定)
預設通訊格式	–			9600，N，8，1
通訊協議	TCP/UDP/MQTT			RS485 協議
Modbus 協議	Modbus RTU 協議或 Modbus TCP 協議			Modbus RTU 協議
設備地址	不可設定，透過 IP 地址識別設備			1~255 (可設定，支援並聯多個)
IO 控制介面
輸出控制 (DO)	8 路繼電器		30 路繼電器	8 路繼電器			16 路繼電器	32 路繼電器
繼電器類型	一常開、一常關
繼電器連接負載	≤10A 250V AC 或 ≤10A 30V DC
輸入控制 (DI)	–	8 路輸入	–	–	–	8 路輸入	–	–
數位輸入範圍	–	5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦	–	–	–	5~36V，無源輸入/有源輸入 (NPN 型或 PNP 型)，內建雙向光耦	–	–
其他参數
供電方式	PoE 網路埠，DC 5.5*2.1 電源介面或接線端子			DC 5.5*2.1 電源介面或接線端子
供電範圍	7~36V 寬電壓			5V	7~36V 寬電壓		5V	7~36V 寬電壓
外形尺寸mm	145×90×40	175×90×40	300×110×60	145×90×40		175×90×40	200×110×60	300×110×60
安装方式	標準 DIN 35mm 導軌安裝或螺絲孔掛壁安裝

碼制類型	碼制名	Barcode Scanner Module (C)		Barcode Scanner Module
碼制類型	碼制名	可讀	預設可讀	可讀	預設可讀
2D	QR Code	V	V	V	V
	Micro QR	V
	DataMatrix	V	V
	PDF417	V	V	V
	Micro PDF417	V
	Aztec	V
1D	EAN-13	V	V	V
	EAN-8	V	V	V
	UPC-A	V	V	V
	UPC-E	V	V	V
	ISSN	V
	ISBN	V
	Codabar	V	V
	Code 128	V	V		V
	Code 93	V	V
	Code 39	V	V	V
	Code 11	V		V
	ITF-14	V
	ITF-6	V
	Interleaved 2 of 5	V		V
	Industrial 2 of 5	V
	Matrix 2 of 5	V		V
	CS Databar(RSS)	V		V
	MSI-Plessey	V		V

項次	Sense HAT (B)	Sense HAT (C)	樹莓派 Sense HAT	備註
陀螺儀	測量範圍：±250/500/1000/2000 dps 分辨率：16位	測量範圍：±16/32/64/128/256/512/1024/2048 dps 分辨率：16位	測量範圍：±245/500/2000 dps 分辨率：16位	C型角速度可選量程更多
加速度計	測量範圍：±2/4/8/16 g 分辨率：16位	測量範圍：±2/4/8/16 g 分辨率：16位	測量範圍：±2/4/8/16 g 分辨率：16位
磁力計	測量範圍：±49 gauss 分辨率：16位	測量範圍：±49.12 gauss 分辨率：16位	測量範圍：±4/8/12/16 gauss 分辨率：16位	C型磁力測量範圍更廣
氣壓計	測量範圍：260 ~ 1260 hPa 測量精度（常温下）： ±0.025hPa 測量速率：1 Hz – 75 Hz	測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz	測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz	B、C型大氣壓測量的精度更高，速率更快
溫溼度感測器	測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C	測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C	測量精度：±4.5% rH 測量範圍：20% ~ 80% rH 測量精度（温度）：±0.5°C 測量範圍（温度）：15 ~ 40°C	B、C型温溼度測量的精度更高，範圍更廣
其他	颜色識別感測器高精度12位元AD轉換晶片	颜色識別感測器高精度12位元AD轉換晶片	8×8 RGB LED矩陣五向摇桿	B、C型內建颜色識別感測器，支援AD連接更多感測器
