樹莓派 5G 通訊擴充模組(SIM8202G-M2, 相容 5G/4G/3G, GNSS定位)

NT$ 9,180 (含稅)

You Save: NT$ 360 (4%)

支援 5G 高速上網，無線通信，遠端視訊監控，撥打電話，發簡訊，全球衛星定位等功能

售價含稅，隨貨附發票

保固3個月

禁止出口至伊朗、朝鮮、古巴、蘇丹、敘利亞

預計10天可以出貨

1 × 最新版英國製樹莓派主機板 Raspberry Pi 4 Model B (2GB, V1.5)

13 件庫存

NT$ 1,858 (含稅)
1 × 最新版英國製樹莓派主機板 Raspberry Pi 4 Model B (4GB, V1.5版)

預計10天可以出貨

NT$ 2,180 (含稅)
1 × 最新版英國製樹莓派主機板 Raspberry Pi 4 Model B (8GB)

38 件庫存

NT$ 2,938 (含稅)
貨號: MYW-21708 分類: 標籤: , , , , , , , ,

描述

Print Friendly, PDF & Email

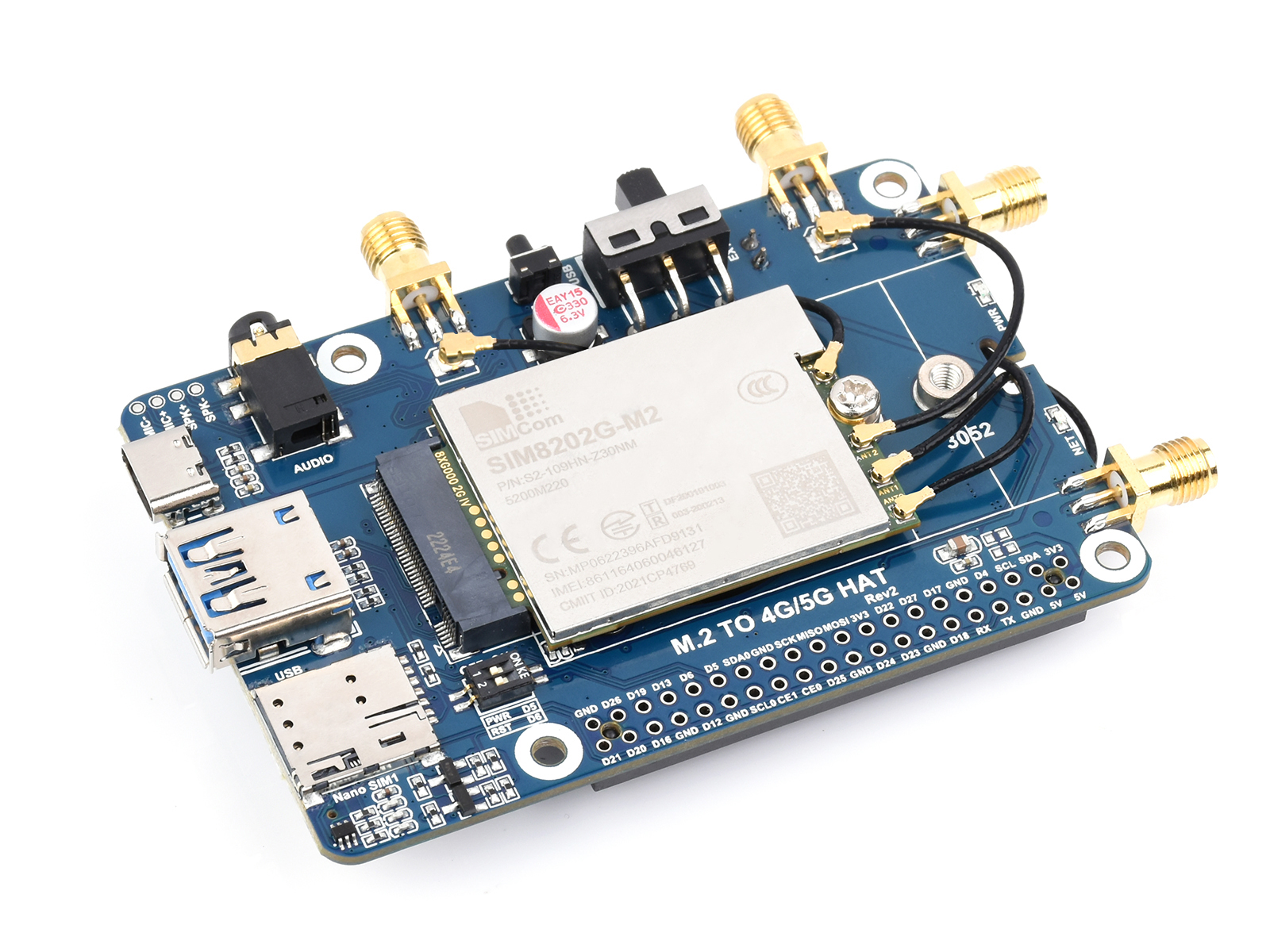

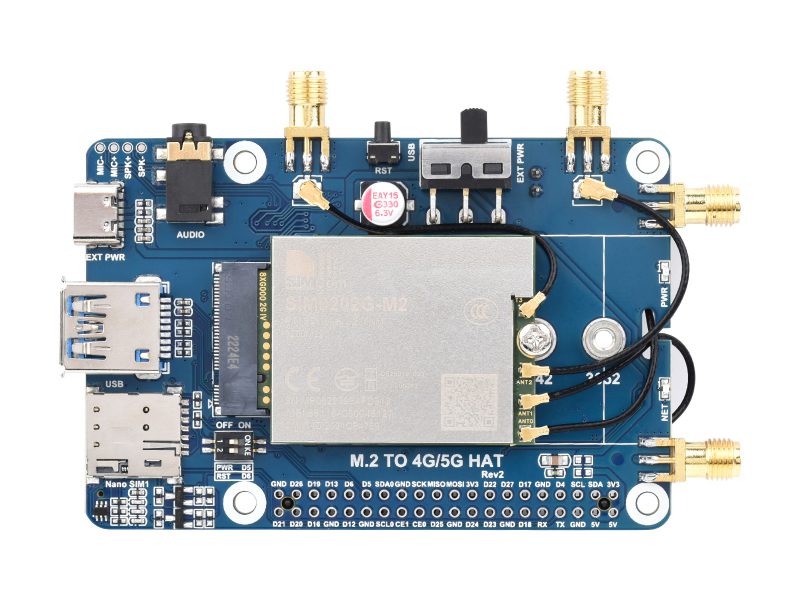

樹莓派 5G 通訊擴充模組(SIM8202G-M2, 相容 5G/4G/3G, GNSS定位)

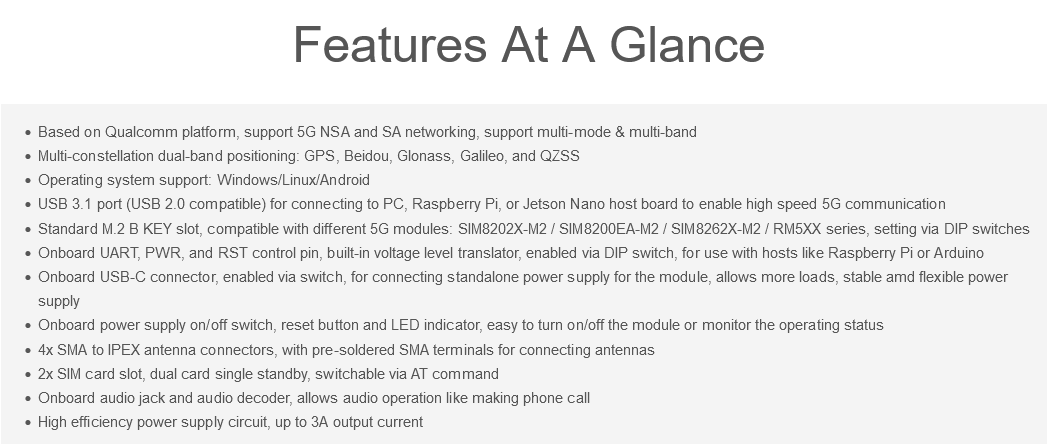

商品特性

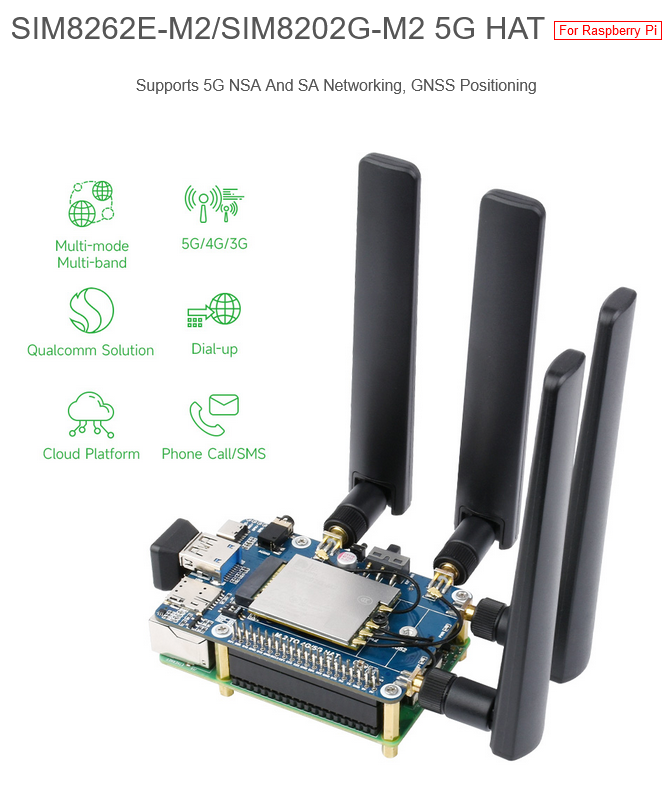

    • 針對高通平台，支援 5G NSA 和 SA 組網，支援多模多頻段

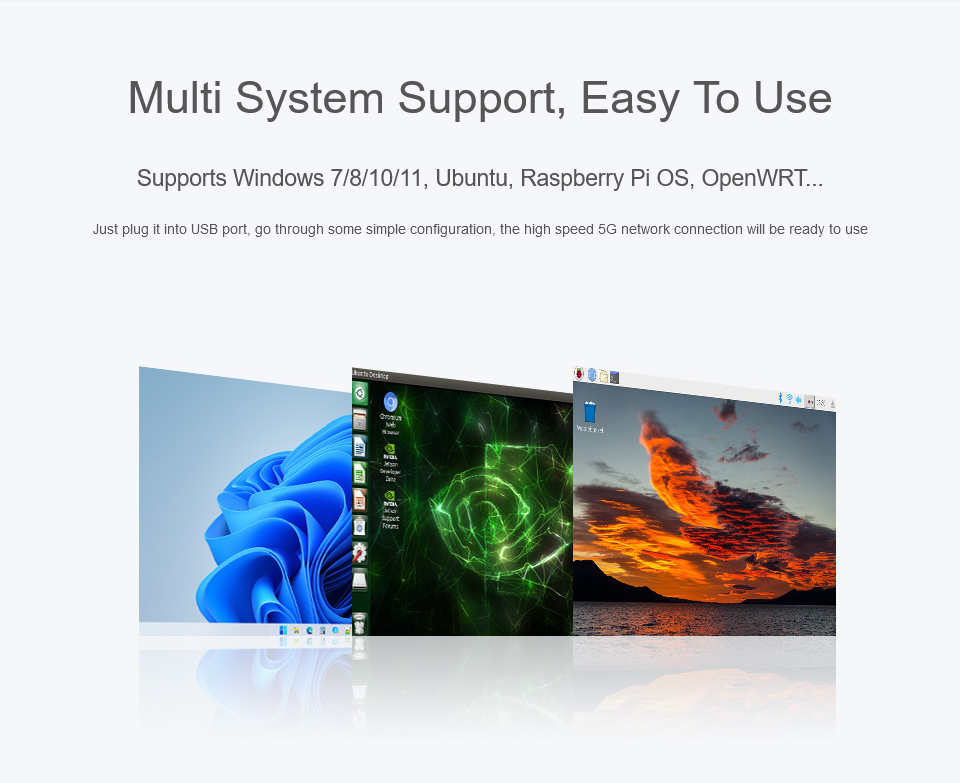

    • 支援 Windows / Linux / Android 等操作系統

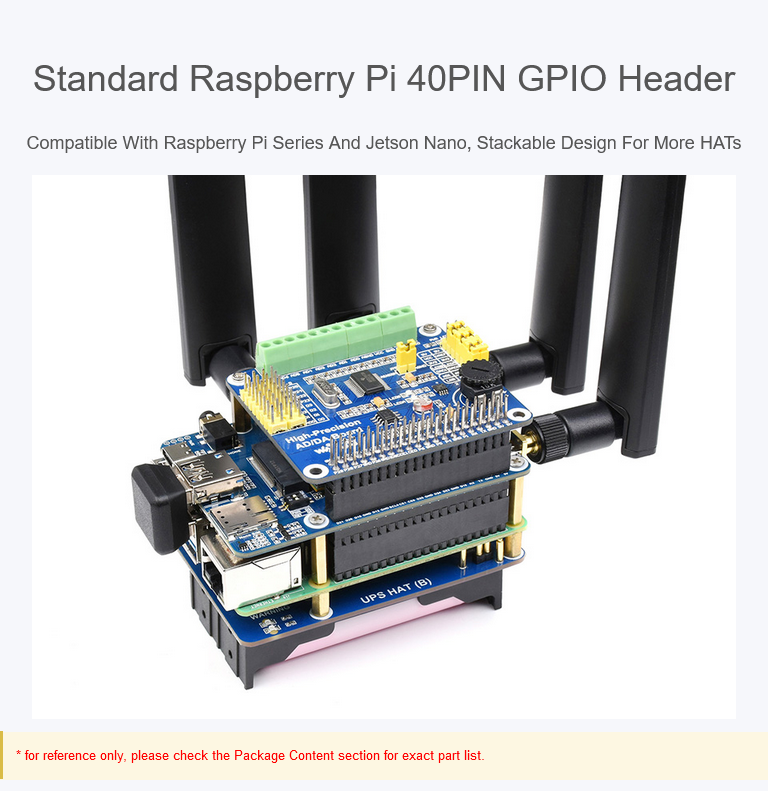

    • 配置 Raspberry Pi GPIO 插座，相容各式樹莓派主機板、Jetson Nano

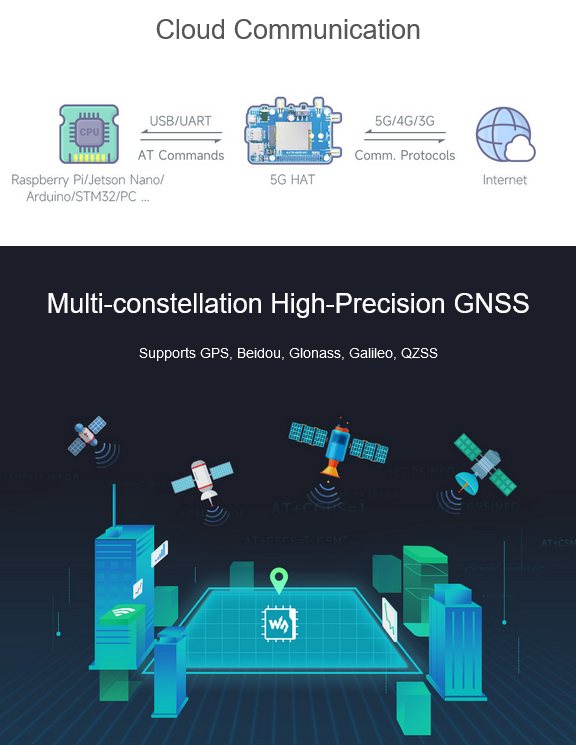

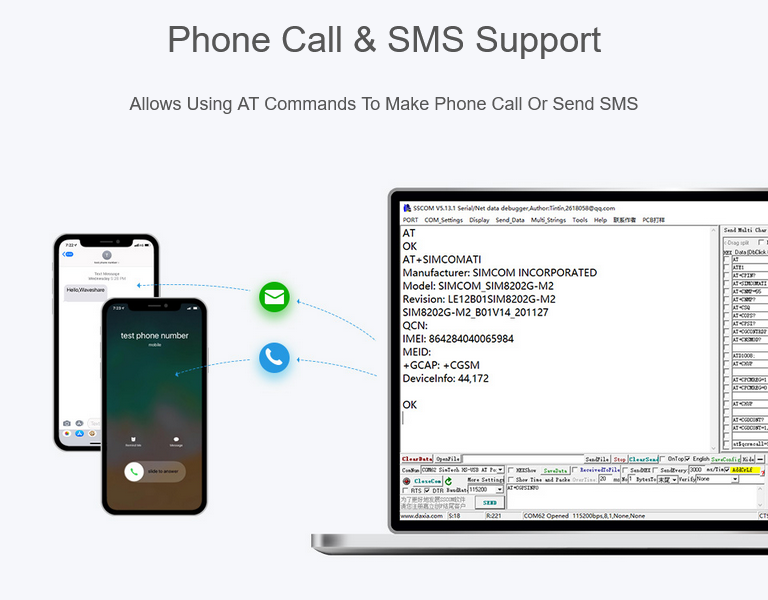

    • 支援撥號上網、電話、簡訊、郵件、TCP、UDP、DTMF、HTTP、FTP等功能
    • 支援 GPS、北斗、Glonass、伽利略和QZSS定位

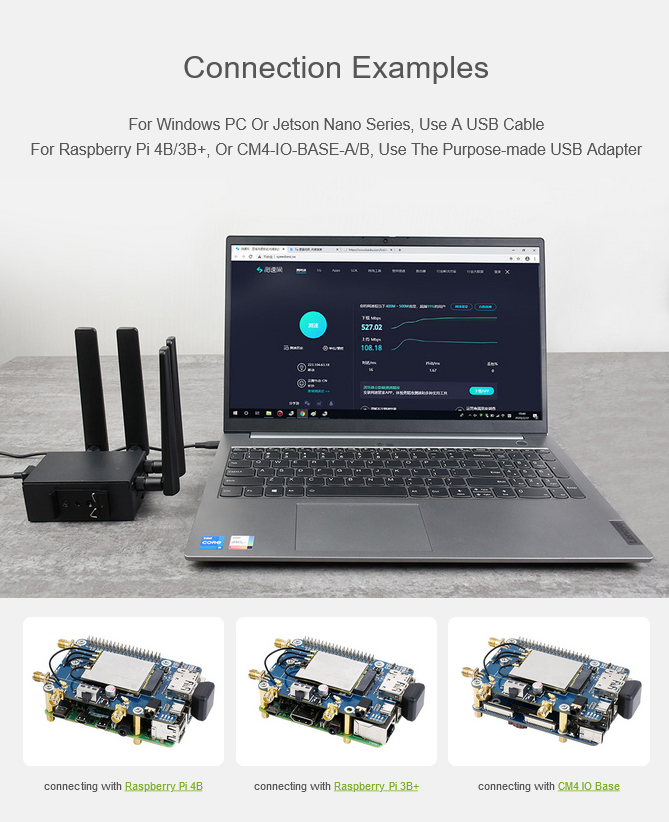

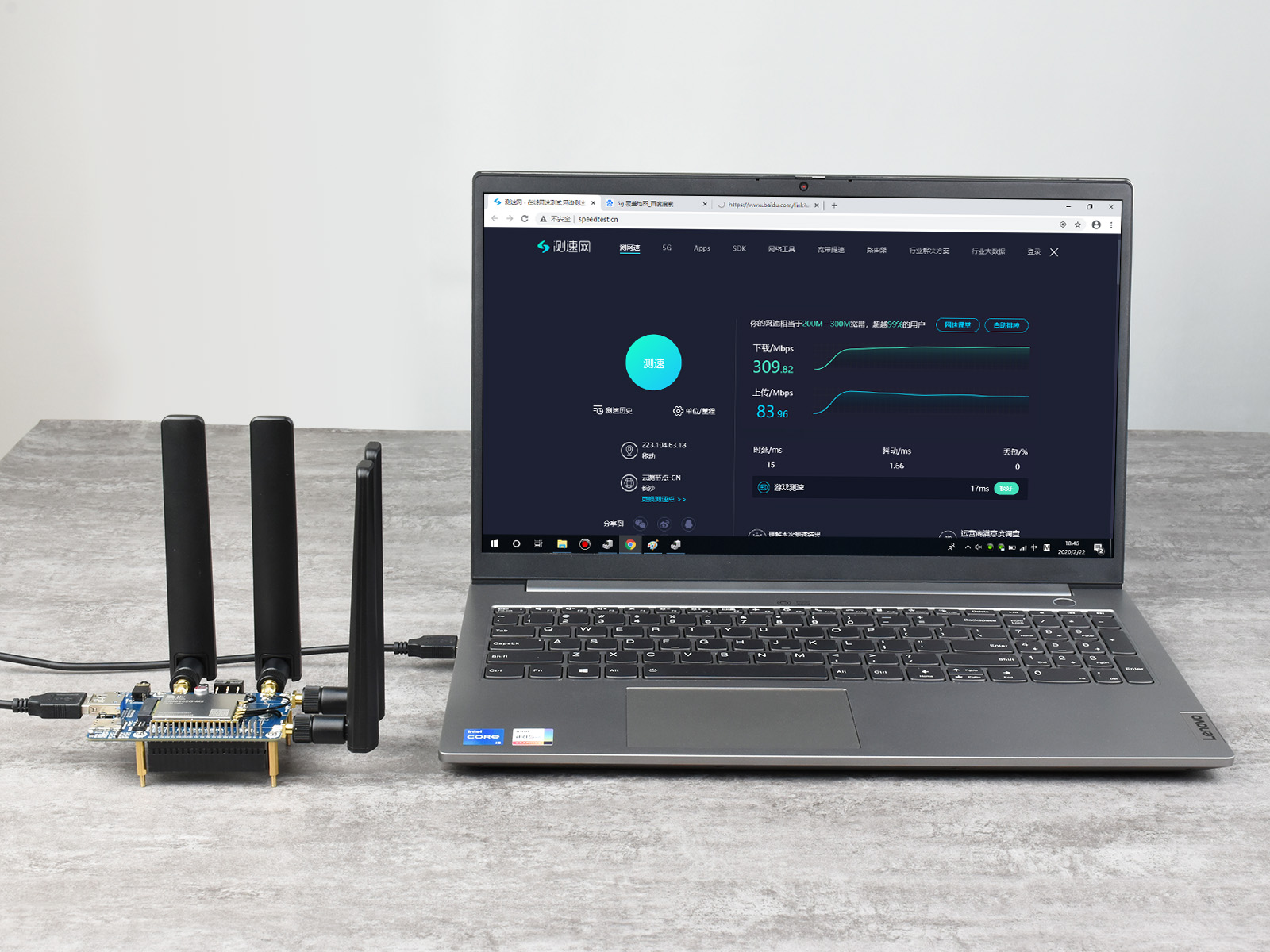

    • 內建 USB 3.1 介面，向下相容 USB2.0，可連接 電腦、樹莓派或 Jetson Nano 高速5G上網
    • 內建 M.2 B KEY 標準介面和針腳設定開關，相容選配 SIM8202X-M2 / SIM8200EA-M2 / SIM8262X-M2 / RM5XX 系列 5G 模組
    • 內建 UART、PWR 和 RST 控制針腳，電位轉換，支援撥號開關致能，相容 Raspberry Pi 或 Arduino 等主控
    • 內建 USB Type-C 介面，透過開關致能，可外加電源給模組單獨供電
    • 內建電源切換開關、重置按鍵和 LED 指示燈，可查看模組開關機及運行狀態
    • 內建 4 路 SMA 轉 IPEX 天線轉換介面，出廠預焊 SMA 端子
    • 內建兩路 SIM 卡槽，雙卡單待，可透過 AT 指令切換
    • 內建聲音連接孔和聲音解碼晶片，用於撥打電話等語音操作
    • 內建高效能電源電路，可輸出高達 3A 電流

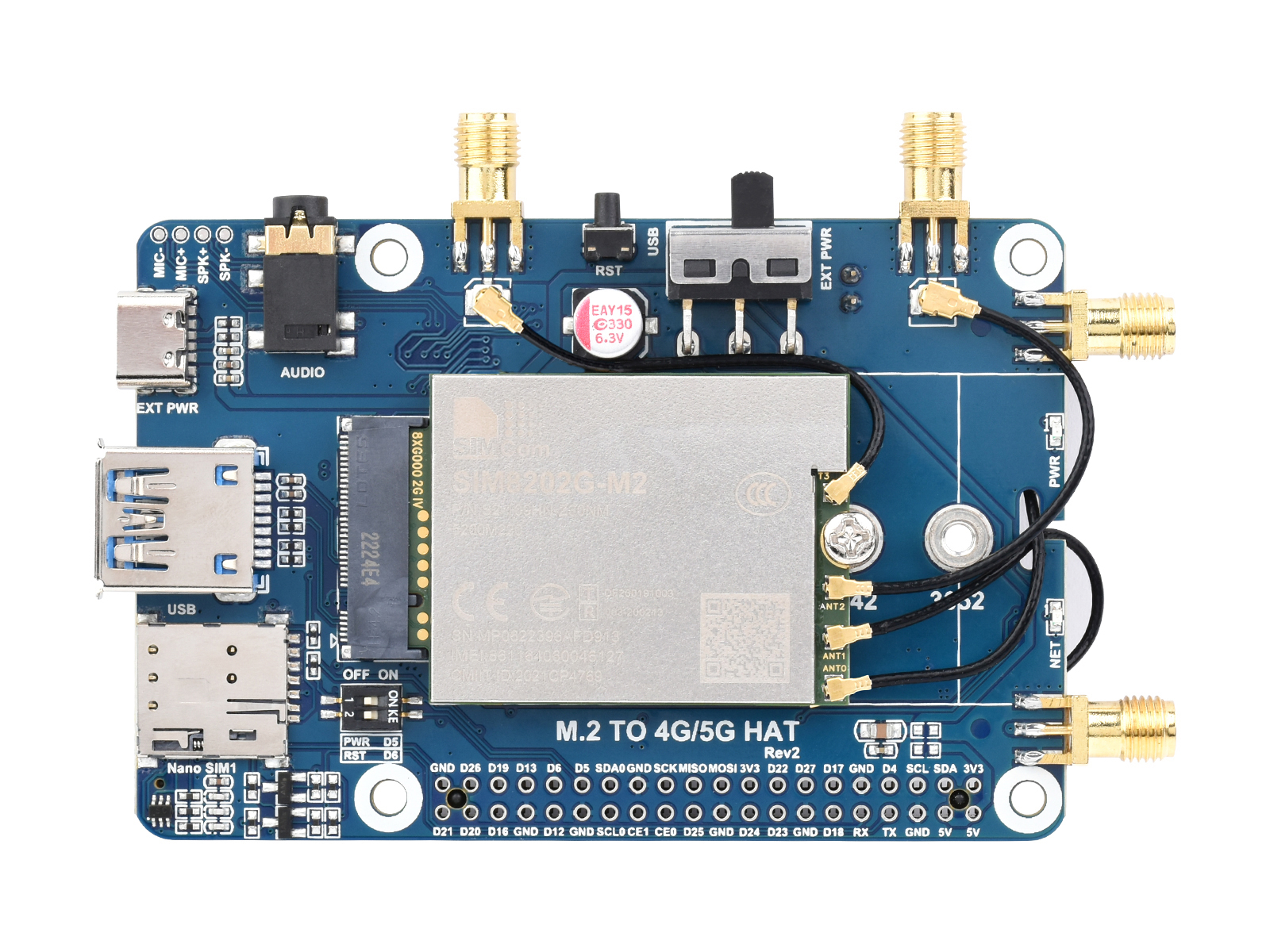

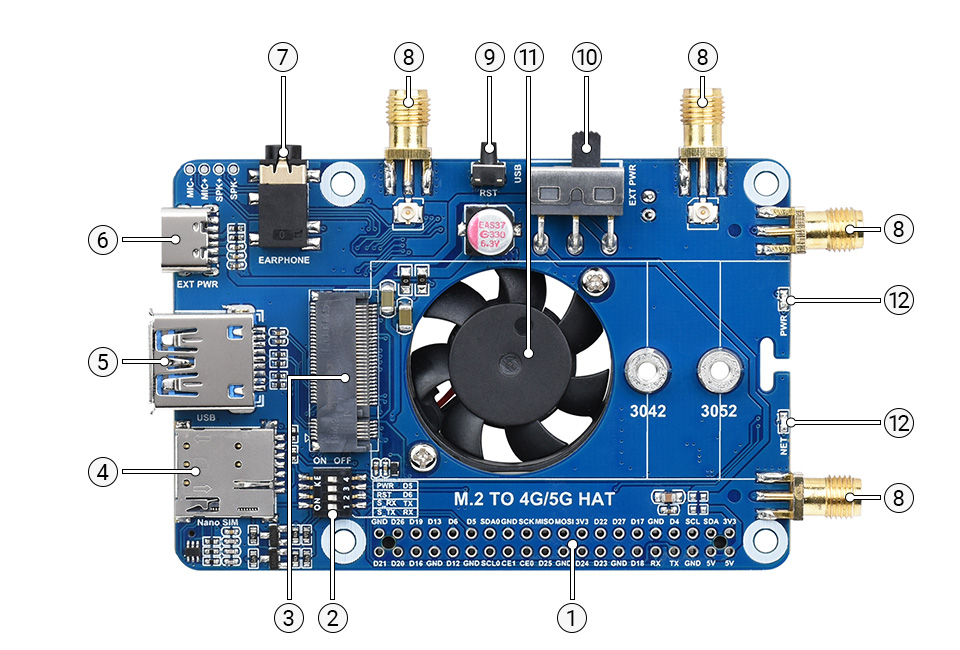

    • 模組配置簡介：(如資源配置圖)
        1. Raspberry Pi GPIO 介面：可連接樹莓派
        2. 撥號開關：啟動相對應腳位
        3. M.2 介面：可相容 RM500U-CN / RM500Q-CN / RM500Q-GL /RM50XQ-AE 等系列 5G 模組
        4. SIM卡插槽：內建兩個 SIM 卡插槽，雙卡單待
        5. USB 3.1 介面：向下相容 USB 2.0，可連接各類主板
        6. USB Type-C 介面： 5V 3A 輸入，供電穩定且靈活
        7. 聲音介面： SIM82XX 系列支援聲音功能，RM50XX 系列暫不支援此功能
        8. 天線介面：內建 4 路天線，訊號強
        9. 重置開關：一鍵重置，省時省力
        10. 電源供電切換開關：
          • 設定為 USB，則模組透過 “⑤.USB3.1介面”供電
          • 設定為 EXT PWR，則模組透過 “⑥.USB Type-C介面”外部電源供電

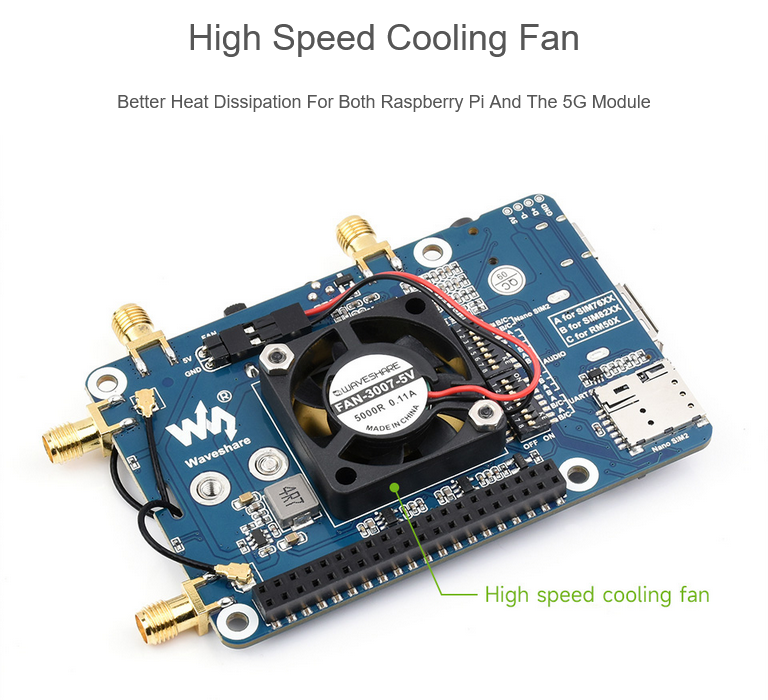

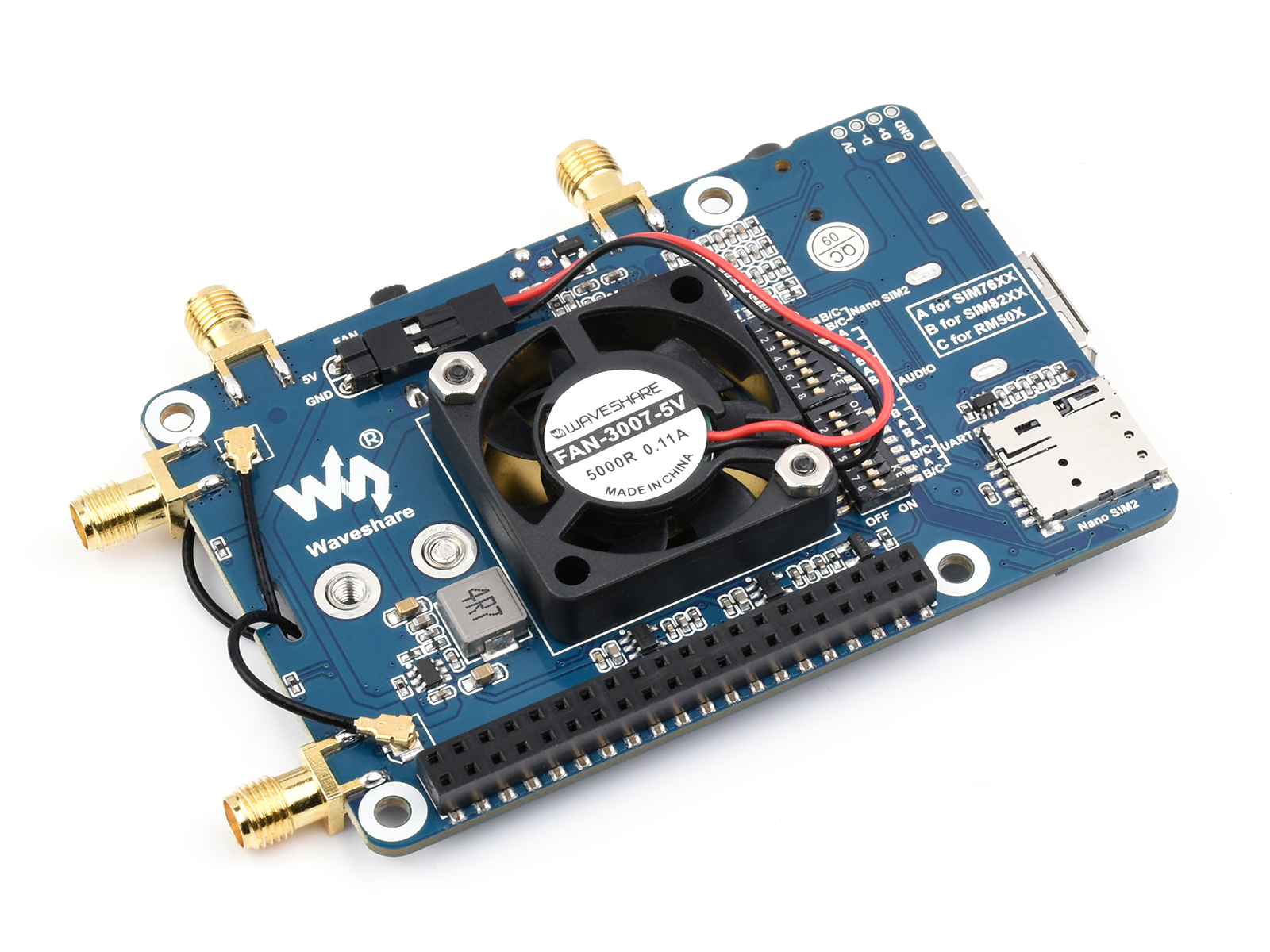

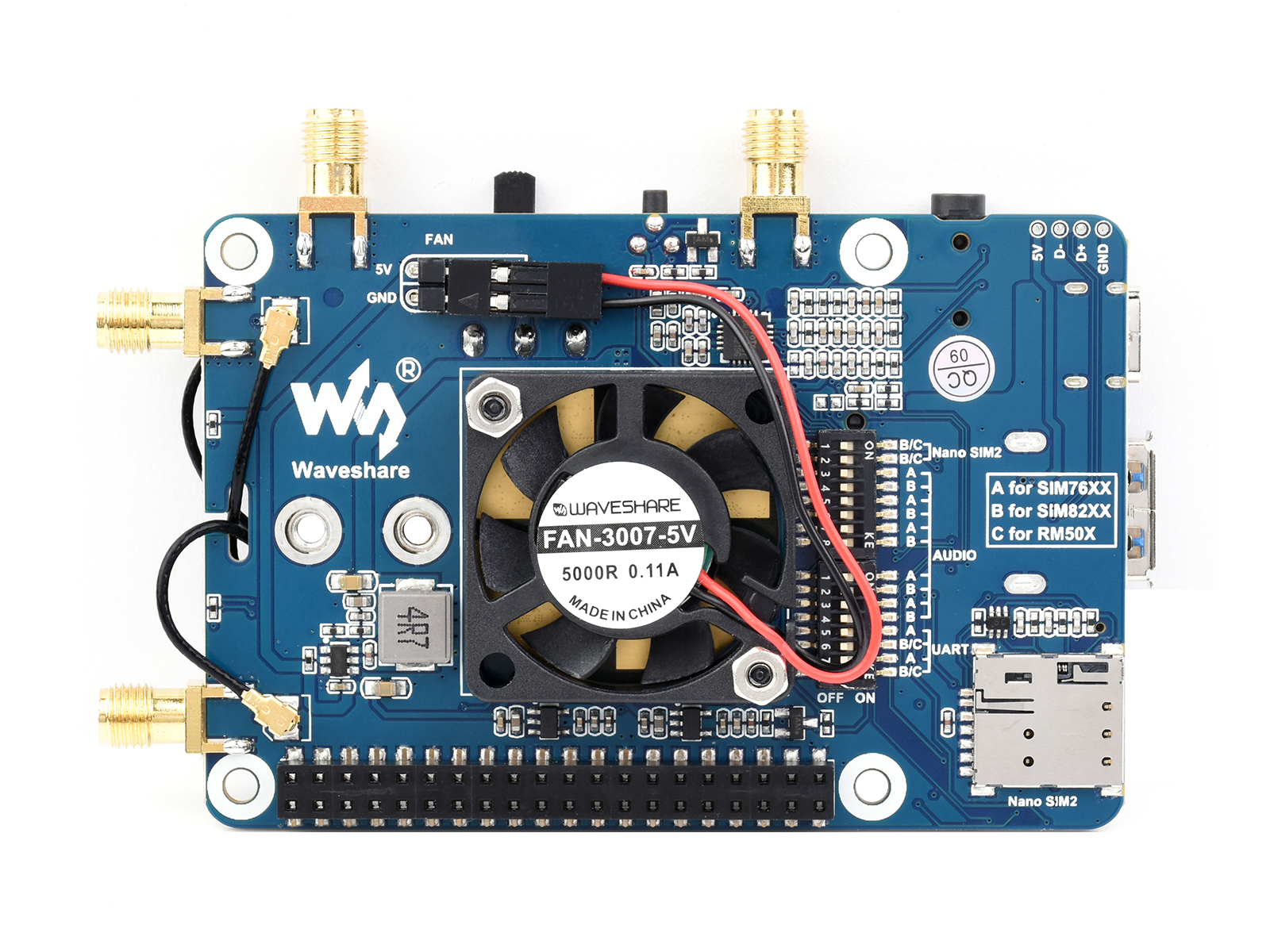

        11. 散熱風扇：同時給樹莓派及模組散熱
        12. 指示燈：查看模組運行狀態

相關資料：(含 Windows/ Raspberry Pi/ Jetson Nano 等文件)

    • 完整使用手冊
    • 電路圖
    • 範例程式原始碼

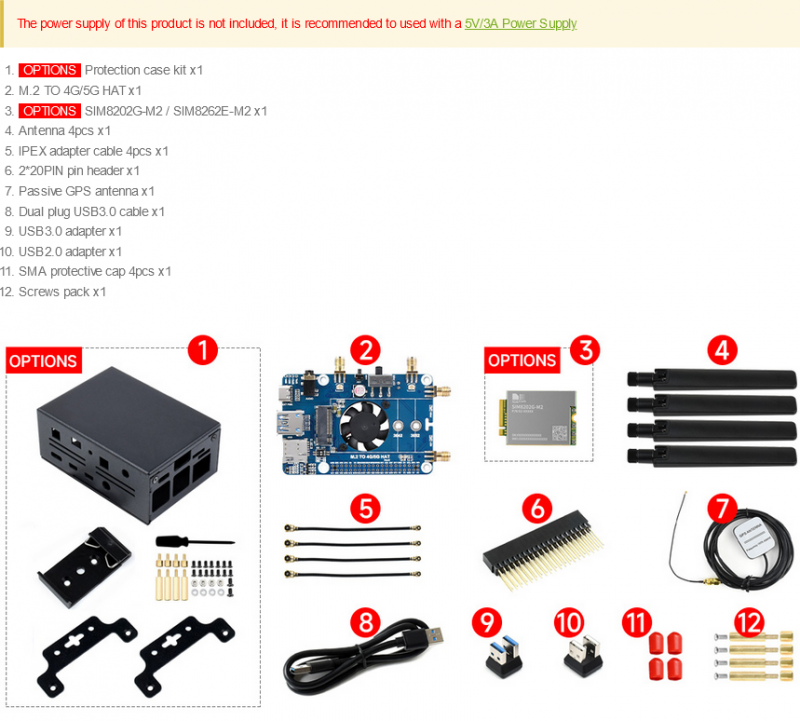

商品內容：

    1. M.2 TO 4G/5G HAT × 1
    2. SIM8202G-M2
    3. 船槳天線 4pcs × 1
    4. IPEX 轉接線 4pcs × 1
    5. 2*20PIN 長排針座 × 1
    6. GNSS 天線 × 1
    7. usb3.0 資料傳輸線 × 1
    8. USB3.0 轉接頭 × 1
    9. USB2.0 轉接頭 × 1
    10. SMA 保護蓋 4pcs × 1
    11. 螺絲包 × 1

商品評價

目前沒有評價。

搶先評價 “樹莓派 5G 通訊擴充模組(SIM8202G-M2, 相容 5G/4G/3G, GNSS定位)”
Print Friendly, PDF & Email
SIM8200EA-M2 SIM8202G-M2 SIM8262E-M2 SIM8262A-M2
5G 標準 3GPP R15 3GPP R16
晶片方案 高通驍龍 X55 高通驍龍 X62

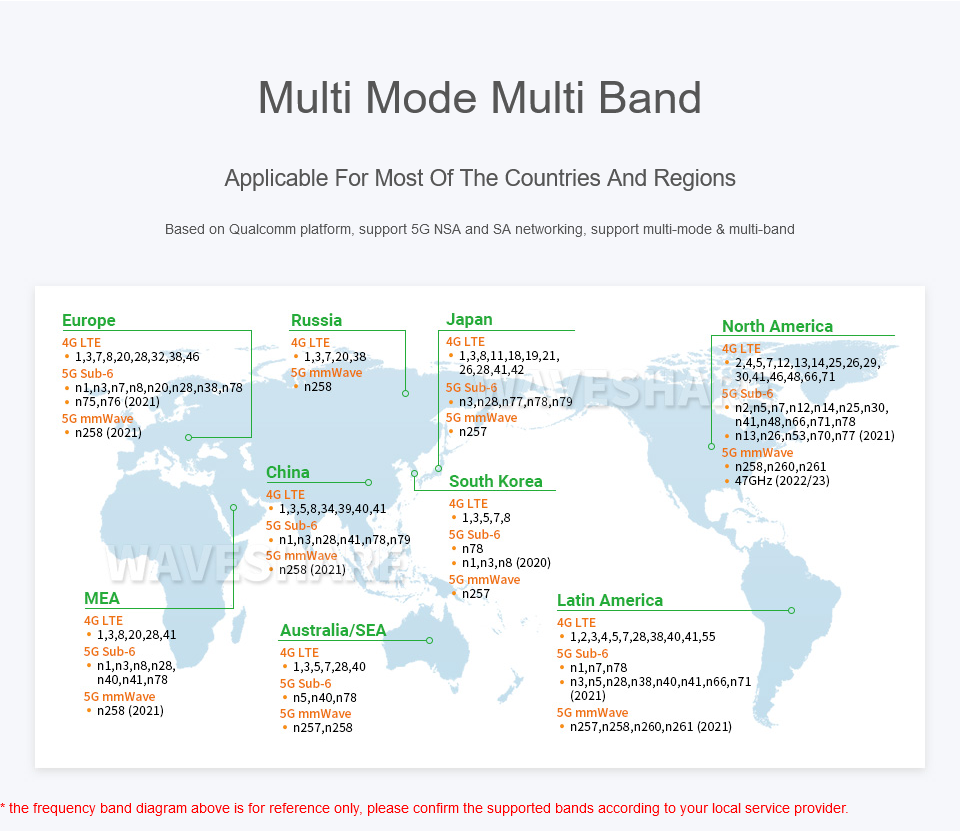

工作頻段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n78 n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71, n77, n78, n79 n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78,n79 n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
LTE-TDD B34, B38, B39, B40, B41, B42, B43, B48 B38, B39, B40, B41, B42, B43 B41, B46, B48
WCDMA B1, B2, B3, B4, B5, B8 B1, B5, B8 B2, B4, B5
GNSS GPS、GLONASS、北斗、伽利略和 QZSS
資料傳輸
Sub-6G 2.4 Gbps (DL)  /  500 Mbps (UL)
LTE 1 Gbps (DL)  /  200 Mbps (UL)
HSPA+ 42 Mbps (DL)  /  5.76 Mbps (UL)
軟體功能
操作系統 Windows/Linux/Android
通訊協定 TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
撥號上網 RNDIS、NDIS、PPP、MBIM
簡訊(SMS) 支援 MT、MO、CB、Text、PDU
硬體升級 支援透過 USB 介面進行硬體升級
硬體說明
SIM卡 1.8V/2.95V
天線介面 用於 3G/4G/5G/GNSS
6 × IPEX-4 介面 4 × IPEX-4 介面
供電電壓 3.135~4.4V
外型封裝 M.2
產品尺寸 52.0 × 30.0 × 2.3mm 42.0 × 30.0 × 2.3mm
工作温度 -30℃ ~ +70℃
應用場景
適用地區 中美日韓、歐洲、中東、美洲 除美洲外的其他地區 美洲
適用地區僅供參考，實際以當地電信商網路覆蓋和支援的頻段選擇合適的模組

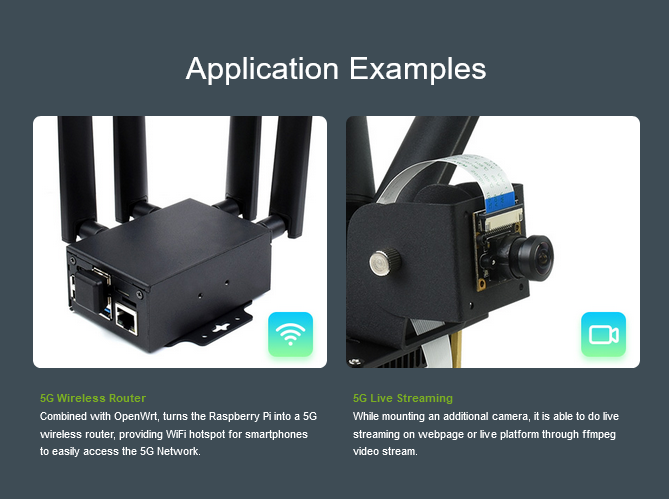

典型應用 CPE, 無人機, 視訊直播, 遠端醫療, 智慧安防
Print Friendly, PDF & Email

Mini PCIe 搭配 4G 模组比較表

模組型號
SIM7600G-H-PCIE
EG25-G mPCIe
圖片 工業級 5G CPE 無線路由器多模多頻段 工業級 5G CPE 無線路由器多模多頻段
工作頻段
LTE-FDD B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28
LTE-TDD B34, B38, B39, B40, B41 B38, B39, B40, B41
WCDMA B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
資料傳輸
LTE-FDD 150 Mbps (DL) / 50 Mbps (UL)
LTE-TDD 130 Mbps(DL) / 35 Mbps(UL) 130 Mbps(DL) / 30 Mbps(UL)
HSPA+ 42 Mbps (DL) / 5.76 Mbps (UL)
WCDMA 384 Kbps (DL) / 384 Kbps (UL)
EDGE 236.8 Kbps (DL) / 236.8 Kbps (UL) 296 Kbps (DL) / 236.8 Kbps (UL)
GPRS 85.6 Kbps (DL) / 85.6 Kbps (UL) 107 Kbps (DL) / 85.6 Kbps (UL)
軟體功能
操作系統 Windows / Linux / Android
通訊協議 TCP, IP, IPV4, IPV6, 多 PDP, FTP, FTPS, HTTP, HTTPS, DNS TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS,
FTPS, SMTPS, SSL, MMS, FILE
簡訊 (SMS) 支援 MT, MO, CB, Text, PDU
韌體升級 支援通過 FOTA / USB 介面進行韌體升級 支援通過 DFOTA / USB 介面進行韌體升級
硬體說明
SIM卡 1.8V / 3.0V
天線介面 IPEX 1 代介面 (LTE 主天線 + LTE 分集天線 + GNSS 天線)
供電電壓 3V ~ 3.6V
外形封装 Mini-PCIe
產品尺寸 50.8 × 31.0 × 5.5 mm 51.0 × 30.0 × 4.9 mm
工作溫度 -40℃ ~ +80℃
應用場景
適用地區 全球通用

說明：4G 模組為選配項，以商品內容為準。此表為實測搭配的型號，若用於其他模組，需確認針腳相容性，以實測為準。
