樹莓派雙通道隔離型 RS232 擴充模組

Name: 樹莓派雙通道隔離型 RS232 擴充模組
SKU: MYW-17498
Price: 828 TWD
Availability: InStock

NT$ 828 (含稅)

You Save: NT$ 70 (8%)

採用SC16IS752+SP3232方案，內建電源隔離、ADI磁耦隔離和TVS等保護電路

操作簡單，透過SPI介面控制兩路RS232通訊，自動收發轉換，具通訊速度快、穩定、可靠、安全等特點，適合應用於工業自動化等領域

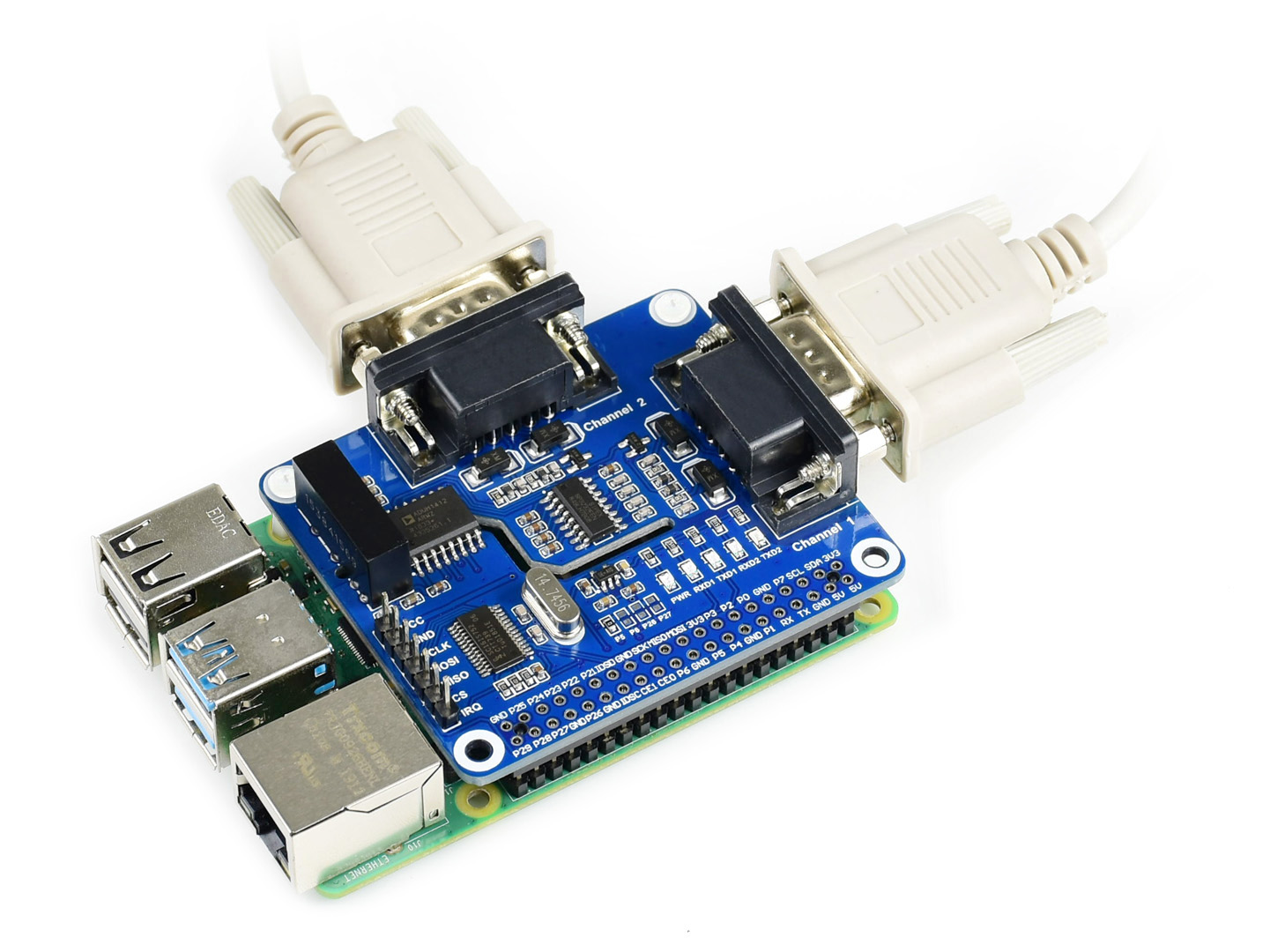

樹莓派 A+/B+/2B/3B/3B+/4B/Pi Zero/Pi ZeroW適用

工廠直營，提供技術支援

保固12個月，歡迎來信洽詢

2 件庫存

樹莓派雙通道隔離型 RS232 擴充模組

樹莓派 2 UART 擴充板

1 × 樹莓派 2 UART 擴充板

NT$ 998 (含稅)

樹莓派 2 UART 擴充板(簡易版)

1 × 樹莓派 2 UART 擴充板(簡易版)

NT$ 938 (含稅)

樹莓派 RS485 CAN 擴充模組

1 × 樹莓派 RS485 CAN 擴充模組

7 件庫存

NT$ 368 (含稅)

貨號: MYW-17498 分類: － RS232, － UART, Z. *** 依通訊協定分類 *** 標籤: 2CH, Raspberry Pi, rpi, rs232, SC16IS752, SP3485, spi, 樹莓派

描述

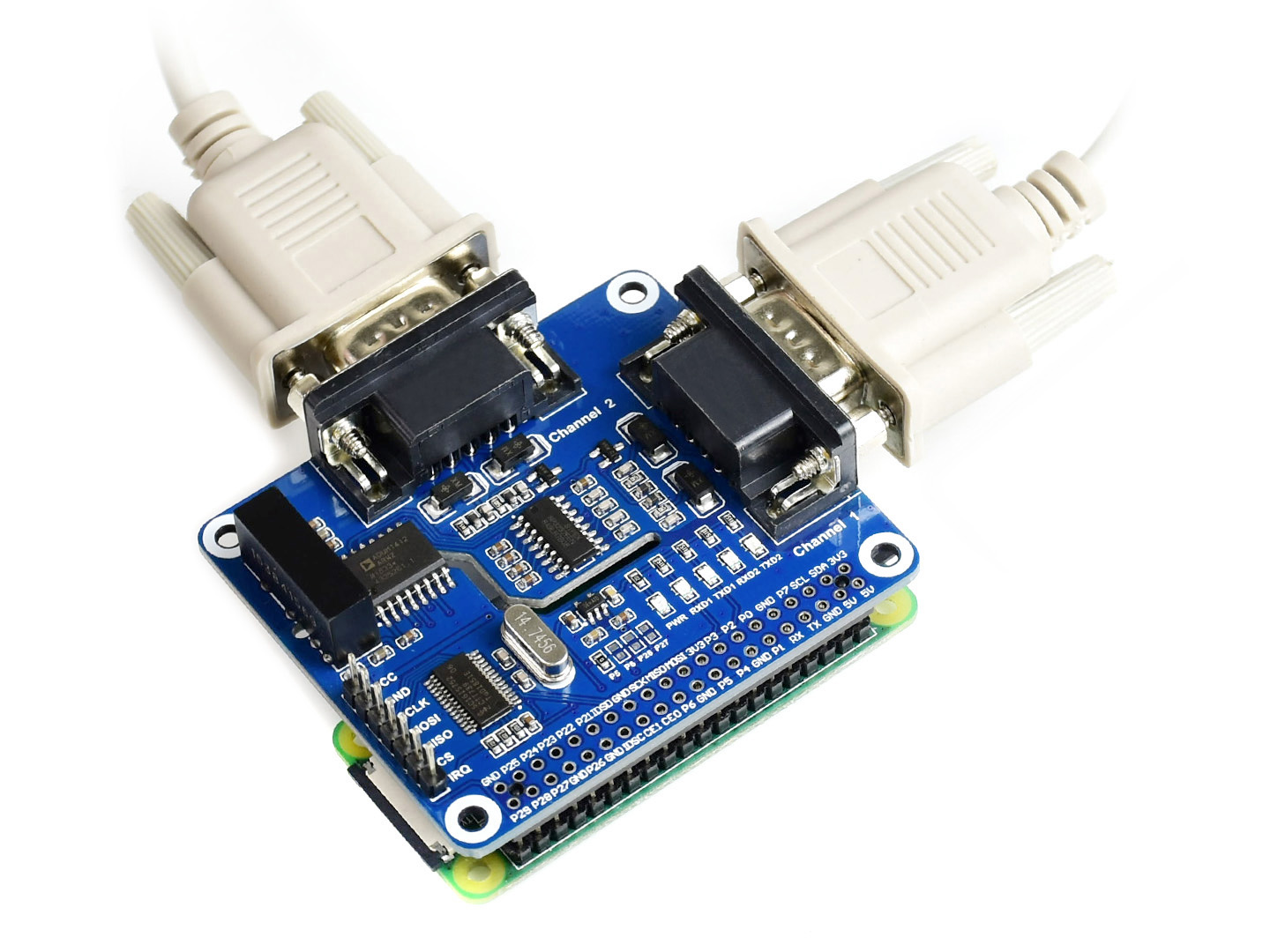

樹莓派雙通道隔離型 RS232 擴充模組

商品規格

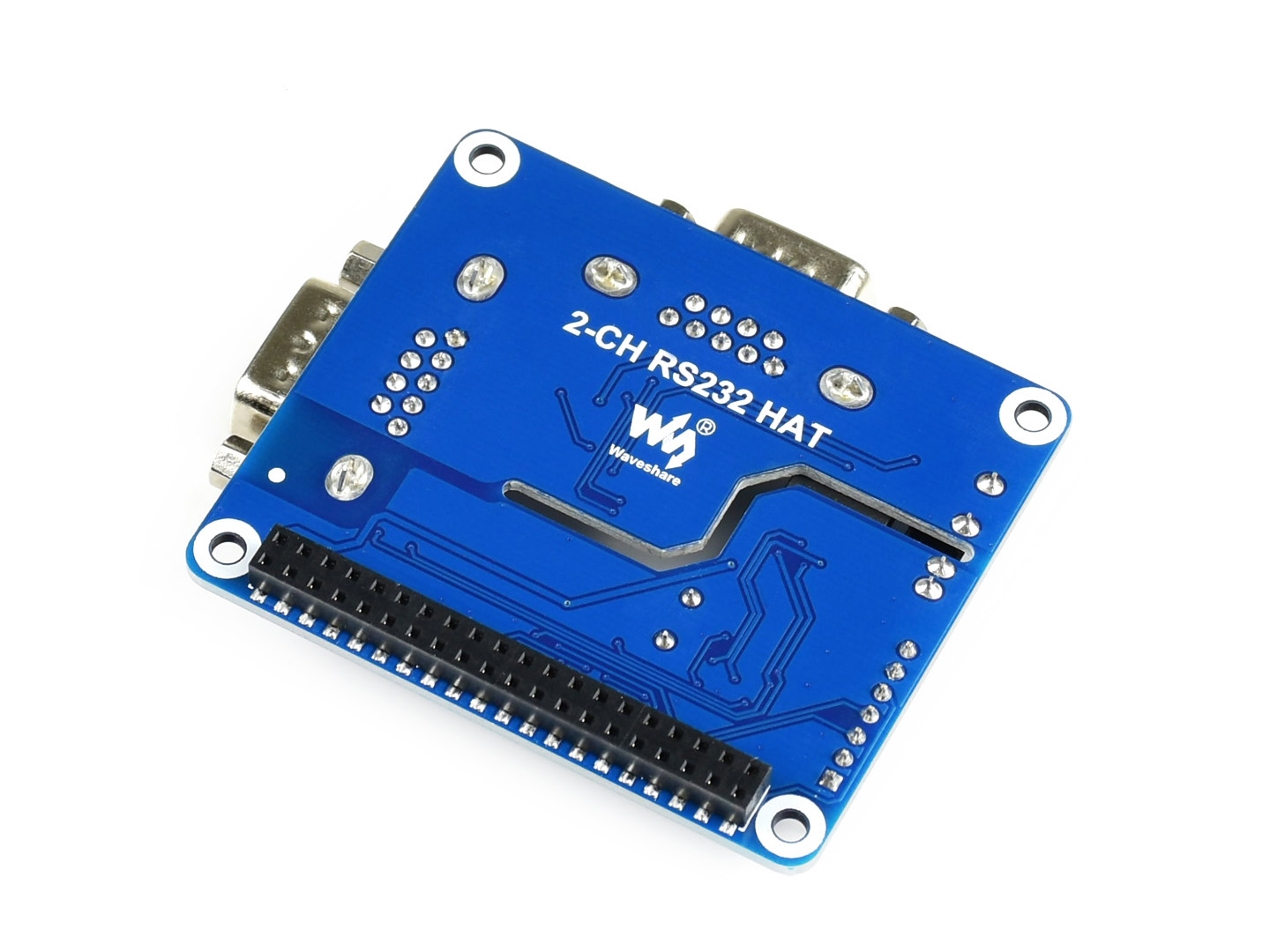

1. 配置樹莓派40PIN GPIO插座，適用樹莓派主機板
2. 採用SC16IS752及SP3232雙晶片組合，實現SPI轉RS232，通信速率高達921600bps
3. 配置TVS(瞬態電壓抑制器)，能有效抑防電路中脈衝、突波、雷擊、靜電電壓
4. 配置電源和序列埠收發指示燈，顯示模組電源和通訊狀態
5. 導出SPI控制介面，可連接Arduino等主機板
6. 提供詳細使用說明及範例(C & Python)
7. 相關參數：
  - 序列擴充晶片：SC16IS752
  - RS232收發器：SP3232
  - 通訊介面：SPI
  - 通訊速率：300 ~ 921600 bps
  - 工作電壓：3.3V / 5V

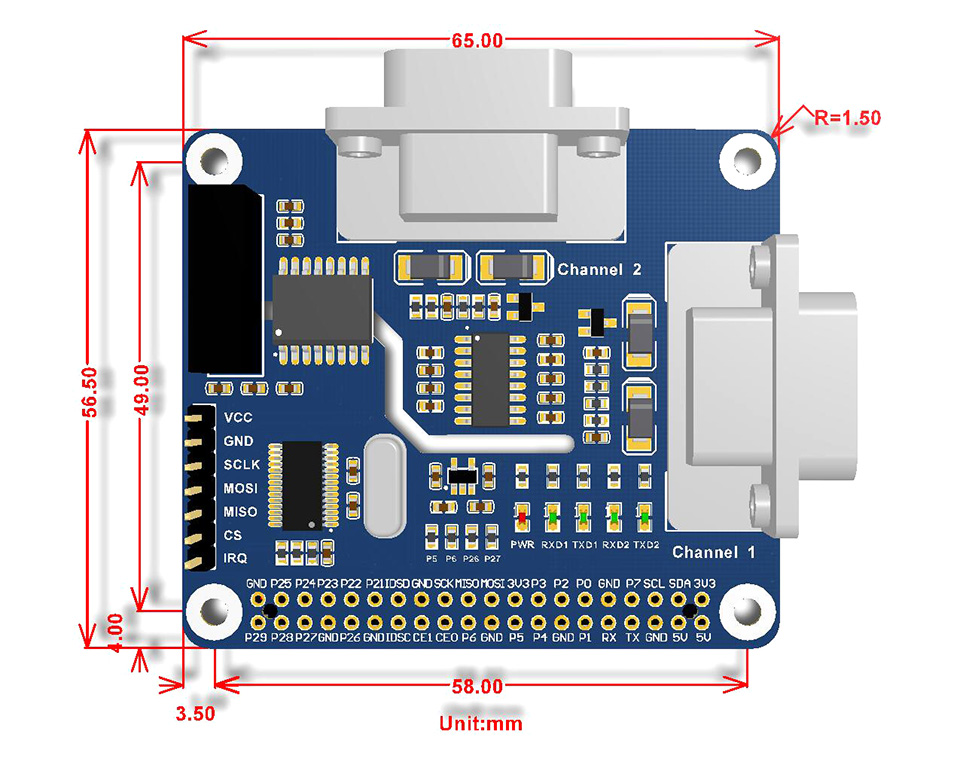

  - 尺寸：65mm x 56.5mm
  - 孔徑：3.0mm

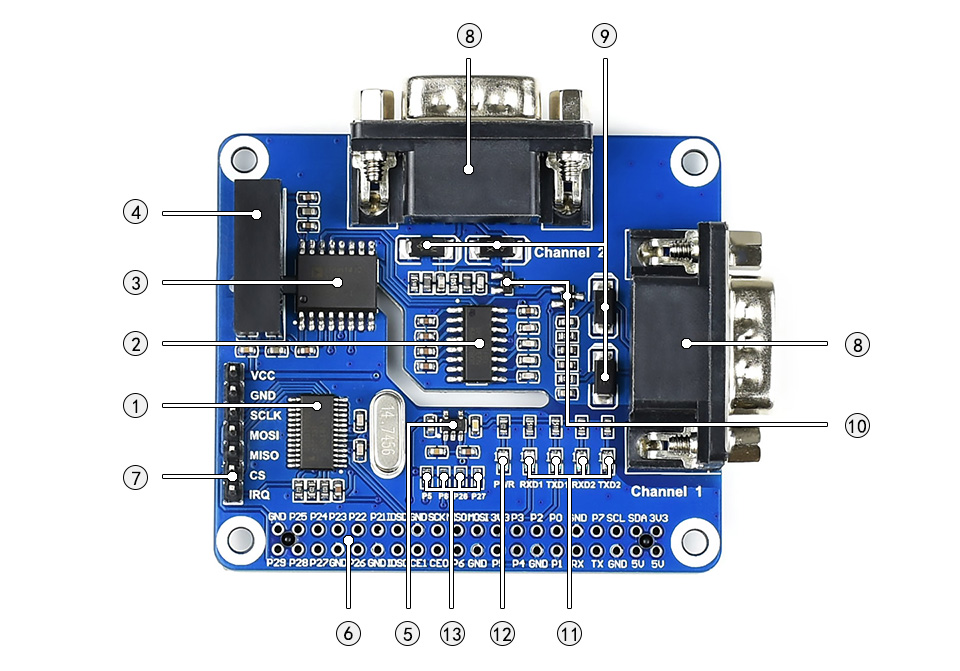

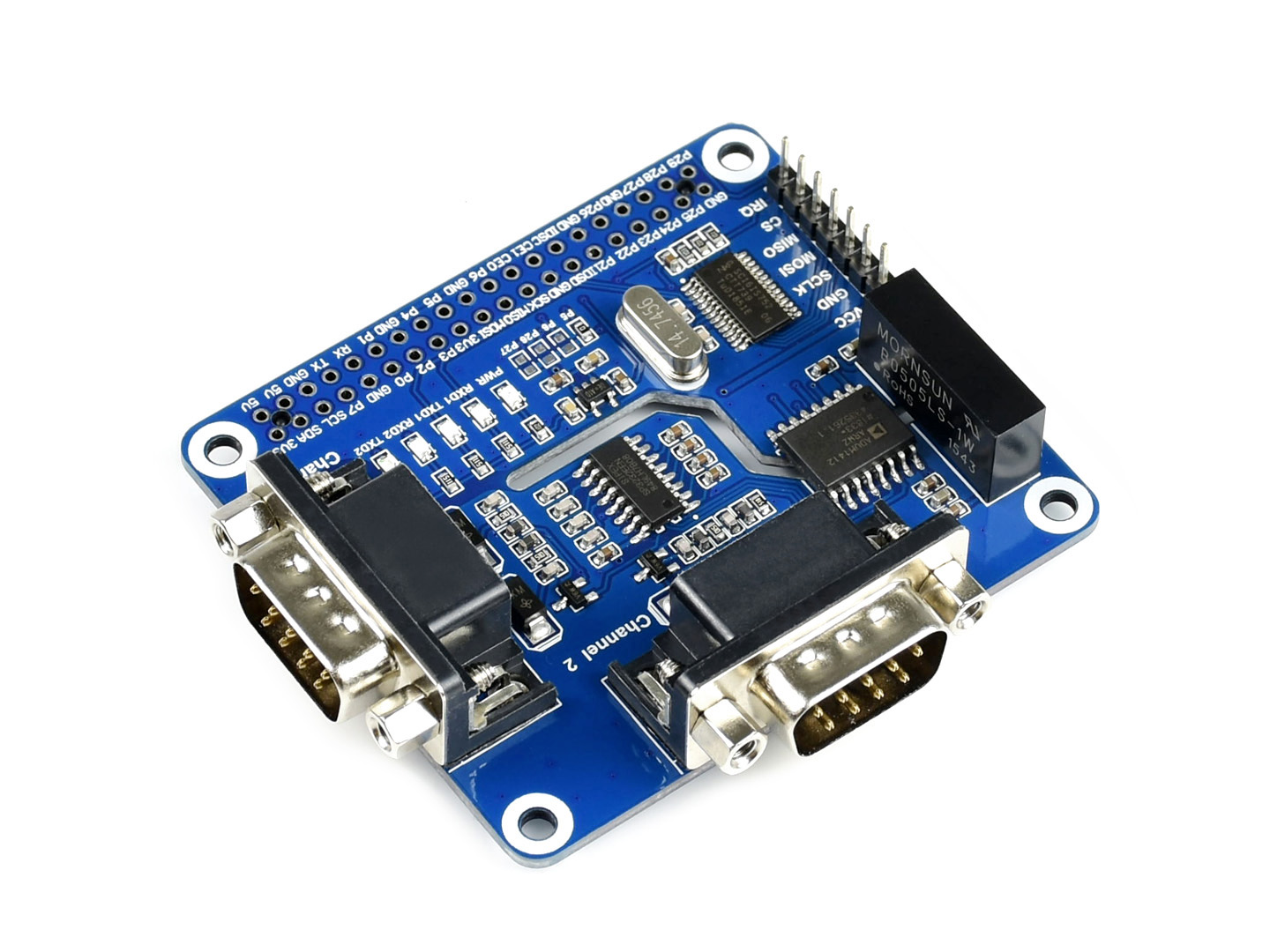

8. 資源配置：(如配置圖)
  1. SC16IS752擴充序列晶片
  2. SP3232 RS232收發器
  3. ADUM1412數字隔離器晶片
  4. B0505LS電源隔離模組
  5. RT9193-33電源晶片
  6. 樹莓派GPIO插座
  7. MCU控制介面
  8. RS232介面
  9. 瞬態抑制二極管陣列
  10. 靜電保護雙向二極管
  11. 序列埠收發指示燈
  12. 電源指示燈
  13. 中斷腳位切換

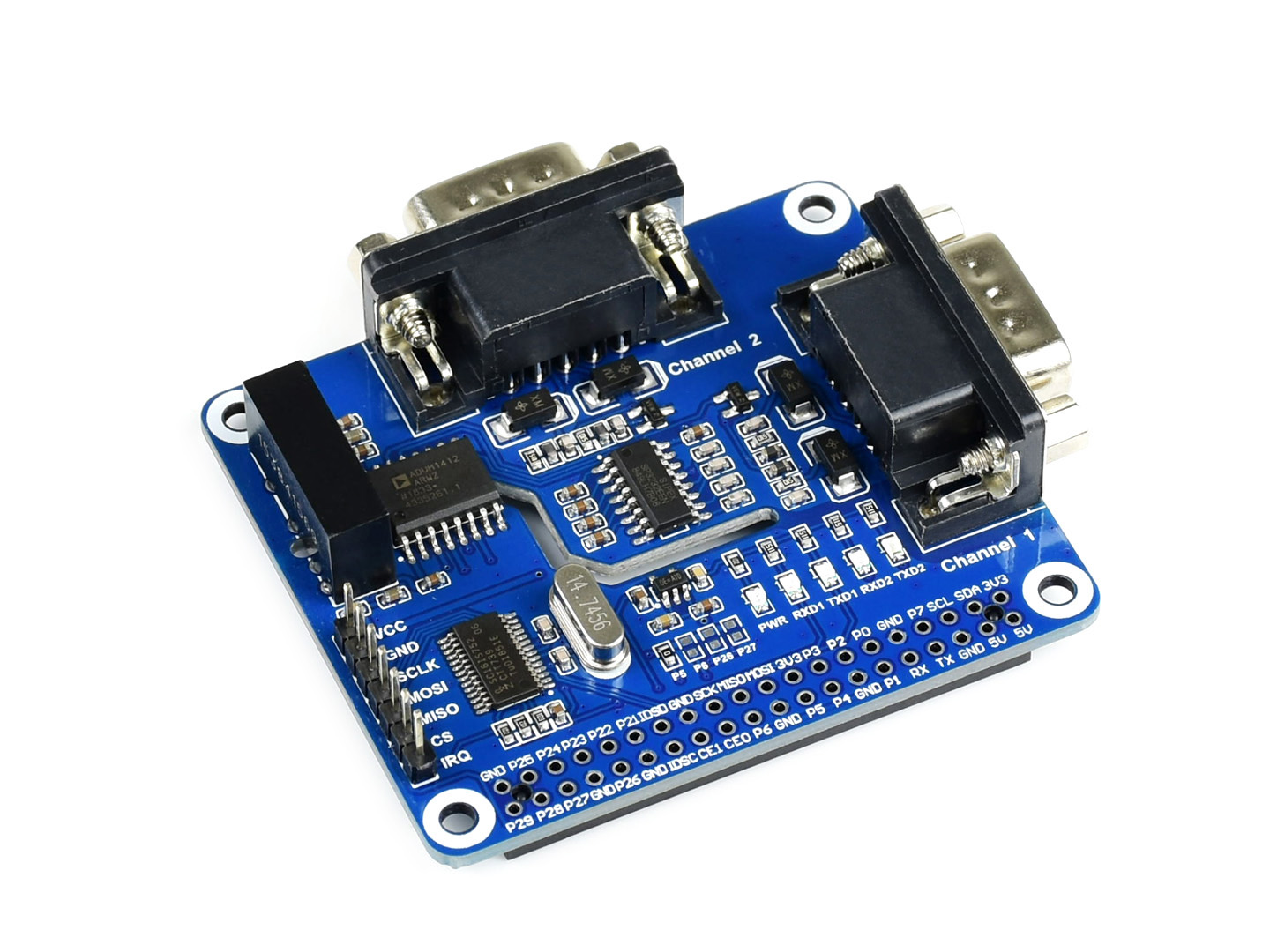

9. 介面定義：

功能針腳	樹莓派介面(BCM)	說明
VCC	5V	3.3V/5V電源
GND	GND	接地
SCK	P21 (SPI1 SCLK)	SPI時脈輸入
MOSI	P20 (SPI1 MOSI)	SPI資料輸入
MISO	P19 (SPI1 MISO)	SPI資料輸出
CS	P18 (SPI1 CS)	SPI選擇訊號
IRQ	P24	中斷

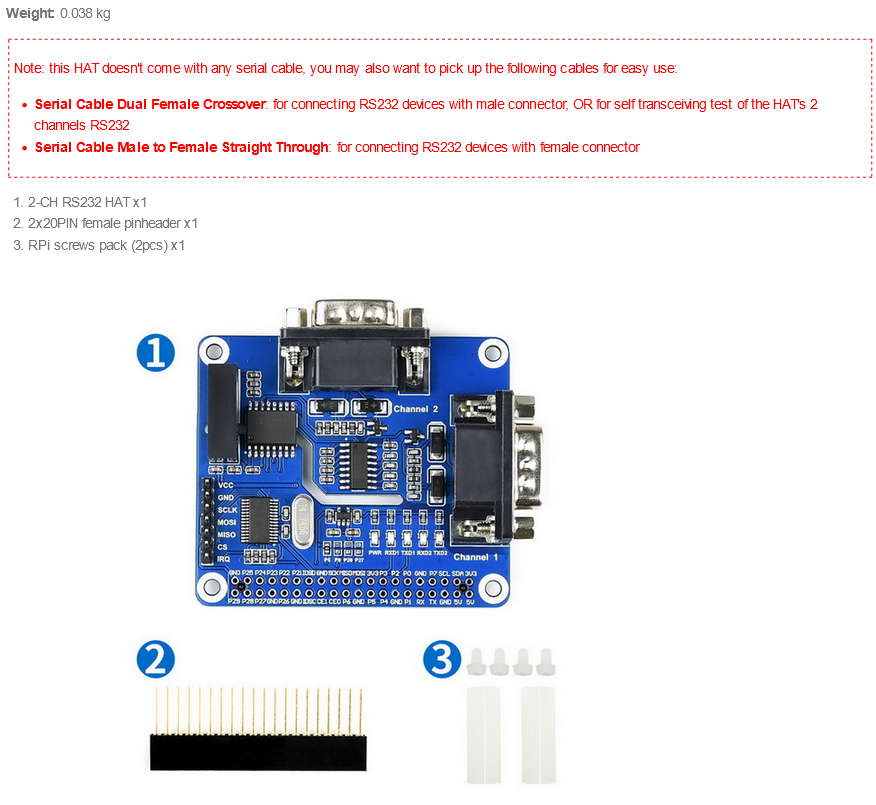

商品內容

1. 2-CH RS232 HAT × 1
2. 2×20PIN長針插座 × 1
3. RPi螺柱包(2PCS套) × 1
