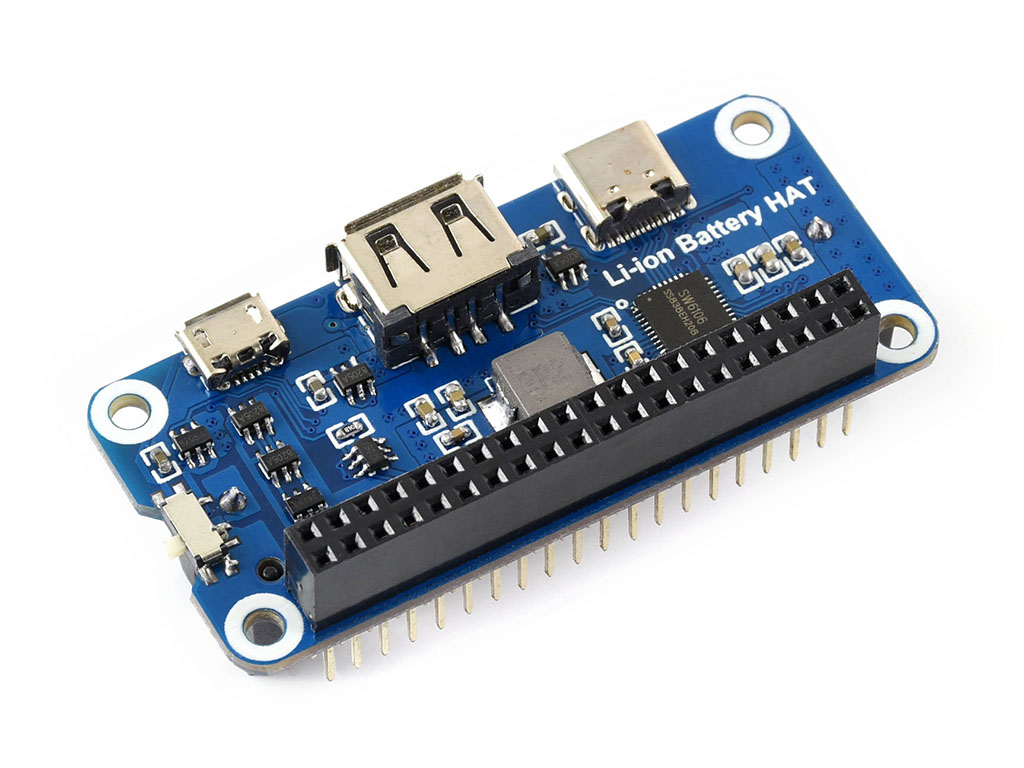

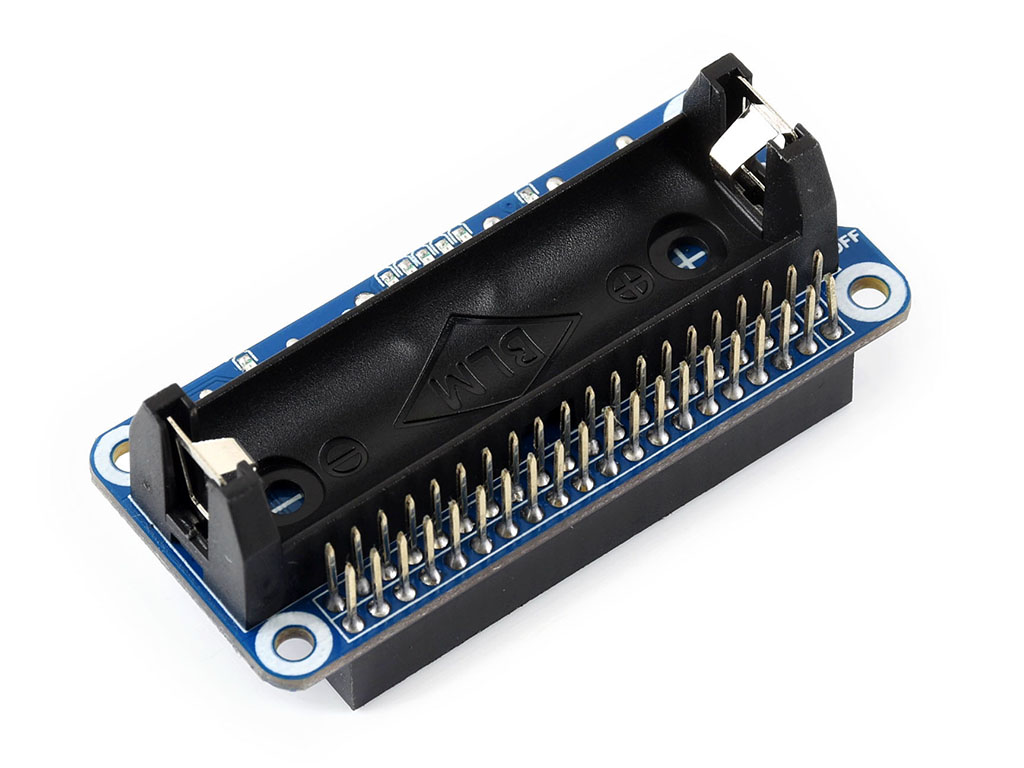

鋰電池樹莓派鋰電池擴充模組(5V穩壓輸出, 雙向快充)

商品特點：

• • 採用SW6106晶片，支援雙向快充，相容PD/QC/FCP/PE/SFCP等多種快充協議。
  • 具備防止反接、過充、過放、過流和短路保護功能。
  • 具快充、警示、和電量等指示燈，可隨時監看模組及電池工作狀態。
  • 當模組插在樹莓派GPIO埠時，可直接供電給樹莓派，並透過模組上的開關控制電源開啟或關閉。
  • 當模組不插在樹莓派GPIO埠時，可從模組USB埠供電給樹莓派。
  • 約可供電50分鐘左右。

商品規格：

• • 輸出電壓： 5V
  • 輸出電流：4A
  • 適用電池：3.7V的14500鋰電池(充滿為4.2V)

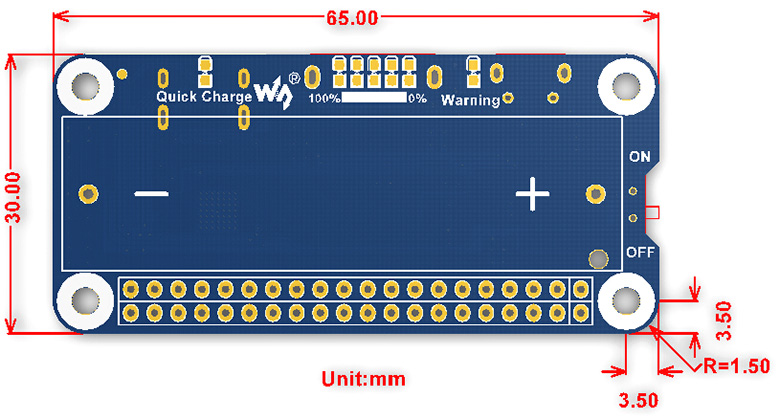

  • 商品尺寸：65mm × 30mm
  • 圓孔直徑：3.0mm

使用前注意事項：

1. 1. 需要將電池插在模組上，開關切到 ON，充電 1 分鐘左右後斷開，模組才會正常輸出，否則無輸出
   2. 如果電池拔出來了，那就需要重新執行前項動作
   3. 模組不可作為 UPS 使用，電池電壓過低，會關閉樹莓派系統
   4. 因為模組本身高度較高，無法再往上堆疊其他模組
   5. 請勿過放鋰電池，由於鋰電池特性，過放會永久性損壞電池

操作說明：

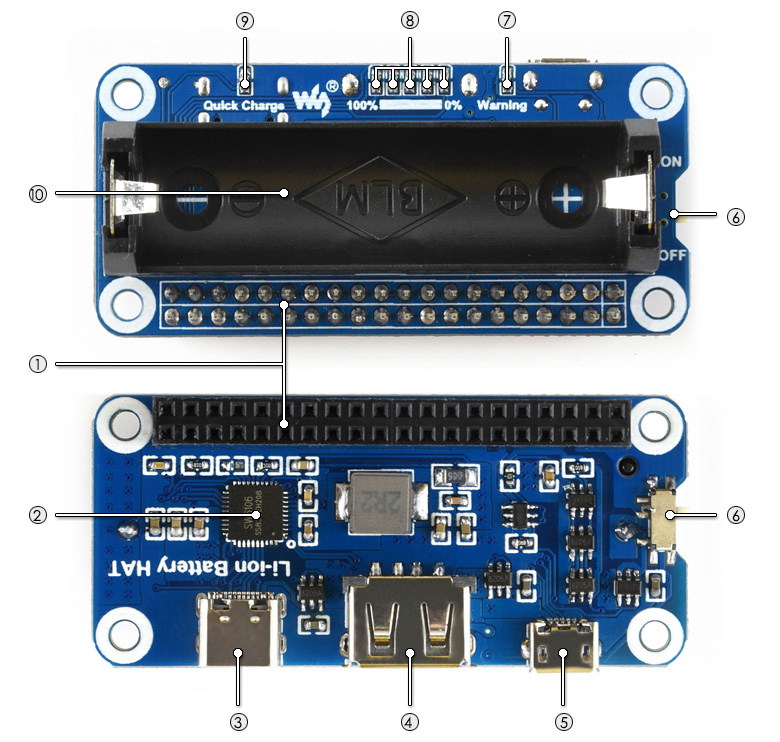

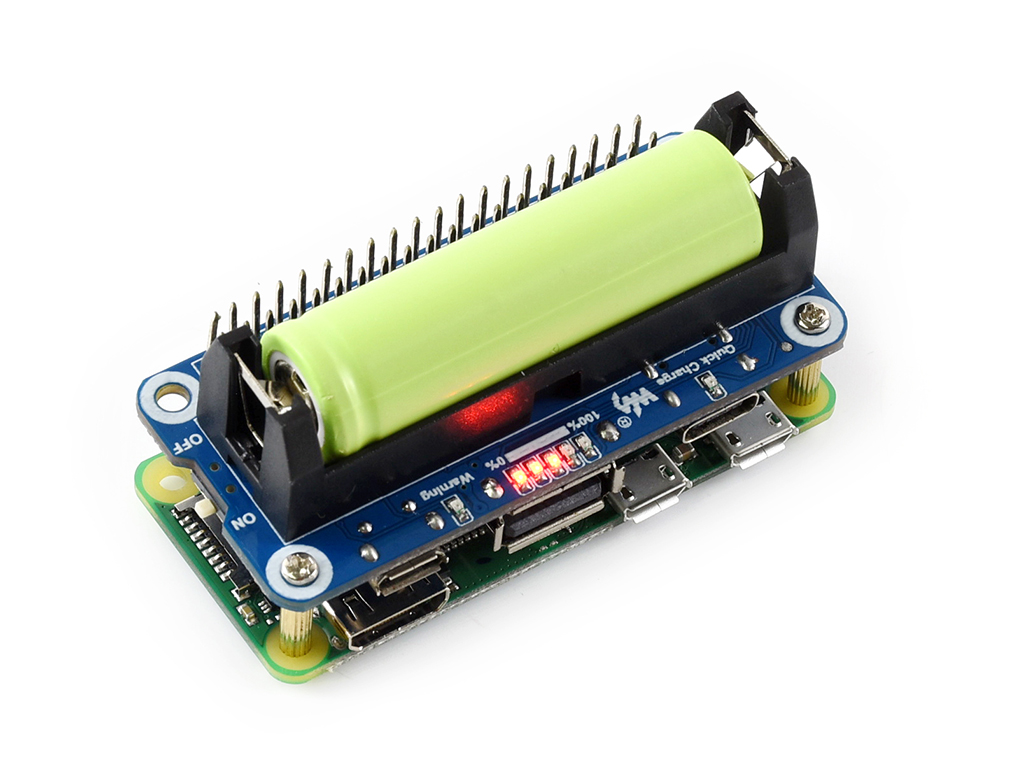

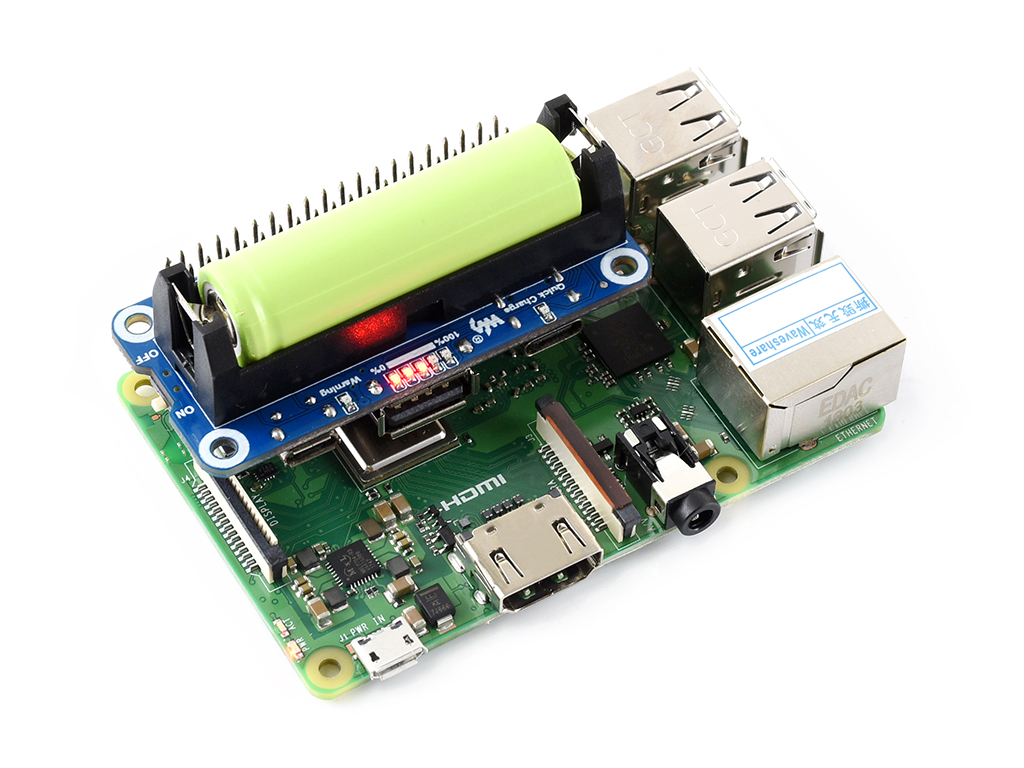

1. 1. 將模組插入樹莓派 GPIO 插槽，可以供電給樹莓派，模組上的開關可以控制樹莓派供電通斷。
   2. 將模組插入樹莓派 GPIO 插槽，實際上也是接到 USB Type-A 介面供電，如果不將模組插入樹莓派 GPIO 插槽，可以用 USB 線從 USB Type-A 介面供電給樹莓派。
   3. Warning LED 是電池接反警示燈，此時需要將電池拔出後轉換方向再接到模組。
   4. 更換電池時切勿接充電線，更換電池後沒有電源輸出，需要充一下電才有電源輸出。
   5. 模組上有 5 個電量指示燈，可以顯示電池電量狀態。
   6. Quick Charge LED 燈是快充狀態指示燈，只有用支援快充的充電器充電才有支援。

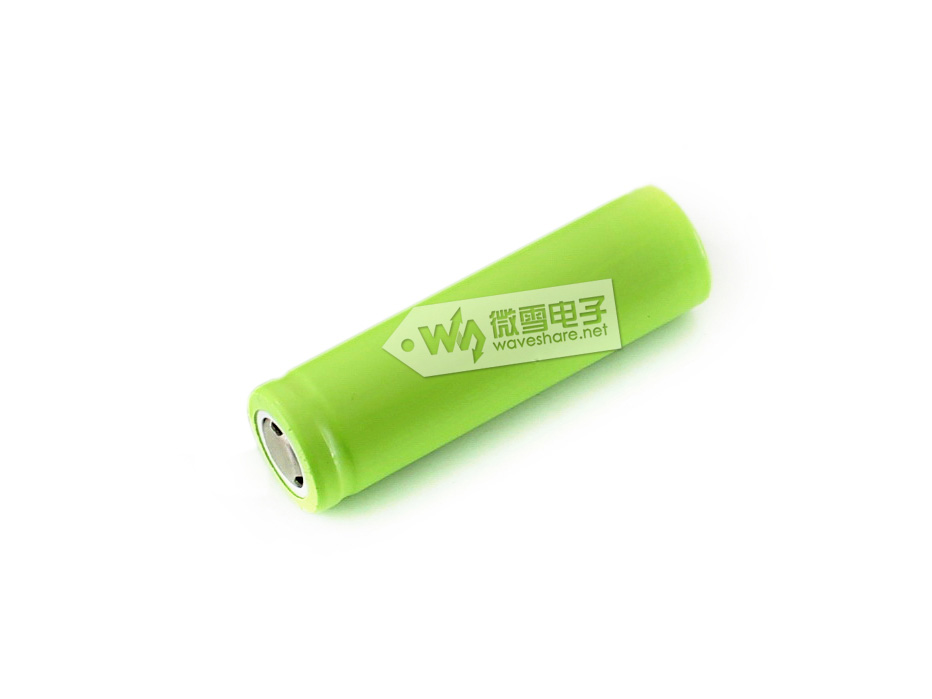

   7. 模組用的電池是可充電的 14500 電池，標準電壓時 3.7V，充滿時為 4.2V，截至放電電壓 3V。
   8. 模組不可接普通不可充電的 7 號電池。
   9. 放電時間和電池容量以及負載有直接關係，用 800mAh 電池給樹莓派 3B+ 供電約 50 分鐘，樹莓派 Zero W 供電約 2-3 小時。(樹莓派零附載狀態下)
   10. 模組理論上可以透過焊接方式連接容量更大的電池，非專業人員不建議擅自焊接。

相關資料：

商品內容：

1. Li-ion Battery HAT × 1
2. 14500鋰電池 × 1

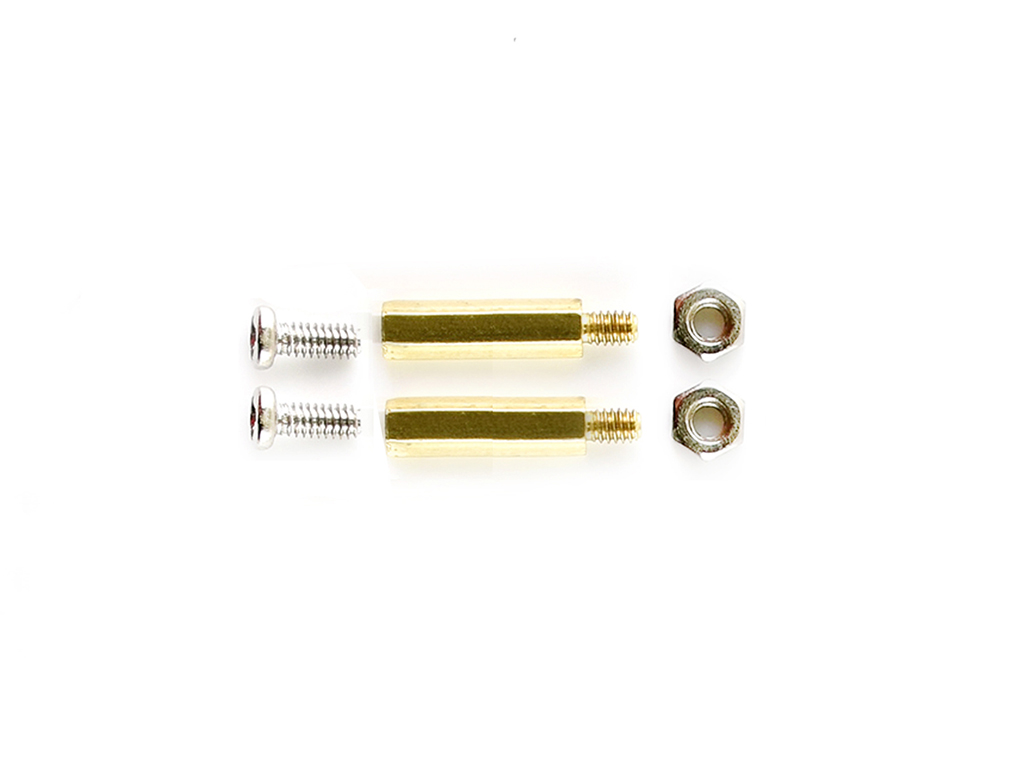

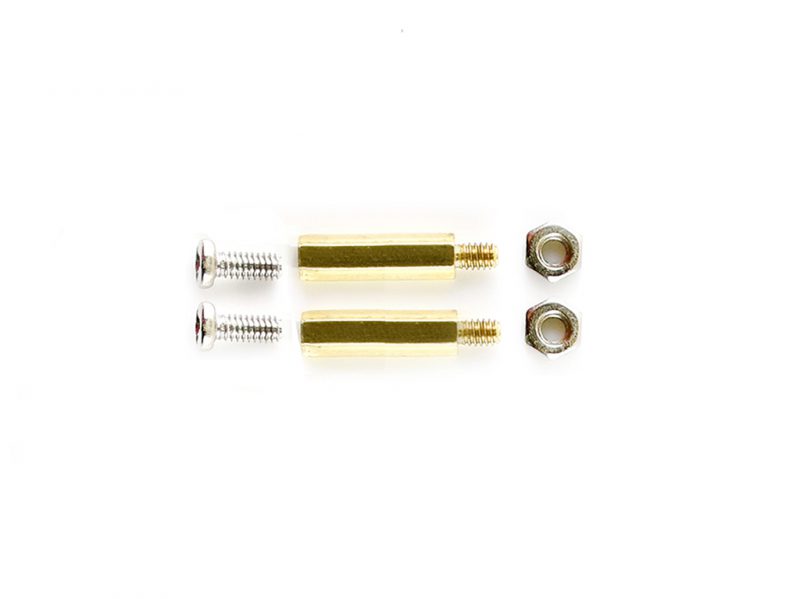

3. RPi銅柱包(2PCS套) ×1
