工業級 USB to TTL (B, CH343G)

Name: 工業級 USB to TTL (B, CH343G)
SKU: MYW-21550
Price: 328 TWD
Availability: InStock

NT$ 328 (含稅)

操作簡單，通訊穩定、可靠、安全又快速，適合控制通訊要求較高的工業設備

工廠直營，提供技術支援

保固3個月

6 件庫存

工業級 USB to TTL (B, CH343G)

工業級 USB to TTL

1 × 工業級 USB to TTL

1 件庫存

NT$ 328 (含稅)

樹莓派 2 UART 擴充板

1 × 樹莓派 2 UART 擴充板

NT$ 998 (含稅)

樹莓派 RS485 CAN 擴充模組

1 × 樹莓派 RS485 CAN 擴充模組

預計10天可以出貨

NT$ 368 (含稅)

貨號: MYW-21550 分類: － TTL, － UART, Z. *** 依輸出入方式分類 *** 標籤: TTL, uart, USB, 工業級

描述

工業級USB to TTL(B, CH343G)

商品特點：

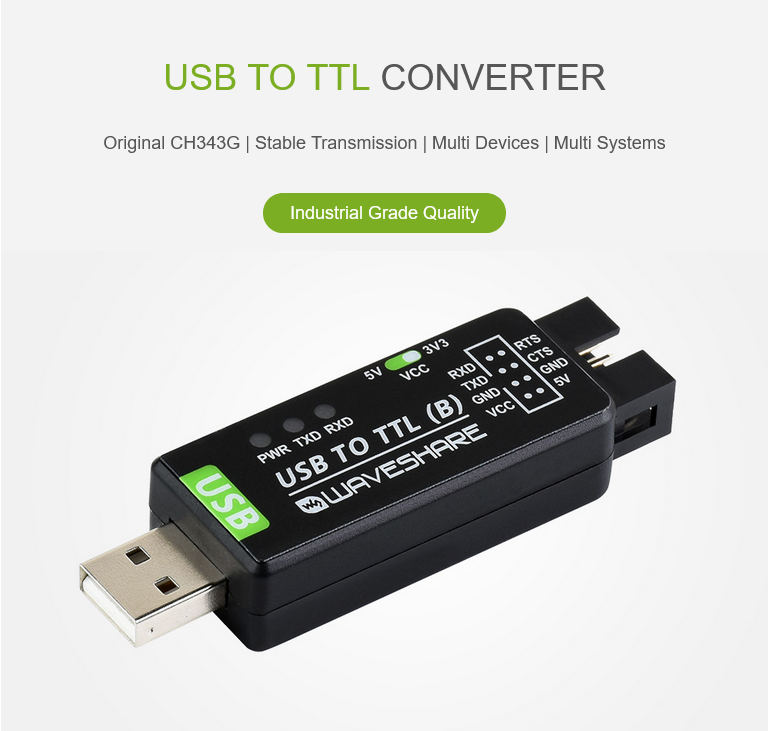

採用原裝CH343G晶片，傳輸穩定，多設備適用，多系統兼容，輕鬆實現計算機與TTL設備的工業級高性能通訊

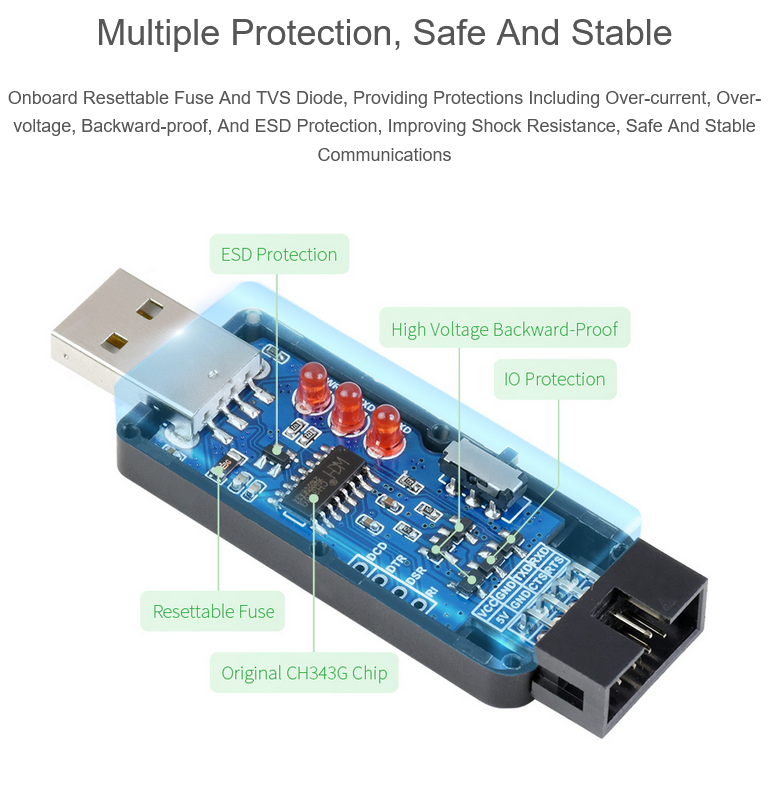

內建自恢復保險絲、瞬態抑制二極管和IO保護電路等，可以有效預防過流過壓、倒灌、靜電、突波及抗衝擊等能力，通訊穩定安全
內建TTL序列埠3.3V和5V電位轉換電路，可切換TTL通訊電位
塑膠外殼，磨砂處理，工藝精美
DC簡易牛座介面，插拔順暢，堅固可靠，防止反接

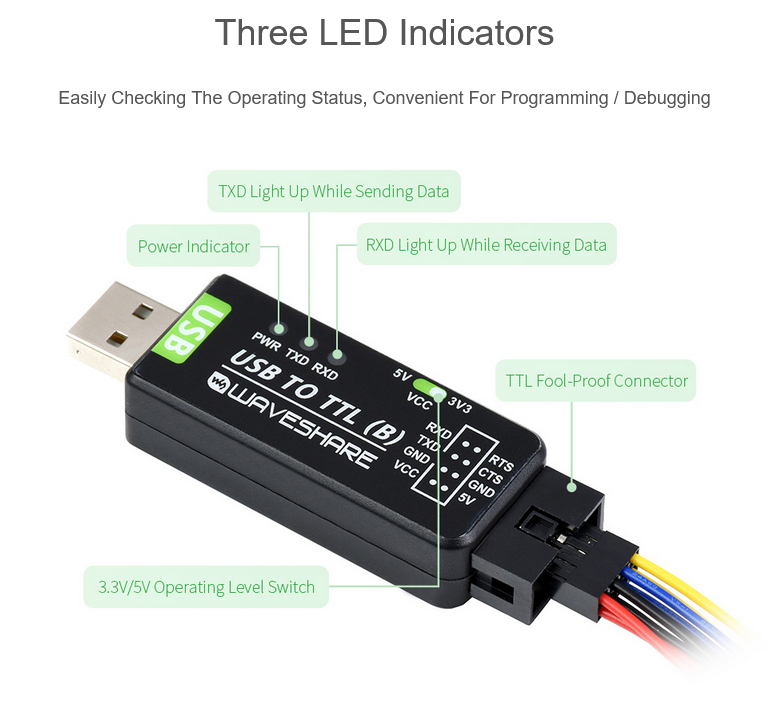

配置3個LED燈，顯示電源和訊號收發狀態
支援Win7/8/8.1/10/11、Mac、Linux、Android等系统
提供詳細使用說明

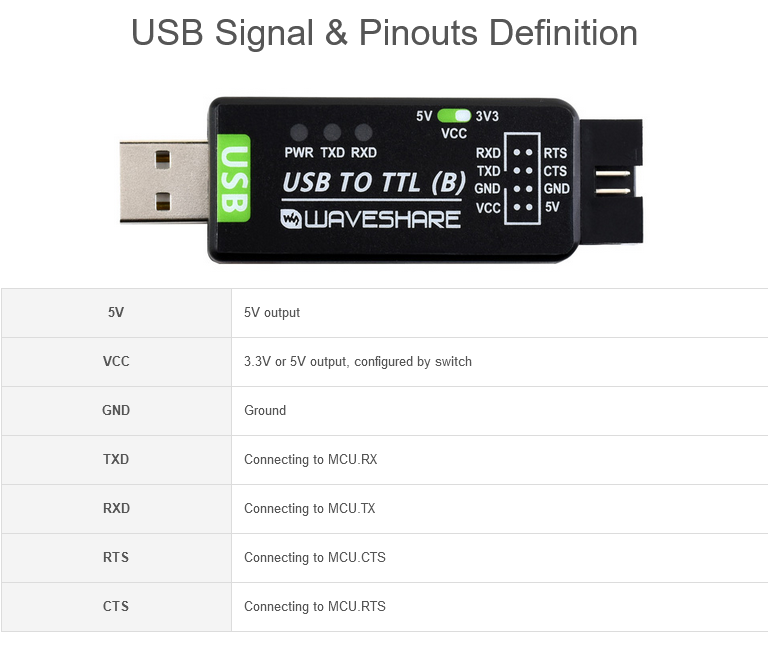

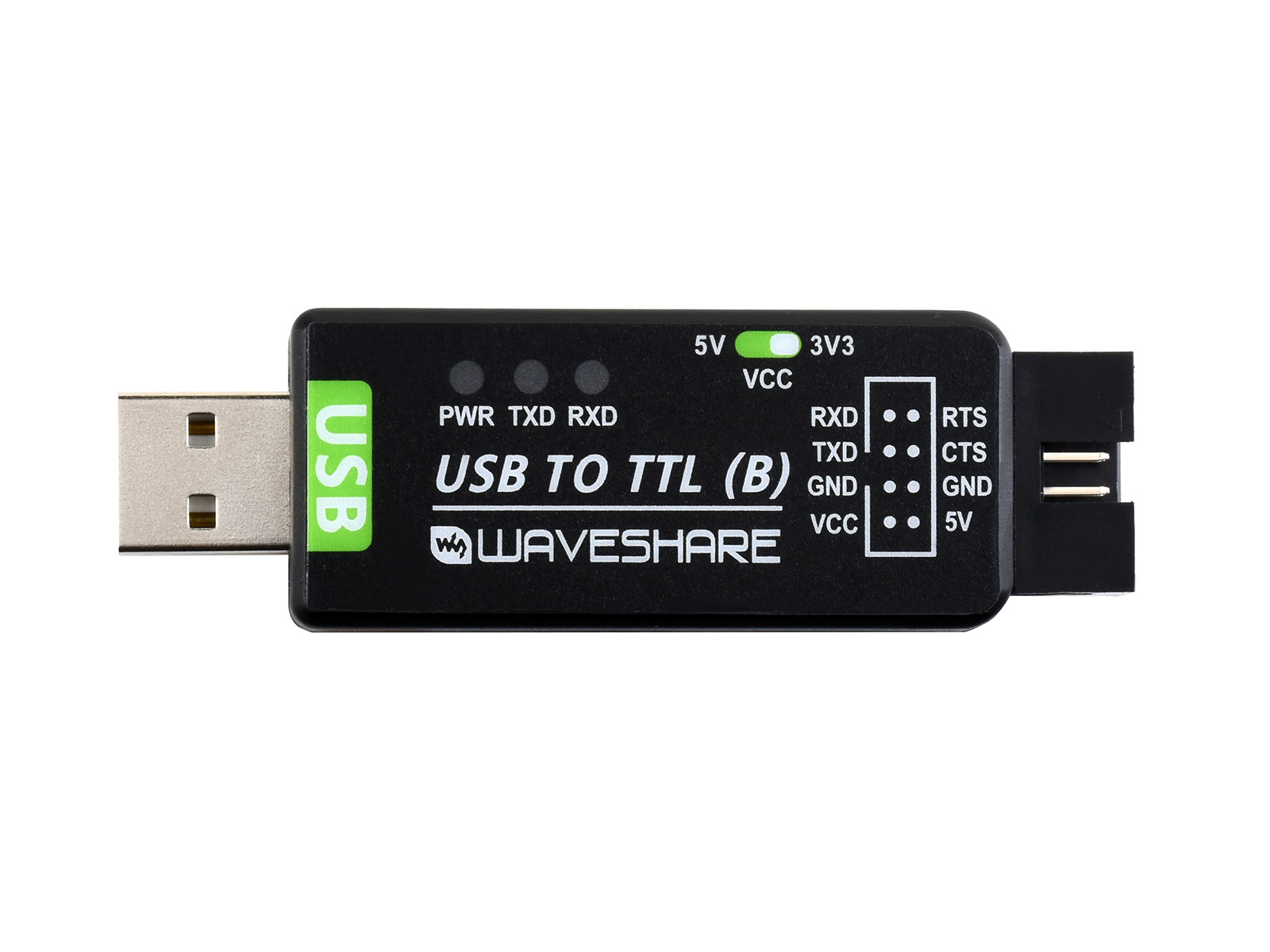

USB訊號及接腳說明：
- 5V：可對外接的設備，提供5V電壓
- VCC：可對外接的設備，提供5V或3.3V電壓(透過開關設定)
- GND：接地
- TXD：接MCU.RXD
- RXD：接MCU.TXD
- RTS：接MCU.CTS
- CTS：接MCU.RT

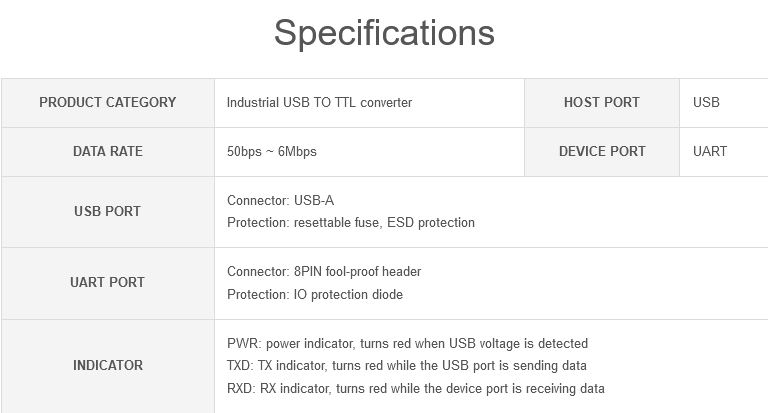

相關參數：
- 供電電壓：5V
- 通訊介面：主機-USB，設備-UART
- 通訊速率：50bps ~ 6Mbps
- USB：
  - 連接埠類型：USB-A
  - 連接埠保護：自恢復保險絲、ESD靜電保護
- UART：
  - 連接埠類型：接線端子
  - 連接埠針腳：8pin防呆插槽
  - 介面保護：IO保護二極管電路
- 指示燈：
  - PWR：檢測到電壓時亮燈
  - TXD：發送出資料時亮燈
  - RXD：接收到資料時亮燈

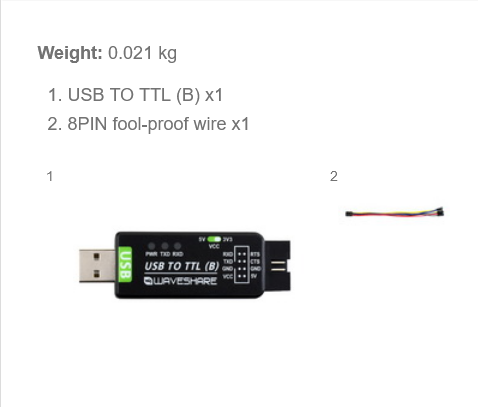

商品內容：

- USB TO TTL(B) × 1
- 8PIN防呆杜邦線 × 1

型號	USB TO TTL	USB TO TTL (B)	USB TO TTL (C)	USB TO TTL (D)
晶片	FT232	CH343G	FT232
通信速率	300bps ~ 3Mbps	50bps ~ 6Mbps	300bps ~ 3Mbps
硬件流	支援			不支援
系統相容	Win7/8/8.1/10/11、Mac、Linux、Android
USB 介面	介面型式：USB-A 型介面介面保護：自恢復保險絲、ESD 靜電保護
UART 介面	介面型式：接線端子介面型式：8PIN 防呆介面介面保護：IO 保護二級管電路		介面型式：6PIN 杜邦線散頭介面保護：IO 保護二級管電路	介面型式：4PIN 杜邦線散頭 + SH1.0 3PIN 防呆介面介面保護：IO 保護二級管電路
指示燈	PWR：電源指示燈，連接USB，檢測到電壓則亮紅燈 TXD：發送指示燈，有資料從 USB 介面發出時亮紅燈 RXD：接收指示燈，有資料從設備介面發回時亮紅燈

PK項	UART TO ETH	RS485 TO ETH	RS232/485 TO ETH	2-CH UART TO ETH
SKU	12161	15731	15729	20655
參考售價	CALL	818	1268	CALL
微控制器	Cortex-M0	Cortex-M0	Cortex-M4(主頻高達120MHz)	CH9121
乙太網路埠	RJ45(10/100Mbps自適應)
	協議：IP，TCP，UDP，ARP，ICMP，DHCP，DNS，HTTPD Client			TCP/UDP
	緩存：發送6Kbyte，接收4Kbyte		緩存：發送16Kbyte，接收16Kbyte	–
序列介面	UART	RS485	RS232+RS485(可同時工作)	UART
	波特率：600bps~460.8Kbps	波特率：600bps~230.4Kbps		300~921.6Kbps
	硬體流：不支援		硬體流：支援	硬體流：不支援
	資料位：5，6，7，8
	停止位：1，2
	校驗位：None，Even，Odd，Space，Mark
	緩存：接收800byte		緩存：發送2Kbyte，接收2Kbyte	–
	成幀機制：4字節打包時間，字節長度400		成幀機制：4字節打包時間，字節長度1460，可自定義	–
特色功能	自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連接、網絡升級固件			KeepAlive 機制，網路韌體升級
特色功能	–	–	Modbus網關、Websocket(網頁轉序列)	–
工作模式	TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client			TCP Server、TCP Client、UDP Server、UDP Client
支援Client數	TCP Server下，可自定義連接的Client數(1~16)		TCP Server下，支援兩路Socket，每路可連接8個Client	TCP Server下，可自定義連接的Client數(1~8)
配置方式	內建網頁，上位機設定軟體，序列指令			上位機設定軟體，序列指令
介面保護	電源：防反接， ESD 保護，防突波
	網路埠：1.5KV電磁隔離保護
	–	RS485：ESD保護，防靜電2KV，2.2KΩ上下拉電阻		–
	–	–	防雷保護，過流保護	–
供電電壓	3.3V/5V	5~7V	5~36V	3.3V/5V
工作電流	150mA@5V	110mA@5V	86.5mA@5V	140mA@5V
工作溫度	-25～75℃		-40～85℃
存儲溫度	-40～105℃			-55℃~125℃
產品尺寸	50.5 × 22.6 × 15mm	70 × 63.6 × 25mm	82.8 × 85.7 × 25mm	53 × 22mm

碼制類型	碼制名	Barcode Scanner Module (C)		Barcode Scanner Module
碼制類型	碼制名	可讀	預設可讀	可讀	預設可讀
2D	QR Code	V	V	V	V
	Micro QR	V
	DataMatrix	V	V
	PDF417	V	V	V
	Micro PDF417	V
	Aztec	V
1D	EAN-13	V	V	V
	EAN-8	V	V	V
	UPC-A	V	V	V
	UPC-E	V	V	V
	ISSN	V
	ISBN	V
	Codabar	V	V
	Code 128	V	V		V
	Code 93	V	V
	Code 39	V	V	V
	Code 11	V		V
	ITF-14	V
	ITF-6	V
	Interleaved 2 of 5	V		V
	Industrial 2 of 5	V
	Matrix 2 of 5	V		V
	CS Databar(RSS)	V		V
	MSI-Plessey	V		V

項次	Sense HAT (B)	Sense HAT (C)	樹莓派 Sense HAT	備註
陀螺儀	測量範圍：±250/500/1000/2000 dps 分辨率：16位	測量範圍：±16/32/64/128/256/512/1024/2048 dps 分辨率：16位	測量範圍：±245/500/2000 dps 分辨率：16位	C型角速度可選量程更多
加速度計	測量範圍：±2/4/8/16 g 分辨率：16位	測量範圍：±2/4/8/16 g 分辨率：16位	測量範圍：±2/4/8/16 g 分辨率：16位
磁力計	測量範圍：±49 gauss 分辨率：16位	測量範圍：±49.12 gauss 分辨率：16位	測量範圍：±4/8/12/16 gauss 分辨率：16位	C型磁力測量範圍更廣
氣壓計	測量範圍：260 ~ 1260 hPa 測量精度（常温下）： ±0.025hPa 測量速率：1 Hz – 75 Hz	測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz	測量範圍：260 ~ 1260 hPa 測量精度（常温下）：±0.1 hPa 測量速率：1 Hz – 25 Hz	B、C型大氣壓測量的精度更高，速率更快
溫溼度感測器	測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C	測量精度（溼度）：±2% rH 測量範圍（溼度）：0% ~ 100% rH 測量精度（温度）：±0.2°C 測量範圍（温度）：-30 ~ 100°C	測量精度：±4.5% rH 測量範圍：20% ~ 80% rH 測量精度（温度）：±0.5°C 測量範圍（温度）：15 ~ 40°C	B、C型温溼度測量的精度更高，範圍更廣
其他	颜色識別感測器高精度12位元AD轉換晶片	颜色識別感測器高精度12位元AD轉換晶片	8×8 RGB LED矩陣五向摇桿	B、C型內建颜色識別感測器，支援AD連接更多感測器

微雪電子 USB 轉多功能序列埠轉換器比較表

編號MYW-	商品圖/編號/型號	說明	序列轉換	參考售價
15817	USB TO RS232/485/TTL	USB 轉單通道序列採用 FT232RNL 方案工業級，隔離型可壁掛或桌面使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL	880
22547	USB TO RS232/485/TTL (B)	USB 轉單通道序列採用 CH343G 方案工業級，隔離型可壁掛或桌面使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 TTL	CALL
23996	USB TO RS232/485/422/TTL	USB 轉單通道序列採用 FT232RNL 方案工業級，隔離型可壁掛或導軌使用	單序列轉換器： • USB 轉 RS232 • USB 轉 RS485 • USB 轉 RS422 • USB 轉 TTL	CALL
25411	USB TO UART/I2C/SPI/JTAG	USB 轉雙通道序列採用 CH347T 方案工業級，非隔離型可壁掛或桌面使用	多功能序列轉換器： • USB 轉 2 路 TTL • USB 轉 1 路 TTL + 1 路 I2C + 1 路 SPI • USB 轉 1 路 TTL + 1 路 JTAG	558
21619	USB TO 4CH TTL	USB 轉四通道序列採用 CH344 方案工業級，非隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 TTL	CALL
25219	USB TO 4CH RS485	USB 轉四通道序列採用 CH344 方案工業級，非隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS485	568
26545	USB TO 4CH RS485 (B)	USB 轉四通道序列採用 CH344 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS485	638
26681	USB TO 4CH RS232/485	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或導軌使用	四序列轉換器： • USB 轉 4 路 RS232 • USB 轉 3 路 RS232 + 1 路 RS485 • USB 轉 2 路 RS232 + 2 路 RS485	988
26854	USB TO 4CH RS232	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 4 路 RS232	CALL
25970	USB TO 4CH RS485/422	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或導軌使用	四序列轉換器： • USB 轉 4 路 RS485 • USB 轉 3 路 RS485 + 1 路 RS422 • USB 轉 2 路 RS485 + 2 路 RS422	CALL
25790	USB TO 4CH Serial Converter	USB 轉四通道序列採用 FT4232HL 方案工業級，隔離型可壁掛或桌面使用	四序列轉換器： • USB 轉 1 路 TTL + 3 路 RS485 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS232 • USB 轉 1 路 TTL + 2 路 RS485 + 1 路 RS422 • USB 轉 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422 • USB 轉 2 路 TTL + 2 路 RS485 • USB 轉 2 路 TTL + 1 路 RS485 + 1 路 RS422 • USB 轉 2 路 TTL + 1 路 RS422 + 1 路 RS232	CALL
28214	USB TO 8CH RS485	USB 轉八通道序列工業級，隔離型可壁掛或導軌使用	八序列轉換器： • USB 轉 8 路 RS485	CALL
