工業級 USB to RS485 控制模組(4路)

Name: 工業級 USB to RS485 控制模組(4路)
SKU: MYW-25219
Price: 568 TWD
Availability: InStock

NT$ 568 (含稅)

You Save: NT$ 230 (29%)

售價含稅，隨貨附發票

保固 3 個月

1 件庫存

工業級 USB to RS485 控制模組(4路)

樹莓派 2 UART 擴充板

1 × 樹莓派 2 UART 擴充板

NT$ 998 (含稅)

樹莓派 2 UART 擴充板(簡易版)

1 × 樹莓派 2 UART 擴充板(簡易版)

NT$ 938 (含稅)

樹莓派 RS485 CAN 擴充模組

1 × 樹莓派 RS485 CAN 擴充模組

7 件庫存

NT$ 368 (含稅)

貨號: MYW-25219 分類: － RS485, － UART, Z. *** 依通訊協定分類 *** 標籤: 4CH, CH344L, rs485, SP485EEN

描述

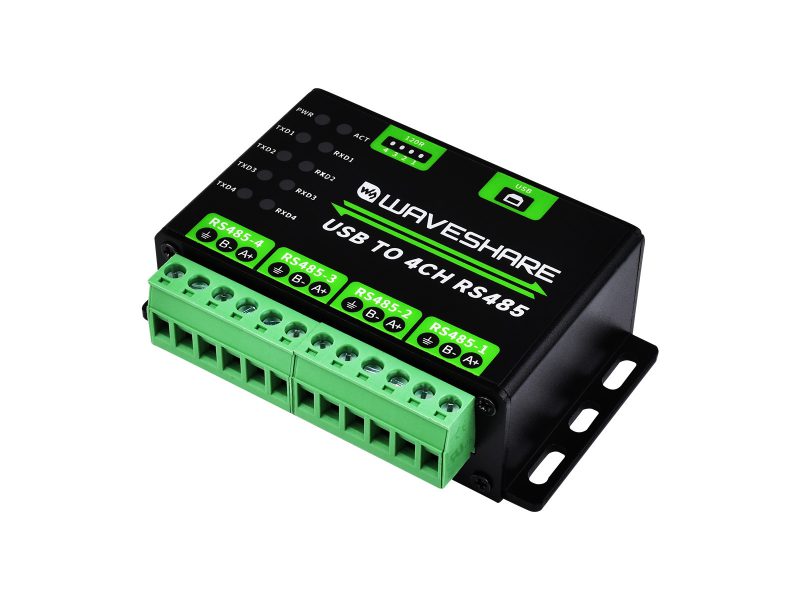

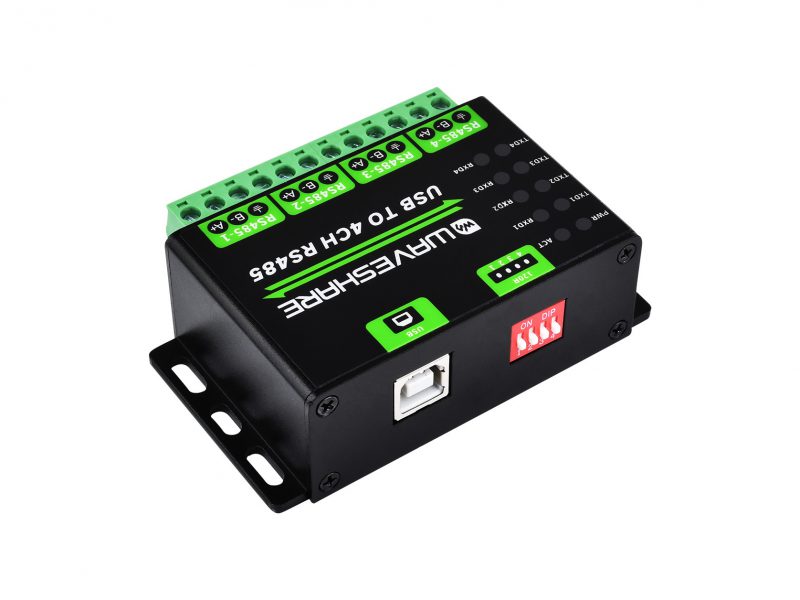

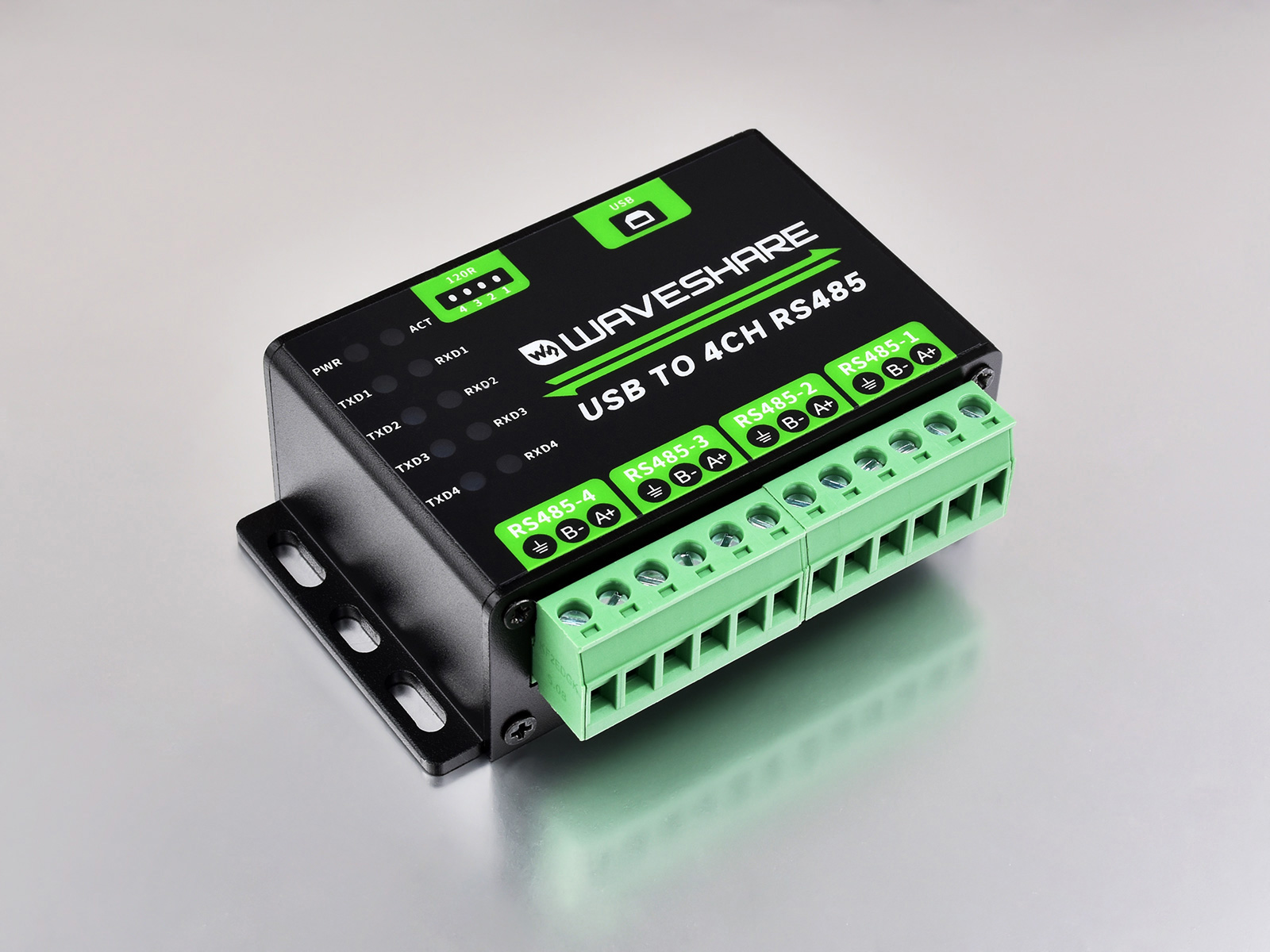

工業級 USB to RS485 控制模組(4路)

商品規格

1. 支援USB同時控制4路RS485 通訊，4路相互獨立
2. 採用CH344L及SP485EEN兩款晶片，具通訊高速、穩定、可靠等特性
3. 內建TVS(瞬態電壓抑制器)，能有效抑防電路中脈衝、突波、雷擊、靜電電壓
4. 內建自恢復保險絲和保護二極管，確保電流和電壓穩定輸出，提昇抗衝擊能力
5. 內建RS485輸出終端120R電阻，可開關切換，方便操作

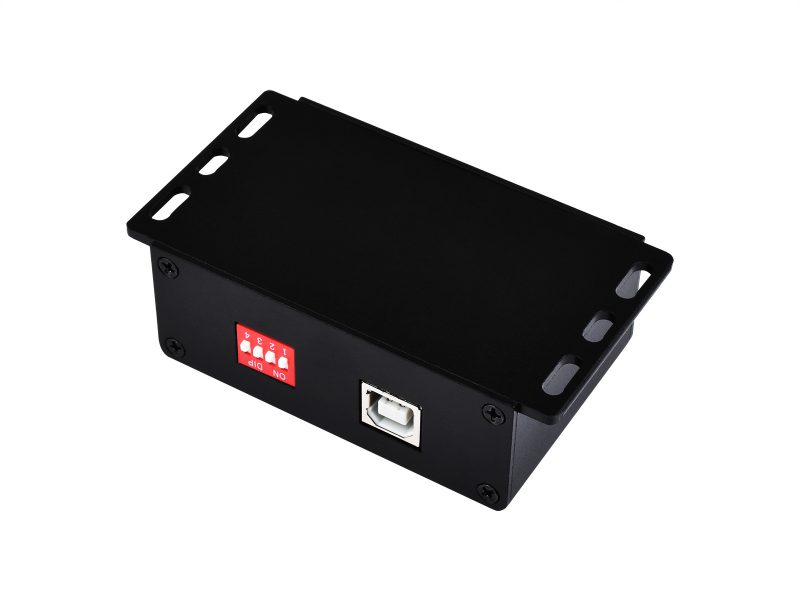

6. 鋁合金外殼，氧化磨砂處理，CNC 數控開孔，牢固耐用，工藝精美
7. 相關參數：
  - 通訊介面：主機-USB，設備-RS485
  - 通訊範圍：1200bps ~ 460800bps
  - USB：
    - 工作電壓：5V

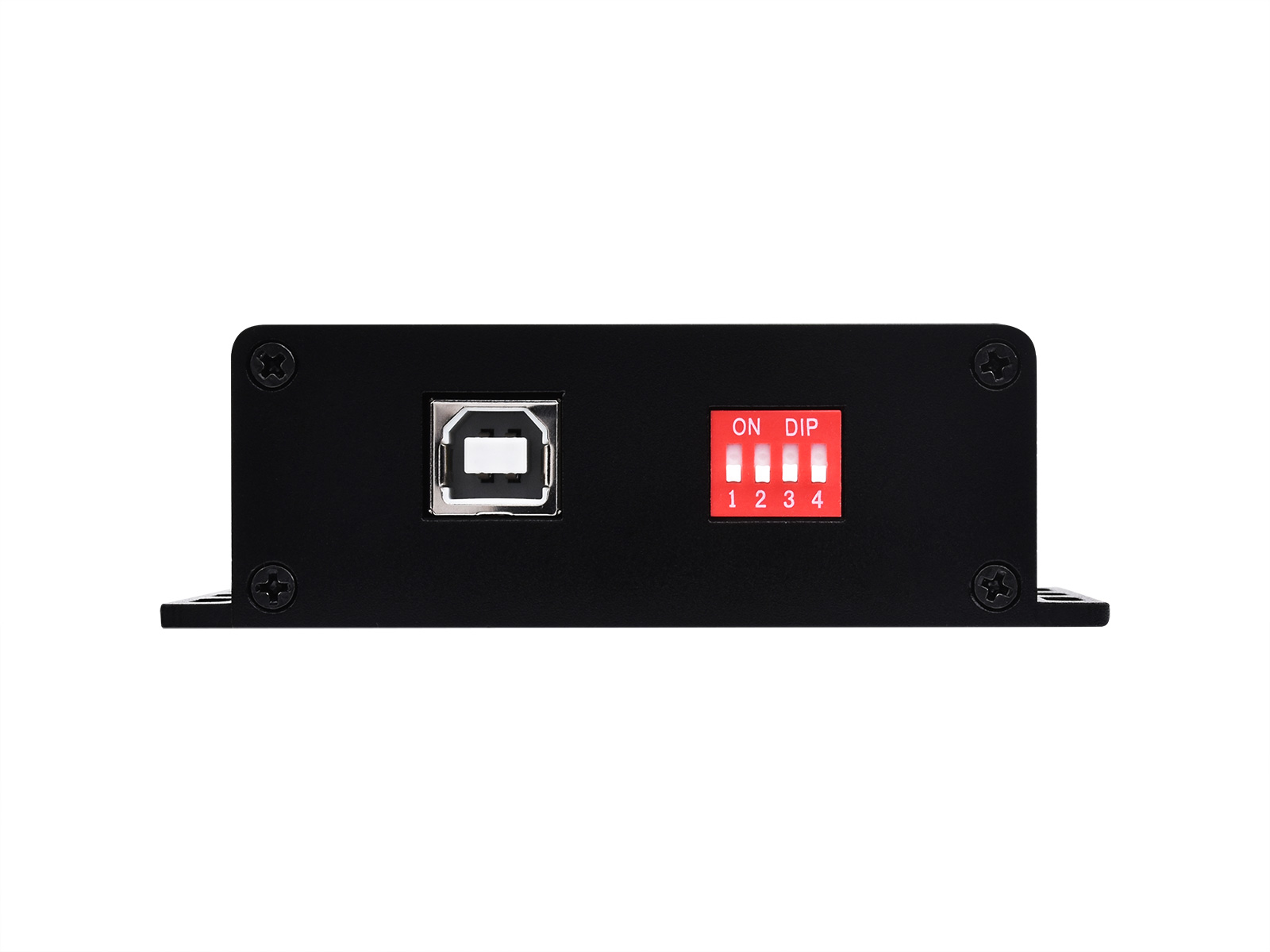

    - 介面類型：USB-B 型介面
    - 介面保護：500mA自恢復保險絲、ESD 靜電保護
    - 傳輸距離：約5公尺
  - RS485：

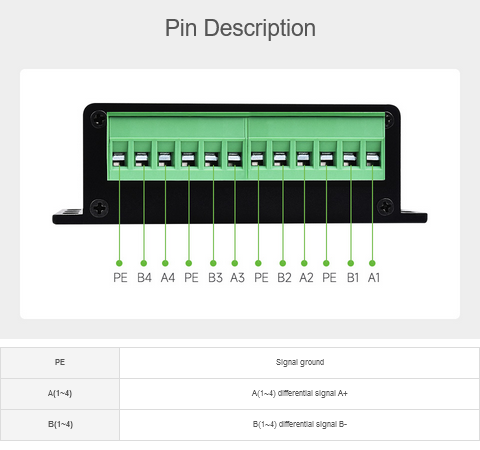

    - 介面型式：接線端子
    - 介面保護：提供600W防雷、突波和15KV靜電保護

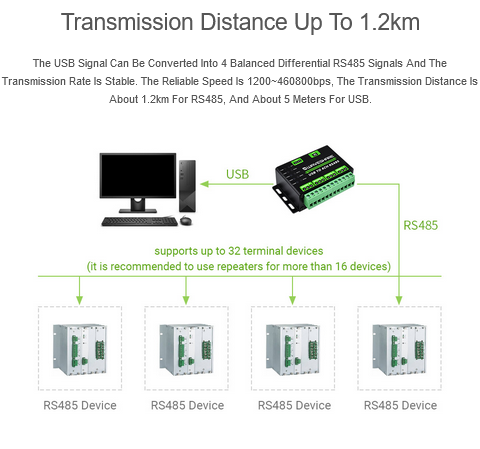

    - 傳輸距離：打開120R電阻，最長通訊距離約約1200公尺(低速率情況下)
    - 傳輸模式：點對多(最多32個節點，16個節點以上建議加裝中繼器)

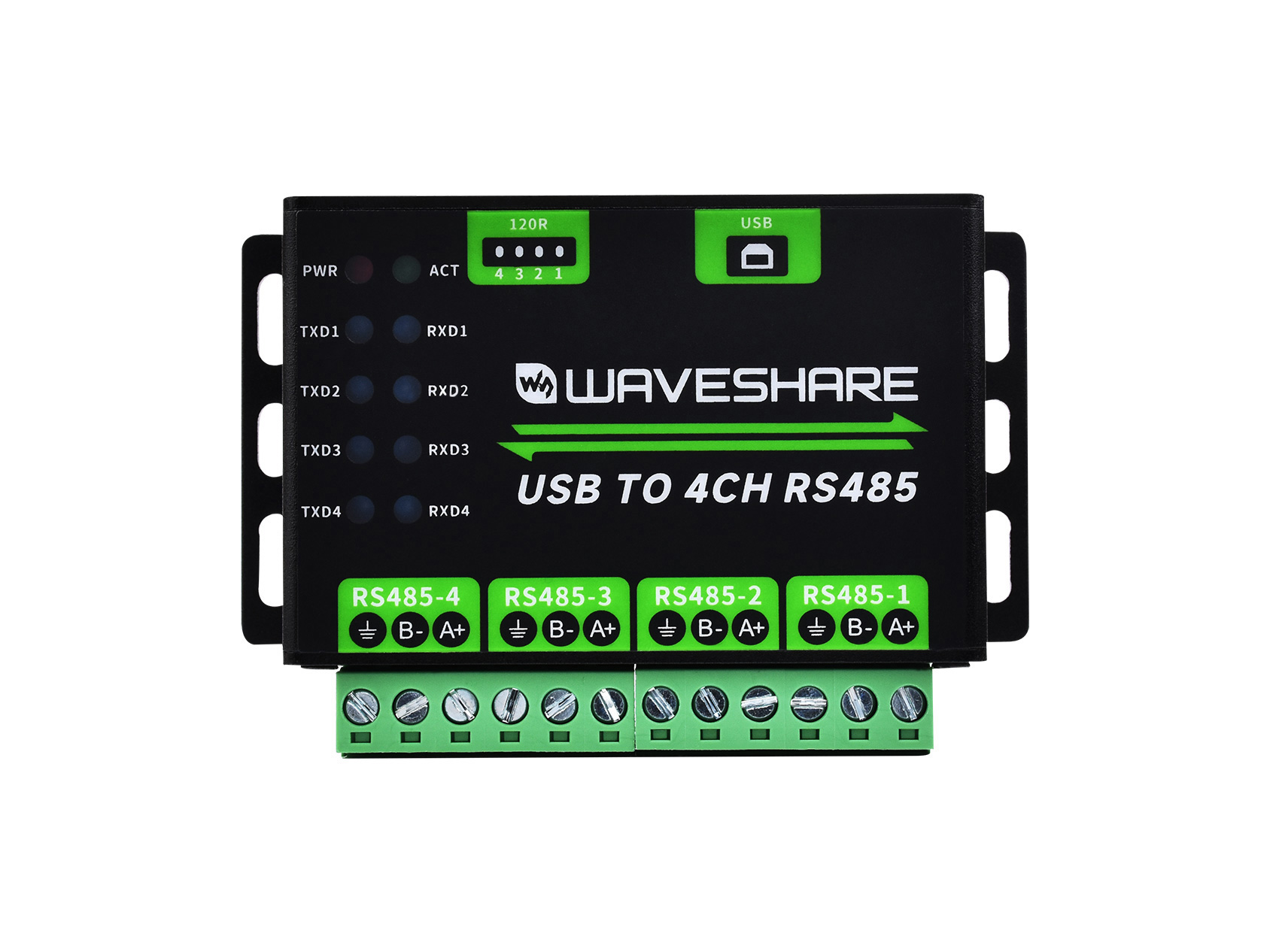

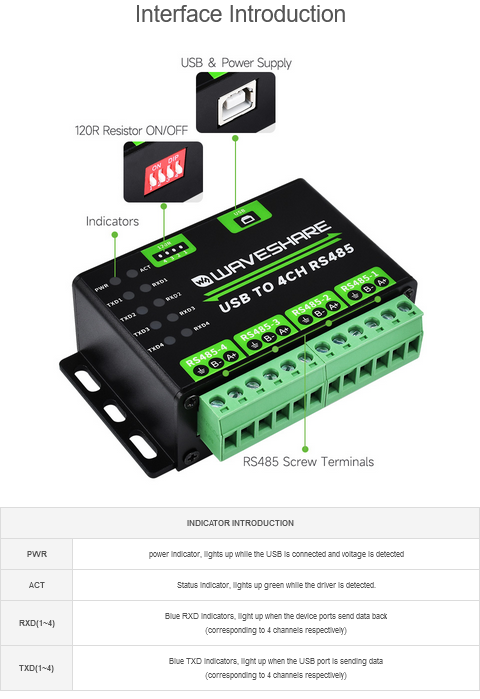

  - 指示燈：
    - - PWR：電源指示燈，連接USB，檢測到電壓時亮燈
      - ACT：狀態指示燈，檢測到驅動亮綠燈
      - TXD(1~4)：發送指示燈，USB端發送出資料時亮燈
      - RXD(1~4)：接收指示燈，設備端發回資料時亮燈
  - 使用環境：
    - - 溫度範圍： -40 ~ 85℃
      - 濕度範圍：5%RH~95%RH
  - 操作系統：Mac、Linux、Android、Windows 11/ 10/8.1 /8 /7

商品內容：

1. USB TO 4CH RS485 × 1
2. USB 連接線(約1.2M) × 1
